自制分离元件可调定时器

时间:2012-12-29 21:37来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

用疏散元件建造应用电路是每位进修电子的伴侣都要打仗到的,着实,无论电子技能怎样精深,当再次建造疏散元件电路时城市是一种爱好地址,由于你可以彻底的去说明到每个元件的事变道理和进程,让你能识破每一个元器件,这也正是进修电子的伴侣所必要的精力。

  这里先容两个用全疏散元件建造的简朴按时器电路,简朴而适用,供电子喜爱者参考。

  1、0~120秒可调按时器

  起首先容的延时电路,回收晶体管、阻容元件和一个继电器做成,其延时时刻在0~120分钟内持续可调,电路布局简朴、事变靠得住,可作为家用电器的延时装置。

自制分离元件可调定时器



事变道理:延时部门由BG1、BG2复合后与电容C构成密勒积分电路。电源接通前C的端电压为零,电源接通后BG3、BG4导通,继电器J吸合,同时电容C被充电,充电电流经R2、C、R组成回路,a点电位上升,引起b点电位降落,b点电位的降落又限定了a点电位上升。

  a、b两点电位相互赔偿的功效使a点电位的上升量很是小,充电电流靠近似恒定。当b点电位上升到10V阁下时,BG3、BG4靠近截至,继电器J开释,延时进程竣事。按一下按钮AN,电容C敏捷经D1放电,继电器J吸合,开始下一个延时进程。

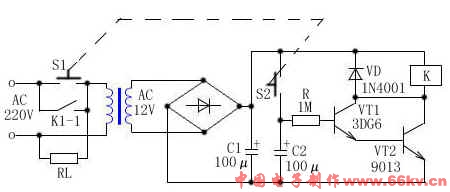

  2、七分钟延时电路

自制分离元件可调定时器



电路如图所示。事变时,按下S1、S2后,整流电源对C2充电,C2两头的电压敏捷到达电源电压值。同时,电源经R为V1、V2构成的复合管提供基极偏流,使复合管导通,继电器K吸合,其触点K1-1闭合与S1一路为电器RL提供交换电源,S1、S2松开时RL仍能正常事变;但S1、S2松开后,电容C2经R、复合管放电,使复合管保持导通状态,以维持RL的正常事变;跟着时刻的耽误,C2上的电压不敷以维持复合管的导通,K便开释,电器RL上的电源就被自动割断,从而到达了自动关机的目标。

  延时时刻的黑白由C2和R的时刻常数抉择,改变C2或R的数值可以改变延时时刻的黑白(按图中数值延时约7分钟),加大C2或R的数值,延时时刻变长,反之时刻变短。
