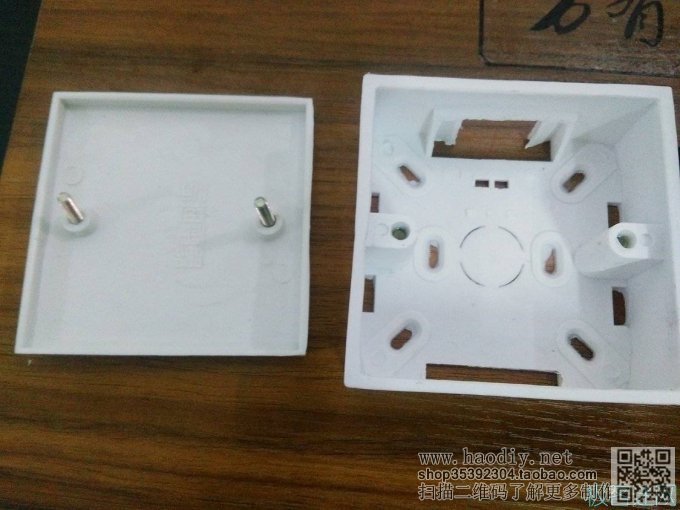

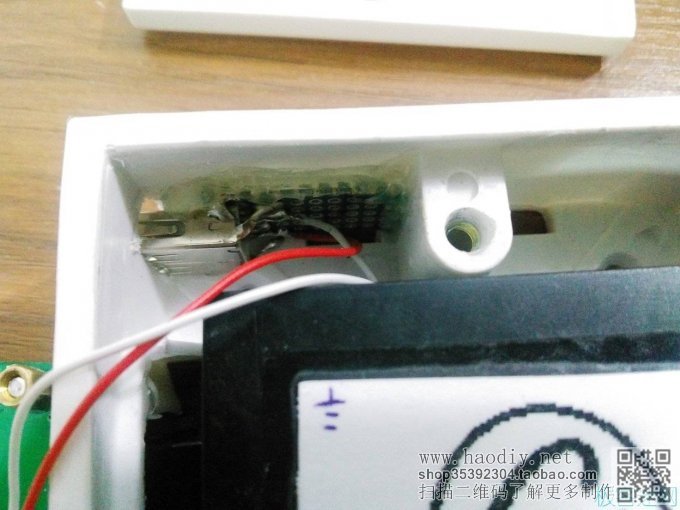

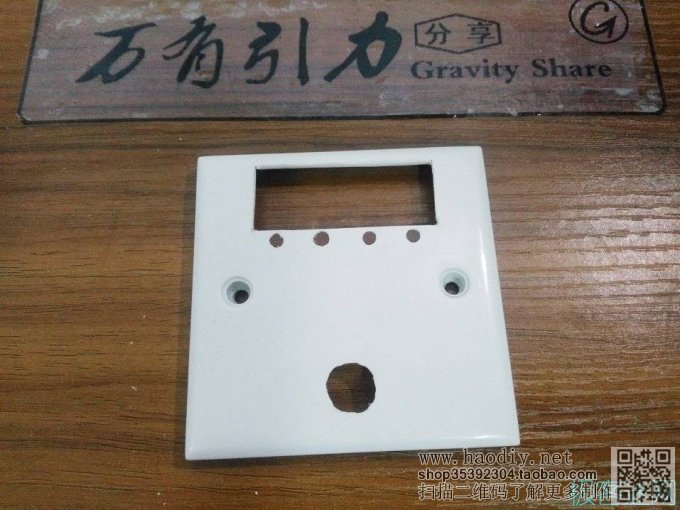

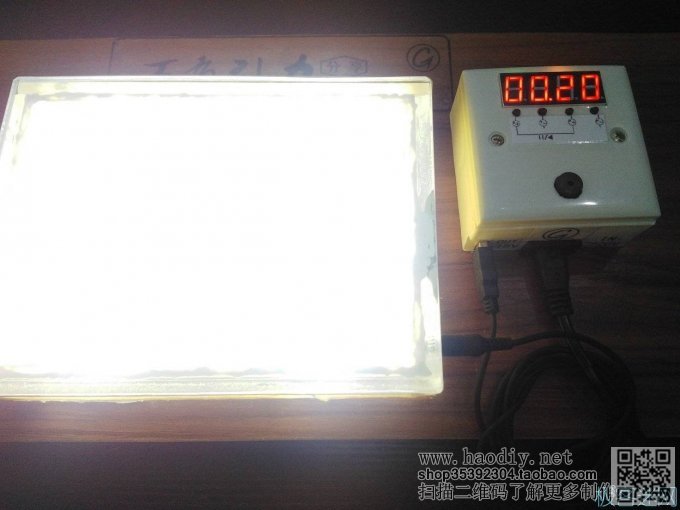

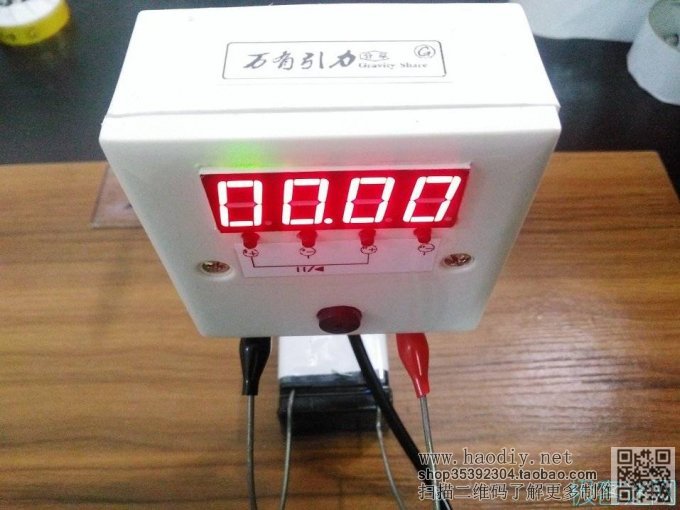

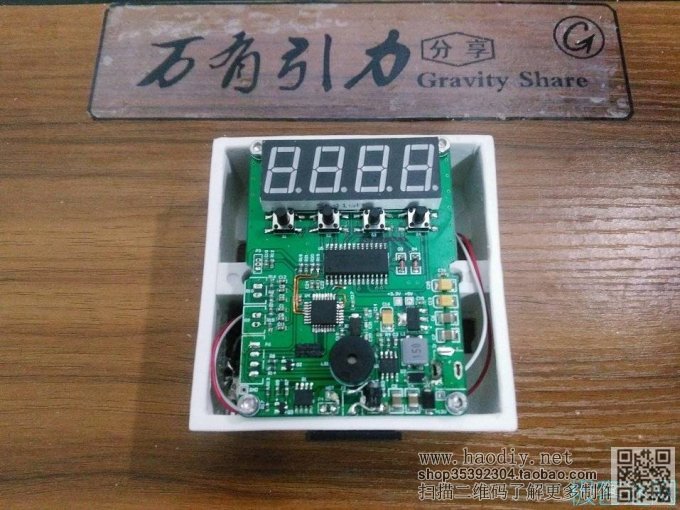

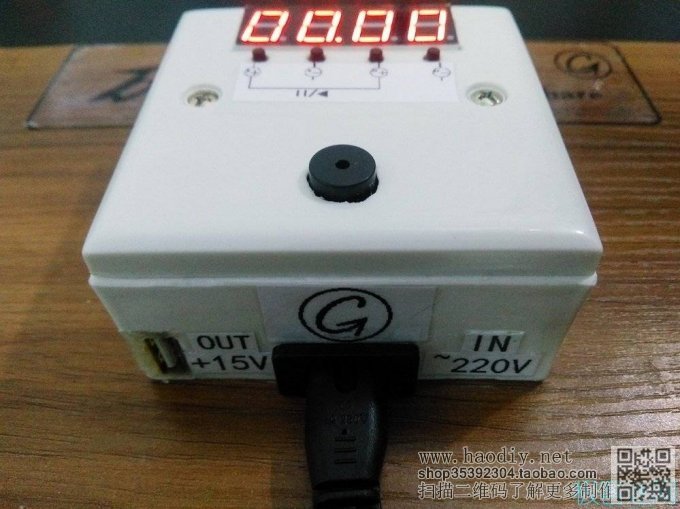

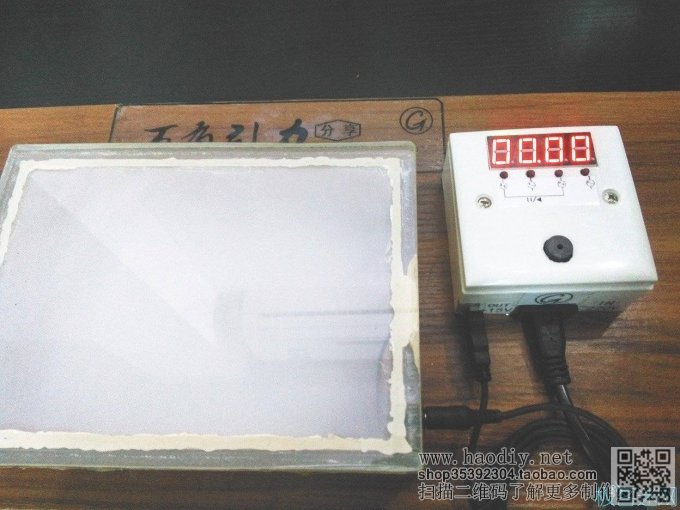

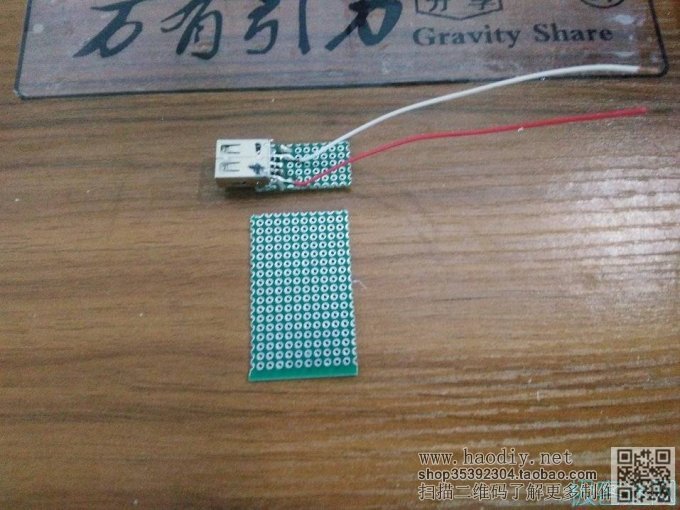

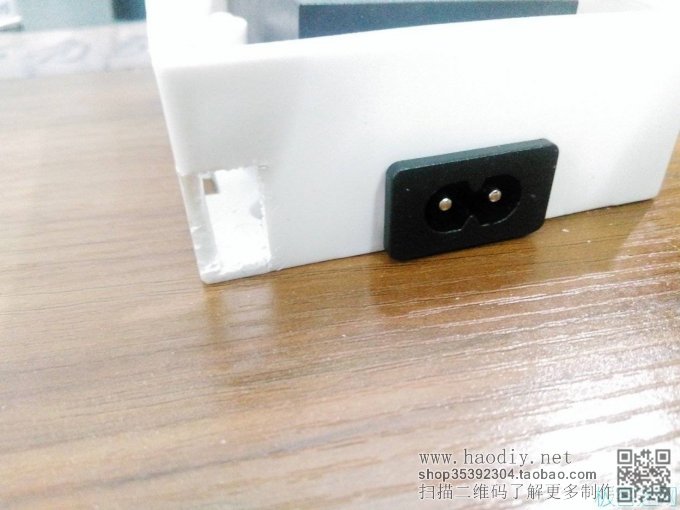

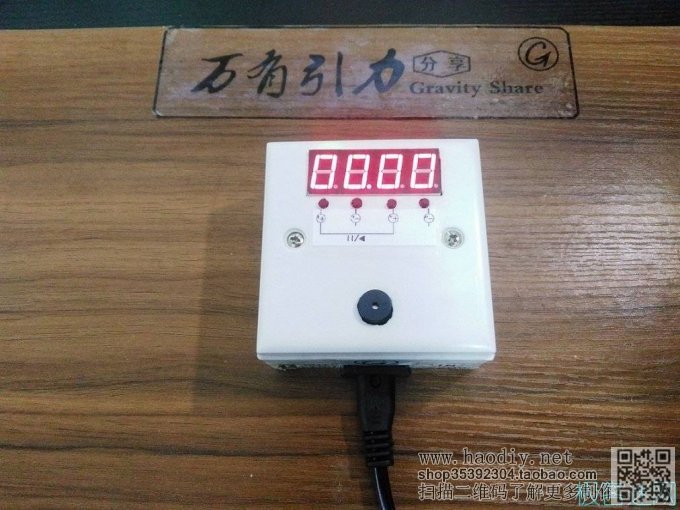

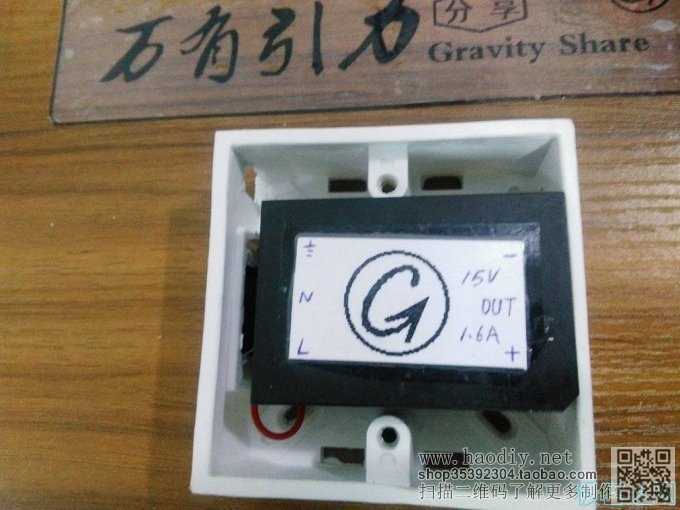

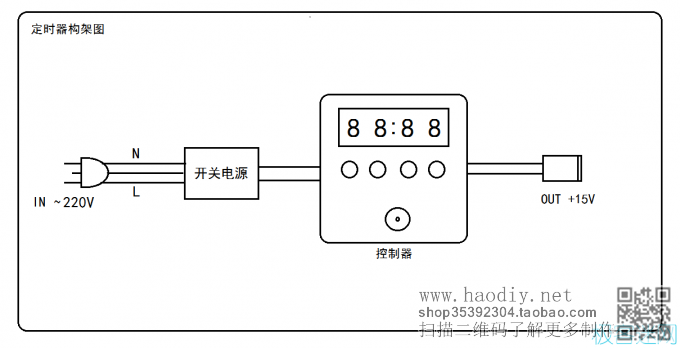

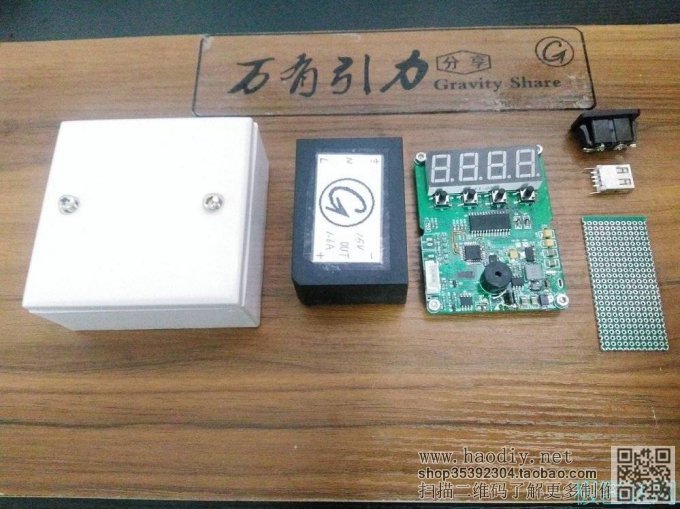

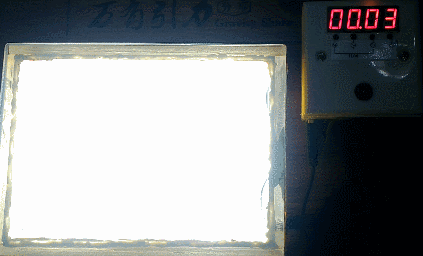

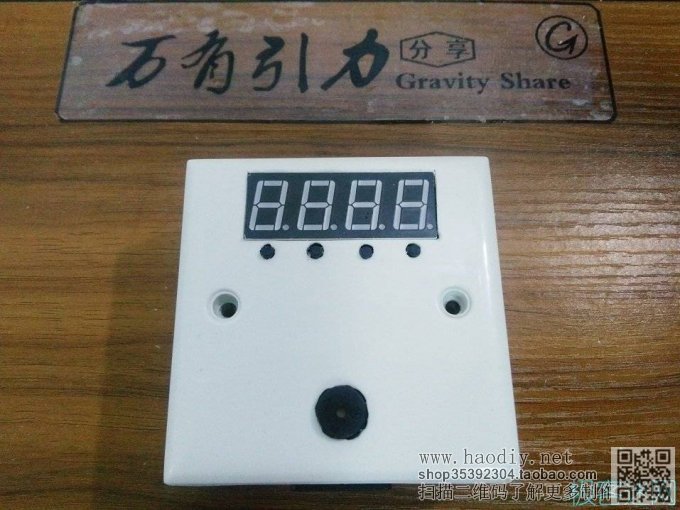

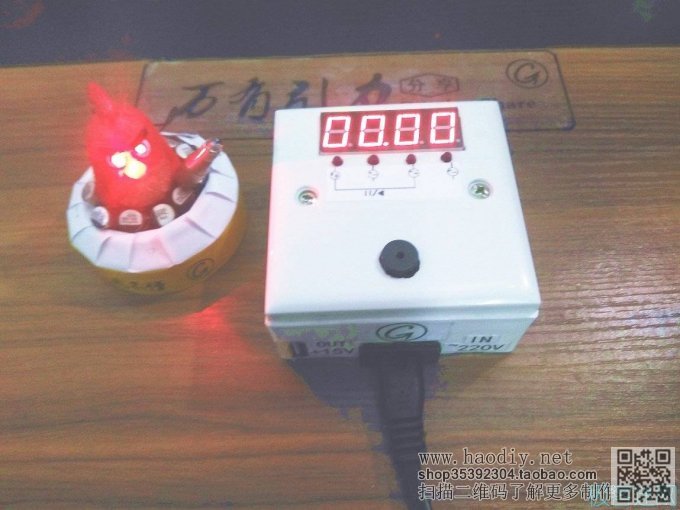

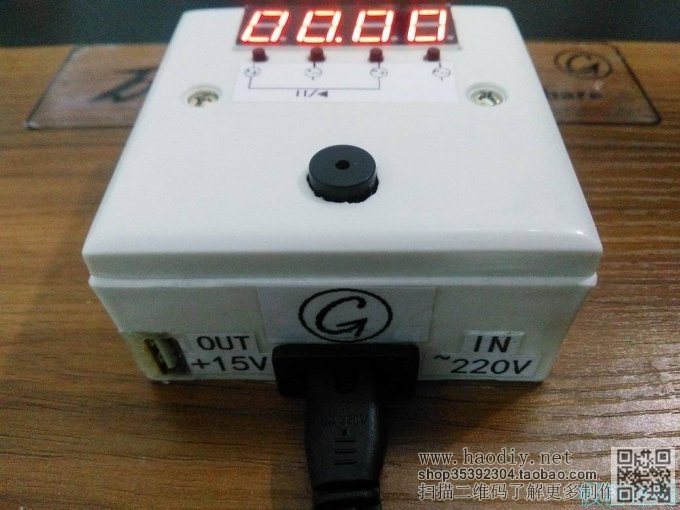

定时器现在在很多场合都有广泛应用，比如电动车充电有定时充电保护之类、还有一些职能联网定时控制器等。根据之前做的一个曝光灯闪光灯的需求，这次来做一个倒计时的定时器，能够精确控制曝光时间，保证曝光效果的良好。 当然了一个定时器还能兼容其他的需要定时的设备。  G01 定时器  G02 定时器  P01 定时器 播放下面视频观看最直接的制作过程：点击播放视频 V01 制作过程 一、制作准备 1、效果图 这款定时器设计的功能主要是在倒计时内稳定输出直流电压+15V，到计时结束之后停止电压输出。  P02 成品效果图 2、材料工具准备 1、塑料外壳1个 2、定时控制器1个 3、输入输出电源接口各1个 4、其他线材工具等等  P03 DIY材料准备 二、设计原理 1、原理 根据下面的原理图示可以知道：定时器输入为220V交流电源，输入电源经过开关电源之后来到定时控制器，使用的是4位的0.56英寸数码管作为时间显示，4个独立按键作为倒计时时间的设定启动停止等相关操作，蜂鸣器在时间到达时发出提醒声音，最后输出电压为+15V直流电源。  P04 原理图示 三、DIY过程分享 首先要准备好定时器主要的制作材料，图中分别是开关电源、控制板、输入输出插头以及万用板。 同时还要准备一个大小合适的塑料外壳，这里使用插座的空白面板和底座，主要是这个材料方便易得：  P05 塑料盒子 将8字型的电源插座安装在塑料盒子原来的空槽，大小刚好合适同时在前面板的左下角开孔，用于安装USB插座作为电源输出接口：  P06 安装输入插座 调整开关电源的安装位置：  P07 开关电源 将USB母座焊接到万用板上，同时焊接正负极的连接导线，切割适合的大小，便于安装即可：  P08 切割板子 安装USB母座，调整好对应位置，热熔胶固定好整个小模块：  P09 上胶固定 已固定好的USB插座，之后加上热熔胶填充空余的槽位，将各个模块焊接连接起来，焊接好之后测试位置刚刚合适，大小正好：  P10 测试位置 上面板根据对应元器件的位置开孔，先开数码管的孔位，接下来继续将按键和蜂鸣器位置的孔位开出来：  P11 按键和蜂鸣器孔 合上上面板，整体制作初步完成：  P12 合盖效果 通电测试效果完美，最后打上螺丝就可以使用了，至此制作结束。同时附上操作按键标识以及输入输出插头旁边贴上标识：  P13 插头标识 四、成品欣赏 已经完成的效果，上电状态，整体看起来非常简洁大方有质感：  P14 完结 输入接交流220V电源，输出接上之前制作的曝光灯就可以直接使用了，启动倒计时，曝光灯点亮：  P15 倒计时20s 倒计时时间到，输出电压关断，曝光灯熄灭，同时蜂鸣器发出提示：  P16 时间到 最后和愤怒的小鸟来一张合影吧：  P17 愤怒合影 五、最后有话说 这次DIY制作的定时器效果非常好，最小定时时间为1秒，符合大多数需要定时的场合使用。 END (责任编辑：admin) |
