世代V200音箱打摩改造手记

时间:2012-09-03 21:22来源:未知 作者:admin 点击:
嗯哼,土豆来鸟,前段时间友人委托我改造世代V200的功放板,哈哈,我最喜欢捣弄硬件的了,顺手拿了F200拍了一些图片,来,一起看看咯。 看看全身照,注:板上的C10和C110两电解电容已经给俺喀嚓掉了。 散热片还挺大的,应该够用 运放一台湾版NE5532 运放二JR

世代V200音箱打摩改造手记

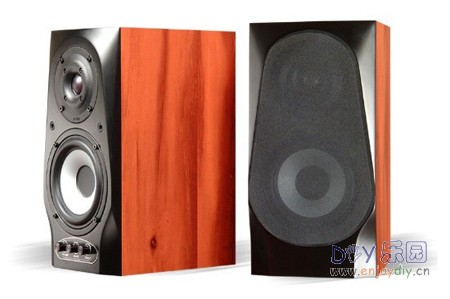

嗯哼,土豆来鸟,前段时间友人委托我改造世代V200的功放板,哈哈,我最喜欢捣弄硬件的了,顺手拿了F200拍了一些图片,来,一起看看咯。

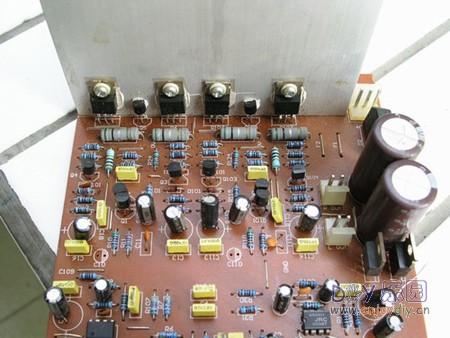

  看看全身照,注:板上的C10和C110两电解电容已经给俺喀嚓掉了。

世代V200音箱打摩改造手记

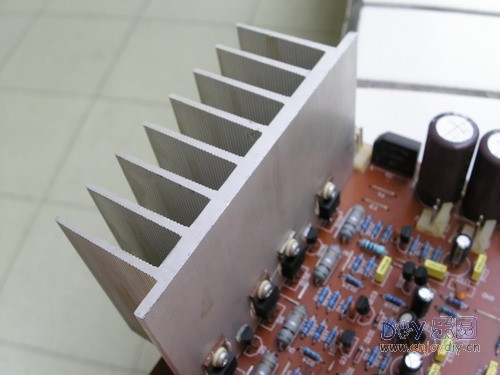

  散热片还挺大的,应该够用

世代V200音箱打摩改造手记

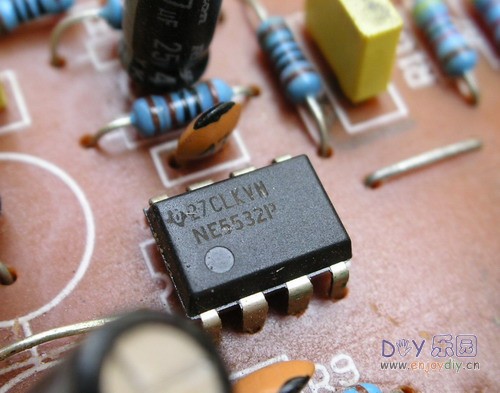

  运放一台湾版NE5532

世代V200音箱打摩改造手记

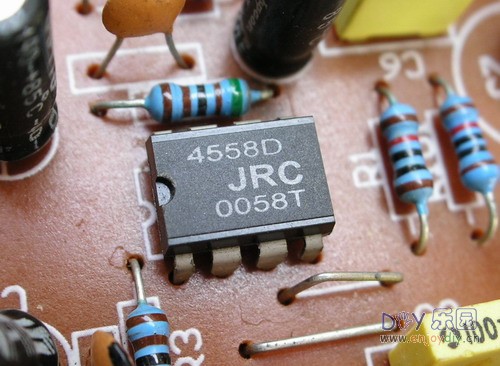

  运放二JRC的4558

世代V200音箱打摩改造手记

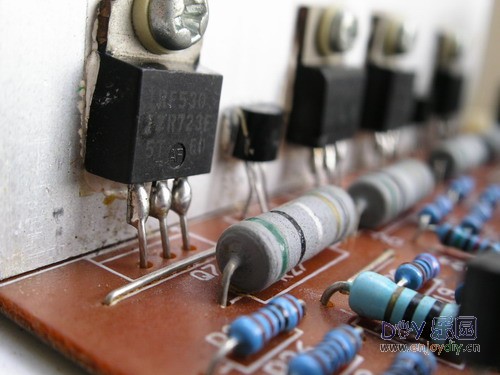

  寒……这管子的接法我就不想多说什么了……准确的说……这是拆机件……世代公司也真不厚道。

世代V200音箱打摩改造手记

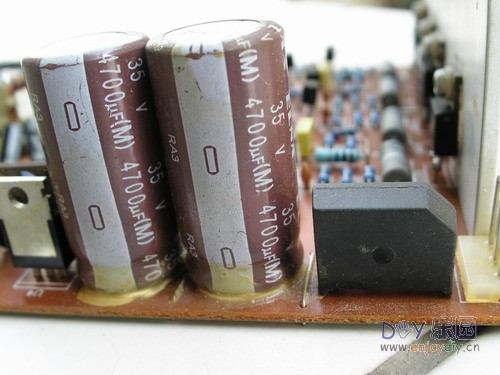

4700μf的两水塘,觉得容量不大够,不怕,俺们是diyer,自己加呗

世代V200音箱打摩改造手记

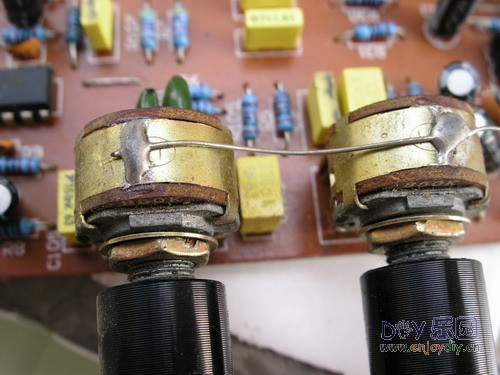

  同样,这电位器也太普通了,不过我在我随后的改造后根本也用不着它们了,hoho~

世代V200音箱打摩改造手记

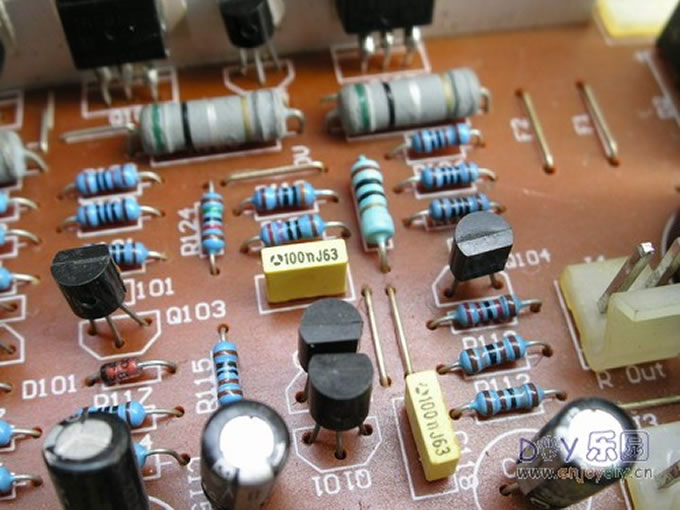

  阻容用料还算可以

世代V200音箱打摩改造手记

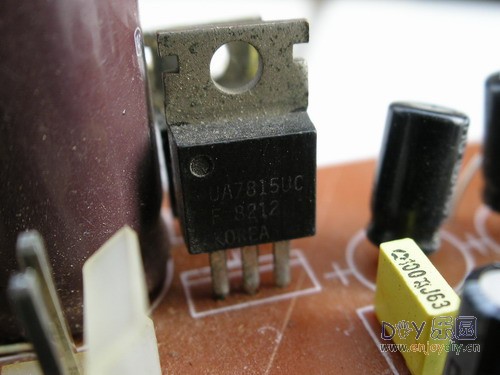

  用了两个三端稳压集成给运放供电(±15V)

世代V200音箱打摩改造手记


  到手后我马上接上电源接到我已经改造过的sblive5.1上(换上了NE5532),听着听着觉得不大对劲,底噪大不说,而且高音尖且刺耳,低音含糊不清,怎么回事?端起板子我翻来覆去的仔细看了半天,发现该板的音调及前置放大电路部分是音质劣化的根源。“必须铲除它!”说干就干,我操起电烙铁,动手开始改板子了。

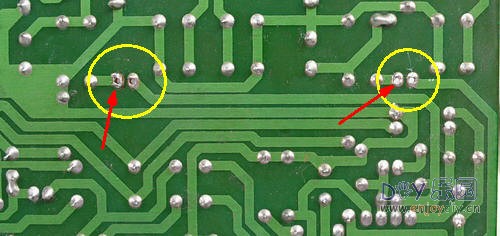

  看下图,两黄圈里面的焊点就是音调控制和后级功率放大部分的耦合电容的焊接位置,

世代V200音箱打摩改造手记


  翻过来看,印板上写的很清楚,耦合电容就是C10和C110,把电容正极的脚焊开后焊上屏蔽音频线作为功放的音频输入线,别忘了焊接屏蔽线喔(右下脚黄圈)

世代V200音箱打摩改造手记


  好了,大功告成,让我听听动手术后的效果怎么样咯。由于板子的音调部分给我去掉了,只能通过软件调节高低音。用foobar随便播放了一首自己喜欢的ape音频文件,哈哈,原来的本底噪音几乎听不到,高音纤细多了,低音也不像在缸里闷响了,音质提高不少,我的改造看来没有白费喔!改造之前两头翘的声音变得平坦很多,哪里像2.0音箱。
  好了,如果你们也用这款音箱,不满足那干瘪的音质,有喜欢动手diy的话不妨试试,相信不会让你失望滴。 (责任编辑:admin)
