我想要为手机制作一个办公室里用的底座，而且要与挨踢（IT）公司的氛围相匹配。 于是我就决定用硬盘作底座，内存条作底座的插口。 手机可以通过一根改造的USB线连接到Molex牌连接器上来充电，音频输出则通过一个3管脚插头来实现（位于主/从选择器管脚上）。 我一开始想给它增加USB数据传输的功能，这样我就能在手机和计算机之间拷贝数据了，但我的手机似乎不怎么喜欢我设置的带状电缆和Molex牌连接器的接口，我无法向它传输数据。于是就只剩下了充电功能。这对我来说并不算什么问题，不过，如果你很需要给底座添加数据传输功能，那么就一定不能使用Molex牌连接器了。我之所以使用Molex，是因为它看起来要比直接将USB电缆插在内存条上霸气得多。
1 材料和工具
○ 硬盘（我用的是2001年产的废旧硬盘）。
○ 内存，我用的是一根旧内存（2001年产的SD内存）。
○ 微型USB公插头。
○ 3.5mm耳机3或4管脚公插头。
○ 环氧树脂粘合剂（最好是黑色的）。
● 角向磨光机。
● 螺丝起子T6。
● 热熔胶枪。
● 电钻和钻头。
● 护目镜和面罩。
○ 另外，我手头没有黑色的环氧树脂粘合剂，但又希望让它看起来是黑色的。于是我就从一台废弃的激光打印机里找到了一些墨粉，然后混合在蓝色/红色的环氧树脂粘合剂中，将它变成了黑色的。你要特别小心这些墨粉微粒，因为它们非常细，所以普通的面罩可能挡不住它们。
2 在内存上钻孔
金刚石尖端。
内存上打小孔。
拆下来的芯片。 测量一下手机上面微型USB插头和3.5mm插头的位置，然后在内存上的对应位置上钻孔。 先钻穿，然后用金刚石尖端（越小越好）的旋转工具加工出光滑平整的切口。 抱歉，我忘记给最后打完了两个孔的内存拍照片了。这里所给出的照片都是我第一次尝试时拍的，因为没弄好，所以后来重来了一次。 你可以在最后一步看到成品底座的照片。 在钻完孔以后，你就可以测试一下孔的大小是否合适，将手机和内存都插进去，看看是否一切正常。 我发现先将内存芯片拆下来的话，钻孔时会方便一些。我是用热熔胶枪和一副“好帮手”小鳄鱼夹和镊子拆芯片的。 3 将插口粘在内存上
遮护胶带。
用上环氧树脂。
将手机立起来。
这是我的第一次尝试。真的很难看。第二次做得比它好多了。
这样的配合就贴合得很紧密！ 首先用遮护胶带将手机插口旁边的区域都遮起来，这样就不会让胶水意外滴下来，将手机和内存粘到一块儿了。使用环氧树脂粘合剂将微型USB插口和3.5mm插口粘在内存上，此时需将内存安装到手机上，确保各部分都能很好地配合起来。 在等待环氧树脂凝固的时候，你要将手机垂直立起来，避免环氧树脂朝一个方向下陷，那样的话会很难看的。我是自己做了一个手机架子来支撑它的。 如果遮护胶带撕下来以后还留有残渣，你可以用棉布蘸变性酒精将它们擦掉。 4 接线
音频。 USB连接线。 Molex。 将硬盘中的电路板拆下来，用侧刀将Molex插头卸下来。另外，你还要从主/从管脚上切下3个管脚。记得留下一部分金属，方便焊接，所以不要往塑料里切割得太深了。 拿出带状电缆（我一开始想要用屏蔽的USB电缆，但Molex插头只有4个管脚。屏蔽线和地线应该不能直接相连。），将+5V和地线焊接好，并找一条路径将它引导到电路板的反面。我使用的是硬盘读写头原本连接的地方。将本来的带状电缆剪掉，替换成新的。我发现必须钻一个孔才能将电缆引过去。音频电缆的做法也是完全相同的，只不过需要3根电缆（左+右+地）罢了。我还在焊接处涂了些环氧树脂粘合剂，确保连接的牢固，怎么拉也拉不坏。 抱歉，我又忘记在这一步拍照片了。 不过看了最后成品的照片你应该就会明白的。另外，接线其实非常简单，所以我相信并没有必要给出示意图，毕竟我自己做的时候都没有画过。
你需要注意USB（普通的和微型的）引出线是否正确连接了。你可以参考下面这些资料： http://pinoutsguide.com/PortableDevices/micro_usb_pinout.shtml http://pinouts.ru/Slots/USB_pinout.shtml 另外，我还在这里找到了些资料： http://forum.xda-developers.com/showthread.php?t=820275 ，可以让手机进入“主屏底座模式”，当插入底座时就会将所有东西以水平方向显示。该链接里面有相关说明。 5 切割硬盘
切割。 将硬盘的外壳拆下，露出里头所有的器件。 为了将内存结结实实地安装在硬盘上，就一定要用角向磨光机挖出一个槽来。槽的位置就要看你手机的具体尺寸了。在照片中，我用红线示出了我切割的位置。切割时要把电路板也挖穿。 6 将内存插入硬盘中

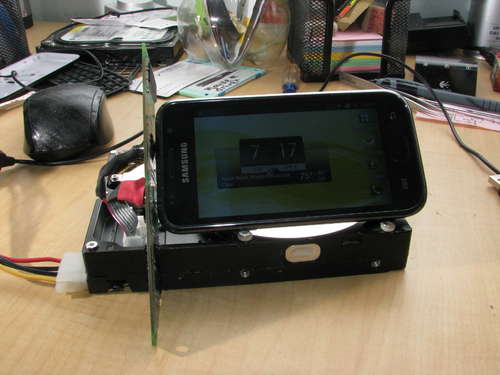

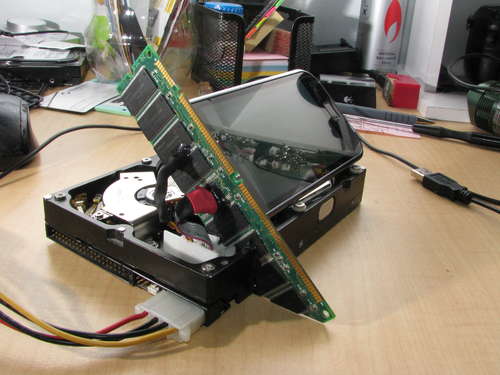

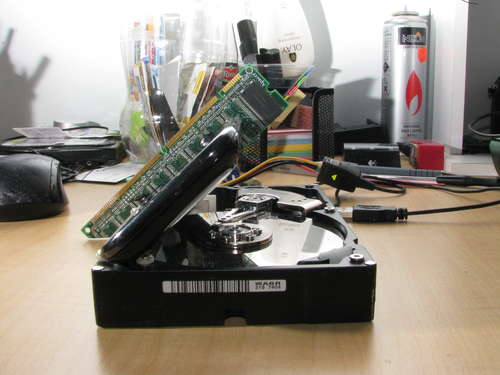

切割！ 硬盘上的切口应该足够你把内存插进去。如果不够的话，就再用磨光机挖得宽一点。将手机插进去，看看角度什么的如何，是否与你的预期相符。你应该将它们放在桌子边缘，让内存的零件能露出来，方便标记和切割。#p#分页标题#e# 将内存切割到标记好的尺寸，然后将它重新插入硬盘中（同时将手机插好），确保它们能很好地匹配起来。 重新将Torx螺钉插入硬盘，与手机对齐，将它固定住不会乱动。我用了几个塑料垫圈，在插入和拔出底座时避免刮蹭到手机。 7 将内存粘在硬盘上使用大量环氧树脂粘合剂，将内存粘在硬盘上。在涂环氧树脂的时候，我依然将手机插在底座上，以确保角度和位置都没有问题。不过，要小心别把环氧树脂粘在了手机上。 我认为等环氧树脂凝固后，这玩意儿就应该很牢固了，足以应付日常使用。不过为了以防万一，在将手机拔出来以后我还是又多涂了点。 我下载了一个叫作dock clock的应用，能在手机插入底座时很方便地显示时间之类的信息。 我还在硬盘的底部添加了几个防滑的橡胶垫，当你在用力触按屏幕时，底座也能固定在桌子上，纹丝不动。 当你的同事把玩了你的底座后，可能会在硬盘盘片上留下指纹，如果你不想看到它们，可以在盘片上喷上一层防腐蚀的透明涂层（首先要将它拆下来）。你的盘片会依然光鲜亮丽，而且指纹留在上面也一点都没关系。
希望大家喜欢。 |
