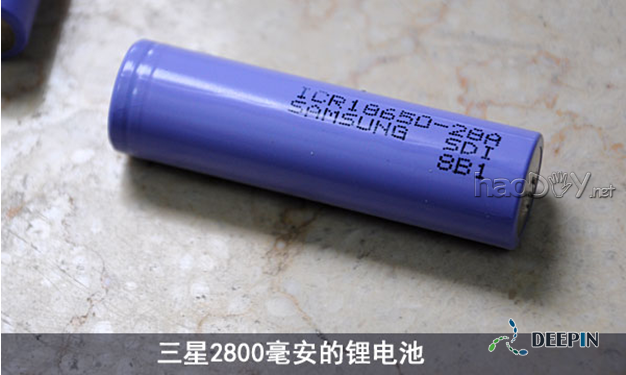

今天笔者来DIY一个USB的移动电源，利用4颗笔记本电池来做一个USB的移动电源，刚好同事那里有4颗笔记本电池用的18650锂电池，2800MA的电池可以提供非常充足的电量。下面来卡看具体DIy过程。 1、从笔记本上取下4颗18650锂的电池，这时还需要一个电池盒，经过网上一大轮搜索终于找到了一个可以安装4颗18650电池的电池盒，而且可以提供充电功能和USB口。
3、电池盒的PCB提供充电、放电、电量检测、保护电路等的功能，这个也省下不少功夫，而且如果自己做一个这样的PCB难度也比较高。
4、再看一下接口，接口还是相当丰富，可以使用5V电源充电或者使用USB充电也可以。
5、电池盒的旁边有电量检测LED和电量检测按钮，方便随时检查电量。
6、由于从笔记本拆出来的18650电池是使用金属片连接着的，要完全分离4颗电池需要**才行。

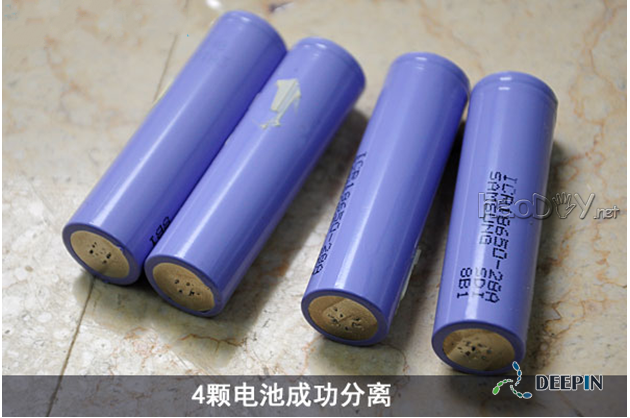

7、使用螺丝刀将金属片撬开，分离开4颗电池。

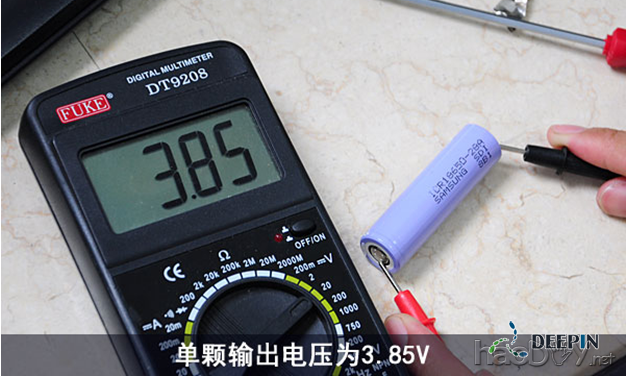

9、使用万能表检测一下电池的电压，电池电压是3.85v，属于正常范围。

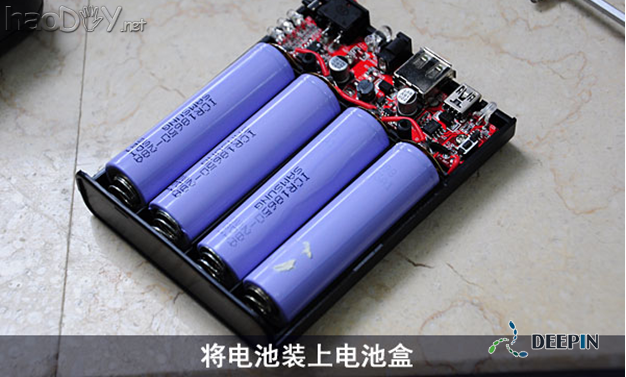

10、检测4颗电池都没有问题后就将电池放进电池盒里面。

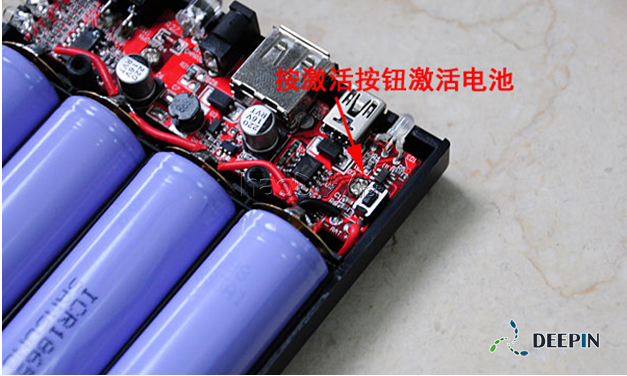

11、按一下PCB上的激活按钮，电池就开始工作了。

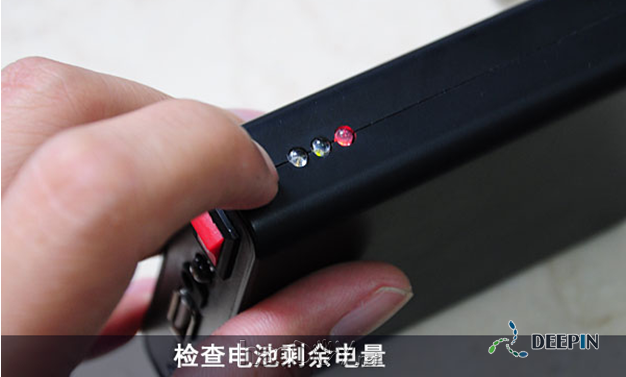

12、合上盖子，按一下旁边的电量检测按钮，可以看到电池还有不少的电量。
13、再试一下充电开关，LED亮度起了，一切正常。

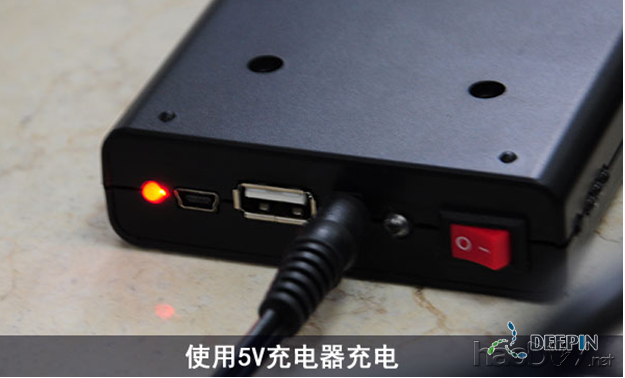

14、再来试一下充电，接上5V的电源，充电LED亮起，开始充电了。

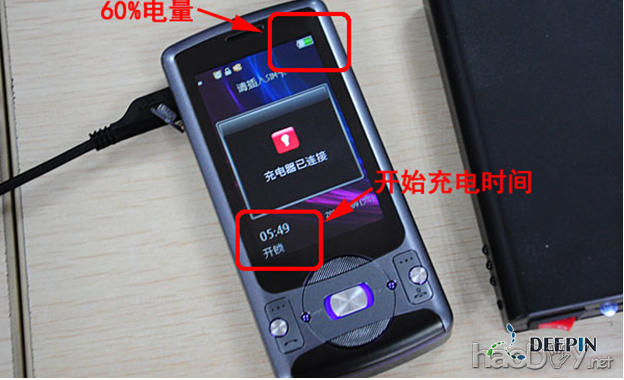

15、测试一下充电的速度，使用oppo手机进行测试，开始时手机还有60%的电量，接上移动电源的时间是5点49分。 #p#分页标题#e#
