“花姑娘”全静音HTPC打造手记

时间:2013-02-03 17:09来源:itbbs.pconline.com.cn 作者:wolfccb 点击:
计划了整整一年半,终于把全静音HTPC攒起来了,过程很漫长,实际动起手来倒是很快。先上成果图,请各位找找HTPC在哪里? 答案:请看左边,本电脑芳名花姑娘,年方二八,肤白貌美气质佳 话说此物本就是一个花筒,2010年12月31日北京万通清仓时购得,连人带花2

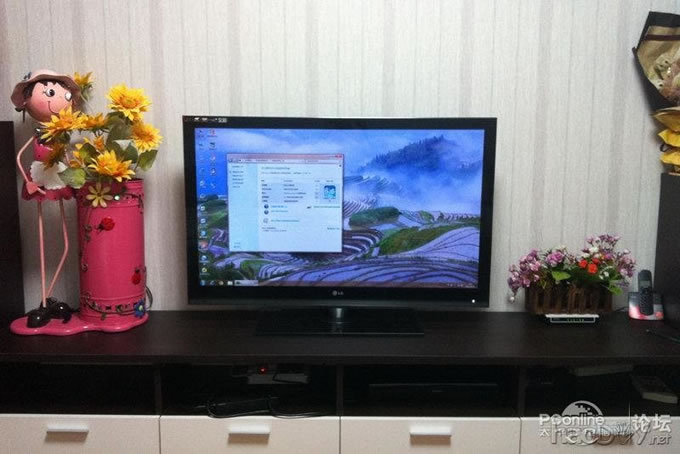

计划了整整一年半,终于把全静音HTPC攒起来了,过程很漫长,实际动起手来倒是很快。先上成果图,请各位找找HTPC在哪里?

“花姑娘”全静音HTPC打造手记


答案:请看左边,本电脑芳名“花姑娘”,年方二八,肤白貌美气质佳……

话说此物本就是一个花筒,2010年12月31日北京万通清仓时购得,连人带花200元整。我一直想攒一个不像电脑的电脑放在客厅,因为我觉得方方正正的机箱太煞风景,影碟机外形的HTPC也缺少情趣。我最开始的计划其实是攒一个Wall-E的HTPC,但淘宝最便宜的大号Wall-E也要2000多块,而且容积非常紧张,难以实现高性能电脑的被动散热,只好作罢。

“花姑娘”配置单:

CPU:Intel i7 3770T
CPU散热:猫头鹰NH-C12P SE14
主板:Asus P8H77-I
主板散热:超频三花无缺2
内存:三星黑武士DDR3-1600 4G*2
显卡:Intel 16EU核显HD4000
硬盘:Plextor 128M3P SSD
电源:动力之星150W DC-ATX + TG 180W电源适配器
机箱:欧标铝型材 + 铁皮娃娃花筒

全套造价5000多,没细算。这个选型很有必要解说一下。对于紧凑型全静音方案,ITX主板、无风扇电源、被动散热、SSD是必然的选择,一颗低功耗的CPU更必不可少。采用Ivy Bridge内核、4核心8线程的i7 3770T只有45W的TDP,默认频率2.5G,低负载时自动降至1.6G,单核睿频可高达3.7G,四核同时睿频也有3.1G,可谓低功耗CPU中的极品。有网友用简单的被动散热测试过,过热时CPU可降频至800Mhz而不至于死机,但AMD APU则不行,因此我不再等待8月份才上市的65W TDP Trinity A10 5700了。

降频到800Mhz毕竟不是我们想要的,所以还是要做一点功课和算术题。建议玩MOD的同学们一定要参考Intel的datasheet和socket guide。3770T的TCC触发温度是98度(Tj Max或DTS=-1),也就是说高于98度时会开始降频。假设吹入散热器的空气是35度,为了将温度控制在98度以内,我们需要散热器的热阻低于(98-35)/45=1.4摄氏度/瓦。如果目标温度是70度,热阻要低于0.77摄氏度/瓦。卖散热器的很少把热阻值列出来,但我们可以用类比法来估计。我找到一个1摄氏度/瓦的铝散热器,大概12*12*12cm,10个鳍片。如果这货都有1摄氏度/瓦的热阻,那么6热管的猫头鹰C12P肯定好过它(装机后根据压力测试倒算的结果,C12P被动散热的热阻大概在0.7-0.8左右)。 (责任编辑:admin)
