改造无线鼠标第二发

时间:2014-09-23 09:07来源:itbbs.pconline.com.cn 作者:StevenPaul 点击:
看到这个标题大家还有点印象吧,是的,我又来啦!因为上回加了一个彩灯,所以功耗增加了,电池很快就用完了,只好改造成锂电池的了!找到以前的联想功能机,屏幕已经坏了,电池还是好的, 废物利用 吧!采纳了网友@凭良心做事的建议,不过因为我之前加了一个
看到这个标题大家还有点印象吧,是的,我又来啦!因为上回加了一个彩灯,所以功耗增加了,电池很快就用完了,只好改造成锂电池的了!找到以前的联想功能机,屏幕已经坏了,电池还是好的,废物利用吧!采纳了网友@凭良心做事 的建议,不过因为我之前加了一个总开关,所以这回比较简单,锂电池的标称电压最高是3.7V,鼠标是3V供电,所以加了二极管来降压,说到这里不得不提,二极管导通压降不一定都是0.7V哦,具体型号要去看它的资料,我是直接拿来就用,实测的,FR104压降才0.3V左右,所以用了两个。做的时候走了点弯路,在测二极管压降时没注意的温度,刚刚焊上去是很热的,这时你去测压降几乎为零。废话不多说,上图!

改造无线鼠标第二发

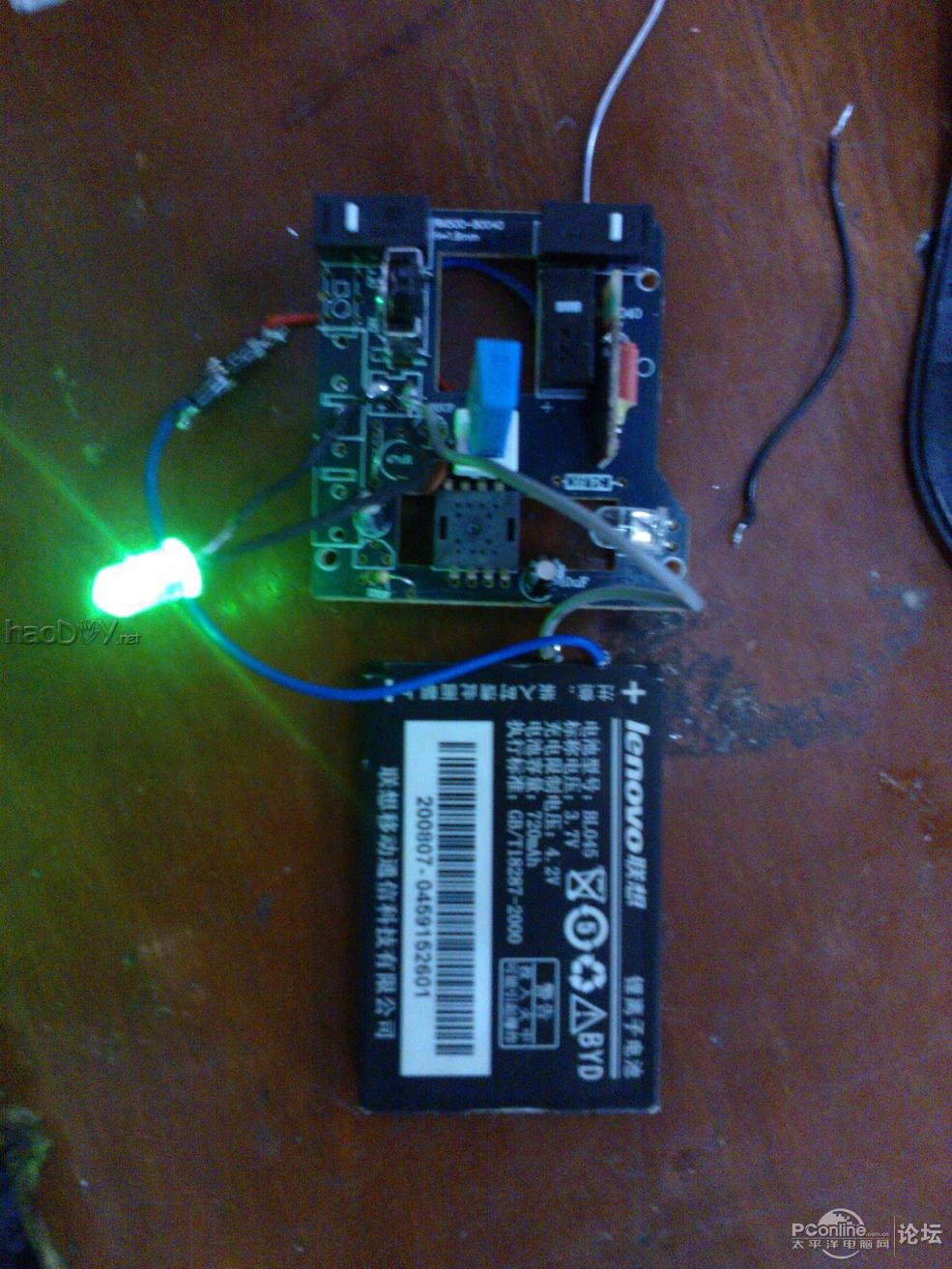

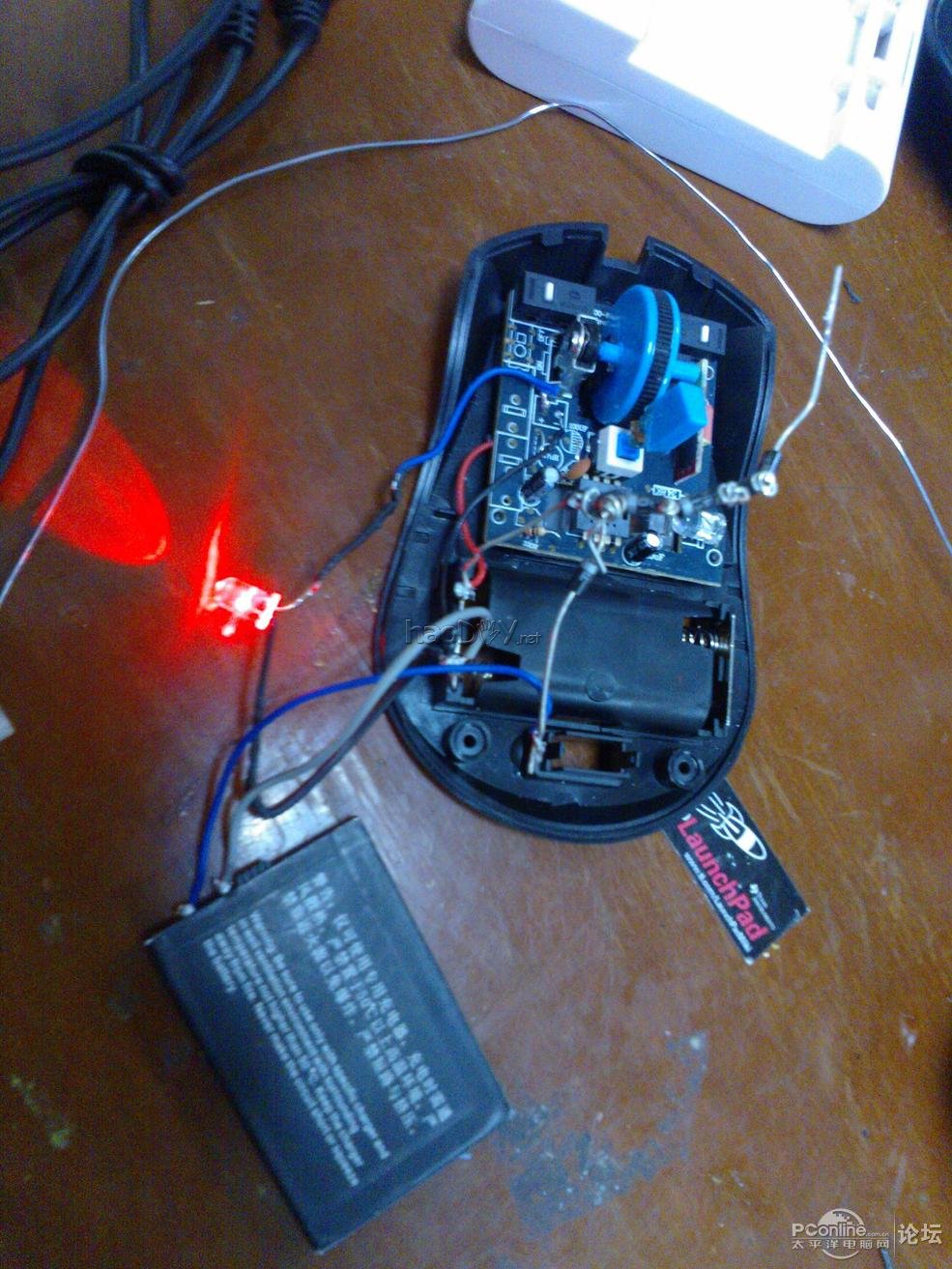

这就是我走的弯路啦,开始直接测电池电压是4.2V,然后用了5个二极管才降到3V,随后接到鼠标上一开,灯不亮,测电压一看,泥煤呀才1点几V,原来4.2V是空载时的电压啊,于是少接三个二极管,蹬,灯亮了!接下来就是重新搞一下线路了,要不然太多太乱了,放不进去啊

改造无线鼠标第二发

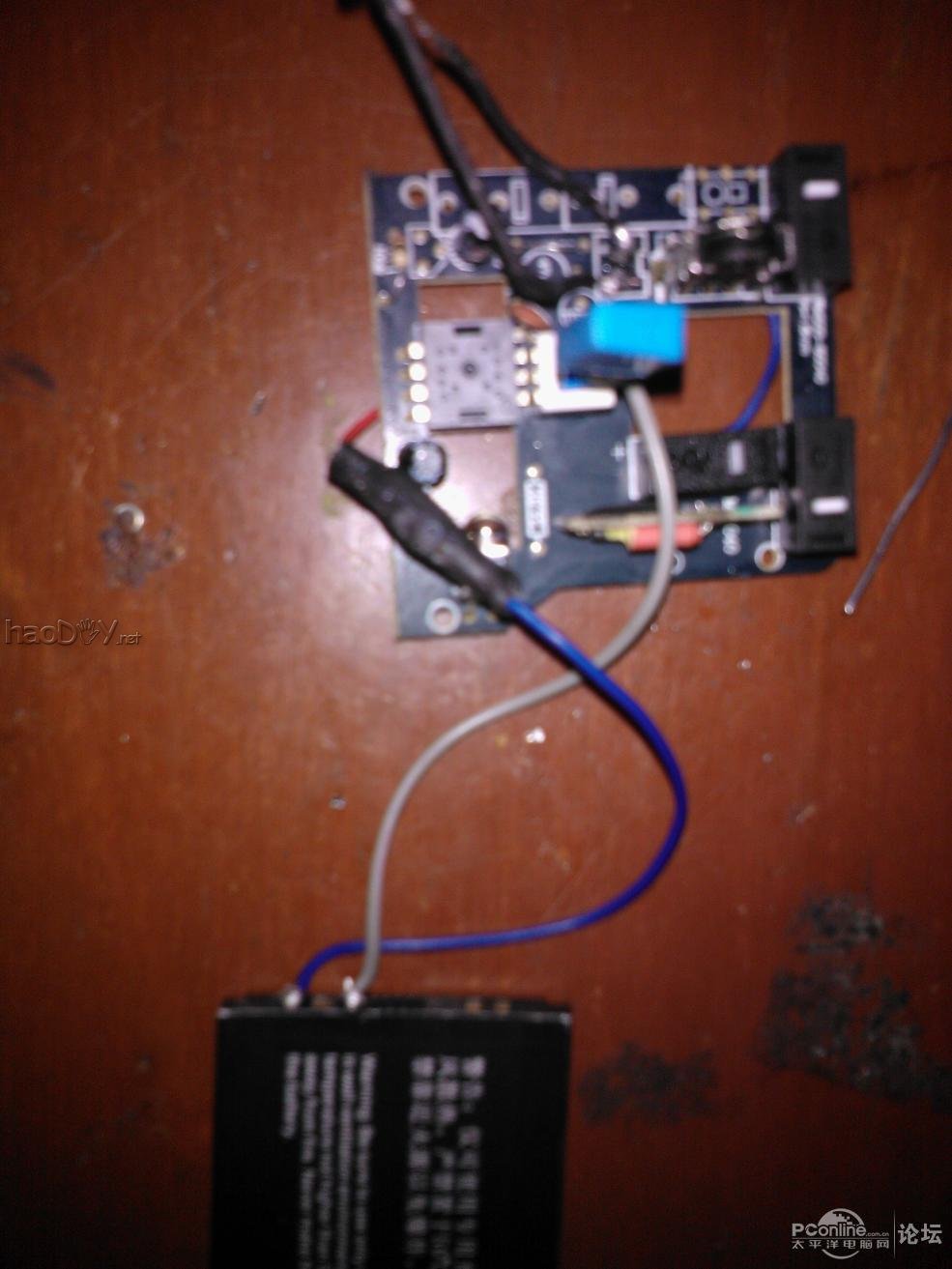

还是把二极管包起来的好,蓝色线上一段黑色的是热缩管,里面是两个串联二极管。
改造无线鼠标第二发

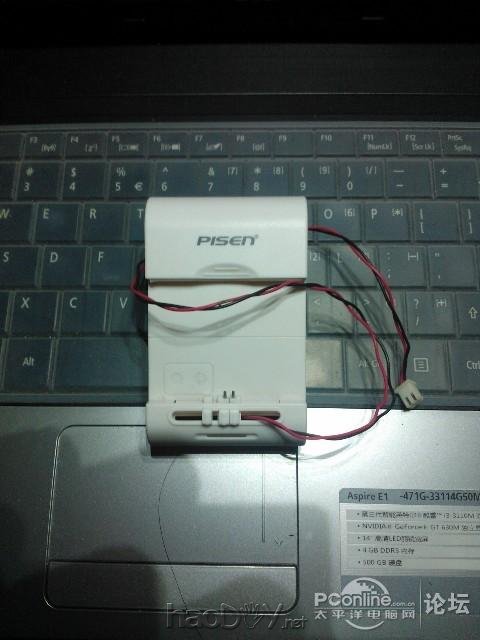

剩下的就是做充电的部分了,原本的想法是要做保护电路的,但是后来发现万能充直接充电池,那充电器里就有保护了啊,所以就直接从万能充里拉出线来
改造无线鼠标第二发
品胜的充电器质量真心不错,不是山寨能比的。不过我用lumia,这货几乎派不上用场

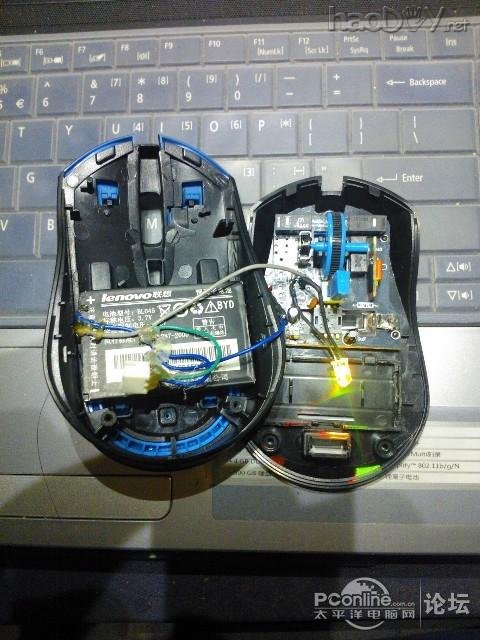

接下来就是接好电池充电的接口,然后就是想办法把电池装进去了,鼠标里面的空间是有限,不大刀破斧的改造一番是放不进去的。这个过程残忍而且血腥,就不上图了,主要是我破坏起来就爽的忘了拍照。直接看最终效果图吧!

改造无线鼠标第二发
充电的也试了一下,可以,就是充电时要记得关掉鼠标。
好了,让你们久等的福利来了 (责任编辑:admin)
