旧笔记本电源发挥余热,改造成8口USB充电器!

时间:2017-05-12 19:07来源:本站 作者:haodiy 点击:
笔记本电脑报废之后,其电源往往依然完好。但是,由于它们已经没有用武之地,人们大多将其丢弃。我们对这个电源进行了一定程度的改装, 使其能通过USB接口为手机

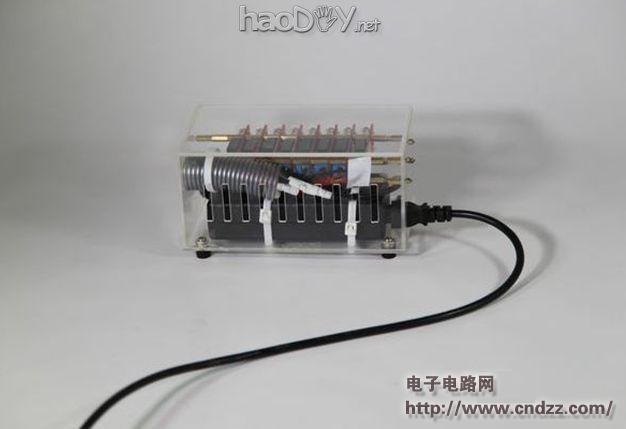

旧笔记本电源发挥余热,改造成8口USB充电器!



笔记本电脑报废之后,其电源往往依然完好。但是,由于它们已经没有用武之地,人们大多将其丢弃。我们对这个电源进行了一定程度的改装, 使其能通过USB接口为手机,移动电源,平板电脑等设备充电。由于笔记本电源功率较高,使我们可以同时为8台移动设备充电,最高80w的功率使得它可以同 时为8台ipad充电。这样,废旧笔记本电脑中的电源得以重新利用,为我们的家庭生活继续服务,达到了废旧电子产品的重新利用的目标。


步骤1: 第一步:准备材料

旧笔记本电源发挥余热,改造成8口USB充电器!





旧笔记本电源发挥余热,改造成8口USB充电器!



制作元件:
(1)废旧笔记本电源一台,功率90w,输出电压19v
(2)电压变换模块8个
(3)有机玻璃板

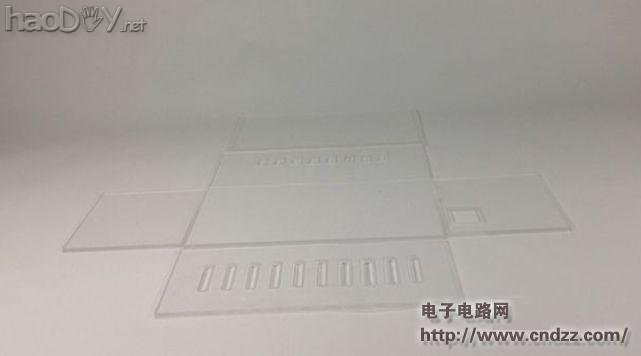

使用autocad设计盒子展开图,并使用雕刻机加工。
(4)铜柱螺丝电线等




步骤2: 组装部件

旧笔记本电源发挥余热,改造成8口USB充电器!

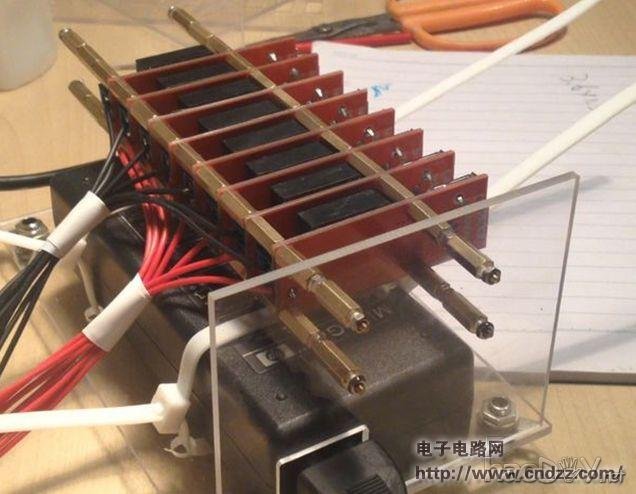

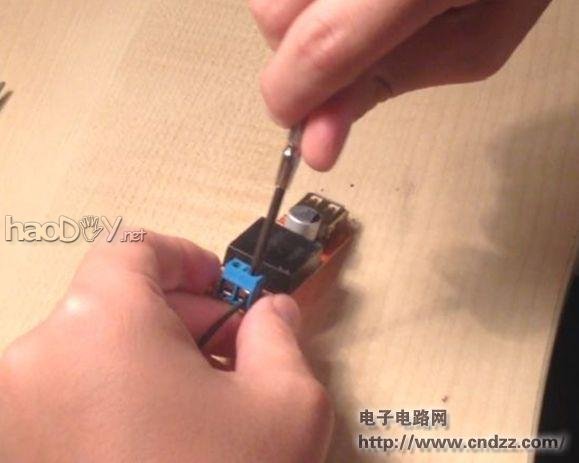

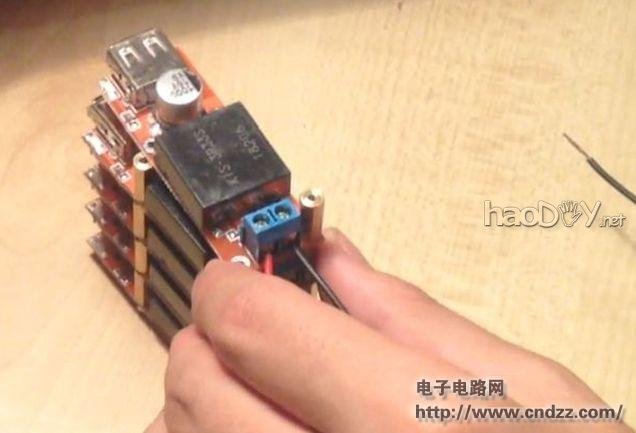

先将导线连在降压板上,然后,用19V稳压电源对所有降压板通电,测试以确保所有降压板功能完好。再将降压板用铜柱连在一起。之后,将所有降压板的正负极分别整理好。
将电脑电源的直流一端剪开,找出其中正负极,将他们与降压板上的线分别连接,用绝缘胶带缠好。




步骤3: 粘接外壳

旧笔记本电源发挥余热,改造成8口USB充电器!

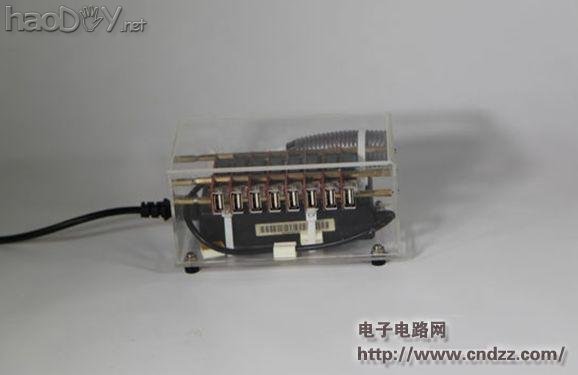

先在外壳的侧面板上分别钻出4个孔,用于连接铜柱。将用铜柱穿好的降压板连接在侧面板上,将电源放在降压板之下。对应着在底板上钻出4个靠近电源的孔,用于穿绑线带,再在底板的四角钻4个孔用于连接脚钉。
将电源放置在底板上,用绑线带系上。将剩余的电源线摆好位置,用绑线带固定。将侧面,正面背面4块板子摆好位置,用有机玻璃胶将这4块板与底板粘上,它们之间也粘牢。再次整理走线,确认没有的走线问题后,扣上顶盖。




步骤4: 测试

旧笔记本电源发挥余热,改造成8口USB充电器!





旧笔记本电源发挥余热,改造成8口USB充电器!





旧笔记本电源发挥余热,改造成8口USB充电器!



将电源线插上,接点,检查所有降压板的灯是否都亮,并可用万用表测USB接口输出电压是否为5V。确认没有问题后,可以插上USB线,为一些设备充电。如果设备和USB电源都没有什么异常,那么这个电源应当就可以使用了。

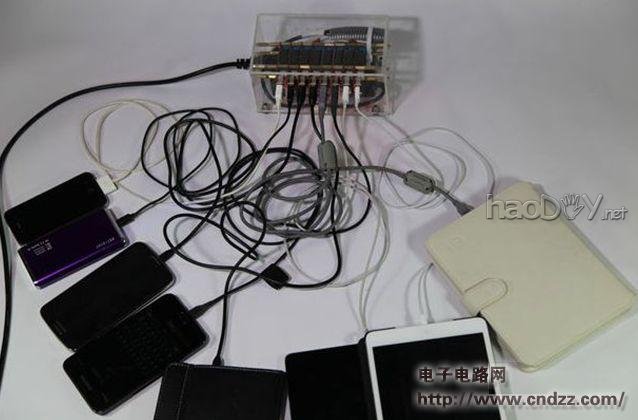

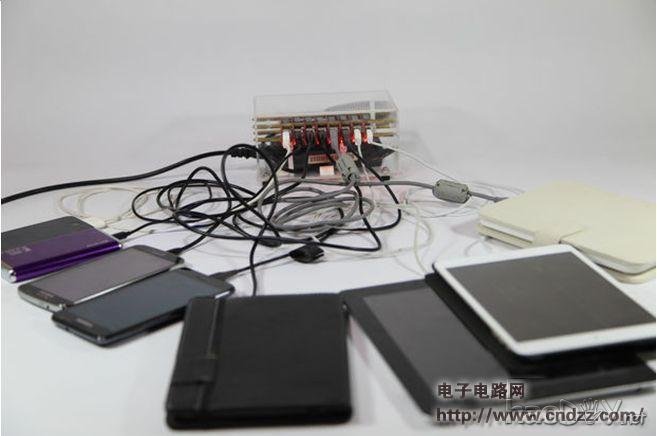

经测试,本充电器可以同时为8个设备充电,见图。
