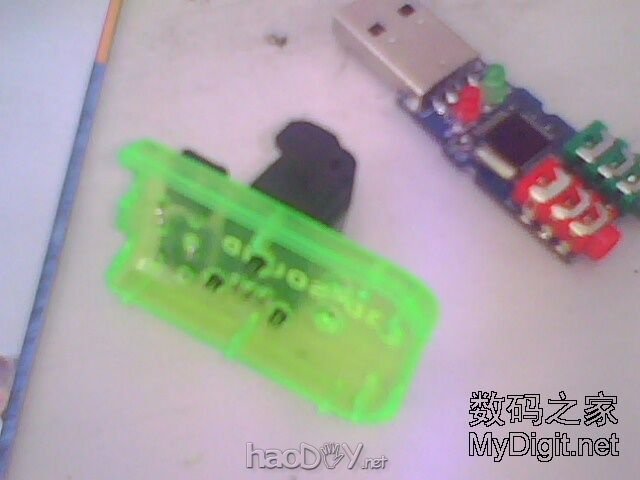

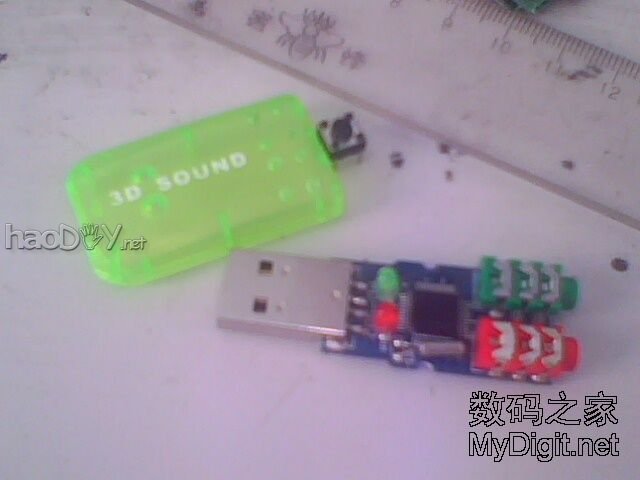

本人有一个杂牌USB 3D SOUND声卡，原本功能很少，只能播放立体声音频和单声道麦克风录音。 本次DIY使用很少的元件实现了功能扩展。现在，他不但可以实现原有功能，更可以实现SPDIF光纤输出、不用操作电脑即可随心调节音量、麦克风录音静音等使用功能。 （在实验室DIY的，没带相机，只好用手机照了，图片不太清楚，凑合看吧，呵呵  ）原图忘了照了，第一个图是已经按照按钮开关大大小开了8个小洞洞的图：

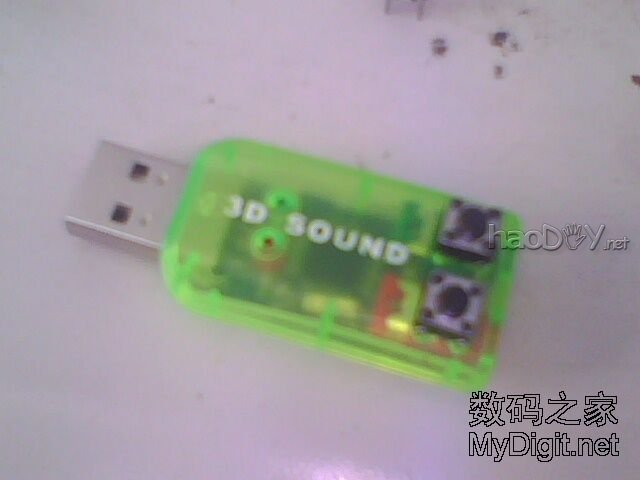

装入两个小按钮，试了一下效果，十分满意，怎么样？可爱吧？

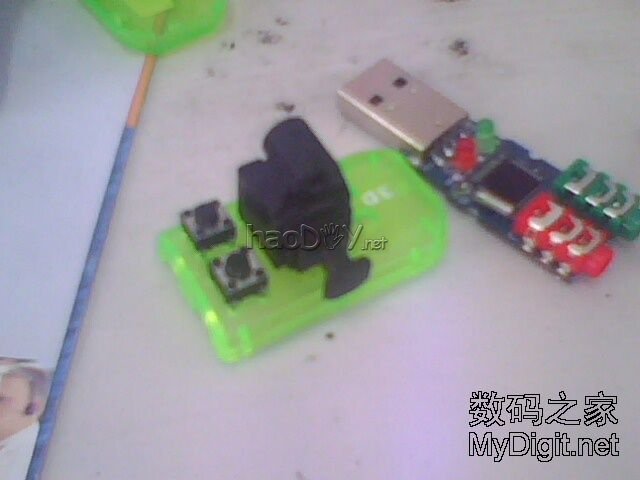

接下来再开几个洞洞，把光纤头（TOTX178S）插进去试一试，很好，正合身！

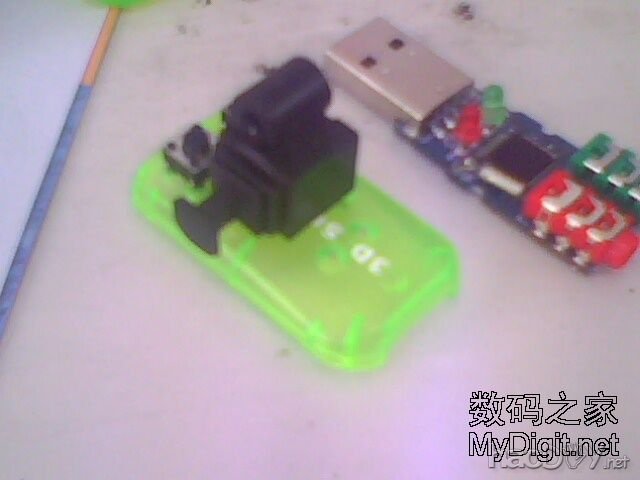

把光纤头的塑料定位栓用烙铁烫化压平，光纤头就被牢牢的固定在外壳上了：

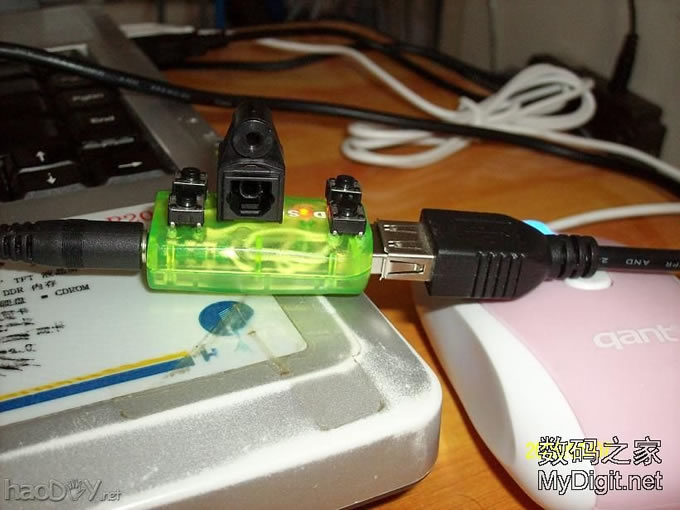

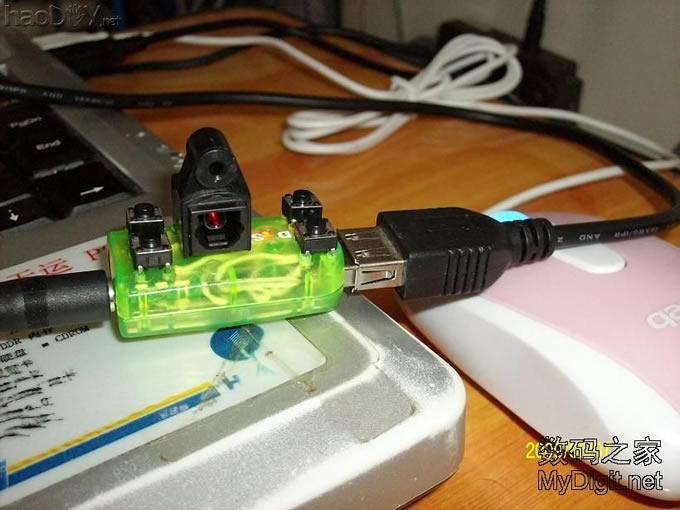

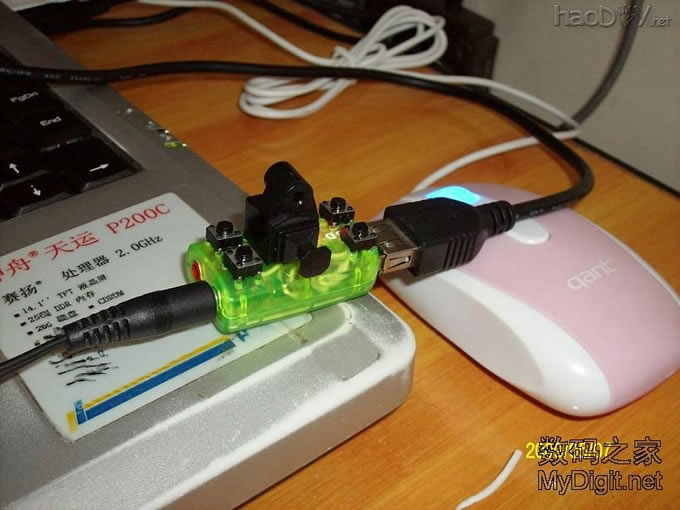

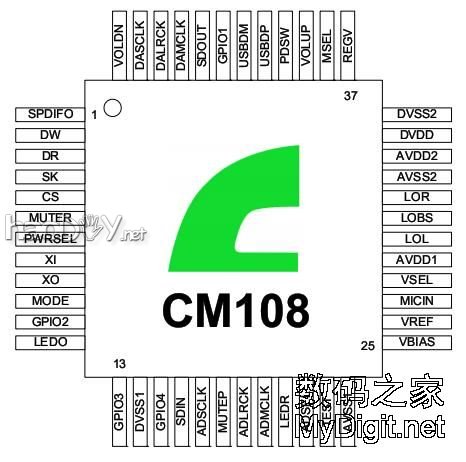

换个角度，看看侧身：  回寝室了，来张新装备工作时的高清图：  打开光纤头的盖子，看到里面，此时并没有光射出：  到驱动程序里面打开SPDIF输出，亮了！看到红色的光射出，说明光纤输出正常：  这声卡的芯片是被打磨过的，不知是什么型号。 可能大家会奇怪我怎么焊的飞线。呵呵，其实很简单~~ 声卡插入的时候“发现新硬件”提示设备叫做C-Media USB Headphone Set，于是就锁定了肯定是骅讯的芯片了。由于这是2声道声卡，从网上下载到骅讯的2声道声卡驱动，安装一切顺利，装好后，重启电脑，系统栏多出一个小玩意儿：  点击她，并在弹出的窗口中选择“信息”即可看到，驱动程序很强大的报告出了芯片的型号是CM108，哦耶！   马上上网搜索CM108的资料，结果找到了这个：
呵呵，剩下的事就不用说了，看图说话的干活，呵呵~~ (责任编辑：admin) |
