成功用中九机刷电脑主板BIOS。。。

时间:2017-06-23 20:50来源:数码之家 作者:星星点点 点击:
前几天电脑正常使用后,像往常一样正常关机。第二天开机点不亮了,于是开始查找故障。拆显卡拆内存换电源换CPU,只剩CPU电源主板等等吧,还是不行,主板故障检测卡还是跳到08反复。测电压,CPU南桥北桥内存等等供电都基本正常,最后怀疑BIOS文件被损坏了。是
前几天电脑正常使用后,像往常一样正常关机。第二天开机点不亮了,于是开始查找故障。拆显卡拆内存换电源换CPU,只剩CPU电源主板等等吧,还是不行,主板故障检测卡还是跳到08反复。测电压,CPU南桥北桥内存等等供电都基本正常,最后怀疑BIOS文件被损坏了。是“鸿基HTM265主板”,百度后此“鸿基主板”没有官网,后在“迅维网”

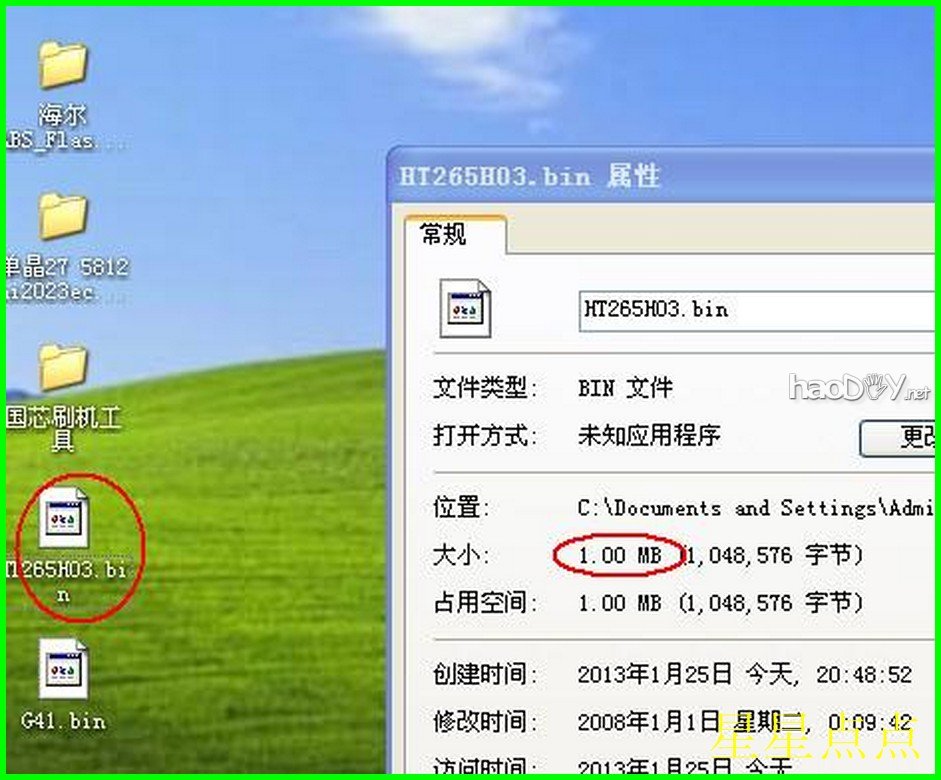

http://www.chinafix.com.cn/thread-486488-1-1.html找到并下载到BIOS文件。在次感谢数码之家的“mysdh”会员也为我下载了此BIOS文件。

好了,开工。。。

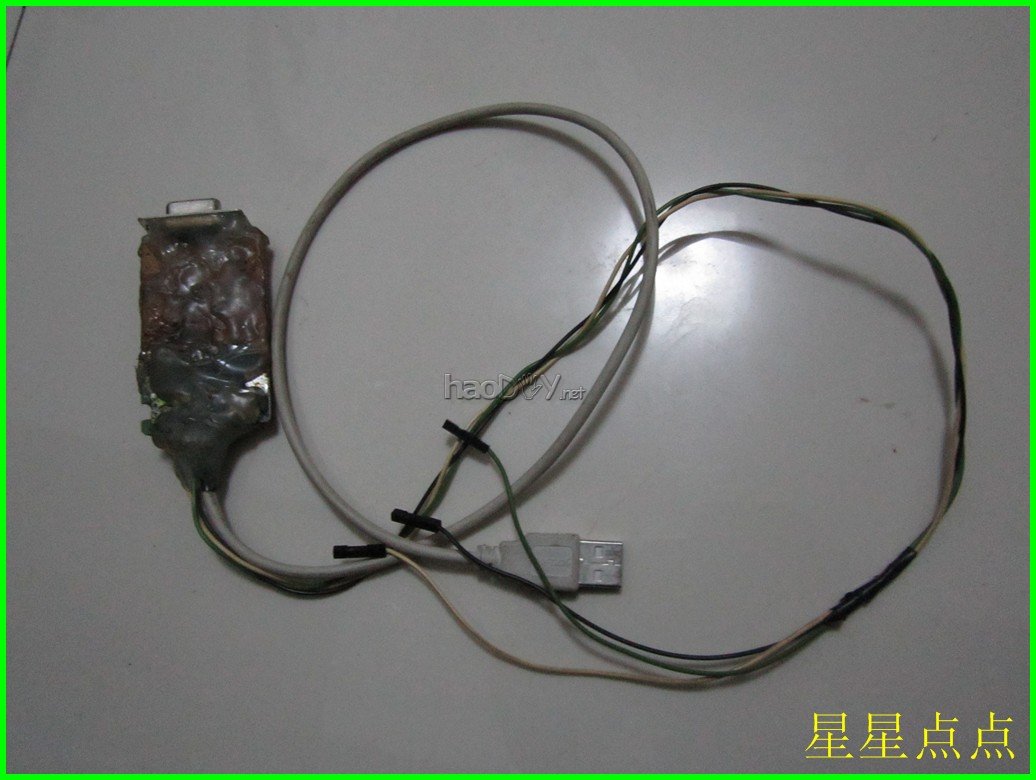

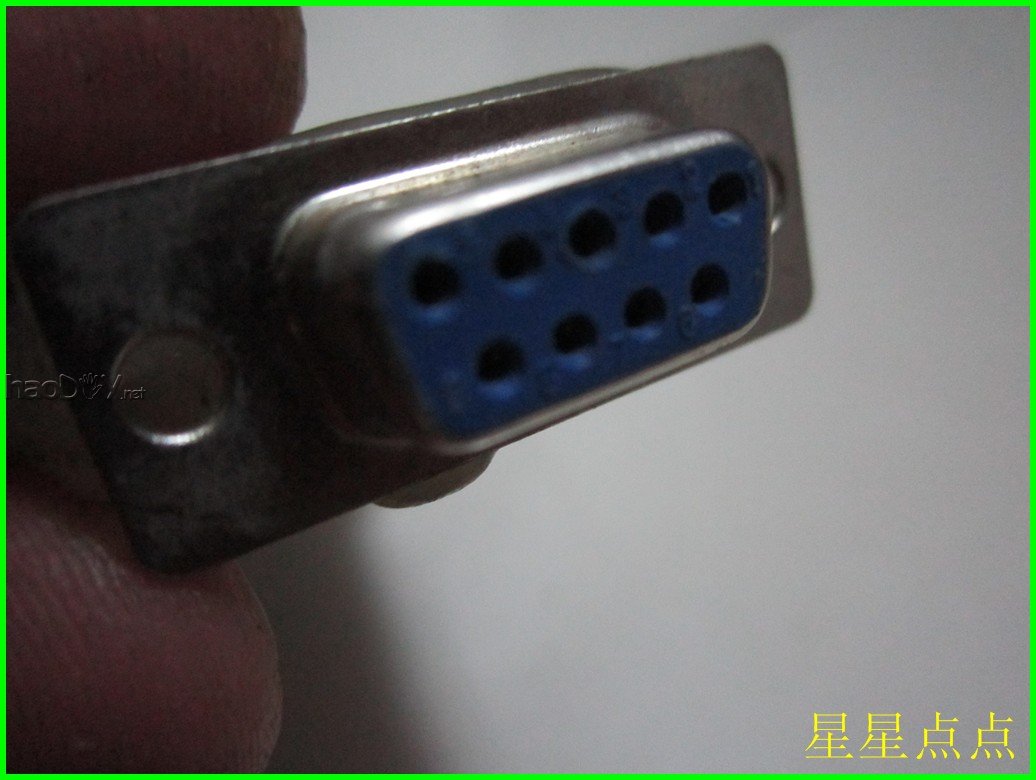

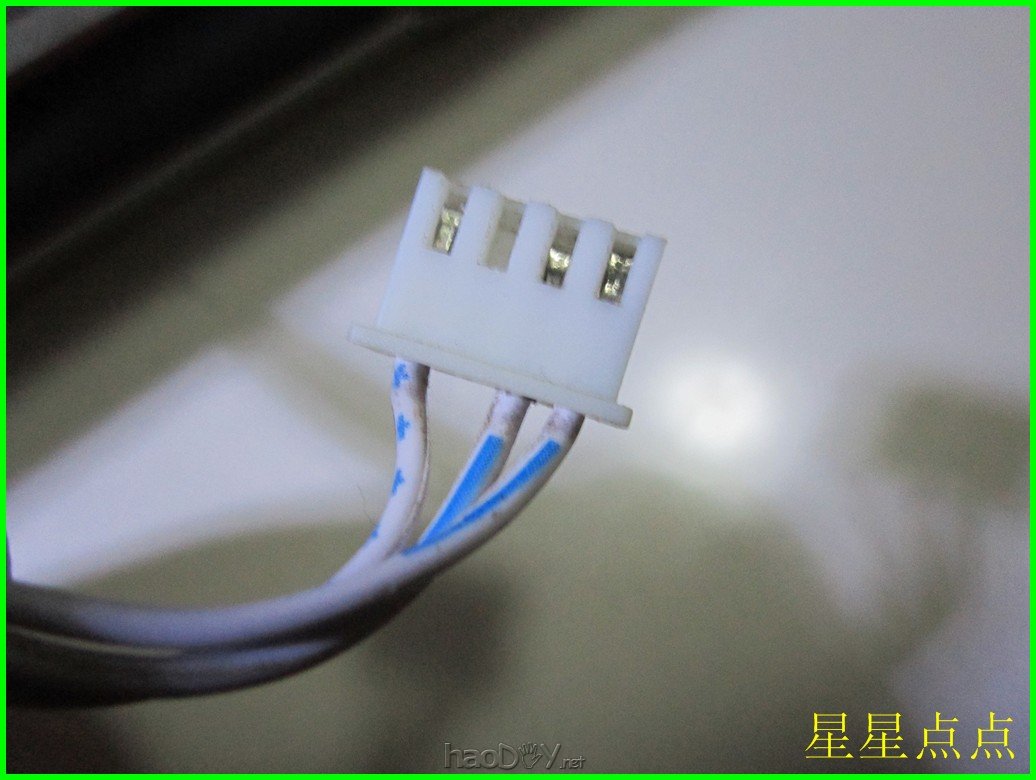

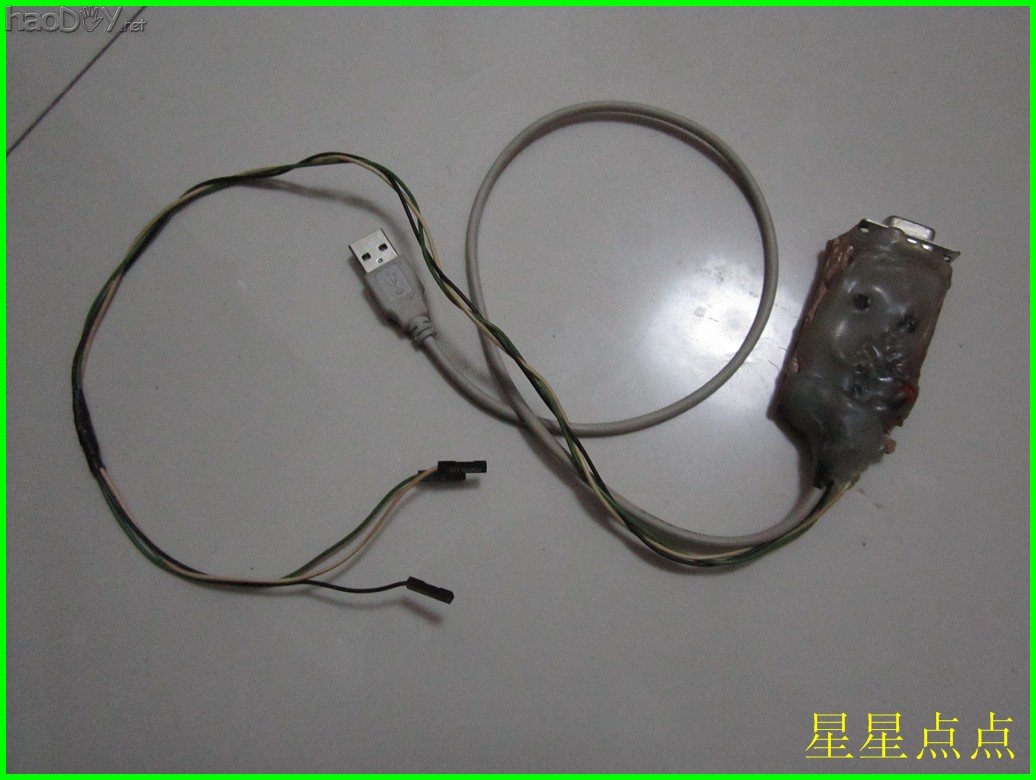

这是以前刷中九机时自己做的升级线。很丑是吧,哈哈。。。
成功用中九机刷电脑主板BIOS。。。

成功用中九机刷电脑主板BIOS。。。

成功用中九机刷电脑主板BIOS。。。

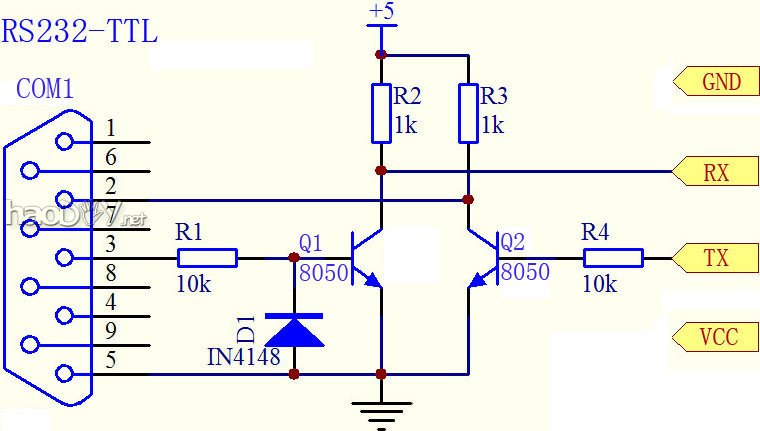

附上电路图,我用的是9014,5V供电是从USB取的。。。
成功用中九机刷电脑主板BIOS。。。

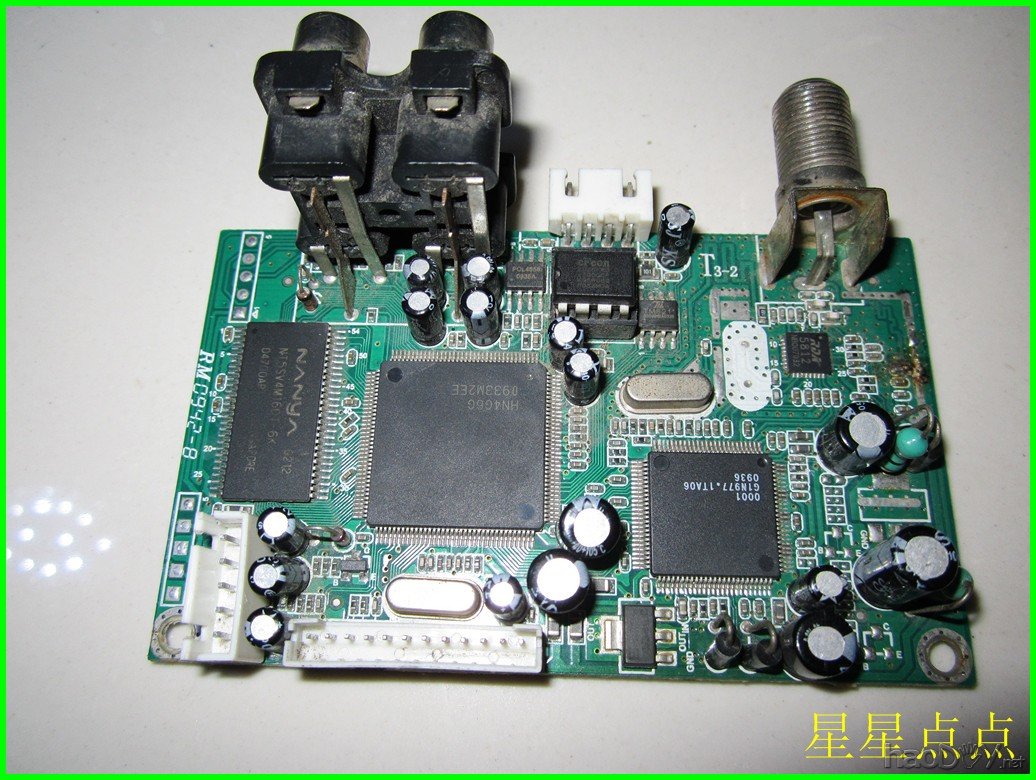

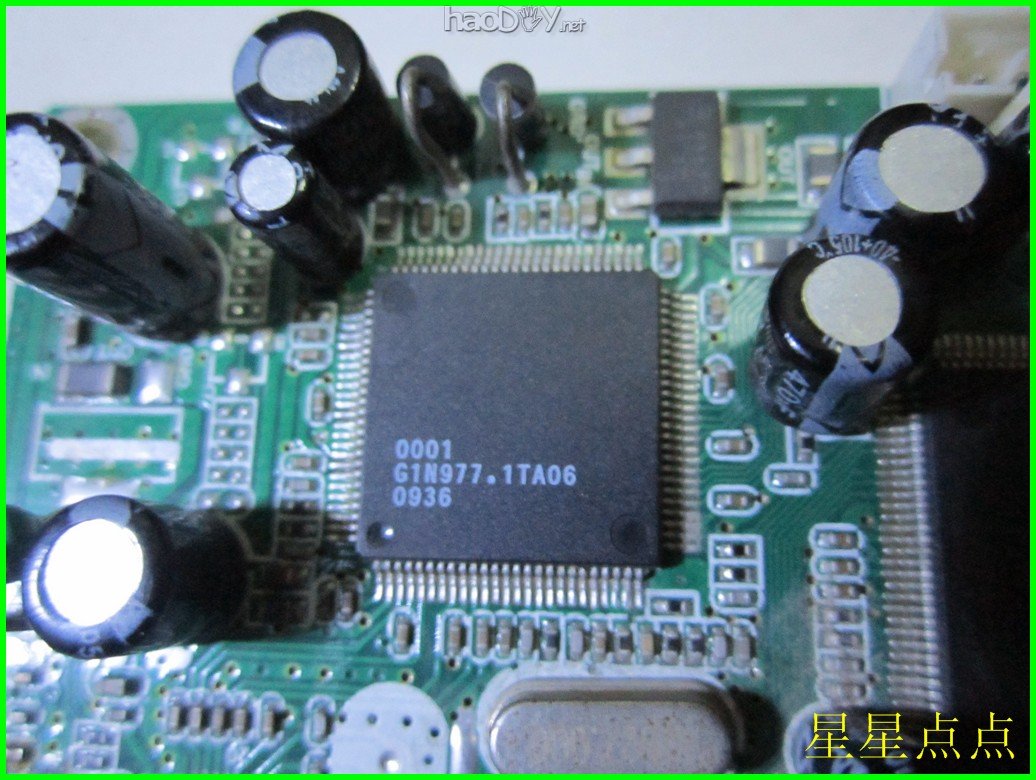

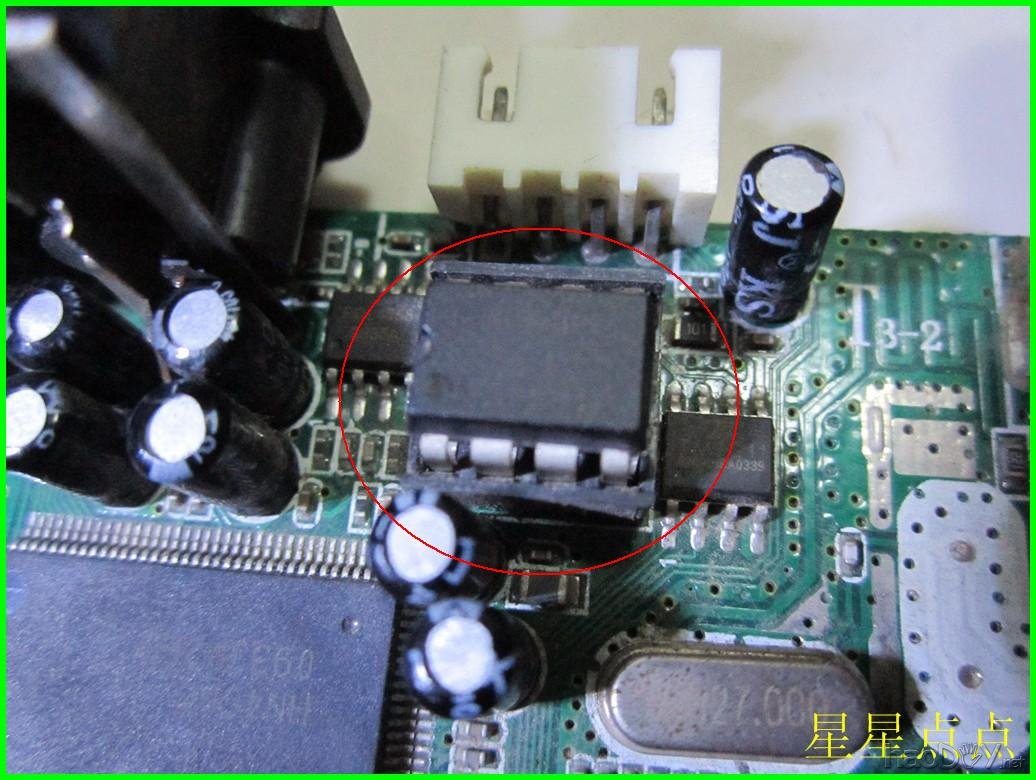

这是今天我在回收站淘的中九机主板,5个大洋搞定。关键要的是8脚带座和国芯0001的芯片,这个比较容易刷。。。
成功用中九机刷电脑主板BIOS。。。

成功用中九机刷电脑主板BIOS。。。

成功用中九机刷电脑主板BIOS。。。

成功用中九机刷电脑主板BIOS。。。

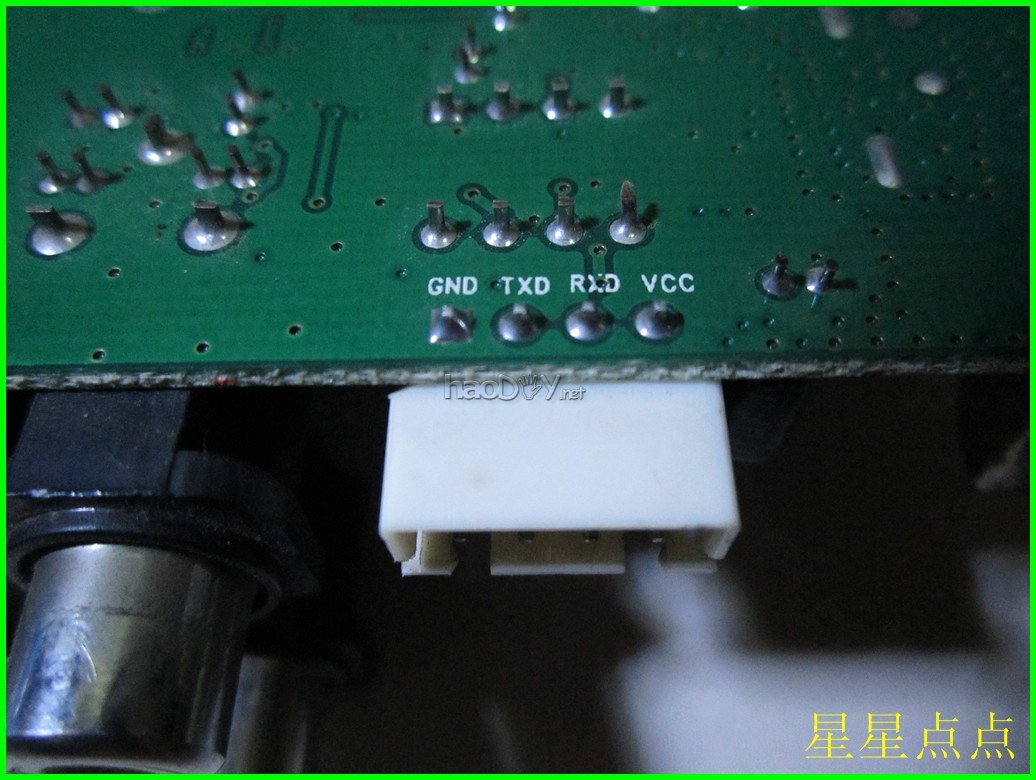

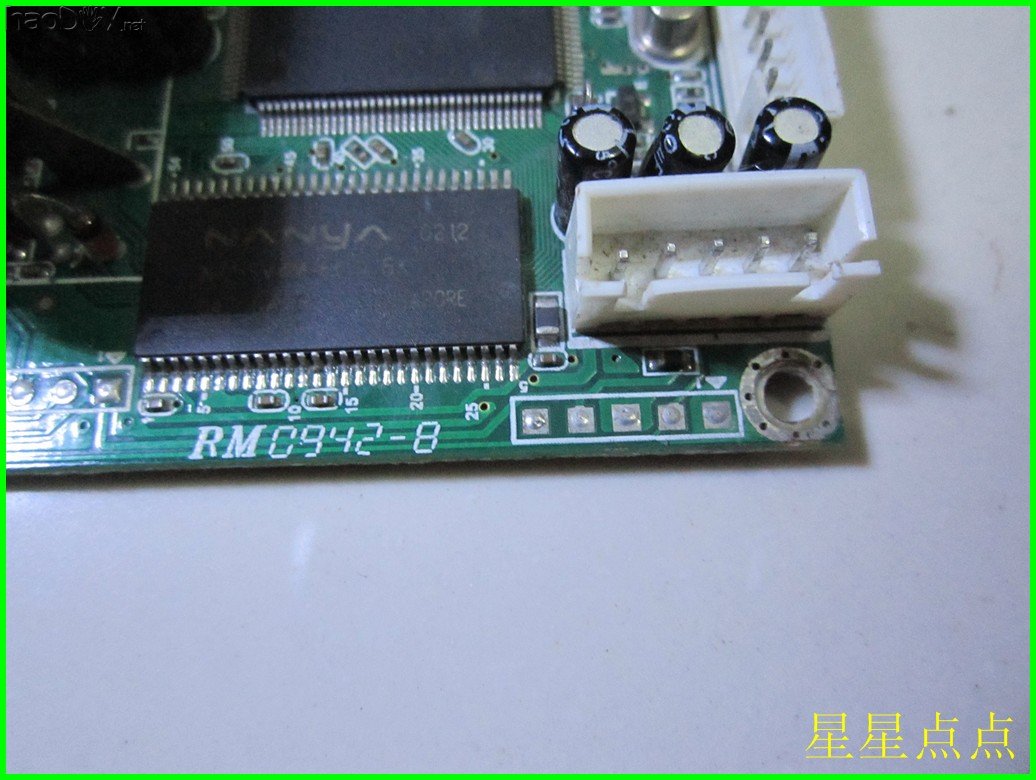

升级端口有说明省去了一些麻烦(如果没有说明的情况下,一般都是四针的,在关机状态下用万用表的电阻档或二极管档找出GND。再找出VCC,表笔的一端接电源的5V,另一端测得电阻为0的即为5V的VCC了,在此用不到这个5V的VCC。剩下的两个既是TXD和RXD了,刷机时最多倒一下头,不会损坏东西的,大可放心)。。。
成功用中九机刷电脑主板BIOS。。。

成功用中九机刷电脑主板BIOS。。。

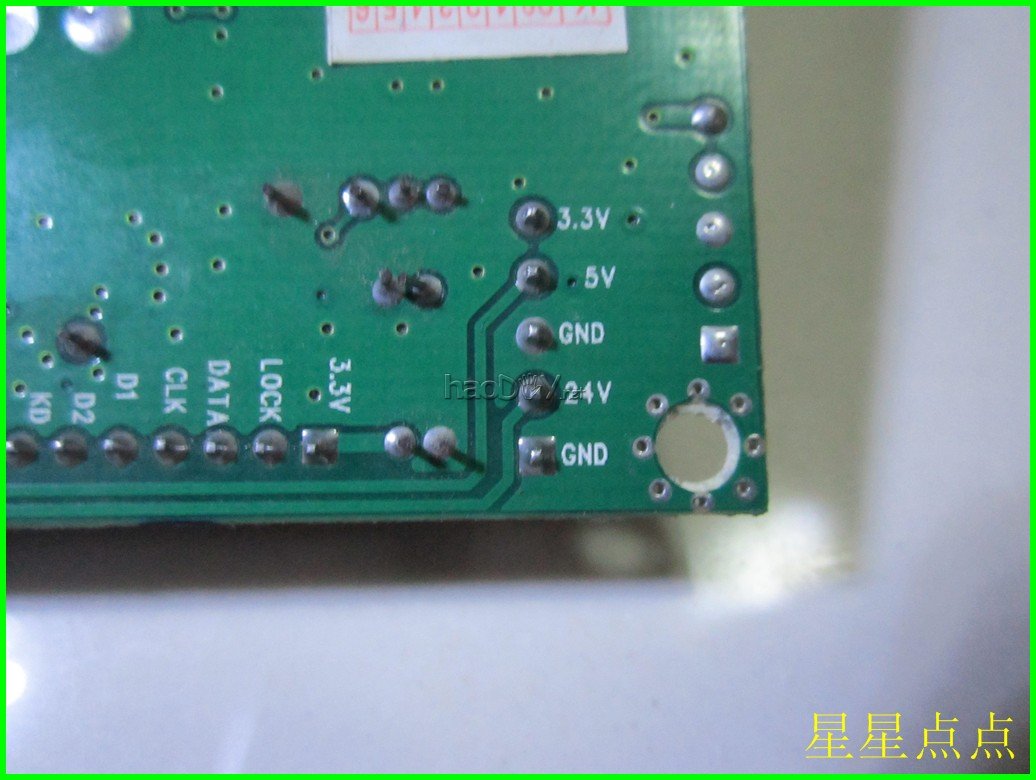

电源接口也有注释。方便了许多。。。
成功用中九机刷电脑主板BIOS。。。

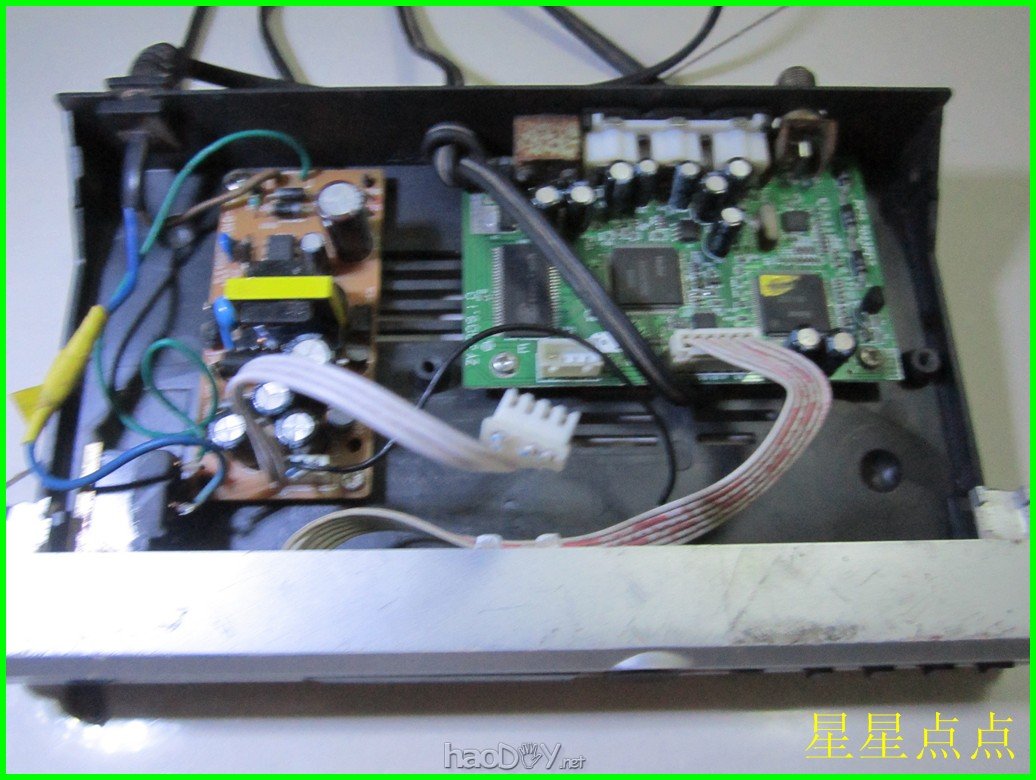

这是以前主板坏了的中九机这下正好用上了。。。
成功用中九机刷电脑主板BIOS。。。
把电源接头定义改正确。。。
成功用中九机刷电脑主板BIOS。。。

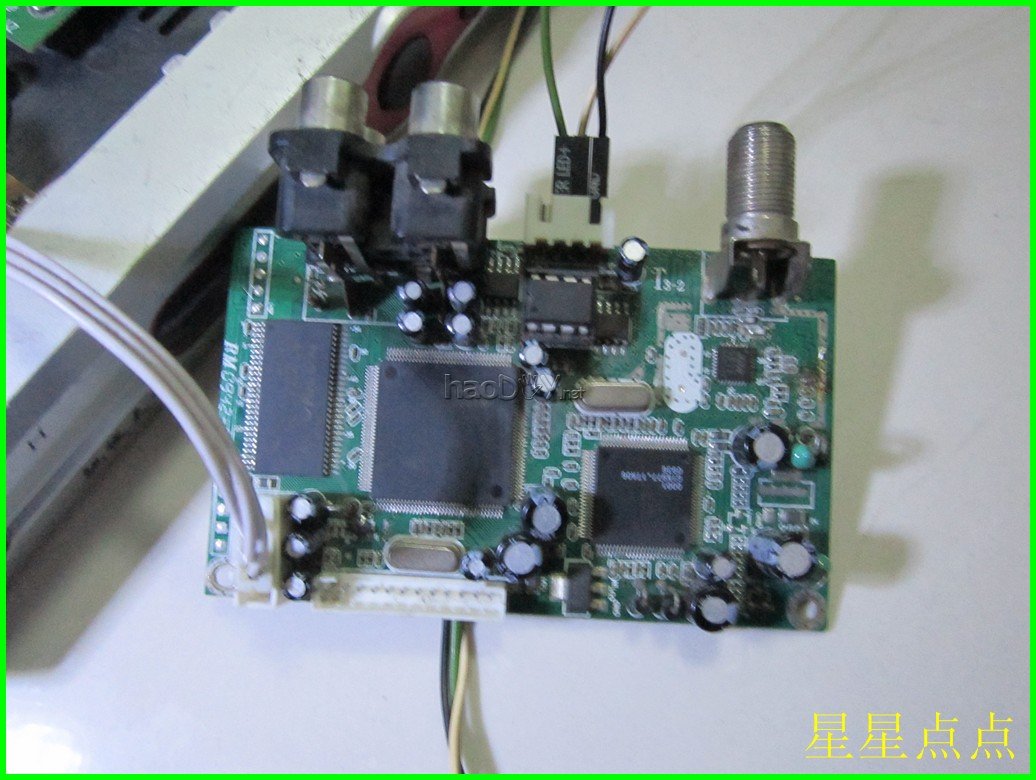

这是连接图,当时升级口连接错了。用于刷机,前面板就不用接了。。。
成功用中九机刷电脑主板BIOS。。。
后面板连接图。。。
成功用中九机刷电脑主板BIOS。。。

成功用中九机刷电脑主板BIOS。。。

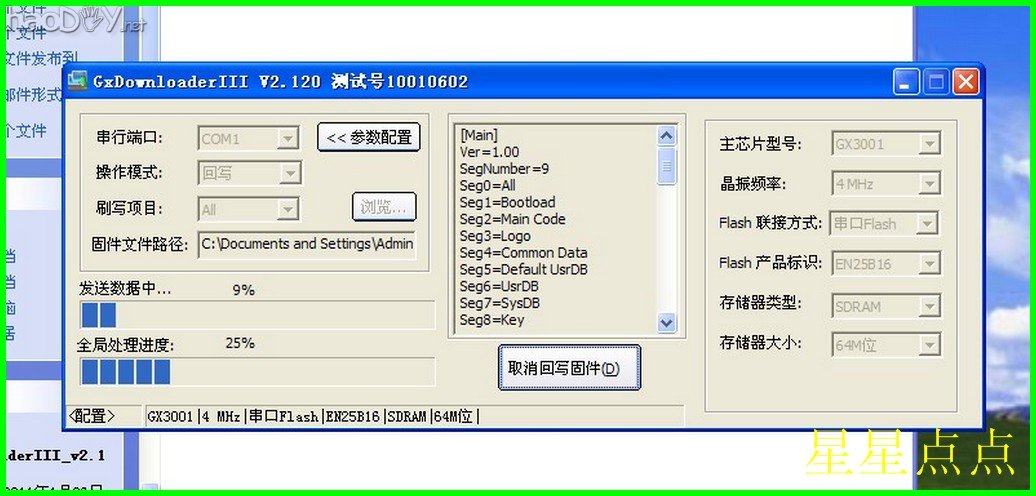

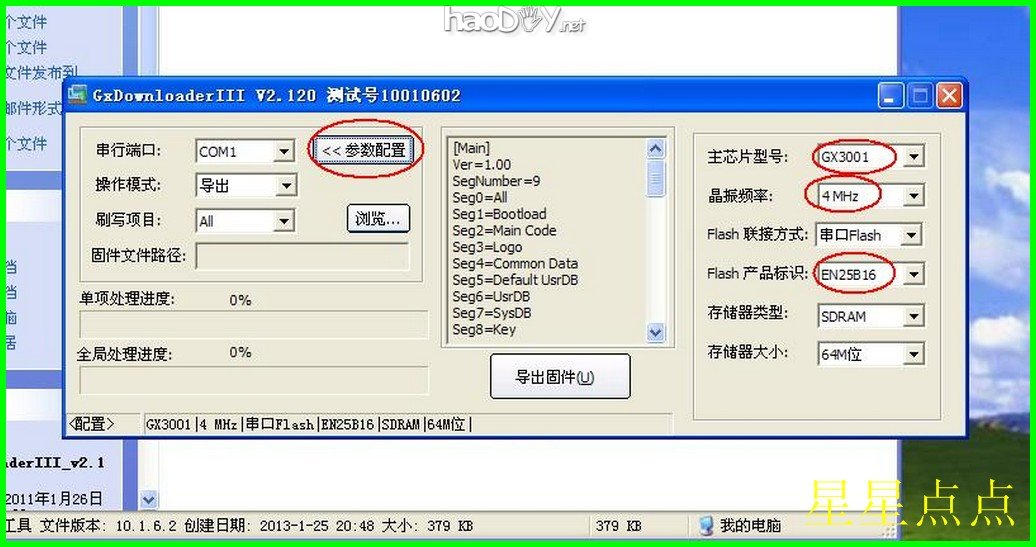

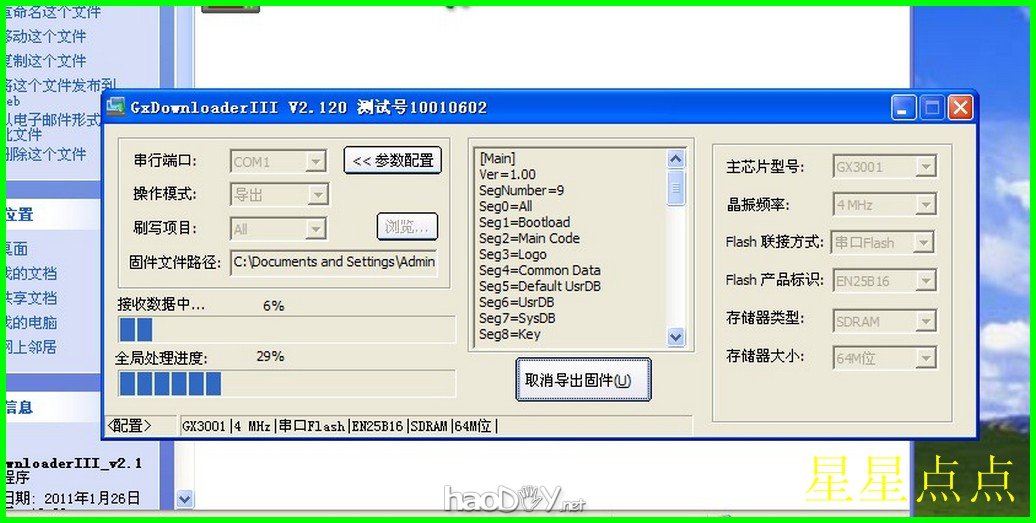

刷机时不要先打开中九机,先打开国芯 GxDownloaderIII_v2.120.exe设置好点导出或回写后,再打开中九机,这样国芯 GxDownloaderIII_v2.120.exe才会正确识别中九机并进行导出或回写。。。
成功用中九机刷电脑主板BIOS。。。

成功用中九机刷电脑主板BIOS。。。

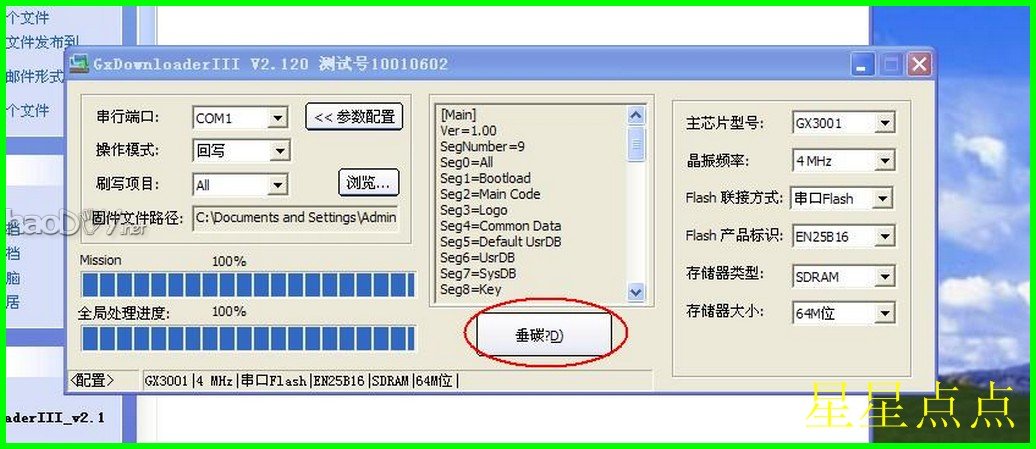

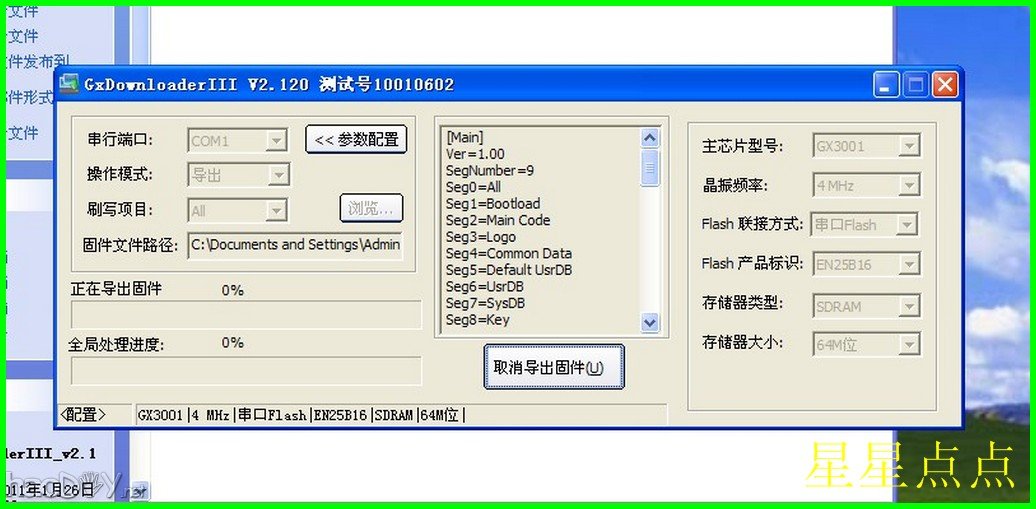

这个速度很慢,需要几分钟。。。
成功用中九机刷电脑主板BIOS。。。
完成了。。。
成功用中九机刷电脑主板BIOS。。。

成功用中九机刷电脑主板BIOS。。。

成功用中九机刷电脑主板BIOS。。。

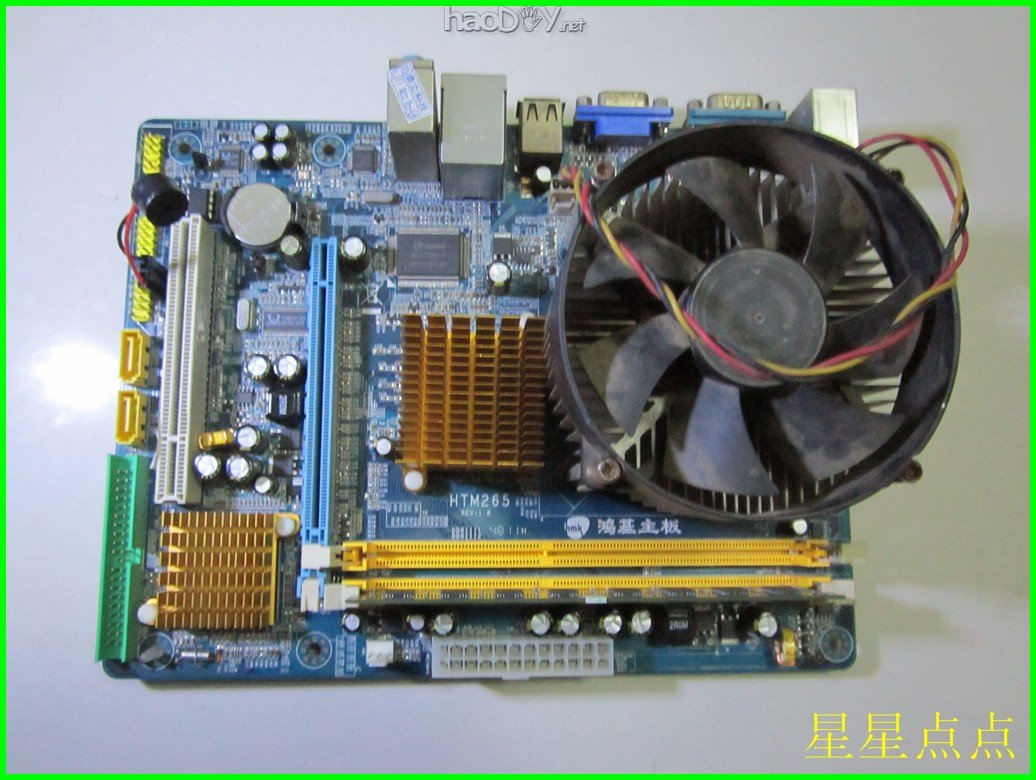

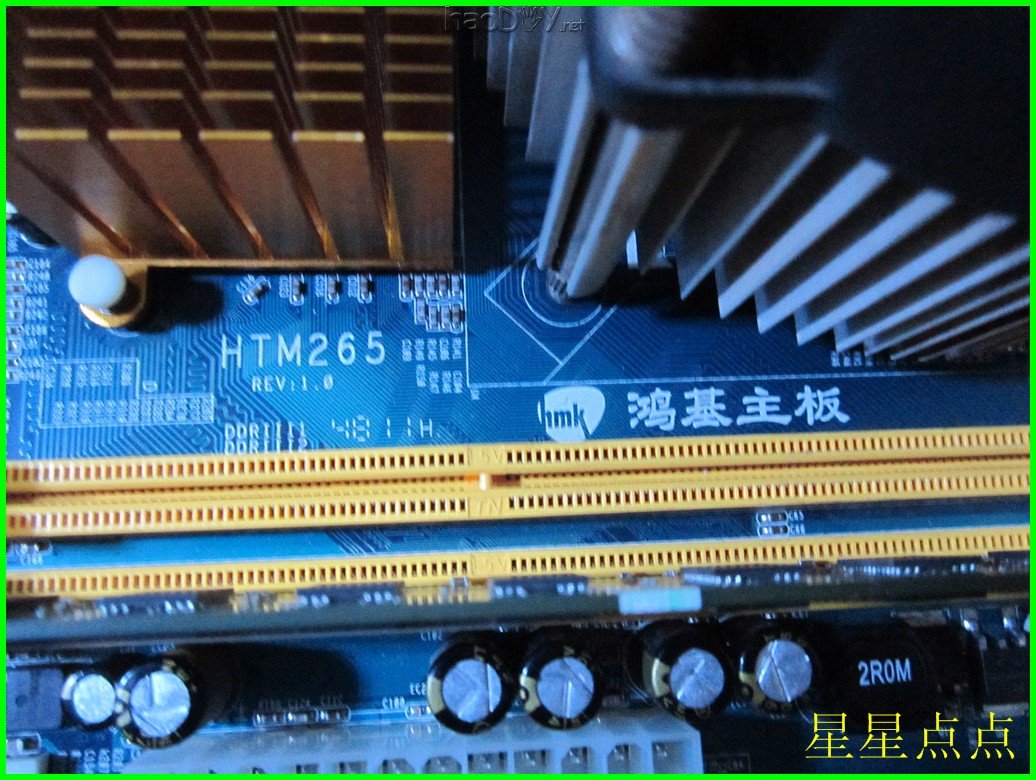

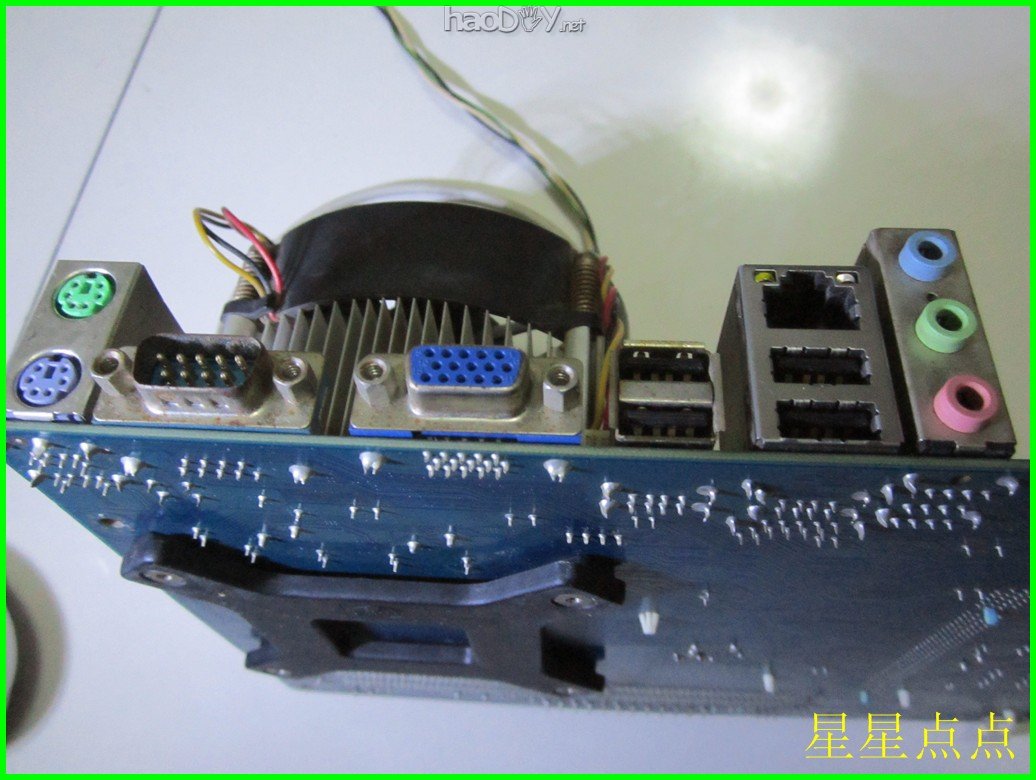

是我的鸿基HTM265主板。。。
成功用中九机刷电脑主板BIOS。。。

成功用中九机刷电脑主板BIOS。。。

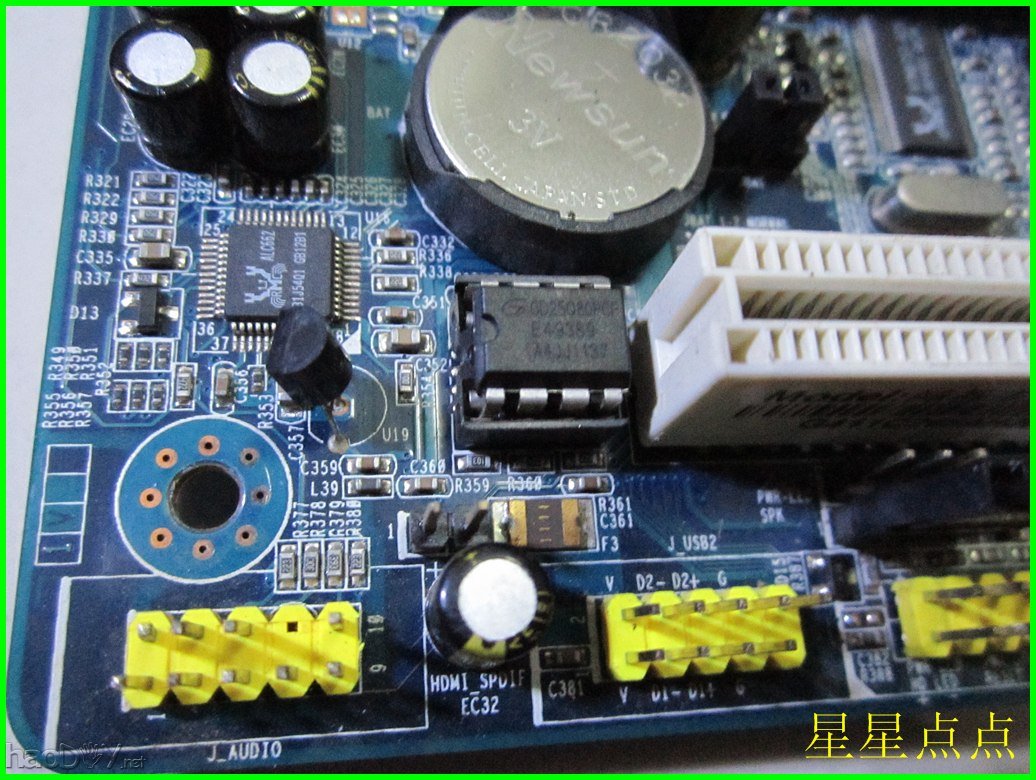

还不错,Flash是有座的。。。
成功用中九机刷电脑主板BIOS。。。

成功用中九机刷电脑主板BIOS。。。

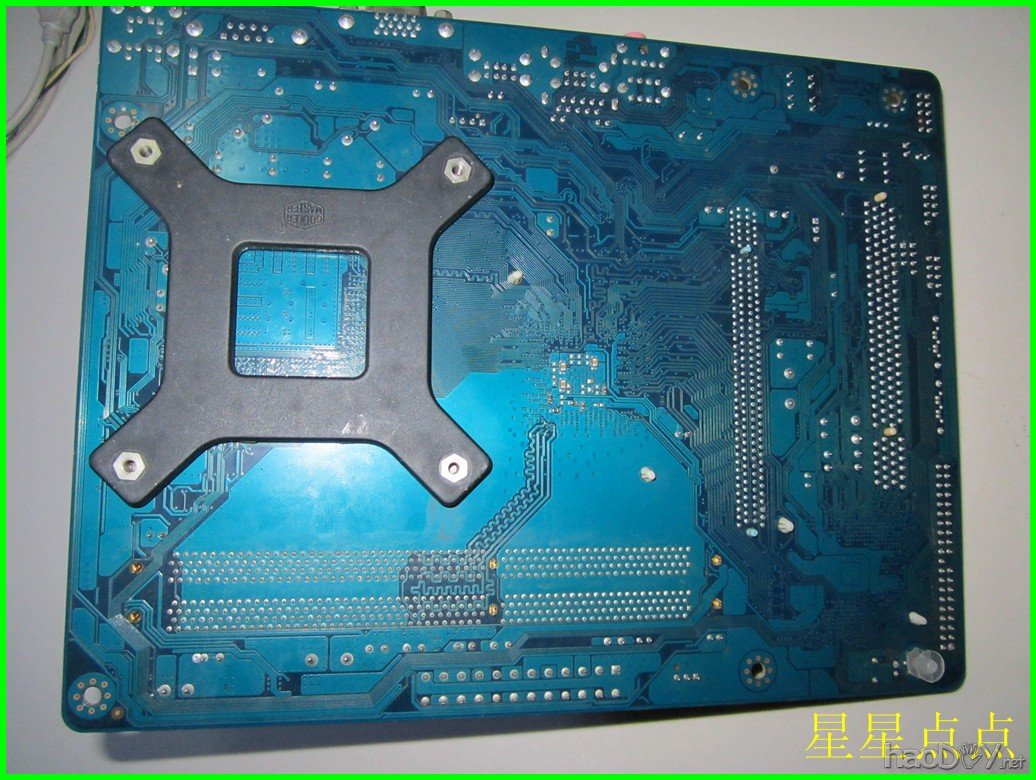

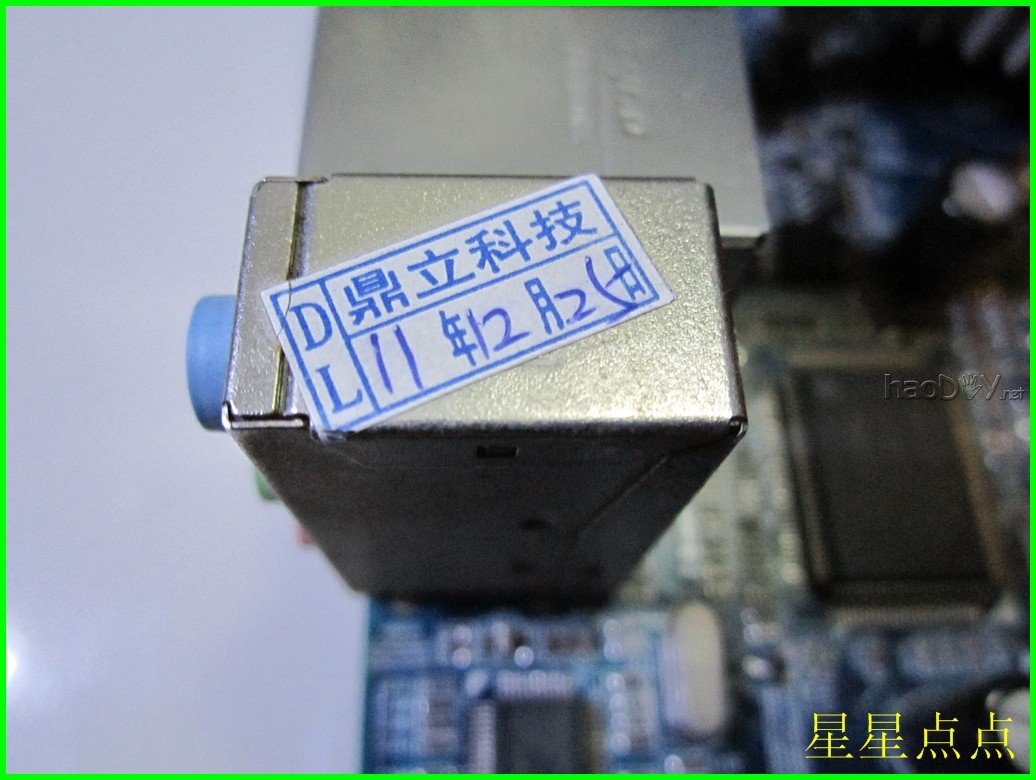

刚1年多点应该没有过保,这板子是在回收站5个大洋用坏845主板换的,人家回收站当然是不保了,标的商家也没找到。只有自己搞定了。。。
成功用中九机刷电脑主板BIOS。。。

成功用中九机刷电脑主板BIOS。。。

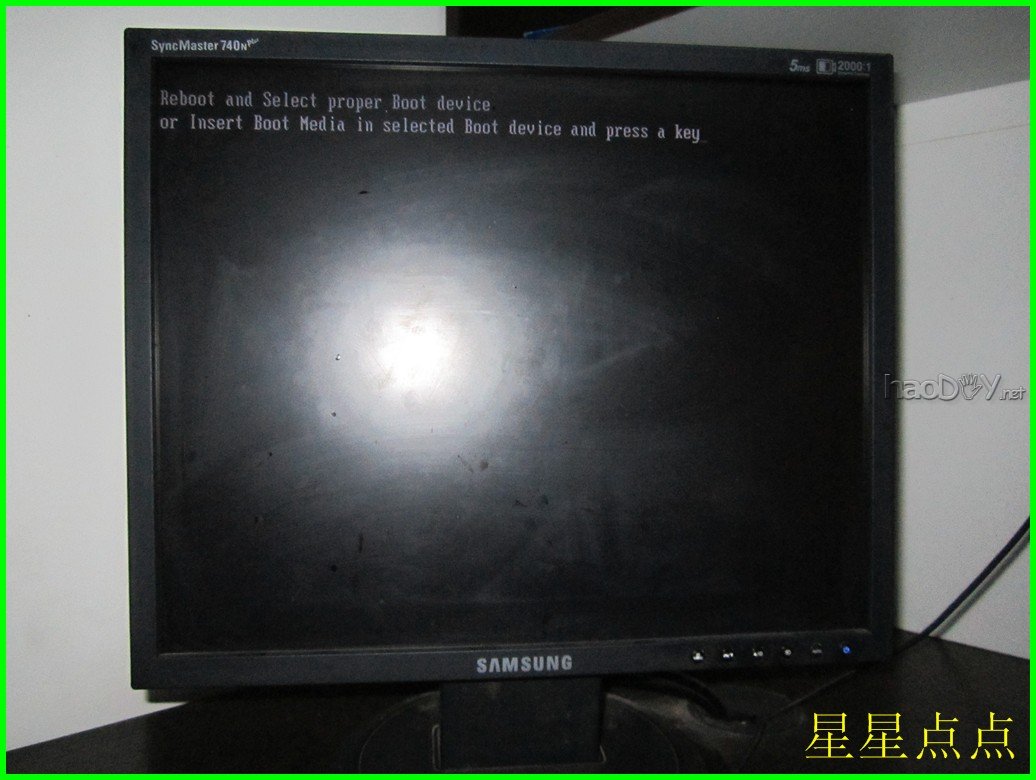

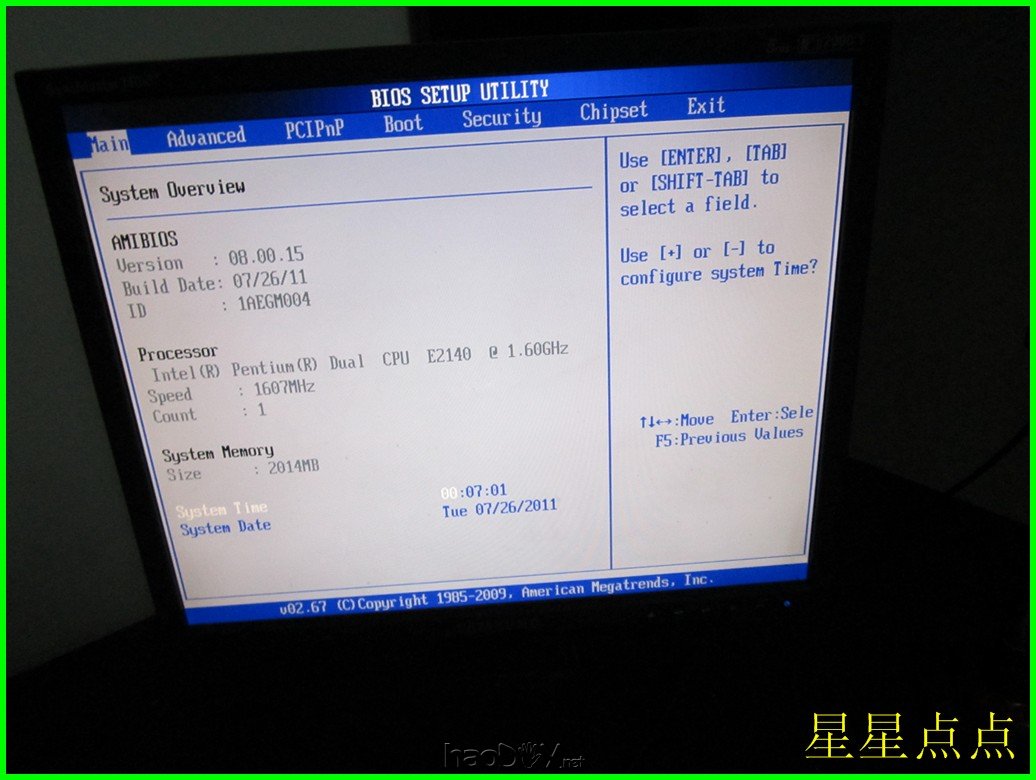

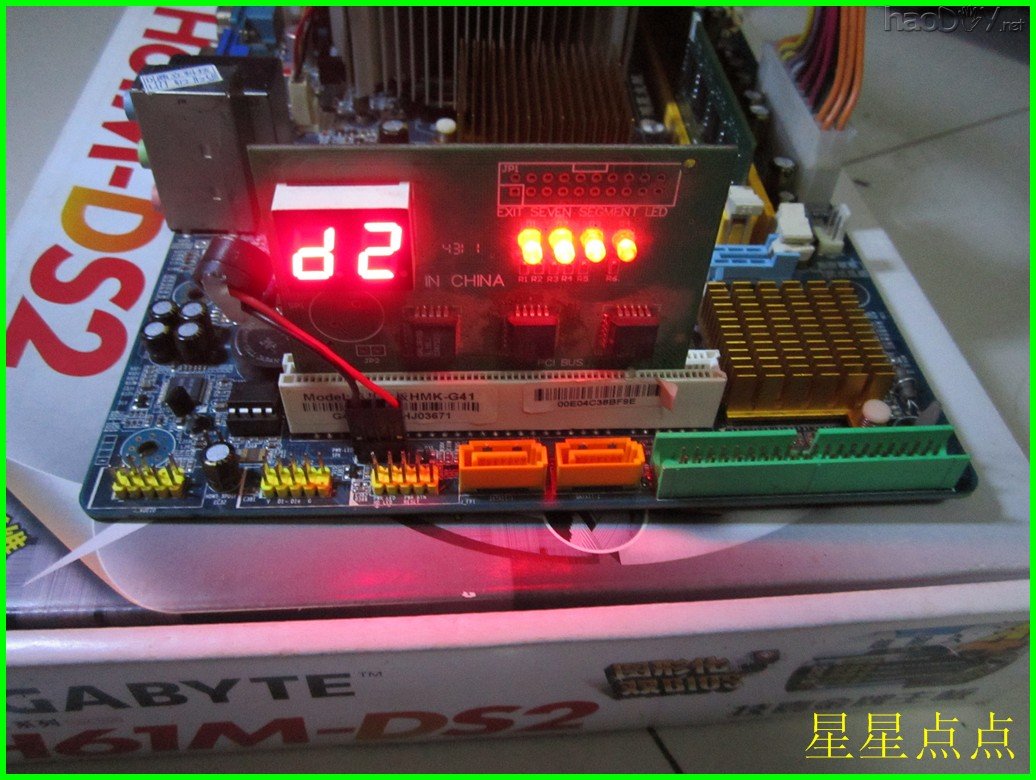

Flash安到主板上,开机,检测卡开始跑码了。嘀!显示器居然亮了。很是欣喜啊!!
成功用中九机刷电脑主板BIOS。。。

成功用中九机刷电脑主板BIOS。。。
没有装硬盘,也就没有进系统试,估计是没问题了。。。
成功用中九机刷电脑主板BIOS。。。
