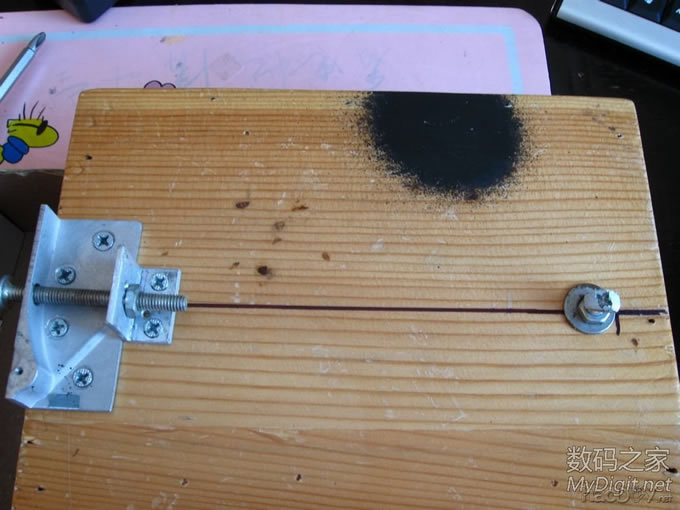

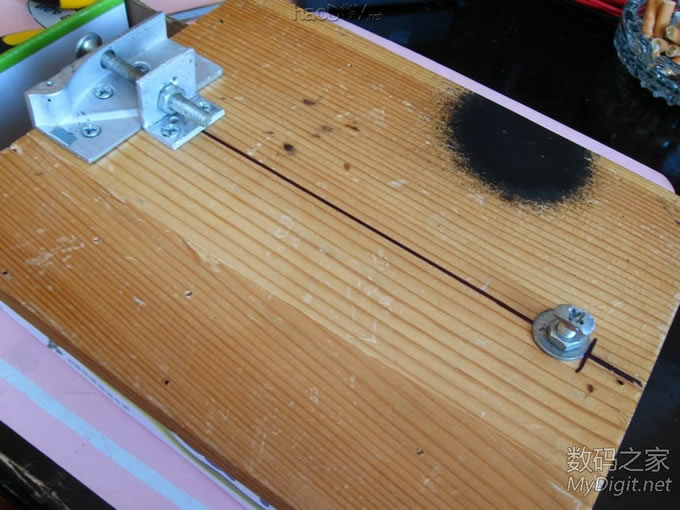

很多笔记本电源和手机等电源都采用超声波焊接，无螺丝结构，很多人为无损打开电源外壳伤脑筋。其实多数这种电源可以采用螺丝刀大法打开。近日入手几只索尼PSP-100电源，其输出端的出口是圆的，螺丝刀大法失效，于是开动人类的灵长类动物聪明的大脑，动手制作了这个辅助工具，成功打开电源外壳，还很好用。分享给大家，望指出不足，提出改进建议，谢谢先！ 先看看该辅助工具全貌，都是废物制作的

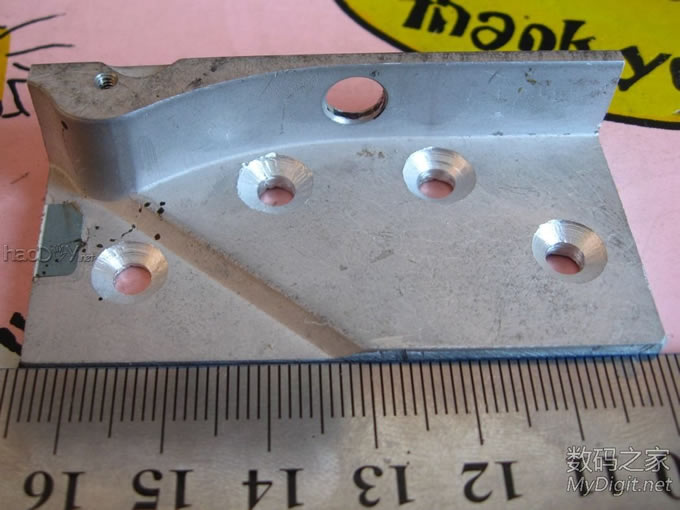

下面看制作细节，仔细看就明白了，老骚，专家的给。 这个是顶丝的一部分，也是顶丝部分的关键部件，用老硬盘的外壳切割得来

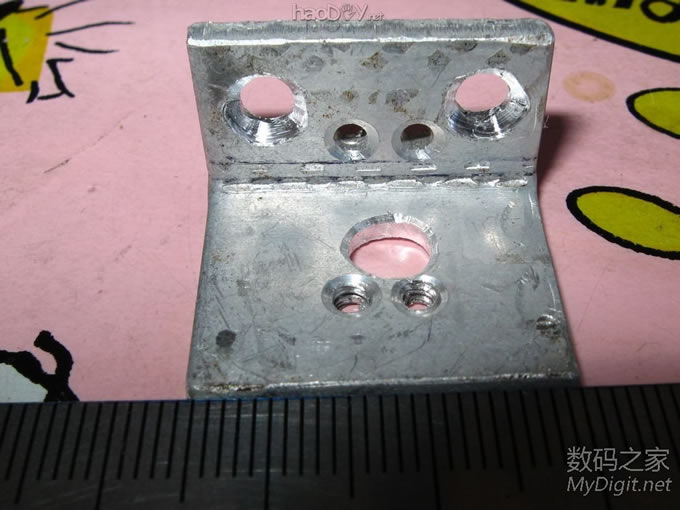

这个是顶丝的定位套，用老电源的散热片改制，好用

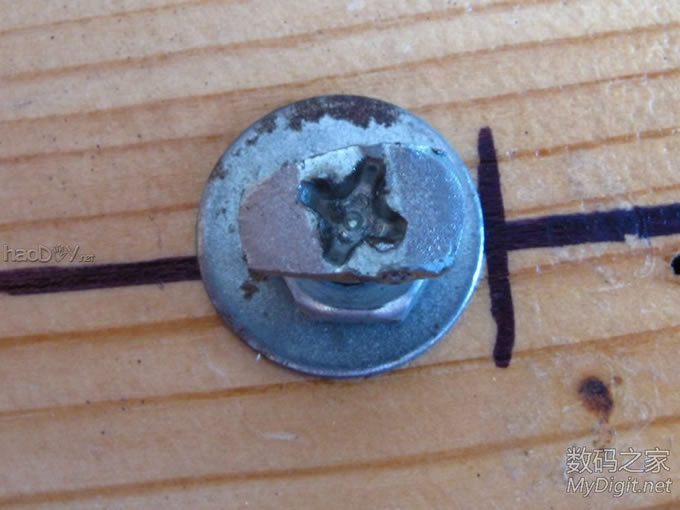

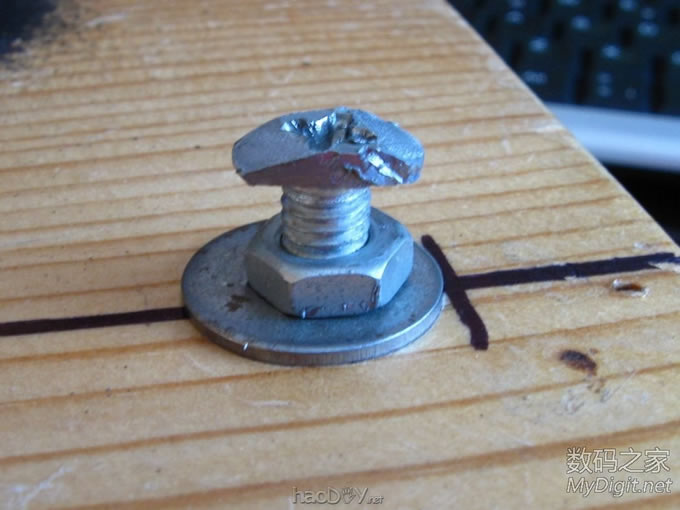

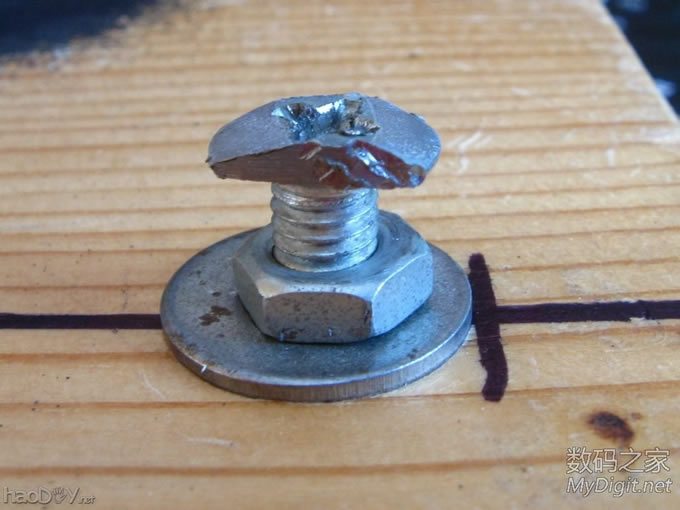

这是定位爪，用直径6MM的电脑台拆卸下来的螺杆打磨制作。螺帽上部打磨成楔子形状。
一头大一些，一头小一些
螺帽两侧打磨成楔形，以适应大小不同的开关电源

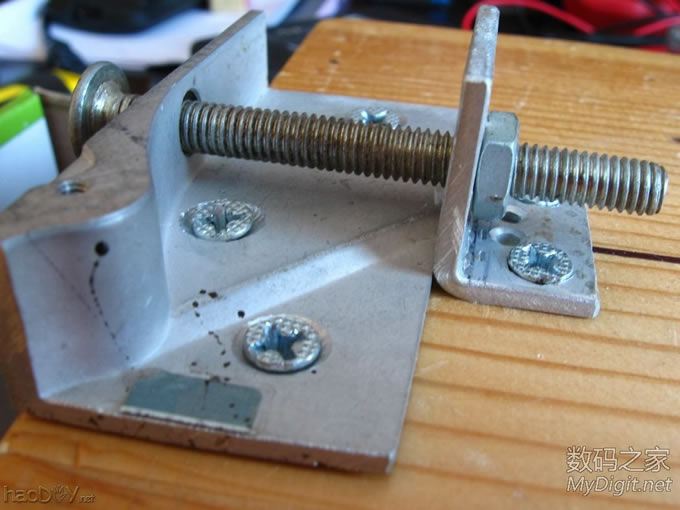

这是顶丝机构，找个长度合适的螺栓，我用的还是直径6MM的螺栓，电脑台上拆来的

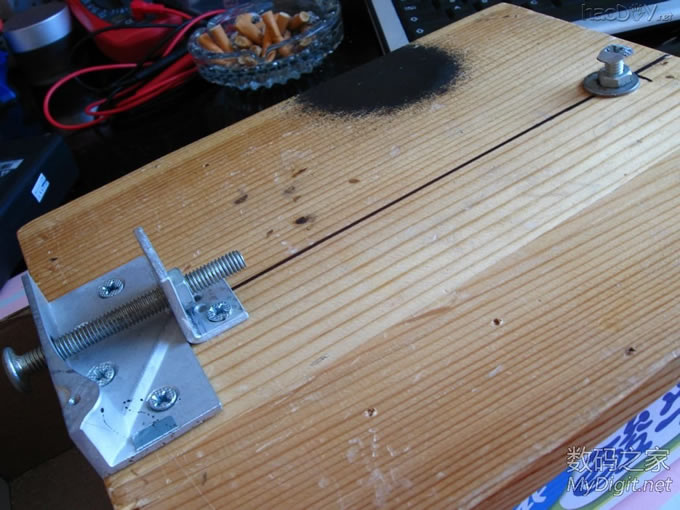

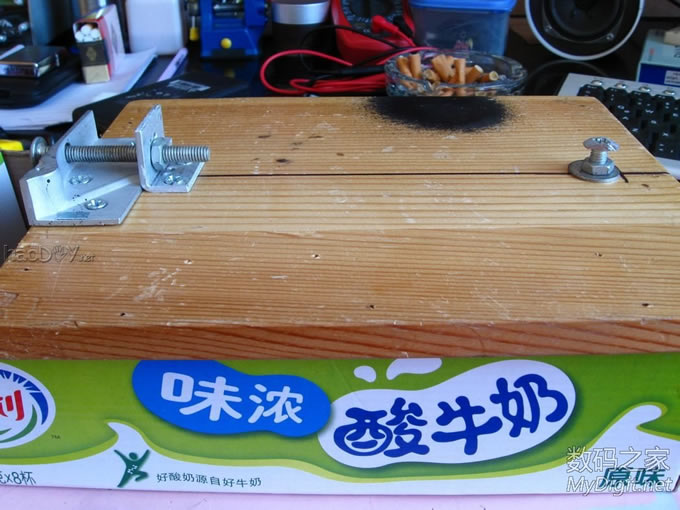

再来看看全貌

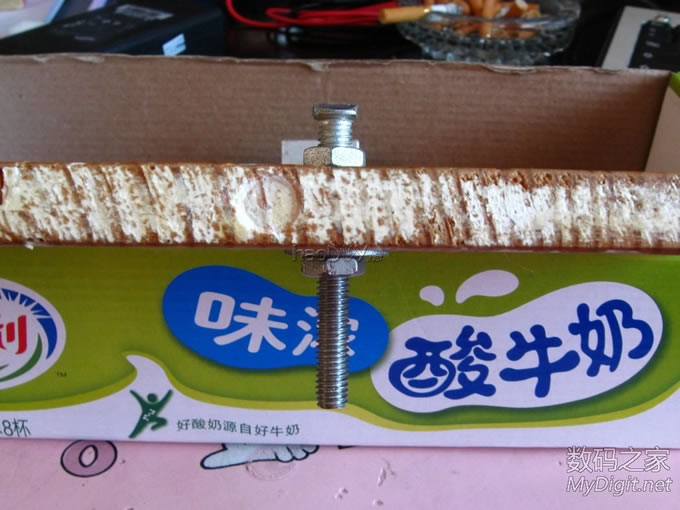

北方网通，真JB蛋疼。 这是固定电源的爪，用螺栓打磨成的，在木板上钻孔固定，长度可调，以适应不同的开关电源尺寸

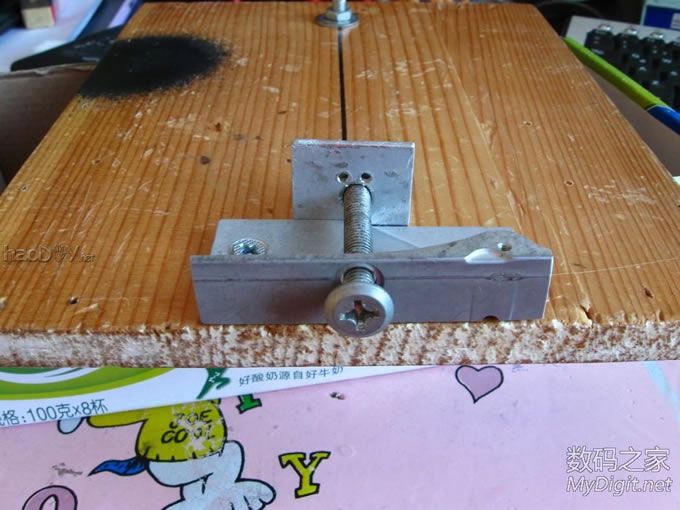

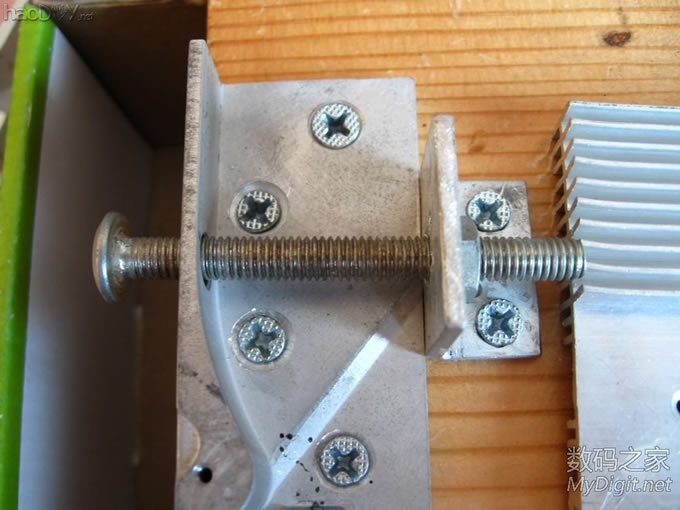

顶丝机构顶视

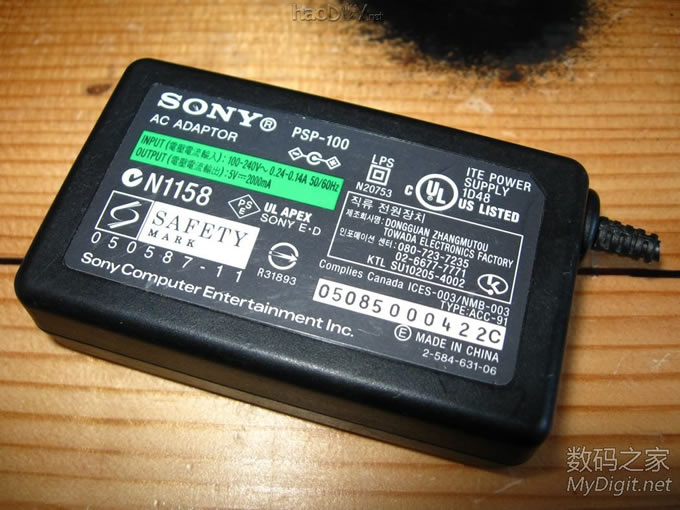

现在试试这个东西的效果。这个小电源是近日淘到的索尼PSP-100充电器，非常经典，就拿这个做试验
不管是神马电源，只要是个电源，就不是铁板一块，必定要有供插入的地方，就是电源输出线的口。很多电源的这个地方都是方口，用一字螺丝刀强力插入扭动就可以无损开壳。但这款电源的这个口是圆的，光滑到蛋疼，螺丝刀大法失效

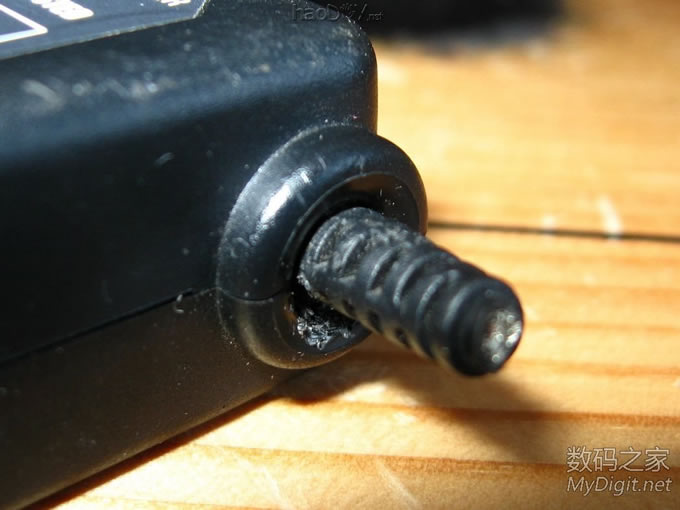

换个角度看更清晰，这是被螺丝刀强行插入的后果，有毛茬了

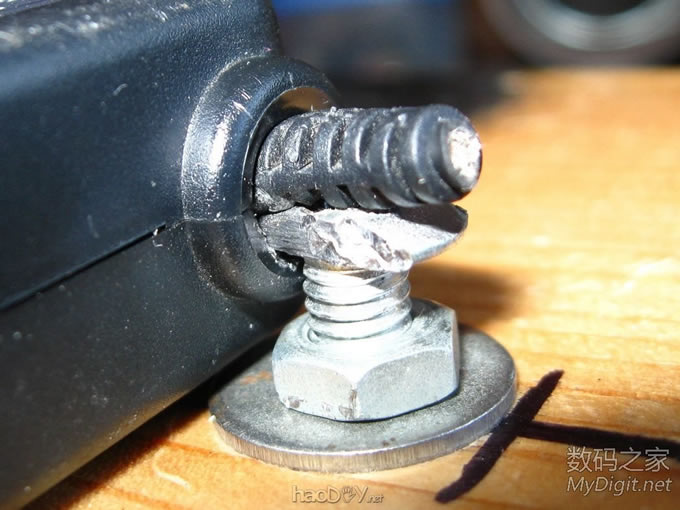

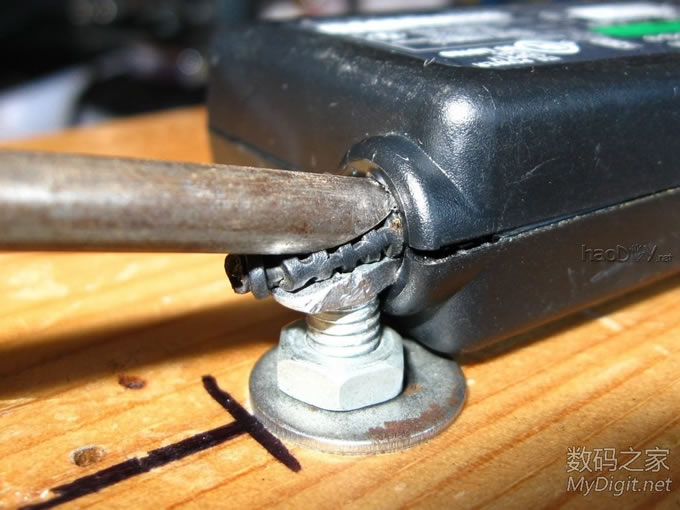

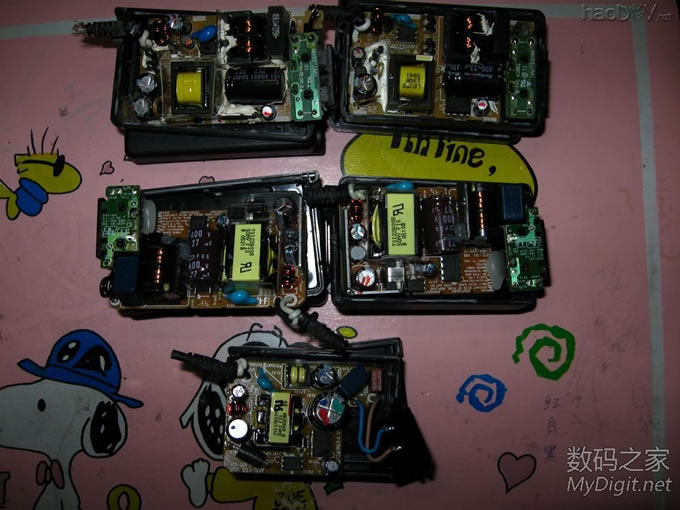

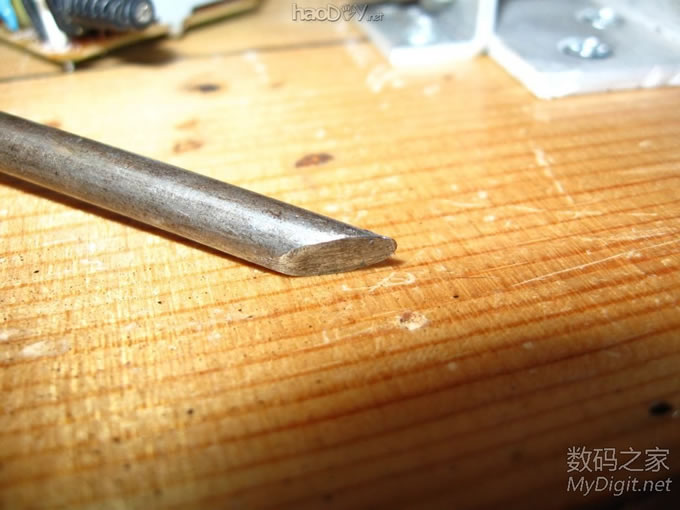

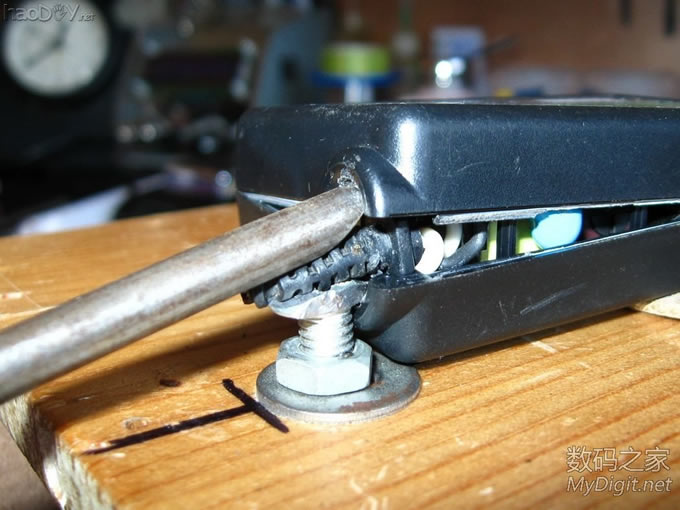

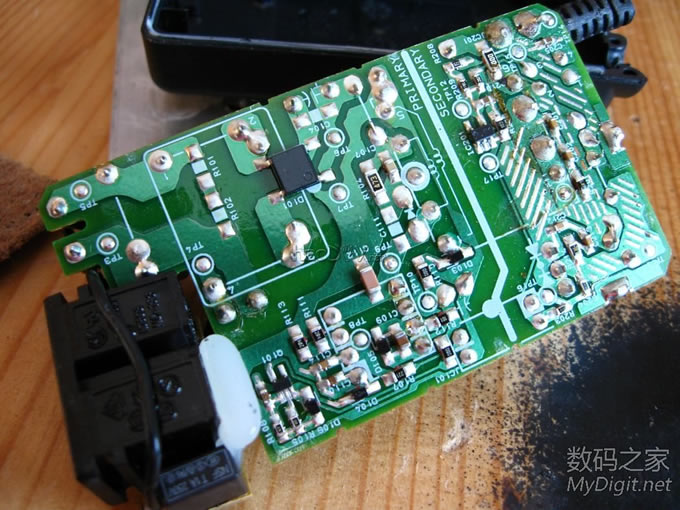

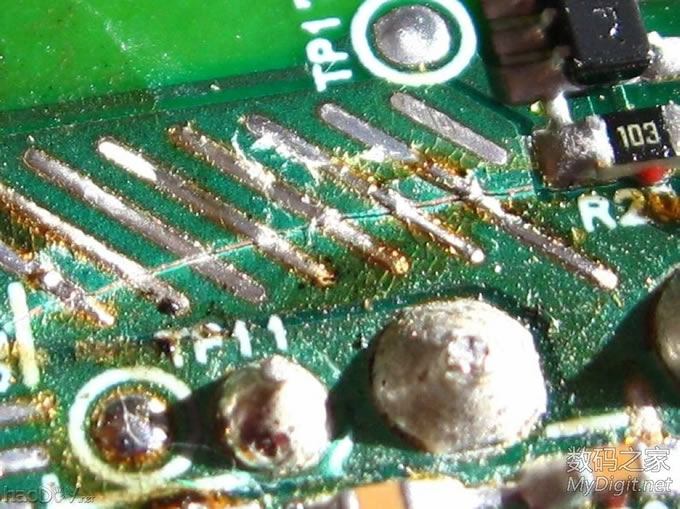

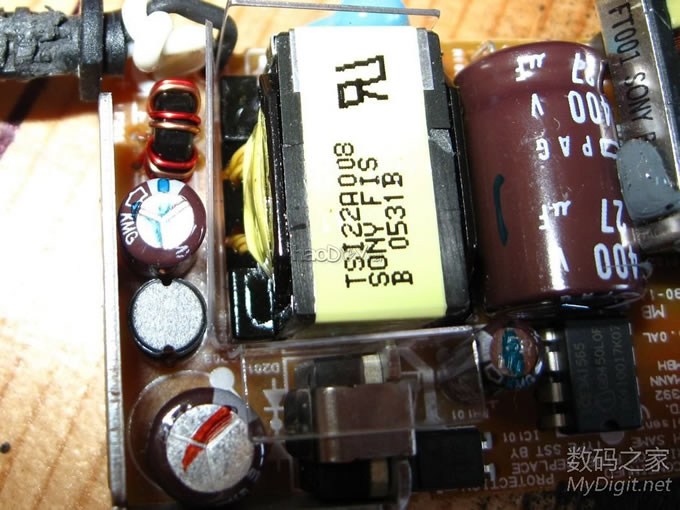

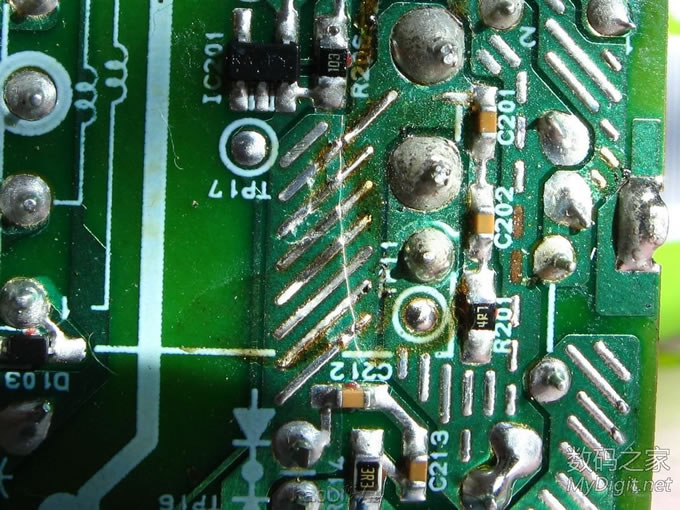

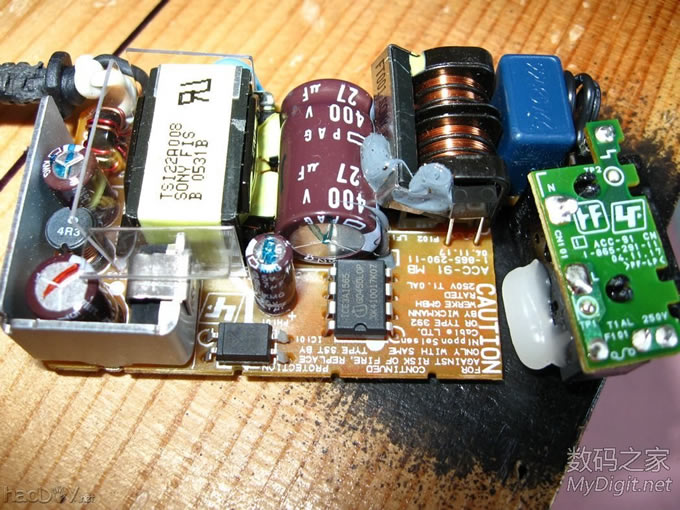

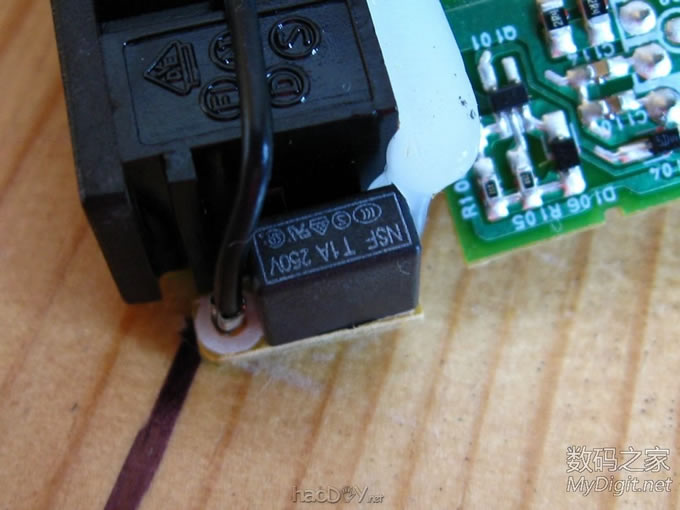

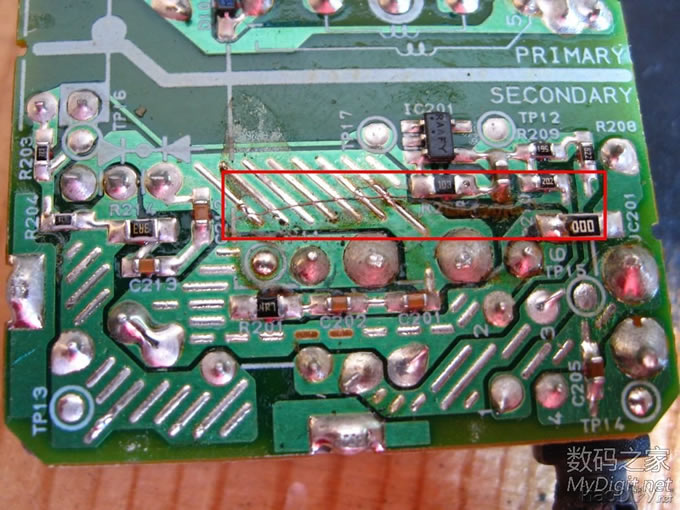

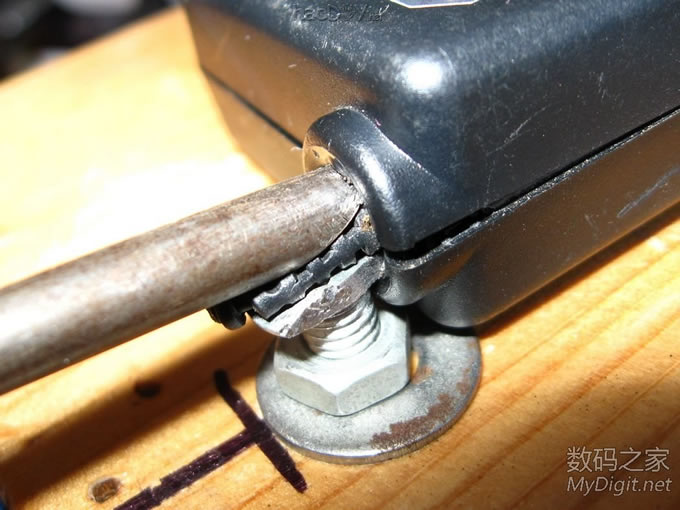

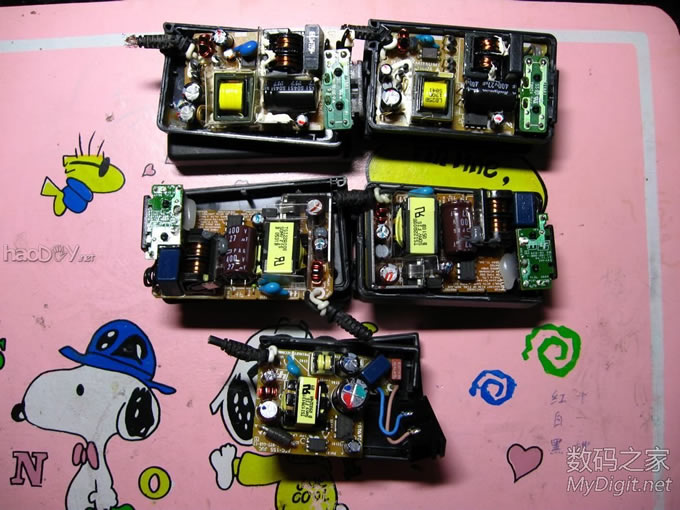

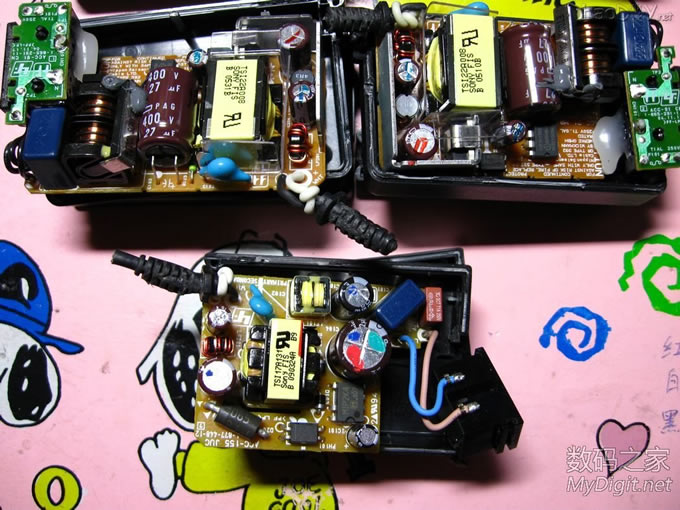

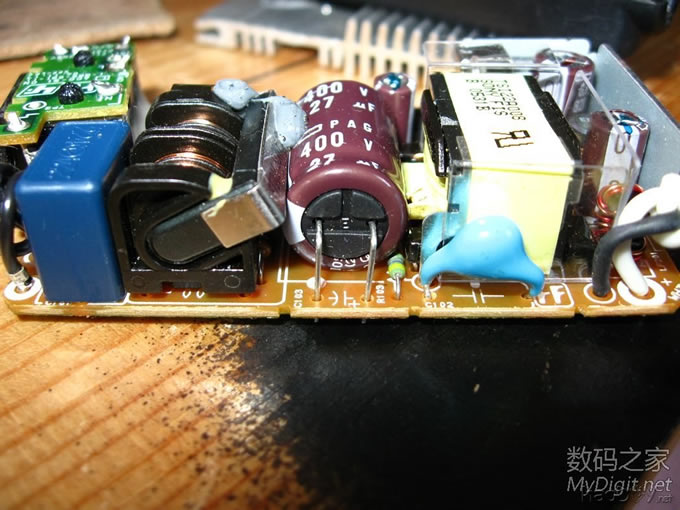

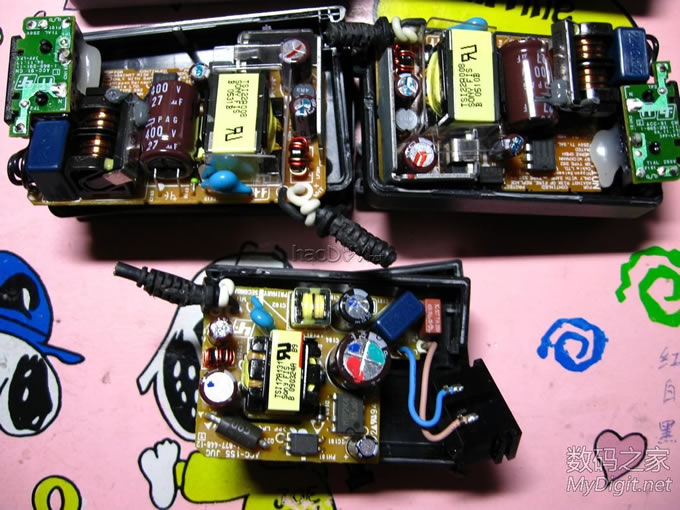

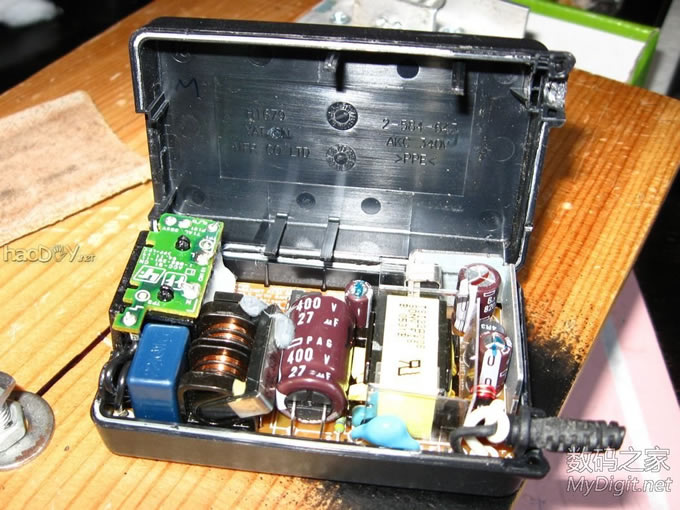

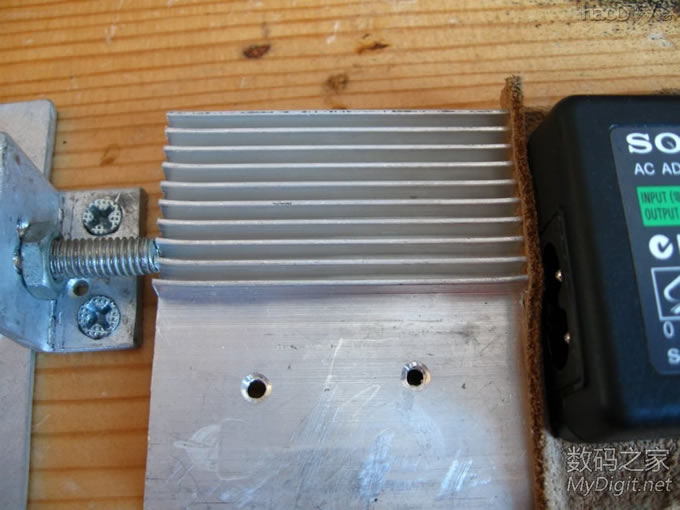

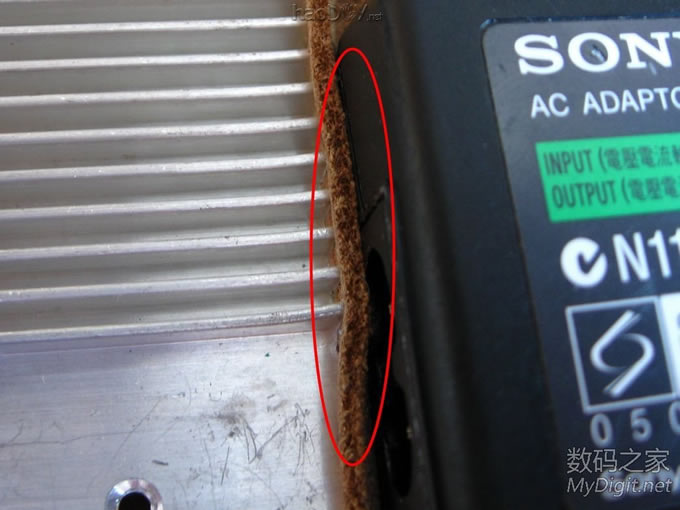

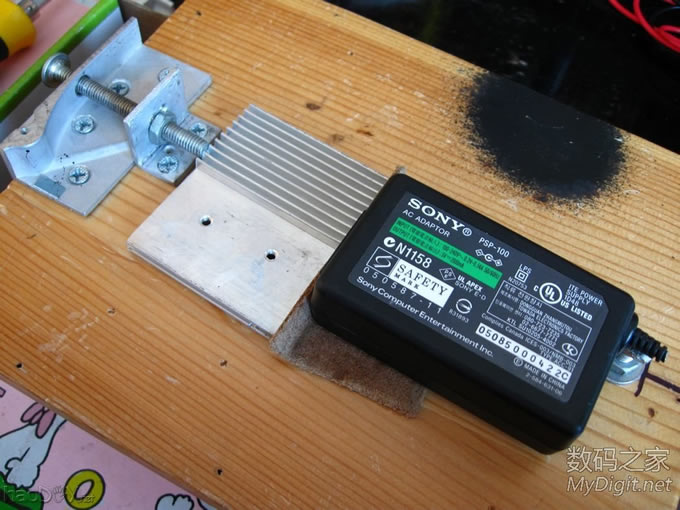

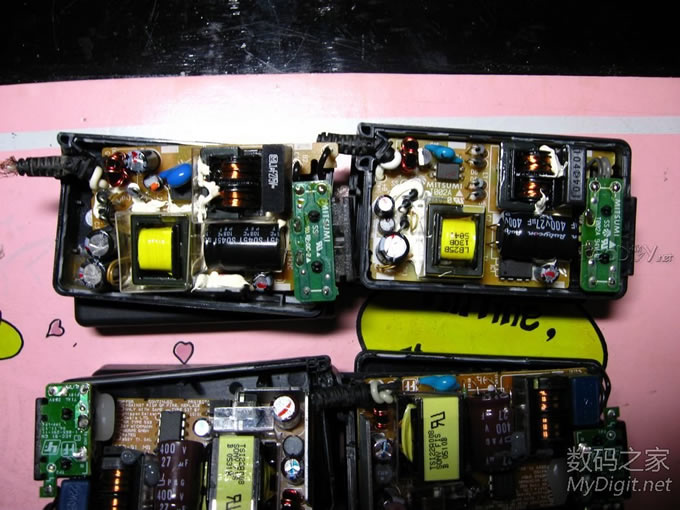

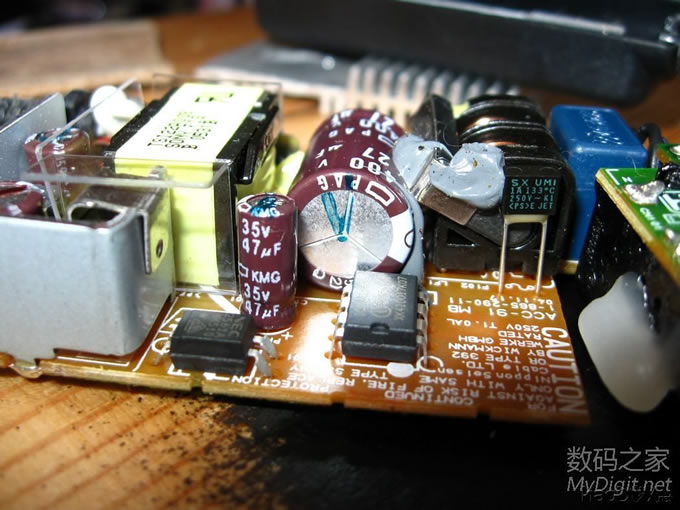

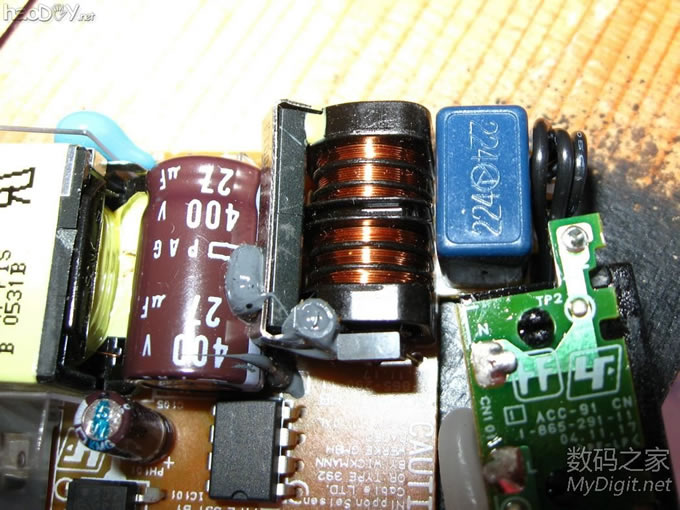

楼下继续。 接楼上。北方网通又犯病了，发了一楼的15图，就再也无法打开数码之家继续编辑了，只能放弃，现在已是深夜，继续编辑发图。各位抱歉！ 这个PSP-100电源有好多版本，很小巧，做工用料很好，是DIY的好材料。这个辅助工具被设计成大小电源通用，把这个小巧的电源固定好，需要辅助的顶丝延长部件，全貌是这样的  这是顶丝部分，用螺丝刀拧紧顶丝把电源固定好，顶丝其实就是个电脑台上面拆卸下来不用的螺栓，顶丝架和导轨是用硬盘外壳和PC电源的散热片制作的，我制作的比较粗糙  这电源很小，找个PC电源里面的烦热片做顶丝的延长  中间加个牛皮做缓冲，防止电源外壳被顶花，哈  看这里，这里才是关键，螺帽打磨的固定爪插入了，插入的深度很合适，既能牢固固定，又不至于插入太深破坏里面  然后呢，插入后固定好，用手头合适的工具利用杠杆原理，翘，撬  效果很好，稍用力就张开了  再大力点，张开更大了  然后呢，我都不好意说了，大家都懂怎么做。全部打开了鸟  貌似这货还可以，没的音采纳 的货还是很养眼      都说这货是好东西，的确很不错，背面  接楼上。 这个保险丝，我喜欢。  隐私，隐私，狗仔队的最爱。看这条裂纹，起初我还以为是我开壳不当，插入过深造成的内部伤害呢，放大镜仔细观察，认真看上面的焊锡痕迹和补焊痕迹，才确定这是原厂就有的，超声波焊接好好的外壳，也不可能是后来维修造成的。这条裂纹差不多横贯PCB板，割裂好几条导线铜箔，其始位置就是红框的起始位置，这么严重的瑕疵也能通过质检出厂，我都不说啥了，反正XX膜都能造假，这个就...........，嘿嘿  这是我利用报废螺丝批制作的辅助工具，主要是给非金属材料扩孔用的，没想到用在这里做撬棍是那么的合适。古人说：匠人手下无废物。看来很正确，虽然我只是个喜欢鼓捣垃圾的非匠人。  本帖正文到此结束。以下是那条裂纹的微距，没有目的，只想探究。话说拍这样的微距真的很难 ，主要是手不能有抖动，哪怕是一点点都不行，还懒得去翻找三脚架，只能这样了，大家对付看吧。注意裂纹以贯穿辅助散热焊锡条纹的地方，补焊的痕迹明显，TMD，这绝对是我开壳就看到的   晚饭后，把其余的几只都打开，上合影。这批电源虽然都是同一型号，但有好几个版本，同是采纳产和非礼宾产的，内部也不同
