【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘

时间:2017-08-03 16:06来源:数码之家 作者:飞向狙沙 点击:
之前逛闲鱼淘了一把104键机械键盘,外观很脏,同时上家比较脑残,原装国产凯华黑轴,自己换了一部分高特青轴,还是换的这一颗那一颗,那手感要多渣就多渣,想着全拆了整理一下顺便清理一下。在没有吸锡器的情况下费时良久才把轴全部卸下来,清理之后往回装,
       之前逛闲鱼淘了一把104键机械键盘,外观很脏,同时上家比较脑残,原装国产凯华黑轴,自己换了一部分高特青轴,还是换的这一颗那一颗,那手感要多渣就多渣,想着全拆了整理一下顺便清理一下。在没有吸锡器的情况下费时良久才把轴全部卸下来,清理之后往回装,结果因为白光手柄坏了鳄鱼夹子夹的,21V不小心进了键盘,然后主控就挂了,串键,痛啊。
      这种情况方案不外乎:一 买个键盘拆主控全飞线,但是还要投入,而且一旦这个主控挂了再换主控又要换个方式重新飞线。二 拆了分类卖了,但都是国产货不值钱。我就都不选,不就主控坏了么,自己做不就是了,还能练练代码。
      自己做主控听起来很难,其实实现起来很简单,硬件方面就是最小系统+USB识别+按键,基本上玩单片机的都玩过串口+按键,基本雷同,再没有其他的内容了。软件方面就是USB通信+按键扫描,USB通信网上都有完成的代码,按键扫描更没什么好说的了,就是平常用的矩阵按键。可能有人会觉得USB通信很难,确实很难,到现在我也没弄明白,但是没弄明白不弄就是了,想炒个豆芽会炒就行了谁也没说必须会发豆芽才行不是。
废话太多,开始上图,一楼图片,二楼硬件,三楼软件。
来个视频看看。

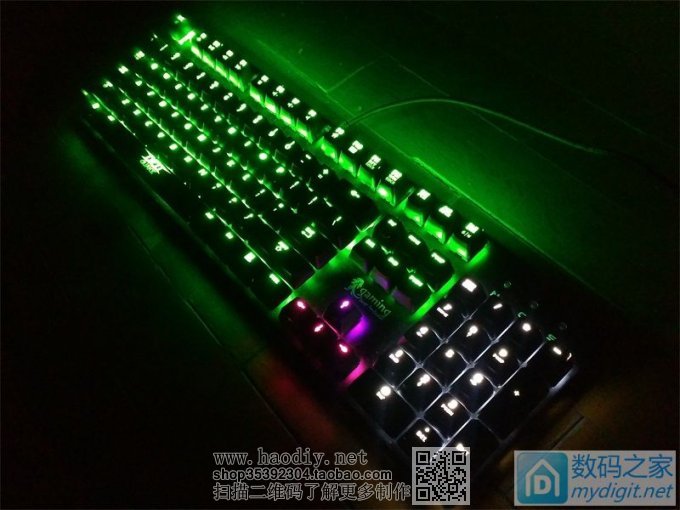

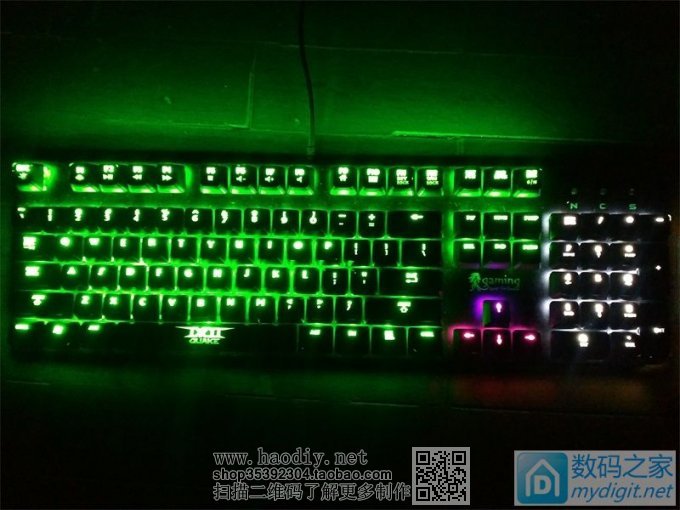

先上成品图。
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘

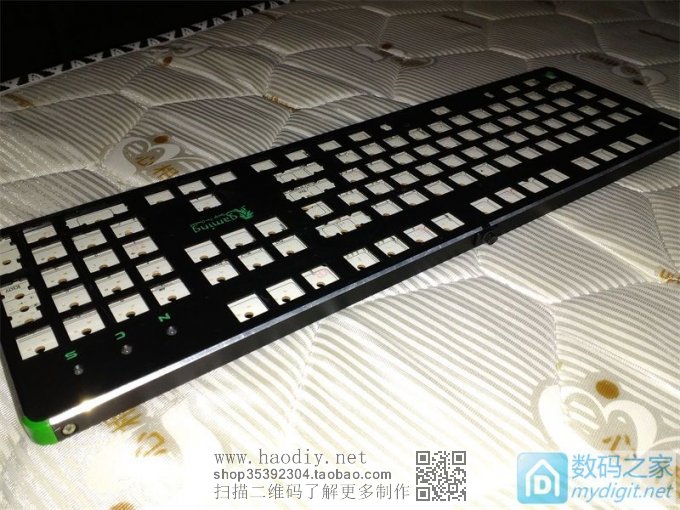

清理前没打算发帖,之前也挺脏,没图,开面就已经把轴拆完了。
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘

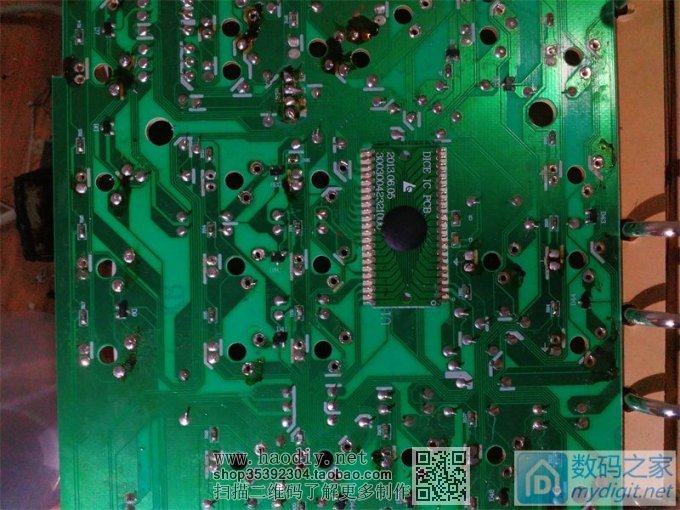

原装牛屎主控。已经串键,个别按键按下会识别好几个键。
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘

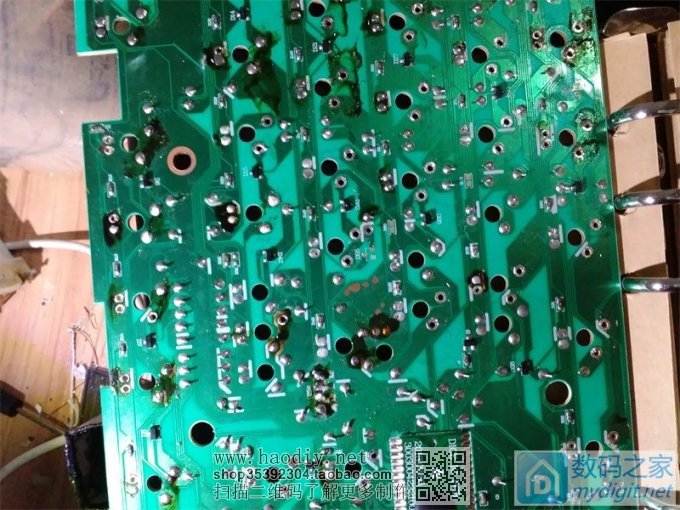

单面板,质量比较一般,个别LED焊盘翘起了。
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘

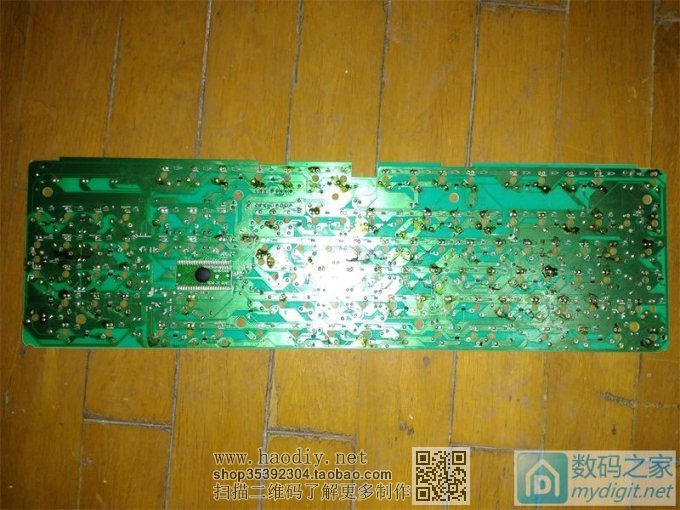

来个全图吧,再不看就看不上了。
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘

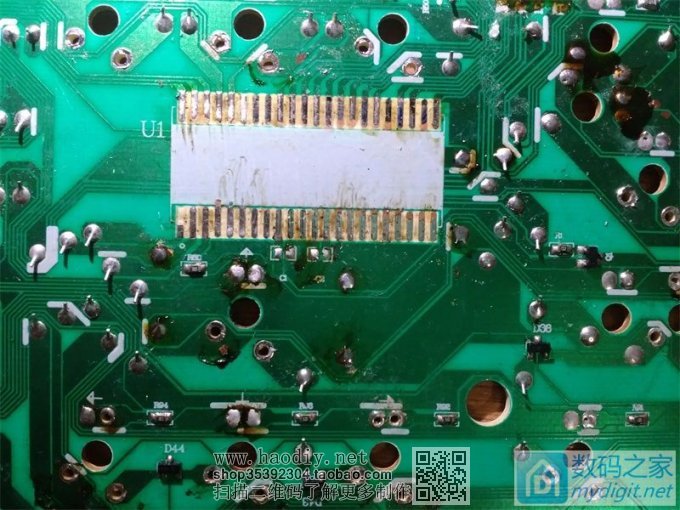

主控拆掉。
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘

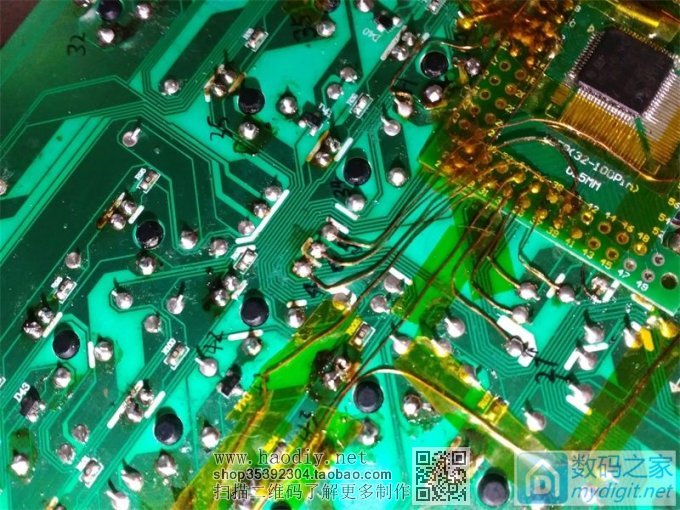

原主控比较窄,放不开,先查线路吧,做好往外飞。都标记好了。
[attachment=8117647]

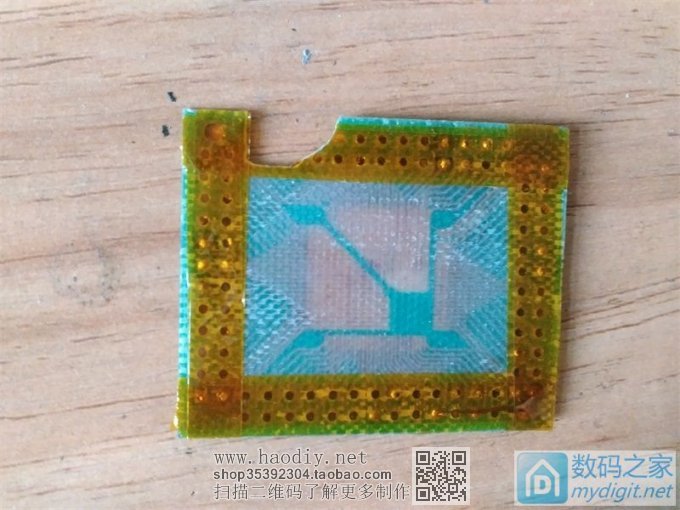

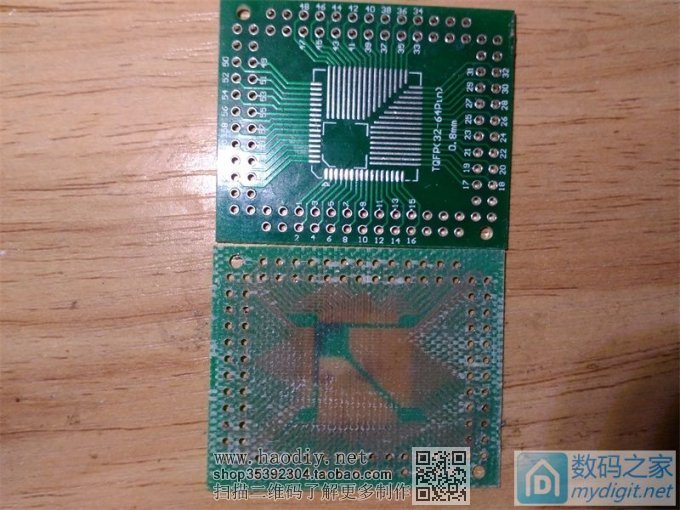

我等苦逼没钱自己打板,上转接板。
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘

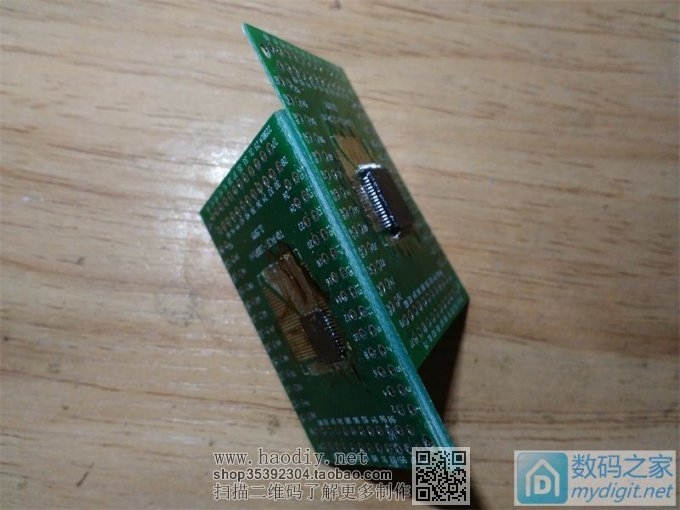

键盘空间较小,怕厚度不够,把转接板削薄点。
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘

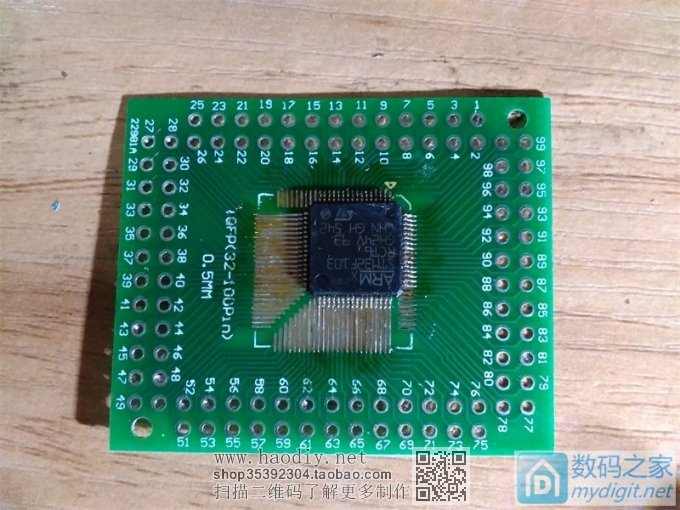

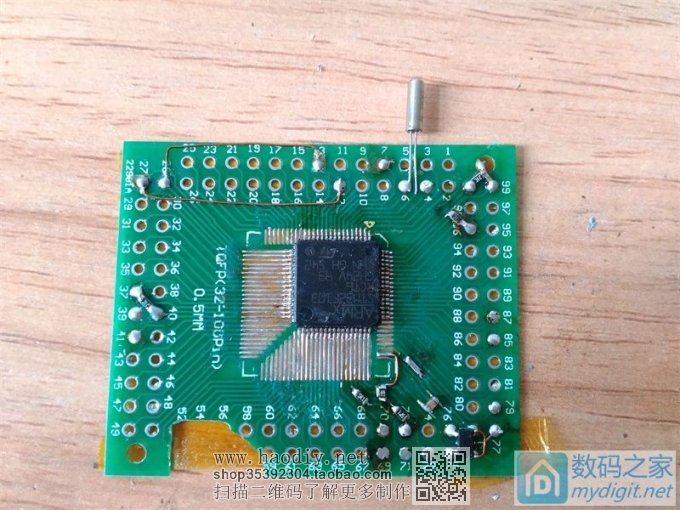

开始做最小系统,最后发现晶振出去占地方,又换到里面了。
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘
背面做好绝缘。
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘

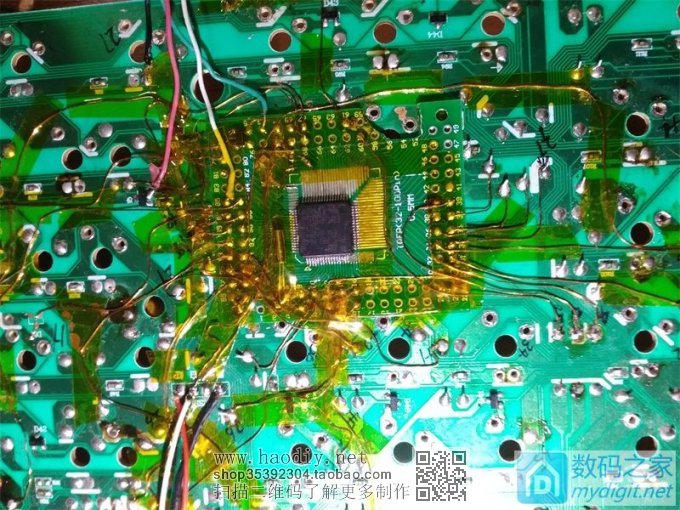

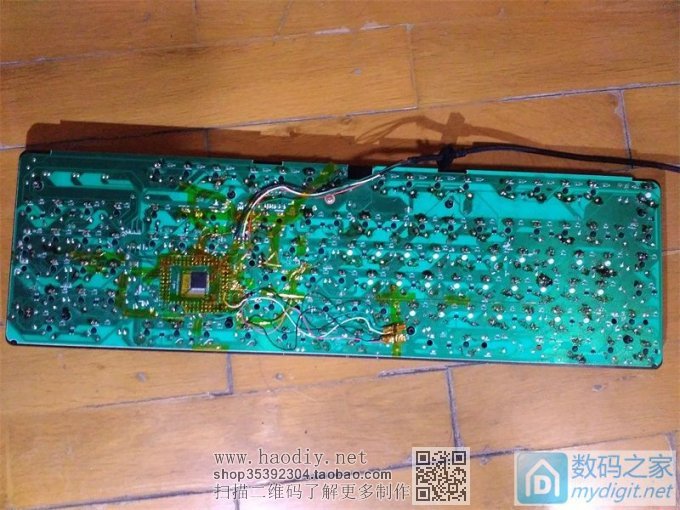

上板子。
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘

六块钱买的昆仑2号
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘

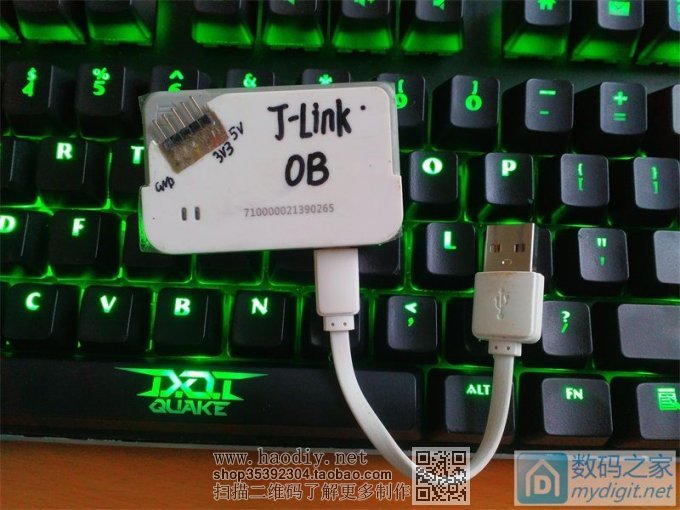

pos改的jlink,这次也出了不少力。
【狙沙】pos机助攻,自己做主控 修复主控击穿的机械键盘
[ 此帖被飞向狙沙在2016-07-13 17:02重新编辑 ]
