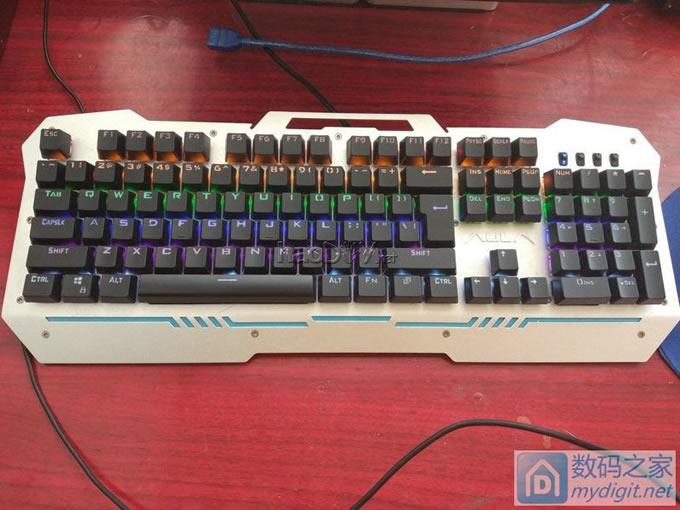

其实我曾经一直觉得玩机械键盘的人太浪费时间了，一定都是闲得蛋疼 偶然的一次usb延长线坏掉了，然后我就十分蛋疼，用无线鼠键接收器测试，然后修复usb延长线，结果延长线修好了，无线鼠键接收器坏掉了 然后在2016年7月1日一狠心一跺脚去淘宝买了一把机械键盘，也不知道买什么轴，就知道我不太喜欢玩游戏，卖家说游戏选黑轴，店里只剩下了青轴和黑轴 然后2016年7月5日，顺丰到货万分激动的打开包装，就是这货（这键盘当时没有拆机图，咸鱼卖的时候拍的）

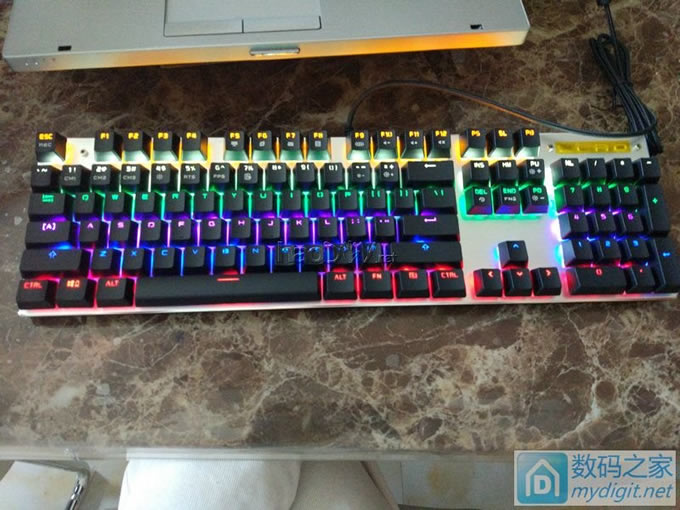

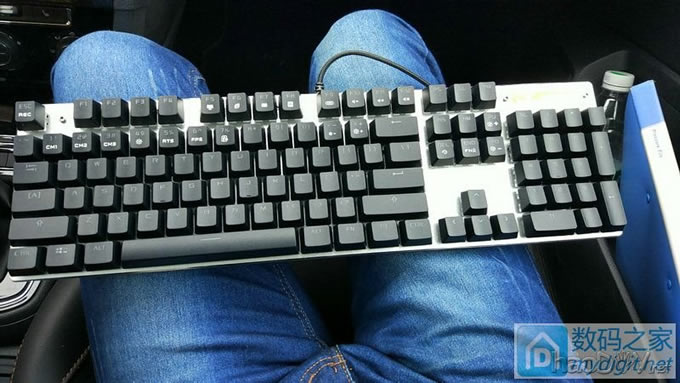

然后大约是2016年12月初发现，机械键盘为什么不能是无线的呢？ 当我意识到这个问题的时候我首先想到应该可以把usb线剪了，万能的淘宝应该有现成的无线模块，加装上去就好了 打开淘宝大失所望，淘宝找到了一家，美国产的无线hub，体积大不说，价格冻人，498，想想算了。。。 看看成品价格吧，87键的蓝牙无线最偏的价格也要200-300，关键我这人喜欢用小键盘，87键价格还那么贵，再看看104键的，md要命呀，样式不中意不说，价格更是吓人动不动就要上千，屌丝的我以前一直用50一套的无线鼠键，上千的价格对我来说是不可能的。。。。 百度看看吧，然后我就惊呆了，和我一样想法的人很多，手动改造无线，工程也把我惊呆了，等于重绘键盘电路图 然后无线的想法被搁置了几天。。。。。 终于在强烈的内心挣扎下，我还是决定改造一把屌丝价格的无线机械键盘 首先要做的就是处理掉上面那个已经用了快半年的机械键盘，因为我发现那个键盘并不是标准的长方形，强迫症患者不能忍受，去淘宝发现了一把119包邮的104键机械键盘，感觉样式比较喜欢，然后咸鱼定价119，邮费10元就把我人生中第一把机械键盘挂了上去，大约2天后的一个晚上一个人拍了下来，话不多说，立马把淘宝加入购物车已久的新机械键盘拍下，等待收获改造。。。 想改造无线，还需要一把无线键盘的无线模块，找了个按键布局差不多的无线鼠键，30包邮，拍下。。。 2016年12月25日，机械键盘签收，心中那叫一个激动呀

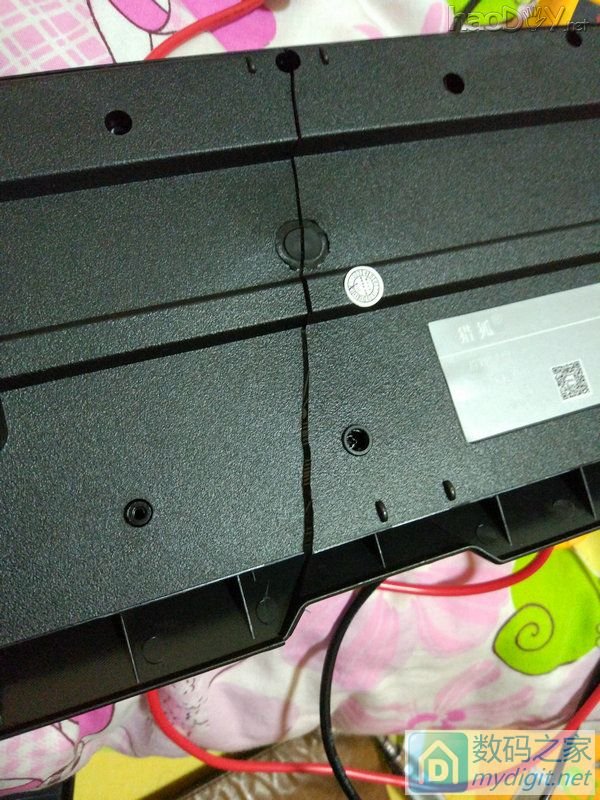

怎么说呢，东西感觉还可以吧，毕竟119的机械键盘，估计连入门级都算不上，做工还凑合，键帽装到轴上键帽可以带动轴轻微晃动，导致按键可能会不太规整，算了119不纠结细节了。。。。 看外观月看越中意，插上电脑没有10分钟拔下，放到角落吃灰，静静等待无线鼠键到来后开始改造。。。 2016年12月28日，30包邮的无线包邮鼠键签收，签收的时候我并没有选择验货，然后到家后拆快递时我还在想，包装这么单薄，键盘会不会受伤呢？ 结果还真没让我“失望”果真死的很惨。。。

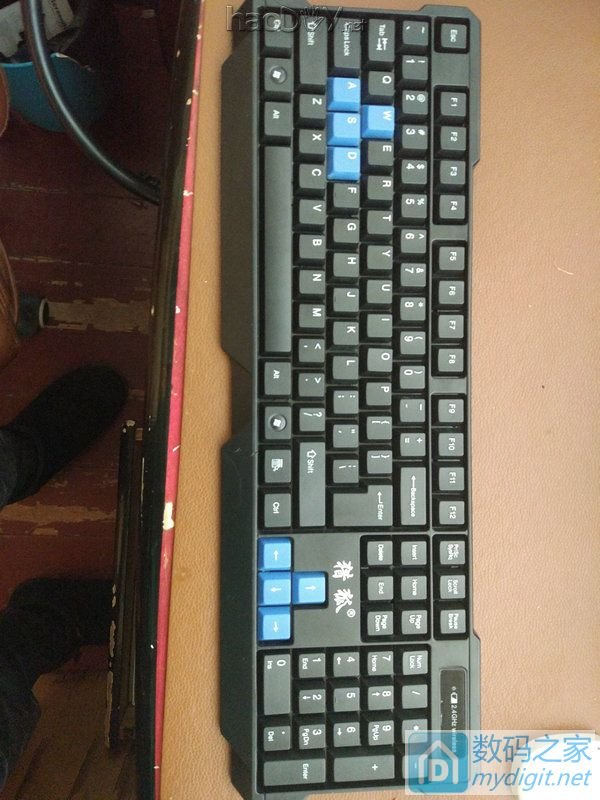

讲真，这薄膜键盘还不错，30包邮还带鼠标 然后找卖家，卖家处理态度更让我吃惊，本以为会给我重新发一个，结果卖家直接让我签收，然后退款给我，我那叫一个激动呀，我本身就像拆模块用，再退款给我，等于白给我模块用。。。。。 狼吞虎咽的晚饭过后就要开始改造机械键盘了。。。 其实百度看了一些别人改造的经历我也没细看，大致思路就是，切断机械键盘所有电路，然后按照无线键盘电路重新飞线 嗯，对你没听错，全部切断，全部飞线。。。。 你要知道这可是104个按键。。。。。 要开始改造了，我的内心还是非常激动的，先开始拆机械键盘

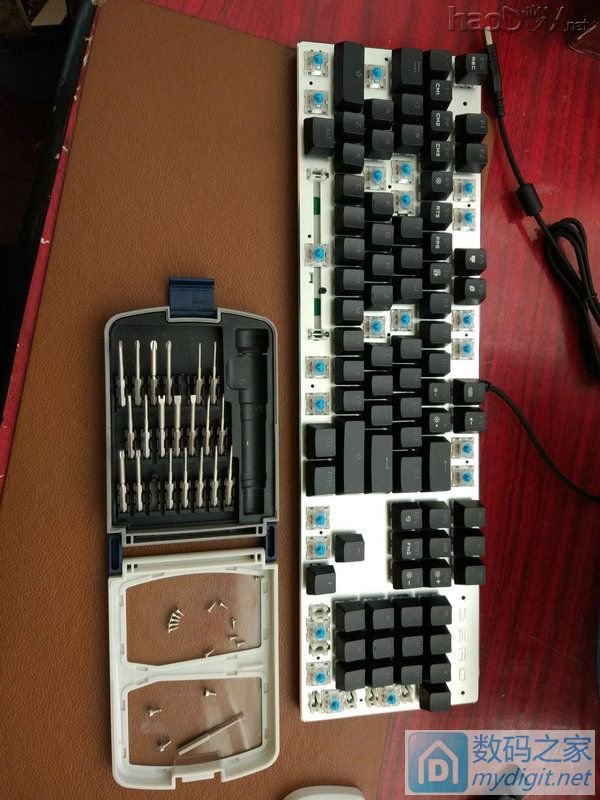

本来打算哪里有螺丝就拆那里的键帽，不打算把全部键帽都拿下，后来想想都特么全部飞线了，也不在意拆装一次键帽了（后面的改造之路正面拆掉全部键帽是必须的）

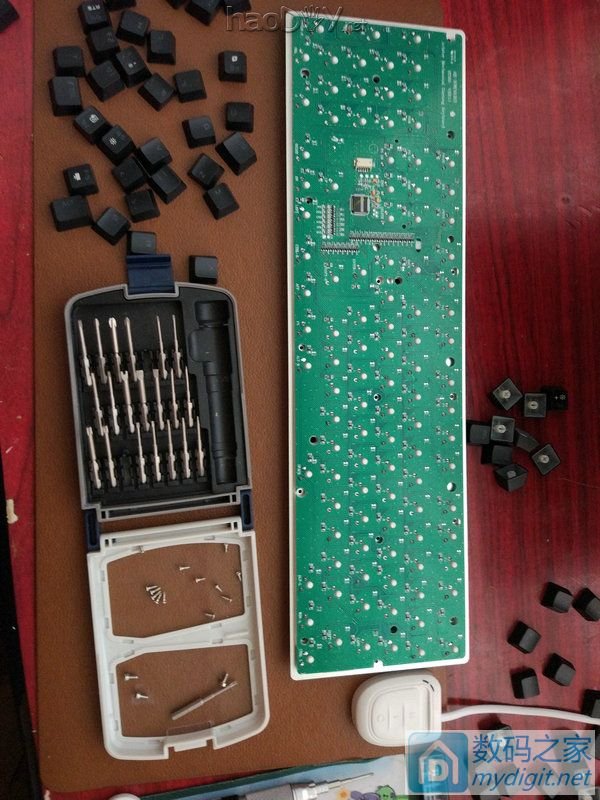

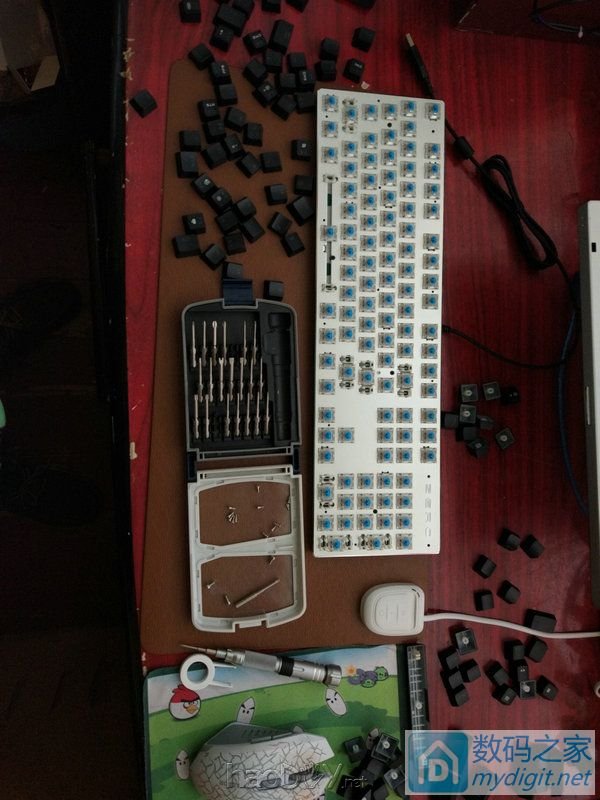

拿掉所有键帽，拆掉后壳，观察电路发现，原来机械键盘的电路，用水平和垂直接的矩形键盘，然后我就想，万一无线键盘电路也是这样是不是就不用大面积飞线了？此时我的内心是异常激动的

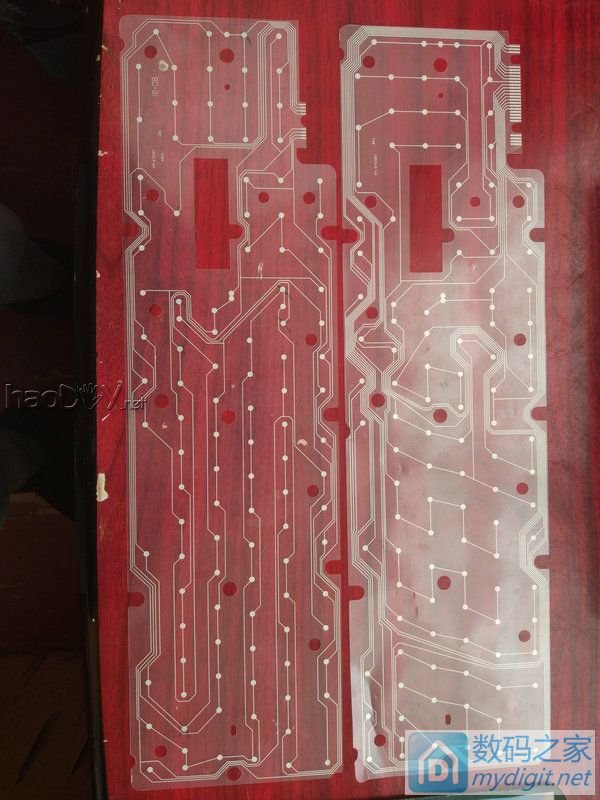

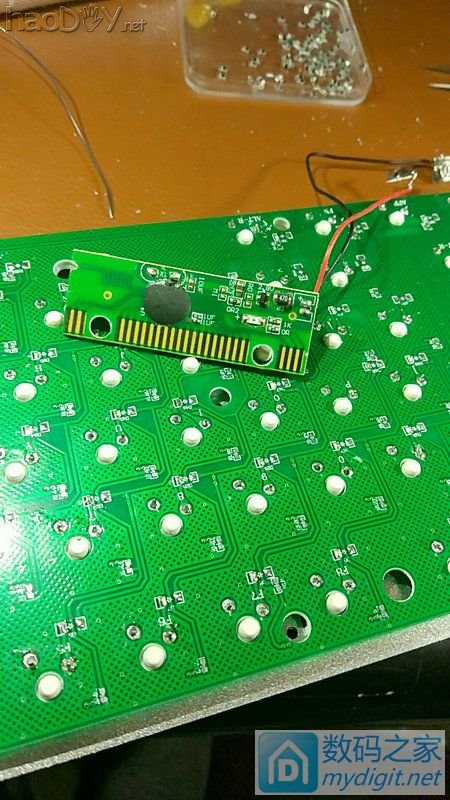

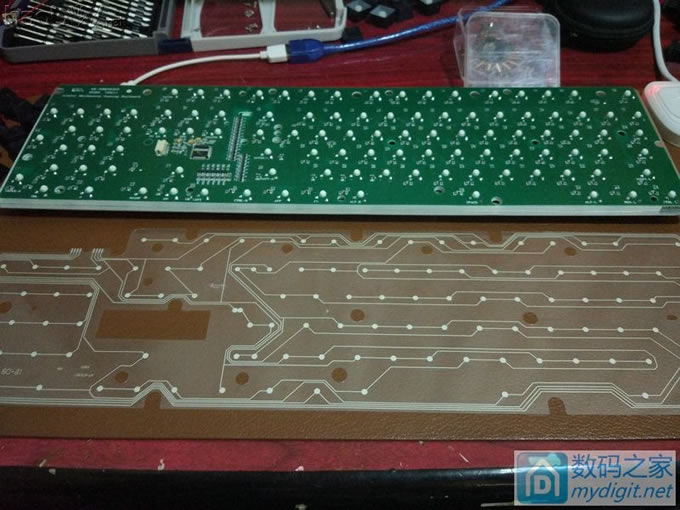

事实证明，我在做梦。。。薄膜键盘电路图和机械键盘差多了。。。。 薄膜键盘无线模块。。

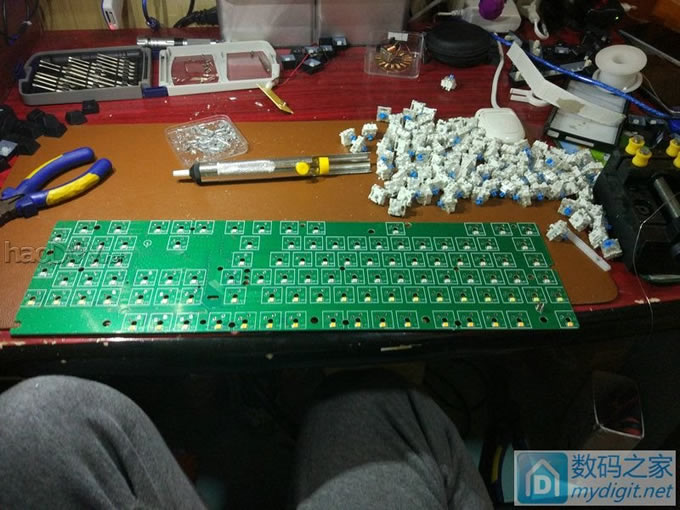

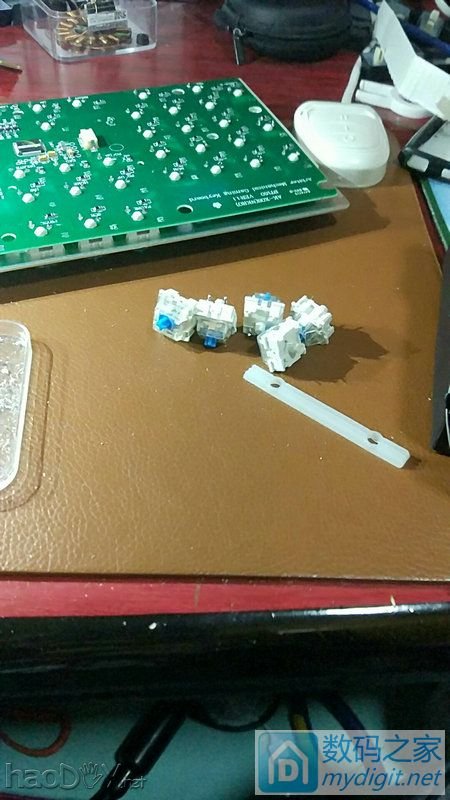

然后正当我准备把机械键盘全部电路切断时，我发现原来机械键盘，正面也有电路，需要对pcb正反面操作，也就是说，要把104个轴也要全部拆装一次。。。 要了命了。。。在这个问题上我纠结了一个小时，结果我发现键帽都拆了，也不差拆104个轴了。。。

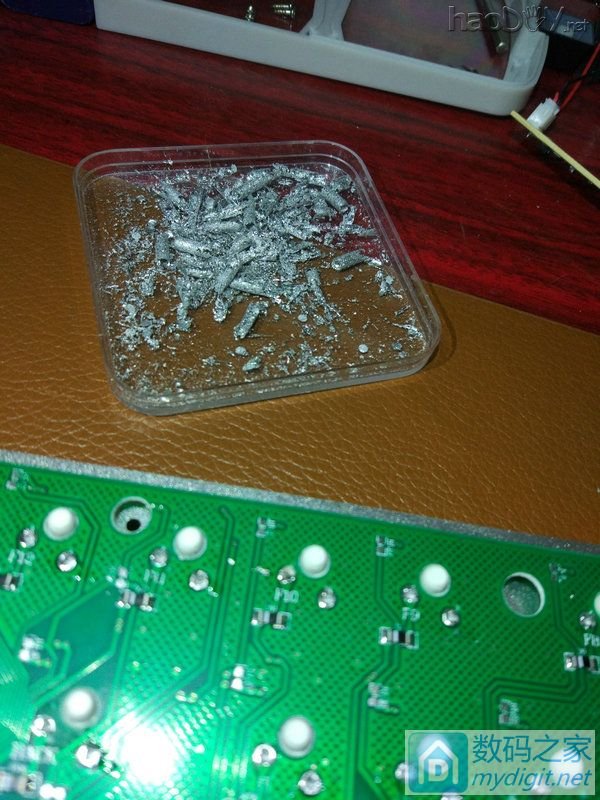

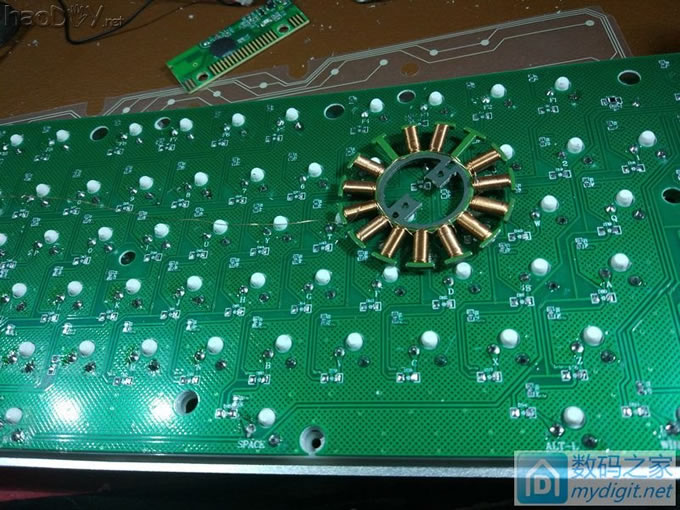

我的内心时崩溃的，大母手指按吸锡器都要按废了。。。。早知道要拆轴，我应该买一套好一点的轴装上了。。。 然后一顿狂切电路板。。。。 （忘记拍图。。。） pcb背面每个轴连接的地方都有一个1M的电阻，虽然不知道为什么，但是省得切电路板了。。。 （忘记拍图，后面的电路板可以看到。。。） 我用热风枪拆的。结果电路板没有预热，直接350°拆，加上板子太薄，然后pcb变形。。。反正放在桌子上不是平的，最高点和最低点相差10mm左右。。你有没看错10mm，变形就是这么大。。。。 （忘记拍图。。。） 然后，我竟然傻呼呼的直接把104轴装上去了。。。。 现在想想都后怕，万一led电路也要正面飞线怎么办，万一有没有切断的电路怎么办，现在想想这样做是非常错误的，错误至极，希望后人不要踩坑，后面标注为什么会“错误至极” 104轴全部装上，找到一个软驱的电机线圈，就准备开始飞线。。。此时大约午夜11点左右吧。。。
对照薄膜键盘准备开始飞线了。。。
图多请移步楼下。。。 我就不信还给我吞楼！！！！！ 上次花了接近一个多小时码的二楼还得重新码，求安慰。。。
