【参赛】用闲置固定电话机制作内部对讲电话

时间:2017-05-28 21:53来源:www.crystalradio.cn 作者:dingqisheng 点击:
由于手机的普及,固定电话用户越来越少,不少家庭都有一到几部闲置的固定电话机,扔了可惜,放着没用,不妨用两部电话机做成对讲电话,既实用又可作为儿童玩具。 为了做本装置,我开始留心网上关于电话机的资料,并下载了一个这样的电路: 但这个电路不能响
 由于手机的普及,固定电话用户越来越少,不少家庭都有一到几部闲置的固定电话机,扔了可惜,放着没用,不妨用两部电话机做成对讲电话,既实用又可作为儿童玩具。

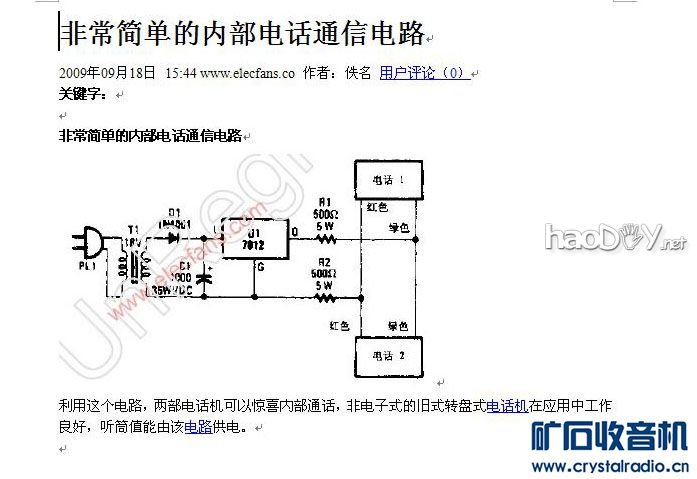

    为了做本装置,我开始留心网上关于电话机的资料,并下载了一个这样的电路:

【参赛】用闲置固定电话机制作内部对讲电话

    但这个电路不能响铃,如何让对方知道你要通话呢?

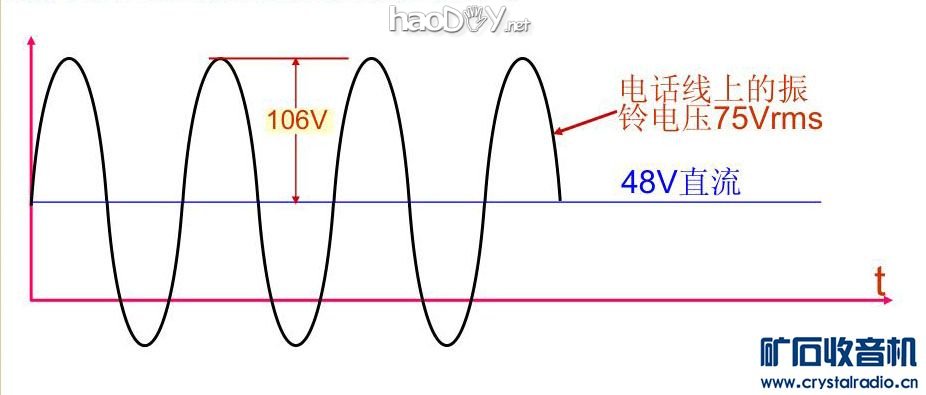

    又从网上找到了一个电话机电源波形图片: 48V直流电压是通话电源,上边叠加了一个交流振铃电源。

【参赛】用闲置固定电话机制作内部对讲电话

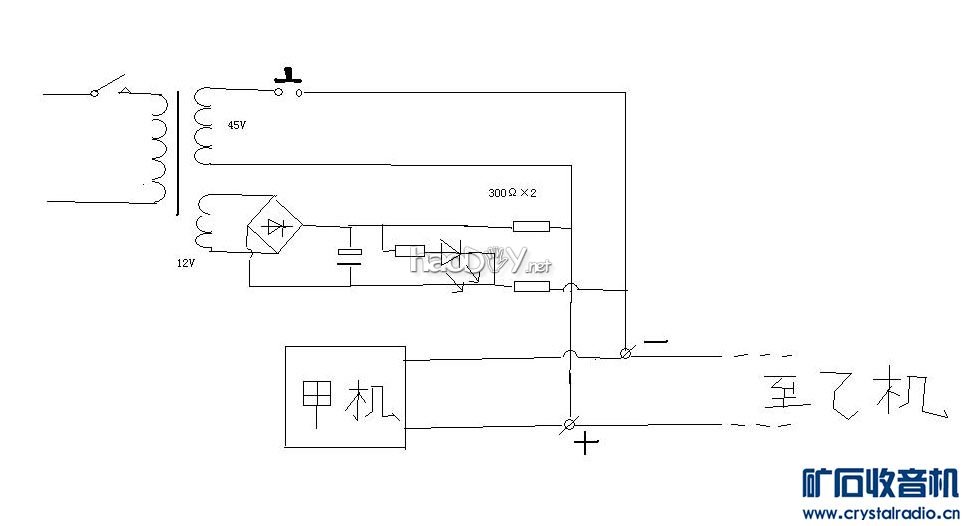

    根据以上资料画出电路图如下:

【参赛】用闲置固定电话机制作内部对讲电话


所用元件:
    1)12——15V+40——50V双绕组变压器
    2)整流桥或4个1N400X整流二极管
    3)一个25V470——1000微法电解电容器
    4)2个0.5W300欧姆电阻
    5)发光二极管及3K限流电阻
    5)按钮一个
    6)电源开关一个
    7)接线柱一对
    8)双线电线(长度根据需要确定)

制作:
    我用的是废充电器机壳,把变压器用螺丝拧在机壳中部,其余电路装在一个小电路板上,在合适位置按上按钮及电源开关,输出接在接线柱上。注意分清正负极。

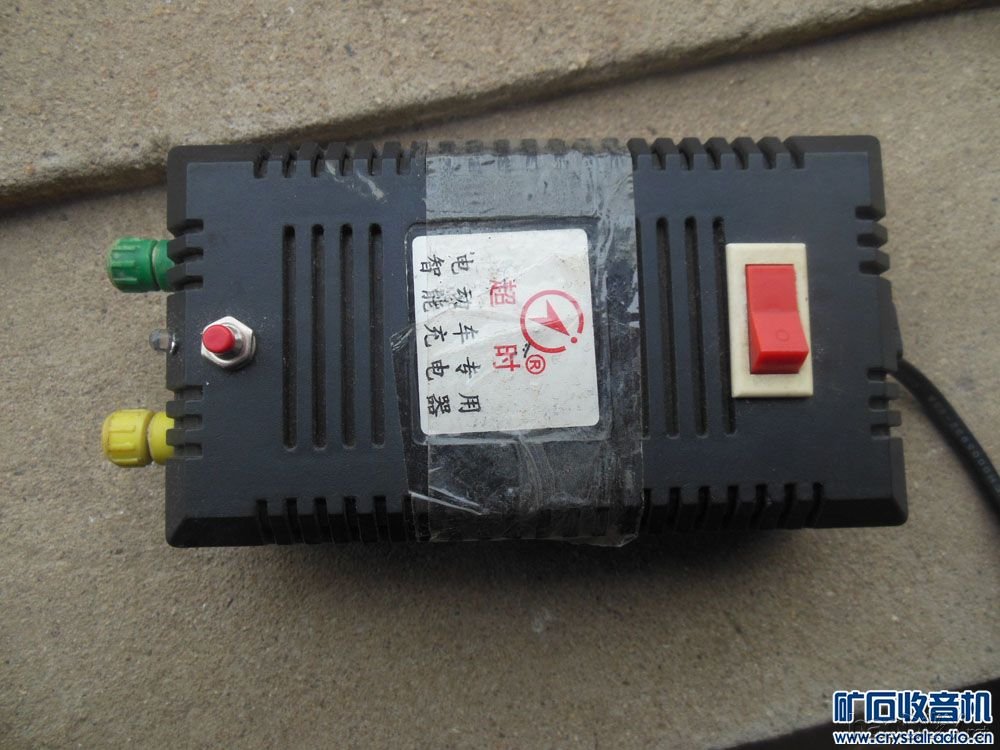

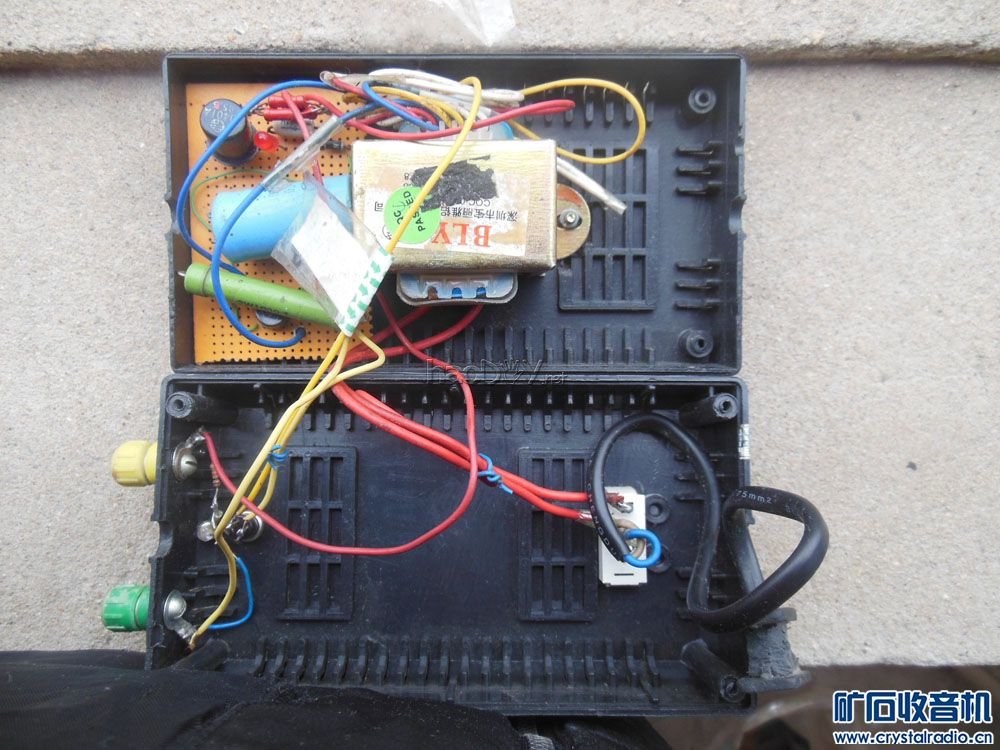

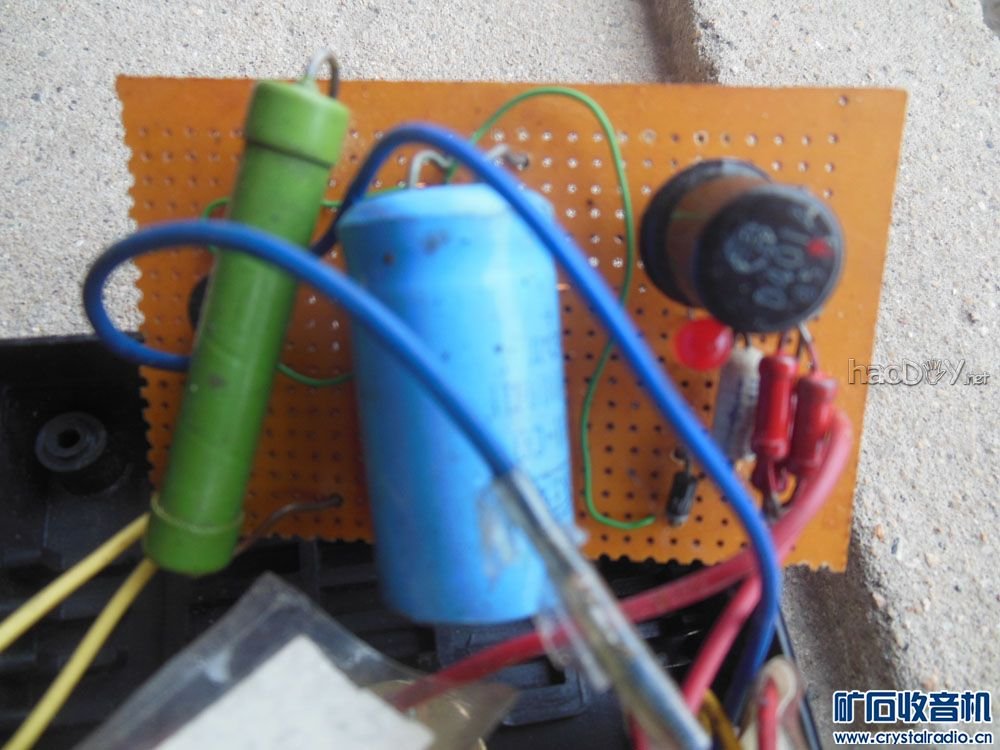

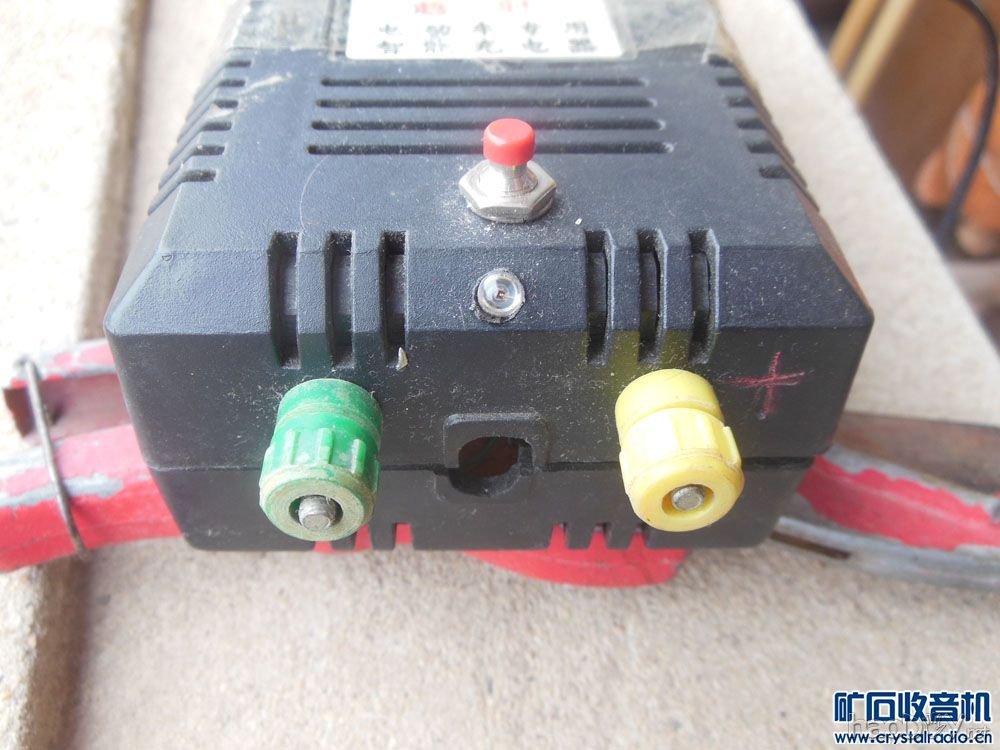

实物图如下,另一方同样:
【参赛】用闲置固定电话机制作内部对讲电话【参赛】用闲置固定电话机制作内部对讲电话【参赛】用闲置固定电话机制作内部对讲电话【参赛】用闲置固定电话机制作内部对讲电话【参赛】用闲置固定电话机制作内部对讲电话

    接外线时双方不要接错正负极,可先在一方接好线并打开电源,对方用万用表测量来线极性,接在本机相应的接线柱上即可。


    照片上两个300欧姆电阻我根据手头的元件用了不同的电阻,不要被误导了,仿制者可用两只同样的
0.5W300欧姆电阻安装。

使用方法:
    1)双方把电源线插在市电插座上。
    2)需通话方打开本机电源开关,这时指示灯亮。
    3)不摘机按下铃声按钮,此时两机同时响铃。
    4)对方打开本机电源开关,不摘机按下铃声按钮回铃。
    5)双方摘机通话。
    6)通完话双方挂机,关闭电源开关。
