DIY个400G双泵自吸无桶超滤RO一体纯水机(2)

时间:2017-07-09 14:54来源:数码之家 作者:半罐水 点击:
因为我这台是自吸泵,所以机器不用低压保护开关了,低压开关要接自来水的RO机才用,缺水断电保护,自吸的装上低压开关就不开机不工作啦,所以不装低压开关,把控制盒低压开关两根出现短接就可以啦,机器工作注意不
因为我这台是自吸泵,所以机器不用低压保护开关了,低压开关要接自来水的RO机才用,缺水断电保护,自吸的装上低压开关就不开机不工作啦,所以不装低压开关,把控制盒低压开关两根出现短接就可以啦,机器工作注意不要缺水。

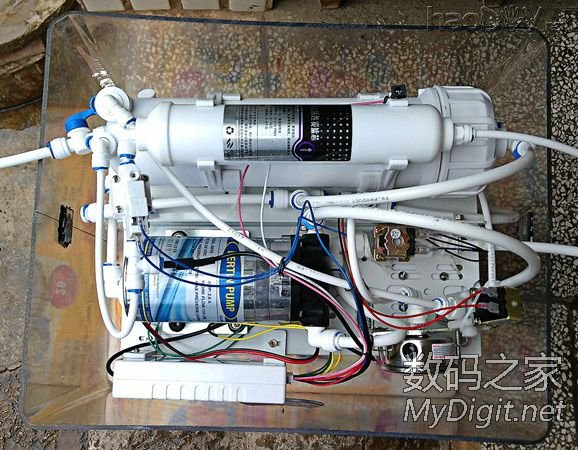

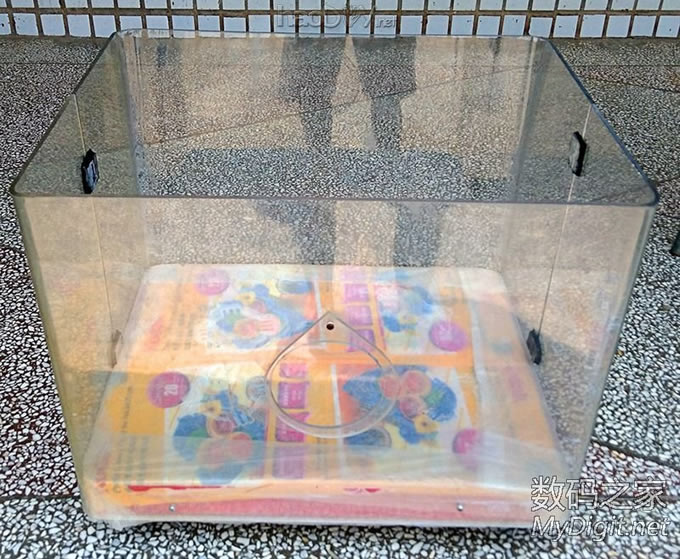

我用到一个带4个万向轮的亚克力箱子,以前収的闲置物品--抽奖箱,自吸RO机装里面刚刚好,用的时候推出来,不用収房里盖上一塑料布防尘,棒棒哒。

RO机滤瓶、管道的链接,都有配套的连接连接头、PE管快接、直通、90度弯头、三通,丝牙的先用生料带缠绕上10--15圈再装就不会漏水啦,PE管快接头连接只要裁好PE管往快接里使点劲一插,卡上卡片就好了,很方便。

大家看下我最初DIY的这个初号机:
DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机



初号机,单泵,泵供水量不够,废水比小,废水中杂质、钙镁等金属离子浓度高,容易在RO膜上形成结垢、堵塞RO膜,RO膜堵了就报废了,所以废水比调过小了RO膜会短命,还有废水比小了会使出来的纯水TDS值升高。所以一般家用RO机,50G、100G的推荐废水比(好水:废水)是1:3
400G的推荐废水比(好水:废水)是1:3或1:2。

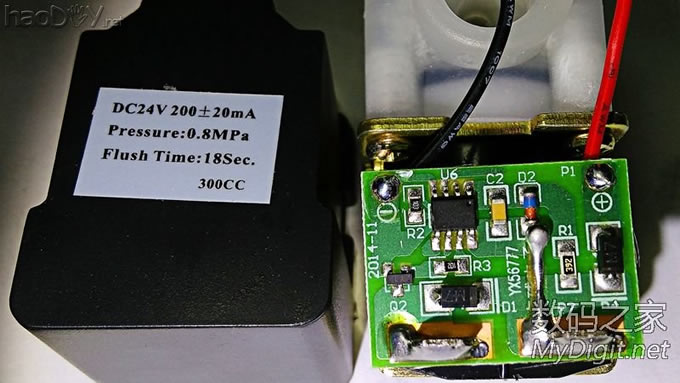

初号机用了几天,因为泵供水量不够影响RO寿命和出水量,很纠结,还是决定再加一个泵,双泵并联供水,网上买泵,又看见超滤,不贵、很便宜,又买一个超滤膜和滤壳,搞成双泵并联供水工作,在RO膜前面加了一级1812超滤膜(1812膜壳也就是50G RO膜壳啦),5级滤芯出来过超滤后给RO膜,稳定工作几天了,RO废水比电磁阀换回1500CC的了,RO膜前压力和出水量、废水量都正常了。1812超滤膜要求开机冲洗一下,正常工作中超滤膜是没有废水的,得加一个冲洗电磁阀,网上看了下,只有开机18秒冲洗带300CC废水比的电磁阀,只有买回来改造一下了,把18秒冲洗带300CC废水比的电磁阀的电磁线圈和控制板拆下来,就是上半部分拆下来,换到另一个普通进水电磁阀的下半身上就OK了,最后就得到一个开机18秒冲洗的进水/排水电磁阀了,这个18秒冲洗电磁阀装到超滤膜污水口,电磁阀接线和RO废水冲洗电磁阀并联就成了,注意18秒冲洗电磁阀分正负极的。全部装配起来,我这超滤RO一体机每次开机18秒超滤膜自动冲洗,然后RO膜冲洗几十秒,最后正常制水工作。

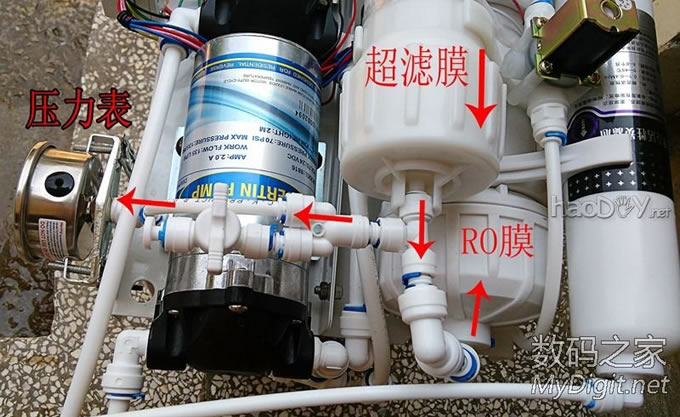

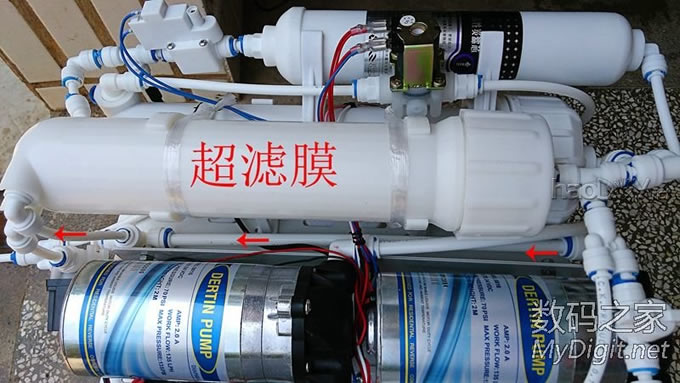

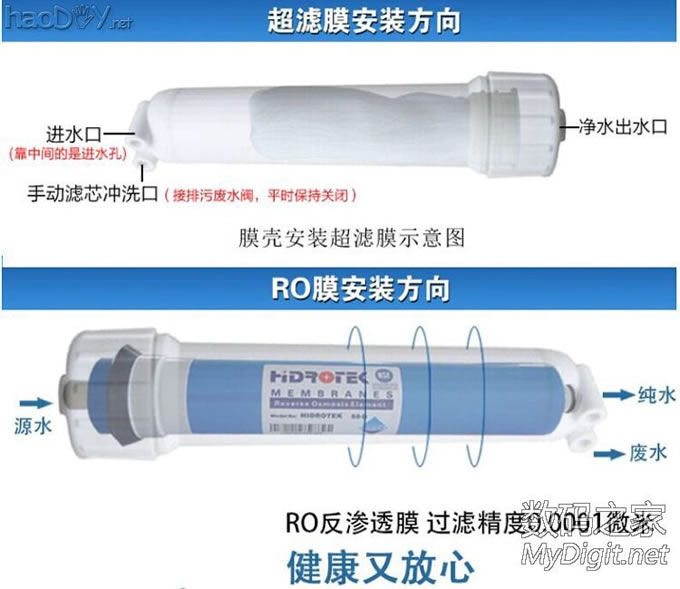

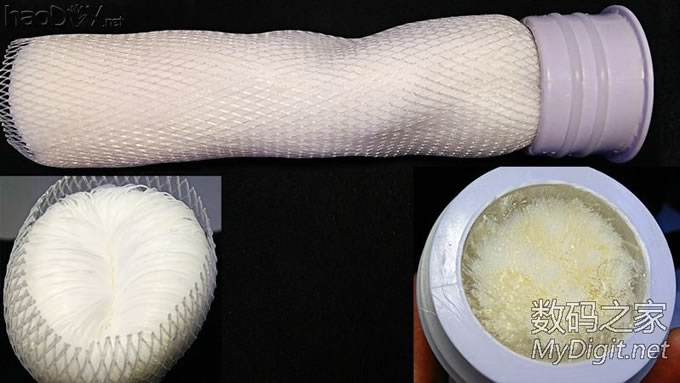

超滤膜照片和工作原理:超滤膜和RO膜的安装和进出水、废水口,安装要注意
DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

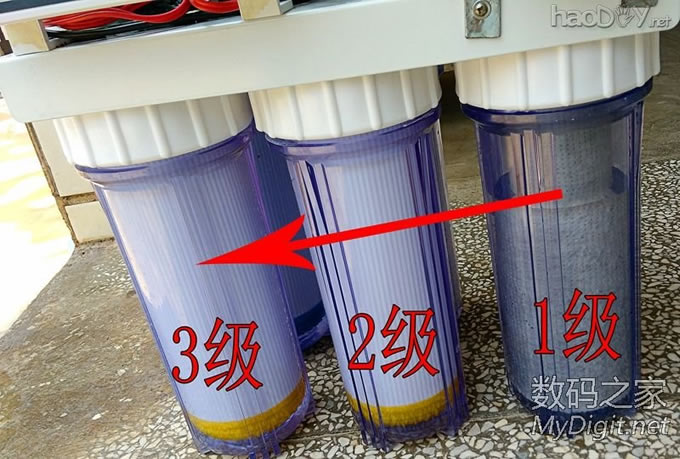

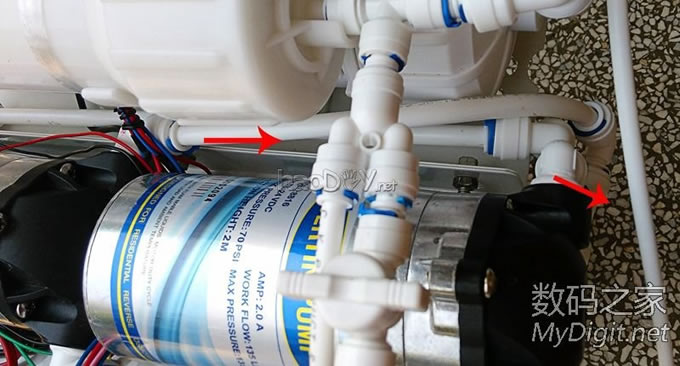

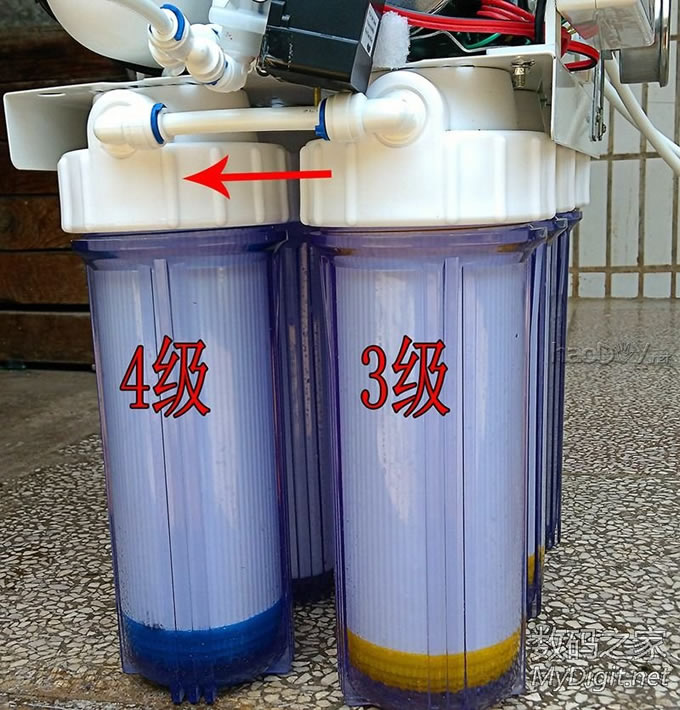

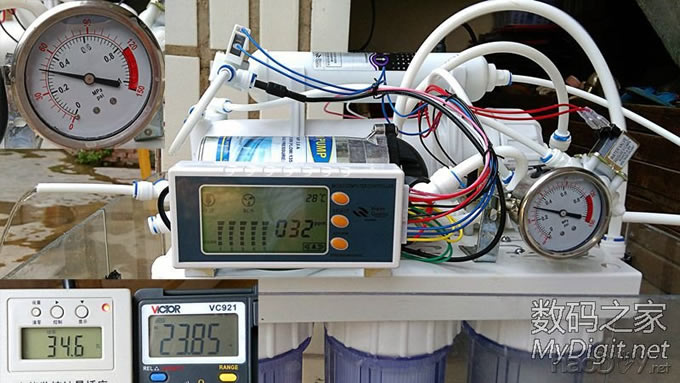

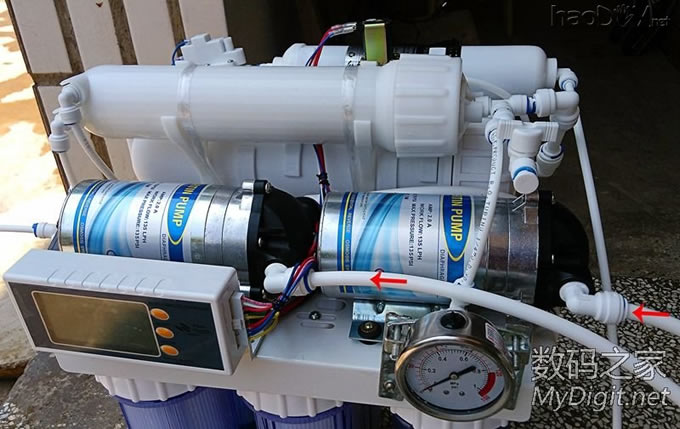

下面是我400G双泵自吸无桶超滤RO一体纯水机的照片,结合图示大家看流程
红色箭头是表示水流方向
DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机


补充一下:

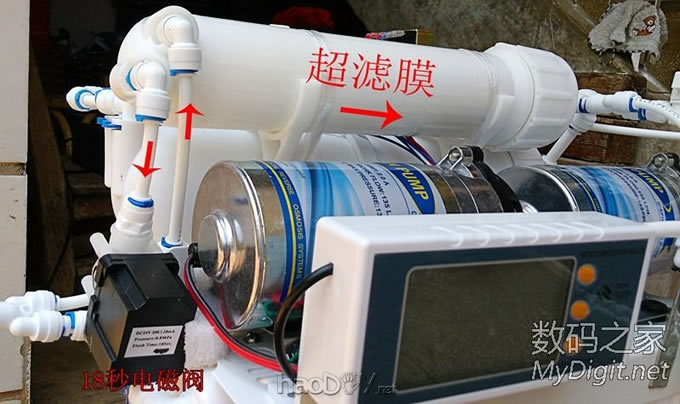

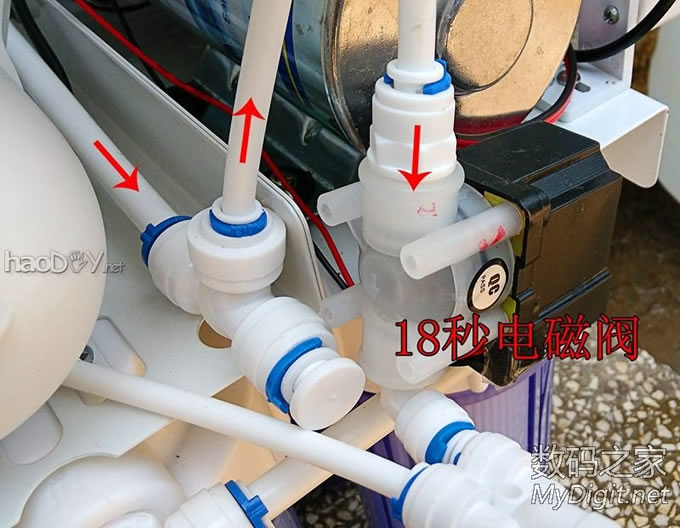

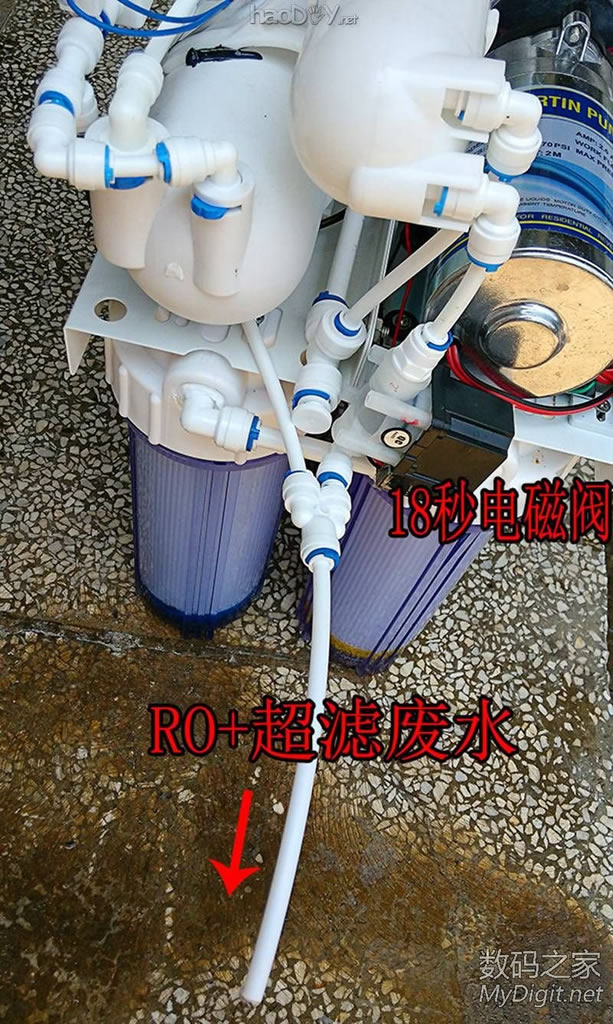

1812超滤膜要求开机冲洗一下,正常工作中超滤膜是没有废水的,得加一个冲洗电磁阀,网上看了下,只有开机18秒冲洗带300CC废水比的电磁阀,只有买回来改造一下了,把18秒冲洗带300CC废水比的电磁阀的电磁线圈和控制板拆下来,就是上半部分拆下来,换到另一个普通进水电磁阀的下半身上就OK了,最后就得到一个开机18秒冲洗的进水/排水电磁阀了,这个18秒冲洗电磁阀装到超滤膜污水口,电磁阀接线和RO废水冲洗电磁阀并联就成了,注意18秒冲洗电磁阀分正负极的。
DIY个400G双泵自吸无桶超滤RO一体纯水机

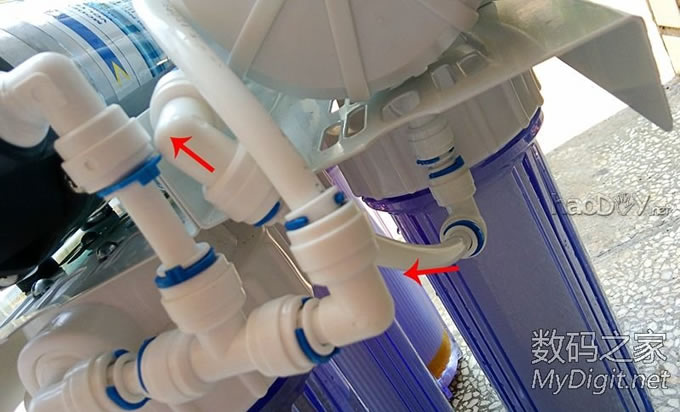

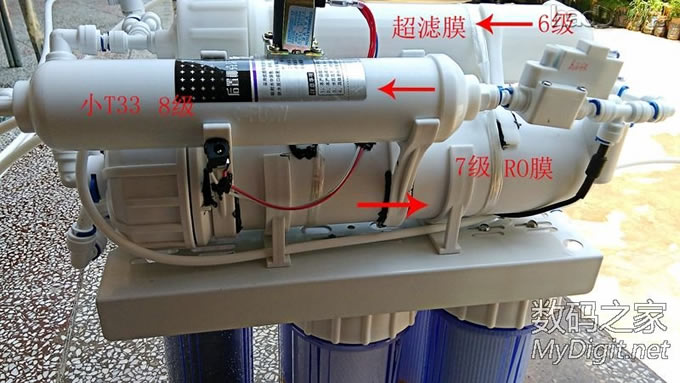

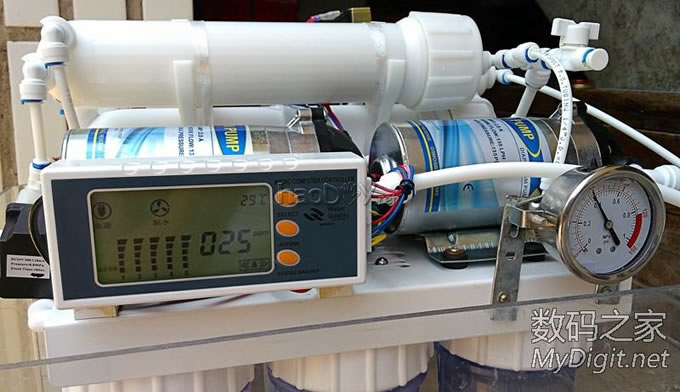

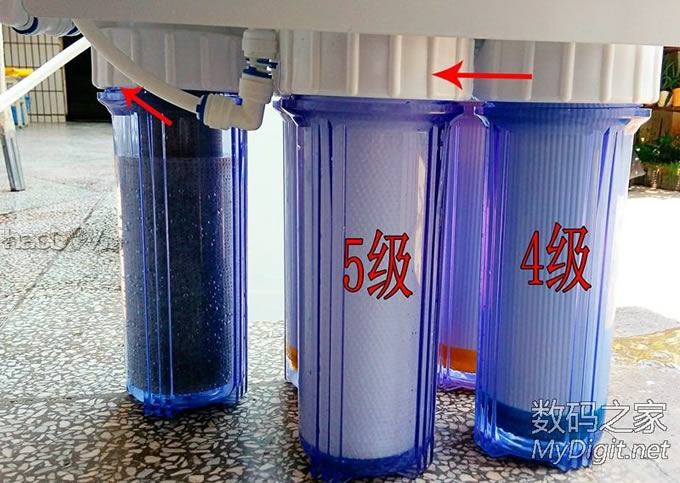

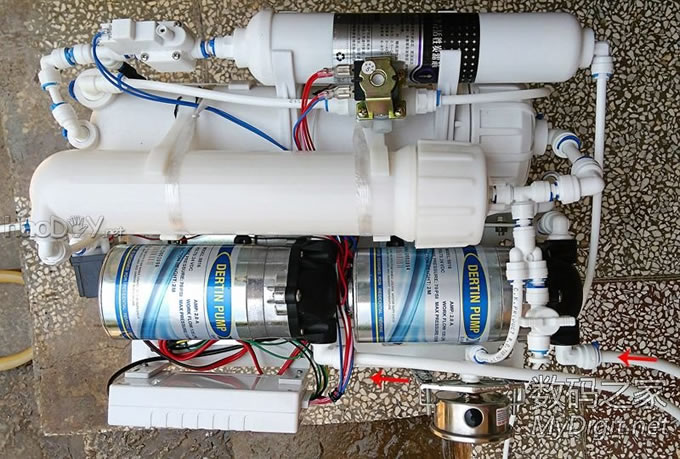

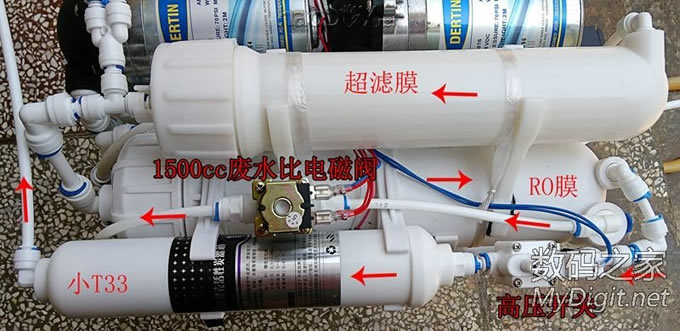

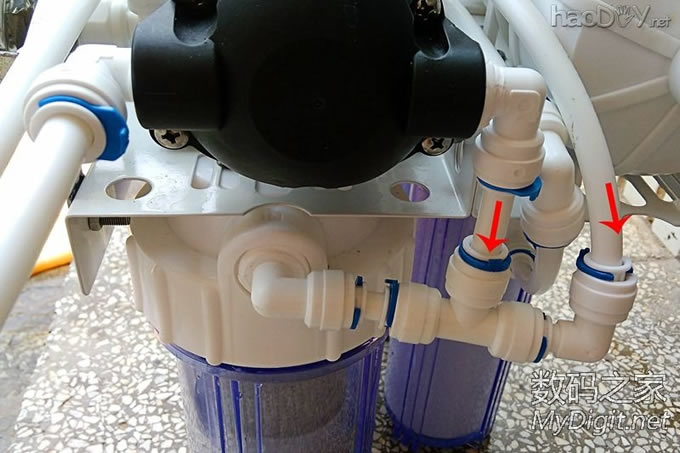

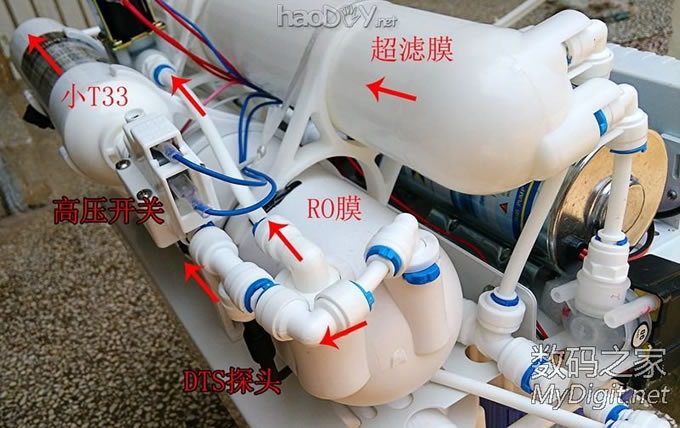

继续上楼,我400G双泵自吸无桶超滤RO一体纯水机照片和流程图
红色箭头代表水流方向
DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

DIY个400G双泵自吸无桶超滤RO一体纯水机

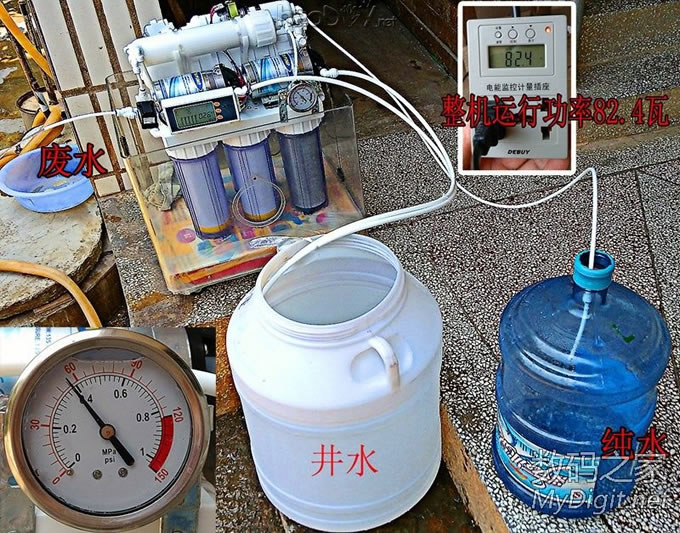

现在我这台400G双泵自吸无桶超滤RO一体纯水机已经稳定工作好几天了,原水,50升桶装井水,10来分钟就光了,我都是塑料桶里快没水时开潜水泵从井里抽水到塑料桶里,水机每天工作半个多小时1小时就能制50--60升水了,够我家一天煮饭做菜饮用水的啦,比较满意。
忘说一点,可能细心的坛友已经发现了,装双泵,开始是用一根3分PE管从塑料桶里吸水经过进水电磁阀再加一个三通分成2路给2个自吸泵的,结果开机运行发现出水量比用单泵还小,后来我取消了进水电磁阀并且每个泵的进水都用一根3分PE管完美解决了,我想2个泵用一根进水管可能2个泵互相干扰吧。



RO机结构装配图,根据网上的图片自己修改的,

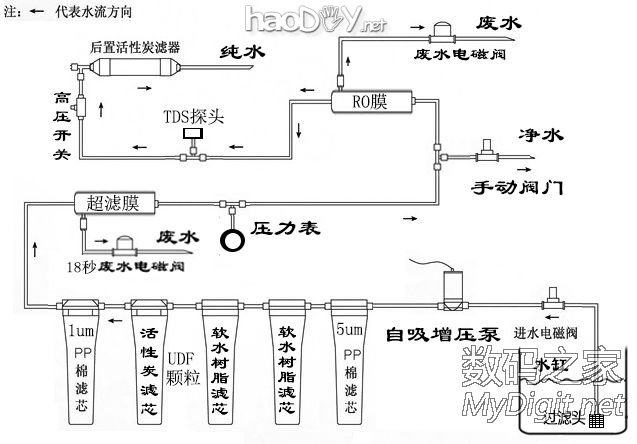

这是我的自吸无桶超滤RO一体机结构图
DIY个400G双泵自吸无桶超滤RO一体纯水机

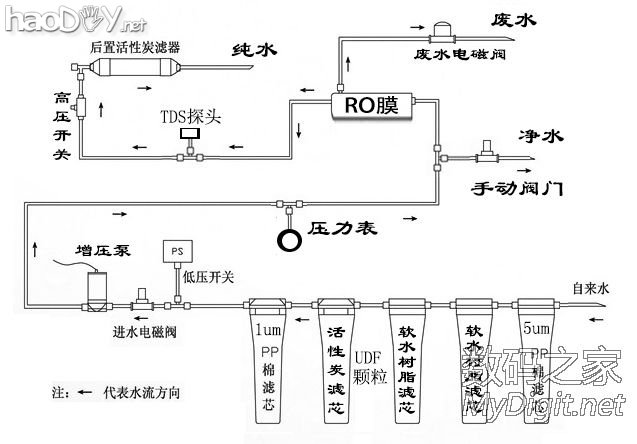

这是使用自来水的RO机结构图:
DIY个400G双泵自吸无桶超滤RO一体纯水机



当然,5个粗滤只用3个也可以,滤芯也可根据自己需要调整品种,压力表、TDS探头、控制板都可以根据需要增减的。粗滤出来的净水推荐洗菜洗碗啥的,不推荐直接饮用啦,RO膜出来的纯水可以直饮,但也推荐烧开来喝,废水可以冲厕所、拖地、浇花啥的,健康、安全是无价的哦。

全部配件某宝网购,大家要买上某宝输入各配件关键字,找销量最大那几家买就成,我全部配件下来1300元吧,2分3分PE管各买了20米,实际各用了3米左右吧,各种接头也只用了小部分,还有各种滤芯,够换2、3年的了吧;我组这台,如果减去买多了的配件、滤芯那些的话,价格估计1000左右,因为自己用,对配件质量要求要用好点的,比如我全部滤瓶都用透明加厚防爆的,19元一个的,如果用普通白塑料瓶,10元或者8元一个的都有,电源我用IBM的5A电源,可以用2A的更便宜,还有按一般市售的只有3个10寸滤瓶等等啦,电脑板、进水电磁阀、废水电磁阀、高压开关都可以不用,废水电磁阀换成一个手动可调废水比+一个球阀(强制冲洗RO膜)就可以了,如果全用便宜零件组装一台市售的那种3个滤瓶不带电脑板的400G RO机的话,400左右能下来了。

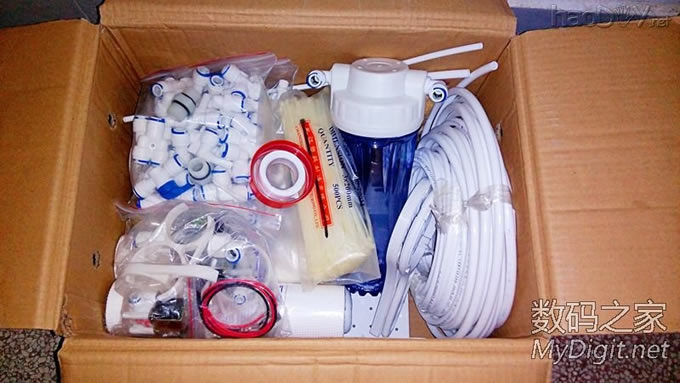

剩余的一大纸箱的配件和滤芯:
DIY个400G双泵自吸无桶超滤RO一体纯水机
