简单的停电自锁开关

时间:2012-09-03 15:54来源:未知 作者:admin 点击: 次
电网供电正常时，它象普通开关一样使用。按一下K1，220V交流电经R1和R2分压给双向可控硅提供一触发电压，使双向可控硅导通。可控硅导通后，在电源电压正半周期间，少量电流经R4、D向C充电，同时经R3、R2分压触发可控硅；在负半周期间，C向R3和R2放电并触发双

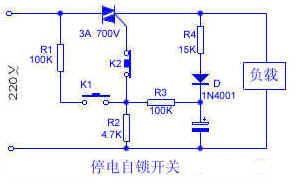

简单的停电自锁开关


电网供电正常时，它象普通开关一样使用。按一下K1，220V交流电经R1和R2分压给双向可控硅提供一触发电压，使双向可控硅导通。可控硅导通后，在电源电压正半周期间，少量电流经R4、D向C充电，同时经R3、R2分压触发可控硅；在负半周期间，C向R3和R2放电并触发双向可控硅，这样使双向可控硅继续导通，保证负载正常工作。一旦电网突然停电，C上的电荷经R3和R2放电。在电网恢复供电后，由于K1常开，C上又无电压，不能使双向可控硅触发导通，电路呈断开自锁状态，因此没有电流流过负载。只有重按一下K1，负载才能正常工作，从而有效地防止了因断电后恢复供电造成的浪费和事故。常闭按钮K2用于正常供电情况下关断电路。 (责任编辑：admin)
