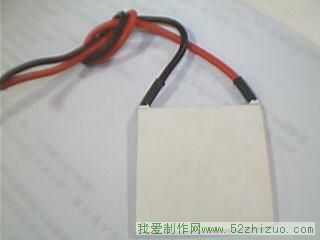

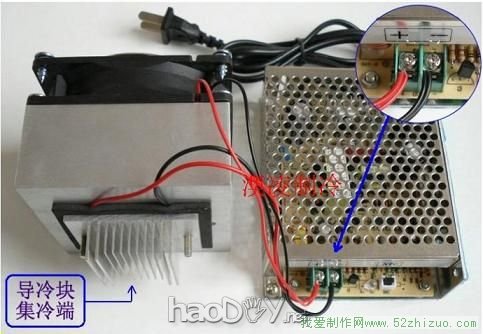

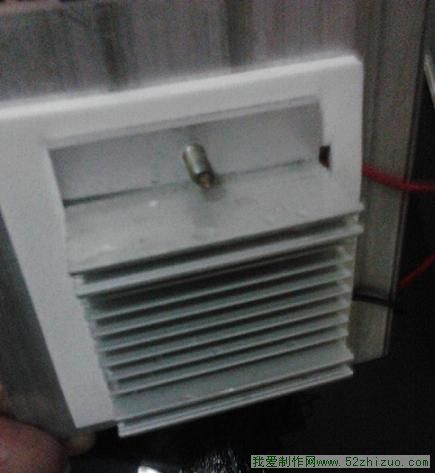

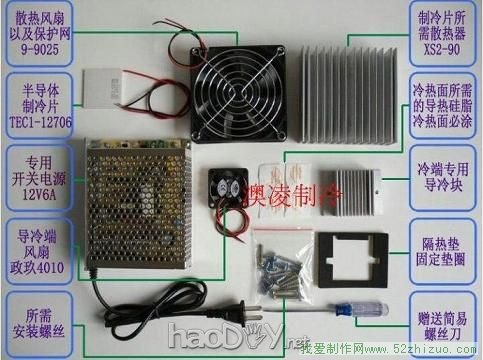

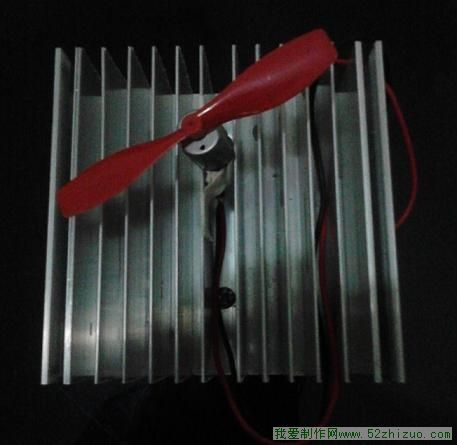

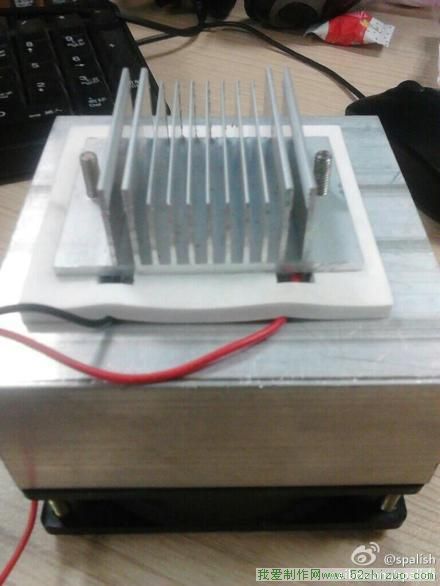

半导体制冷片是根据塞贝克效应而发明的制冷设备，是一个热传递的工具。啥叫塞贝克效应？当然是个叫塞贝克的人发现的。不同的金属导体（或半导体）具有不同的自由电子密度（或载流子密度），当两种不同的金属导体相互接触时，在接触面上的电子就会由高浓度向低浓度扩散。而电子的扩散速率与接触区的温度成正比，所以只要维持两金属间的温差，就能使电子持续扩散，在两块金属的另两个端点形成稳定的电压。由此产生的电压通常每开尔文温差只有几微伏。这种塞贝克效应通常应用于热电偶，用来直接测量温差。 当一块N型半导体材料和一块P型半导体材料联结成的热电偶对中有电流通过时，两端之间就会产生热量转移，热量就会从一端转移到另一端，从而产生温差形成冷热端。但是半导体自身存在电阻当电流经过半导体时就会产生热量，从而会影响热传递。而且两个极板之间的热量也会通过空气和半导体材料自身进行逆向热传递。当冷热端达到一定温差，这两种热传递的量相等时，就会达到一个平衡点，正逆向热传递相互抵消。此时冷热端的温度就不会继续发生变化。为了达到更低的温度，可以采取散热等方式降低热端的温度来实现。 风扇以及散热片的作用主要是为制冷片的热端散热。通常半导体制冷片冷热端的温差可以达到40～65度之间，如果通过主动散热的方式来降低热端温度，那冷端温度也会相应的下降，从而达到更低的温度。 这是我从淘宝买的半导体制冷片，直接用厂家的照片吧，免费给他做个广告。其实组装很简单，就是热面贴一个大散热片，冷面贴一个大散热片。一通电，过一会儿就有效果了。冷面很冷，估计只有零下十来度（是不是可以做冰箱了？）。不过用功率计一测，才发现这家伙原来是个耗电狂，12v的供电，居然耗电68w，电流达5A多，如果不是购买的大电流电源，乖乖，哪里去弄这么高功率的电源啊。   发一张装好的照片：  后面还会用这个做一个更好玩的东西。。。 上篇文章提到塞贝克效应，这里用半导体制冷片做一个不用电的温差发电机风扇。利用了帕尔贴效应。可以在果壳上找到一片制作文章。 帕尔贴效应是塞贝克效应的逆效应，可以产生在两种不同金属的交界面，或者一种多相材料的不同相界间，也可以产生在非匀质导体的不同浓度梯度范围内。当对上述三种材料通入电流时，金属1会对金属2或相1对相2，或浓度点C1与C2间产生放热或吸热反应。简而言之，当在两种金属（或半导体）回路上施加电压通入电流后，不同金属的接触点会有一个温差。这个温差使半导体产生电势，从而输出功率。这个功率对于驱动小电机足够了。  东西几乎没变，还是上文那个设备，只是不接电源，接了个小电机。  大散热器是冷端，小的是热端。把热端浸在热水里，过一会儿小电机就开始转了。  上个视频： (责任编辑：admin) |
