热转印制作PCB板

时间:2014-06-20 21:56来源:未知 作者:admin 点击:
热转印制板方法是众多业余制板方法中最简单最容易的方法,网络上已经有很多介绍,历史由来已久,相信很多人已经用过。不同的人可能有不同的结论,也许有人也会认为热转印制板是很麻烦不容易成功的一种方法。 从电脑里将PCB图设置成反面输出打印 将热转印纸用

热转印制板方法是众多业余制板方法中最简单最容易的方法,网络上已经有很多介绍,历史由来已久,相信很多人已经用过。不同的人可能有不同的结论,也许有人也会认为热转印制板是很麻烦不容易成功的一种方法。


热转印制作PCB板

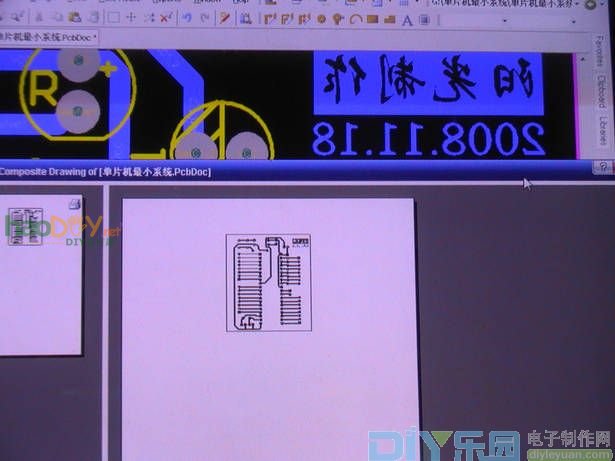

从电脑里将PCB图设置成反面输出打印
热转印制作PCB板

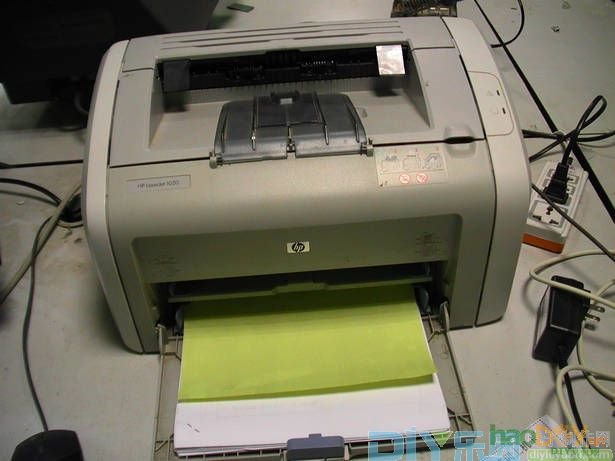

将热转印纸用激光打印机打印出来。(热转印纸电子市场有售)
热转印制作PCB板

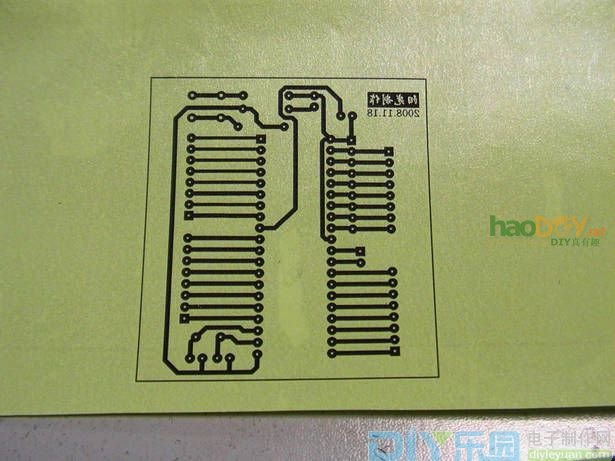

打印出来的PCB图,打印效果好坏与打印机及 热转印纸有关系
热转印制作PCB板

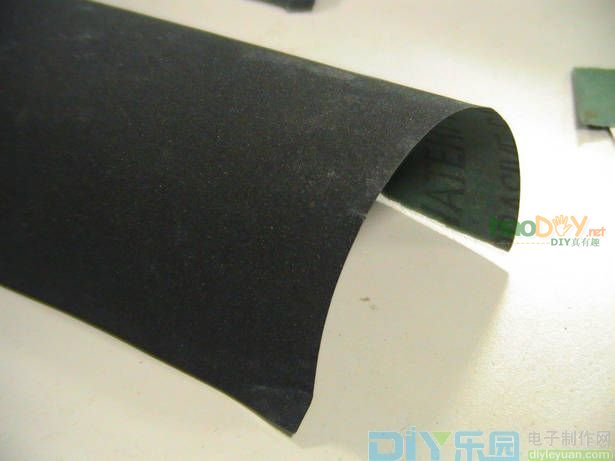

准备好细砂纸将覆铜板上的氧化物打磨干净
热转印制作PCB板

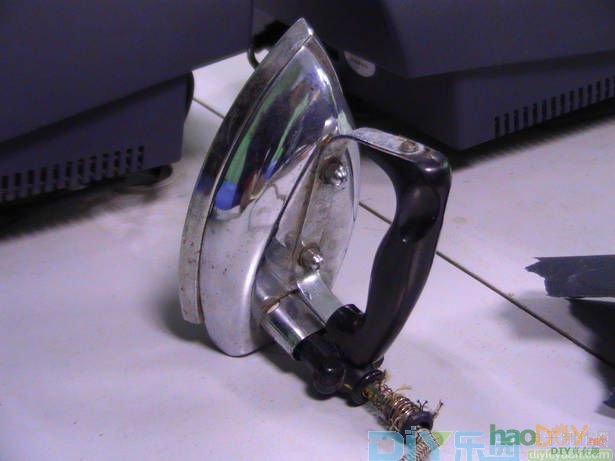

准备好电熨斗
热转印制作PCB板

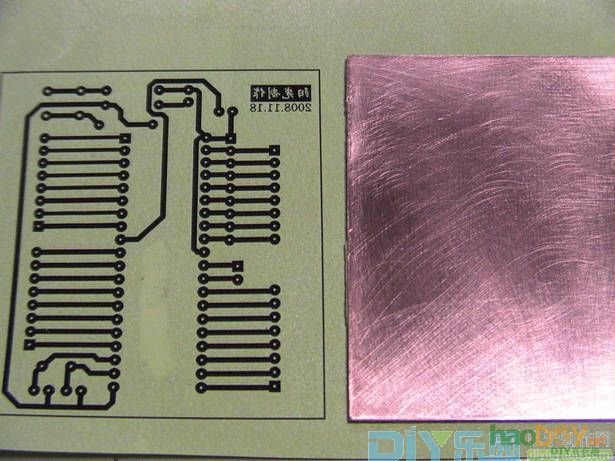

准备将打印好的PCB图与打磨好的覆铜板覆盖上去
热转印制作PCB板

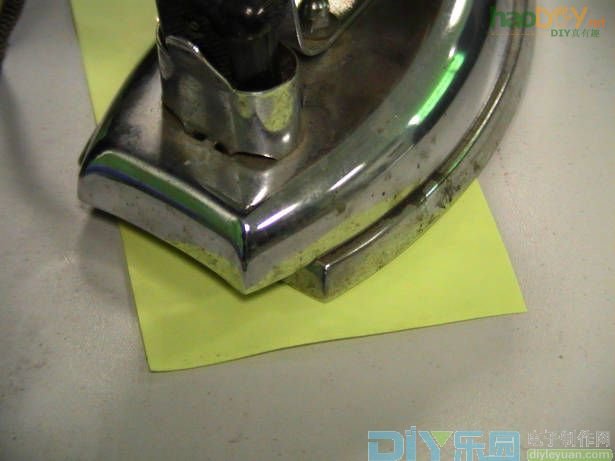

用电熨斗给它加温,注意温度不能太高,目的是高温将碳粉粘在覆铜板上。多试几次便可以掌握其温度。
热转印制作PCB板

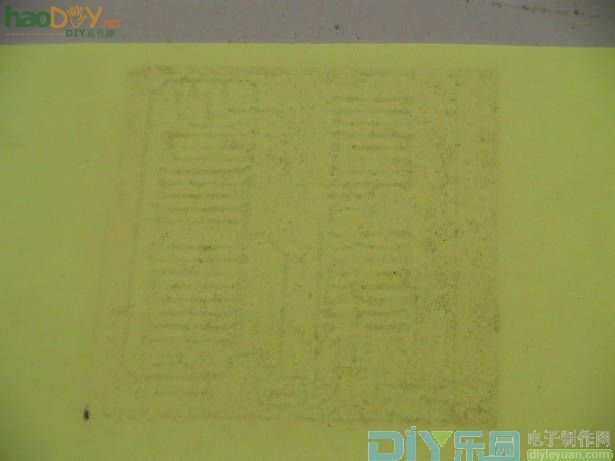

待板子凉了后,准备揭开
热转印制作PCB板

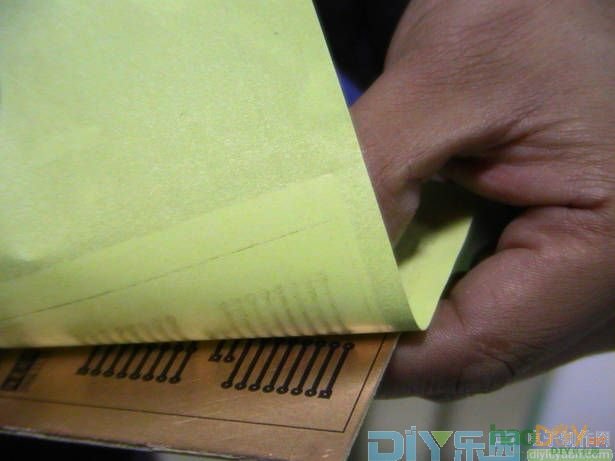

小心的揭开,看到成果了
热转印制作PCB板

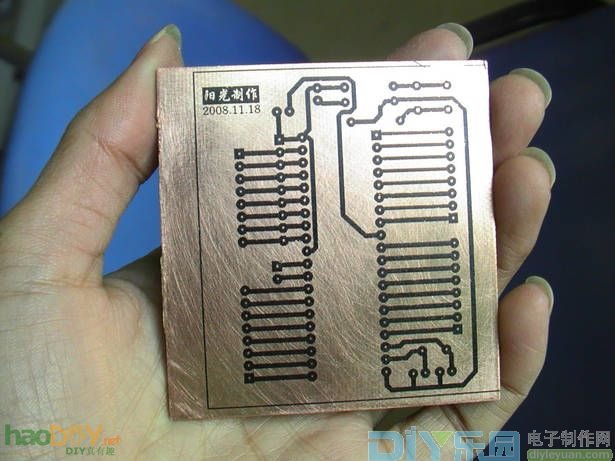

转印好的PCB图
热转印制作PCB板

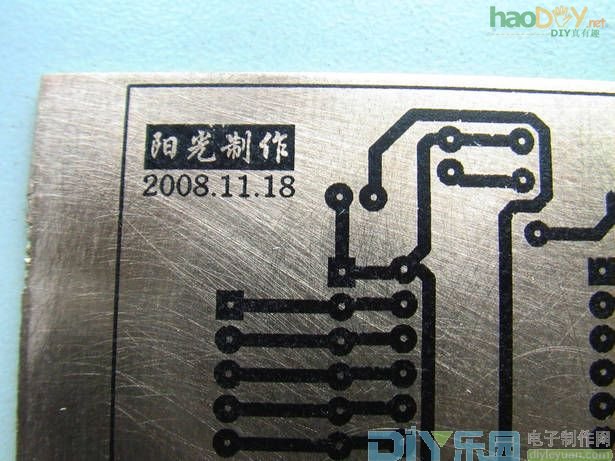

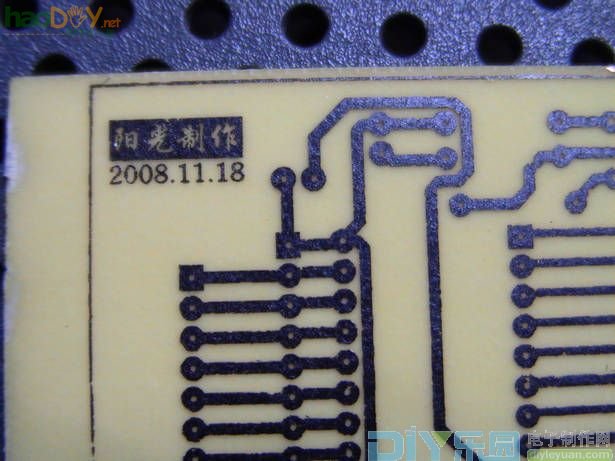

看个细节,如果有短线的,可以用油性记号笔补画一下
热转印制作PCB板

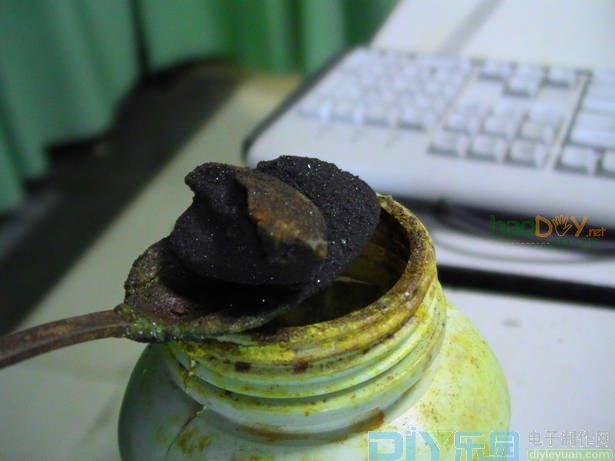

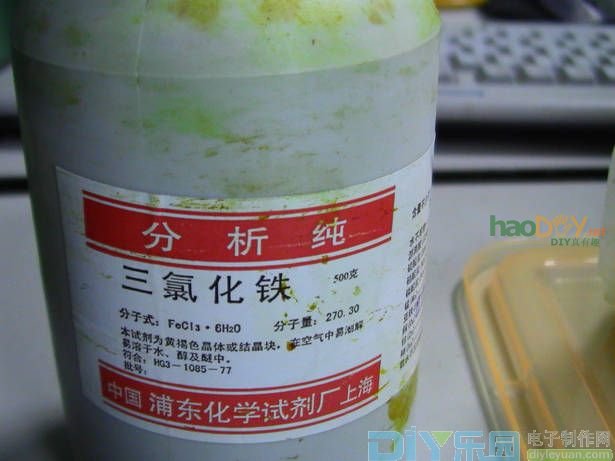

三氯化铁
热转印制作PCB板
三氯化铁
热转印制作PCB板

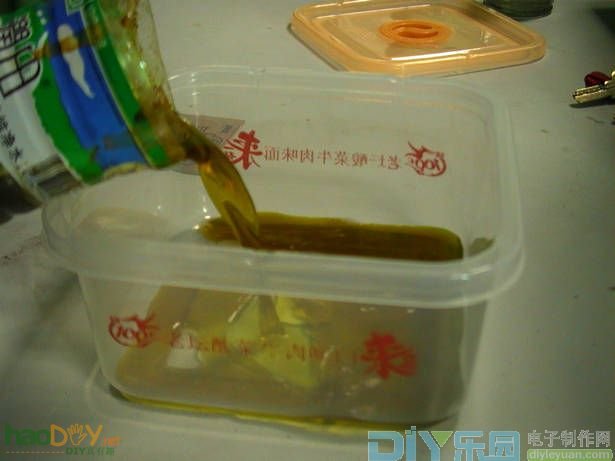

配制好的三氯化铁液体倒入盘里
热转印制作PCB板

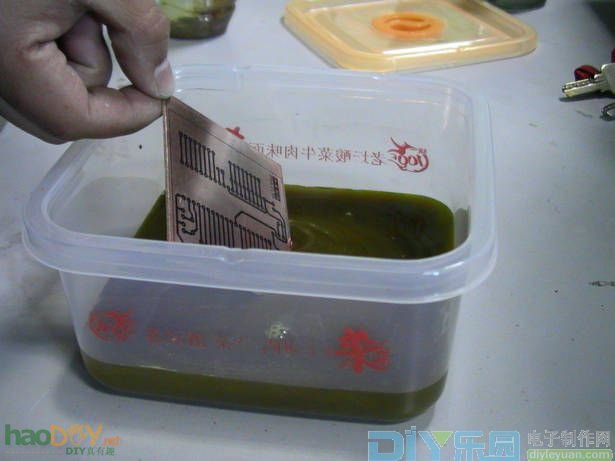

将覆铜板放入三氯化铁中腐蚀
热转印制作PCB板

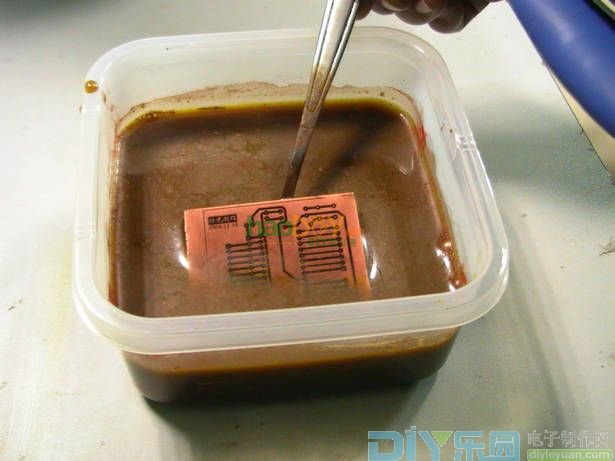

为了加快腐蚀,可以给液体加加温,晃动晃动液体。
热转印制作PCB板

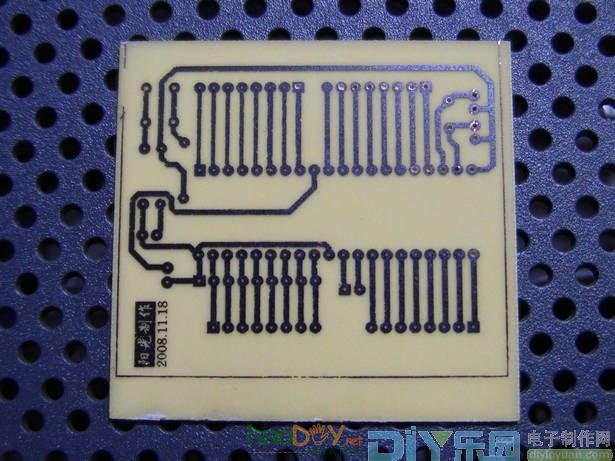

腐蚀好的PCB板
热转印制作PCB板
来个细节。
最后用用细砂纸在水龙头里边冲水边轻轻的打磨,将碳粉清理干净。然后打孔
