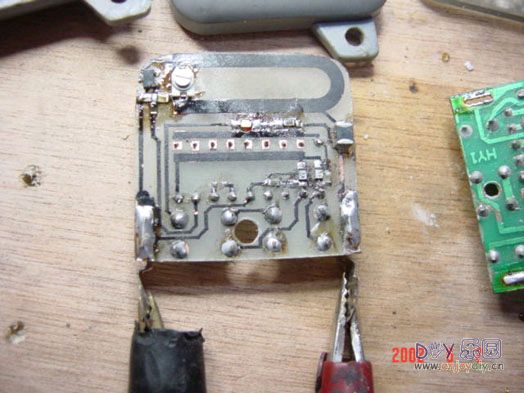

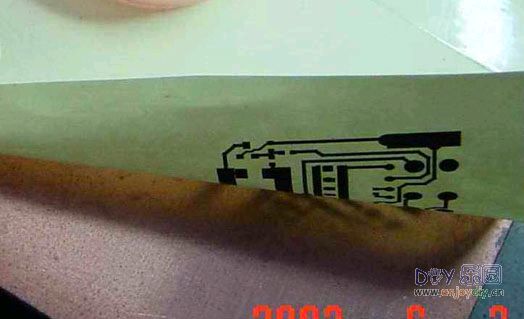

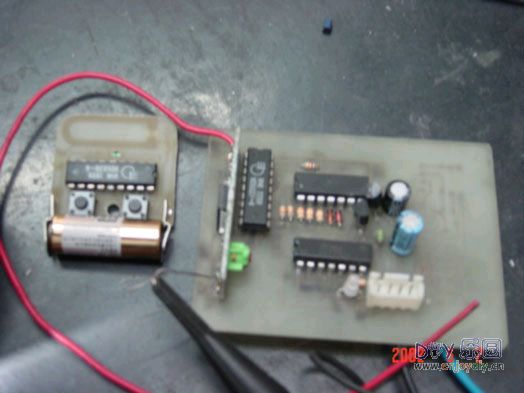

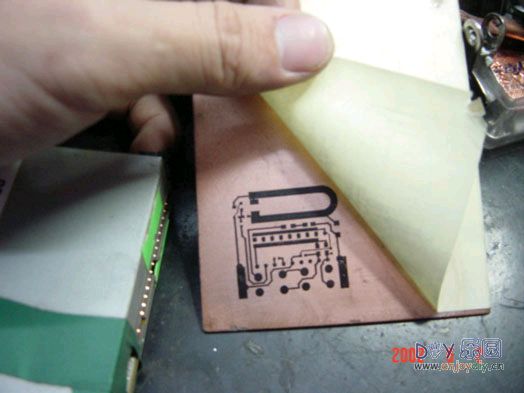

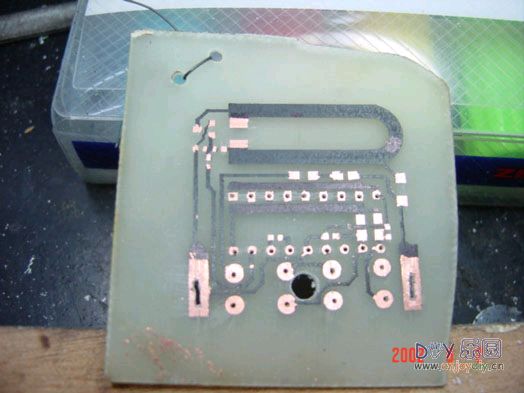

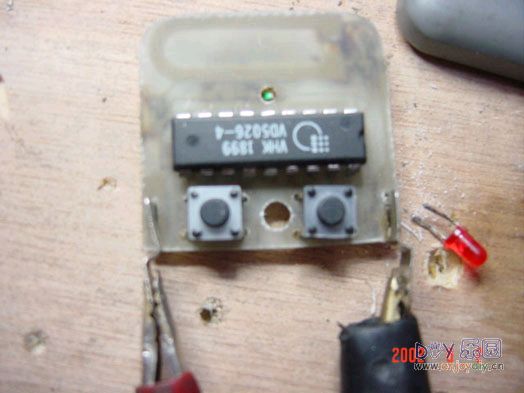

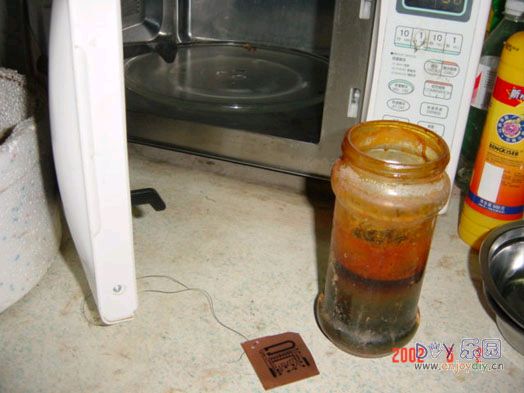

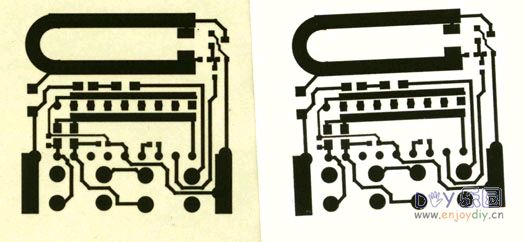

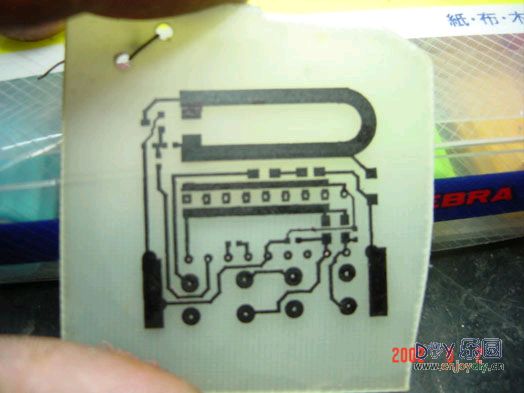

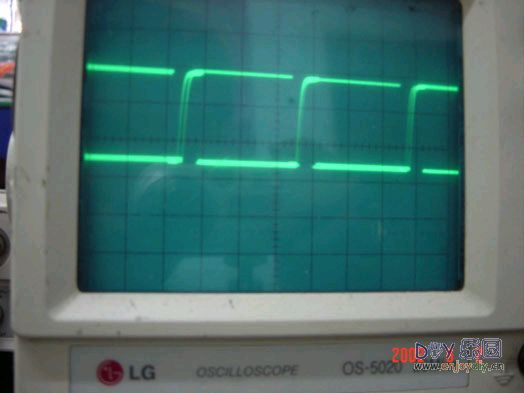

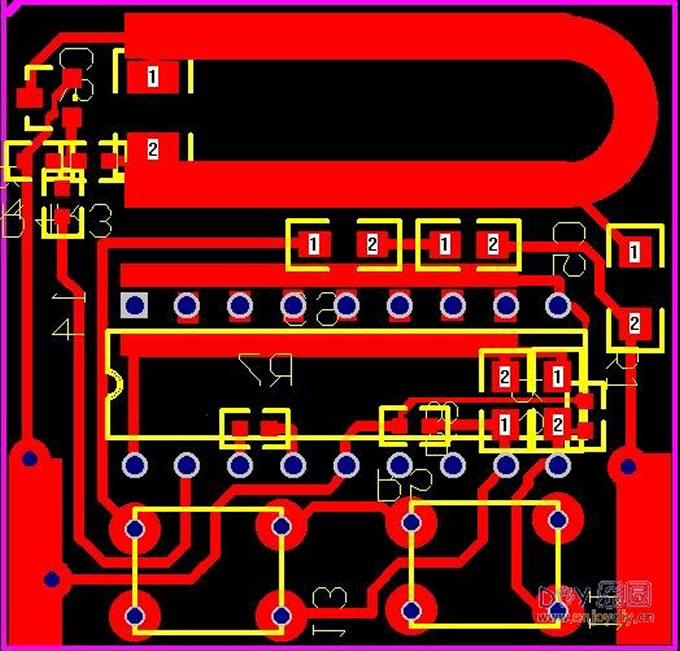

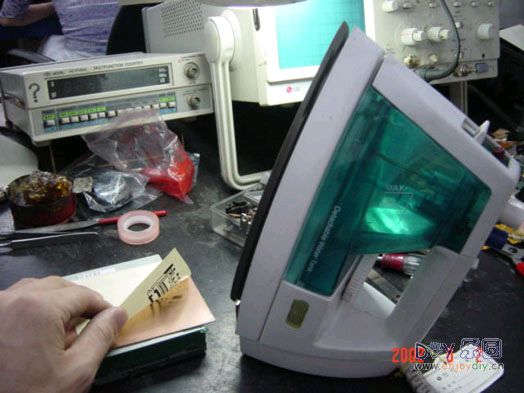

硬 件： 1：一台用于产生高精度塑料碳粉阻焊层的打印输出设备，比如一台激光打印机或者一台复印机（复印机的话需要有复印原稿，原稿可以用喷墨打印机打印出来）。 2：一个能用的电熨斗。 3：一张不干胶贴纸的光滑底衬纸。 3：一定量的三氯化铁腐蚀液，根据板的大小而定。 补充，有个量程在0～200度的数字温度计的话更好，高档数字万用表附带的也行。 软 件： 低版本的PROTEL，比如PROTEL2.5中文版 高版本的PROTEL，比如PROTEL99SE中文版 甚至只是一个WIN自带的画图程序 总之就是要一个能画图的软件即可 步 骤： 第一步：利用一个能生成图像的软件生成一些图像文件，比如用低版本PROTEL组织SCH，再利用网络表生成相应PCB图（不会PROTEL的话，甚至是WINDOWS的画笔程序也行），以备打印。  第2步：将PCB图打印到热转印纸上（JS所说的热转印纸就是不干胶纸的黄色底衬！）。  第3步：将打印好PCB的转印纸平铺在覆铜板上，准备转印。  第4步：用电熨斗加温（要很热）将转印纸上黑色塑料粉压在覆铜板上形成高精度的抗腐层。  第5步：电熨斗加温加压成功转印后的效果！若你经常搞，熟练了，很容易成功。  第6步：准备好三氯化铁溶液进行腐蚀。  第7步：效果还不错吧！注意不要腐蚀过度，腐蚀结束，准备焊接。  第8步：清理出焊盘部分，剩下的部分用于阻焊。  第9步：安装所需预定原件并焊接好。   第10步：测试5026发射端各工作点的电压波形，以验证其正确性。  检查无误，即可以进行最后和接收端的调试，能正常工作即大功告成了！  注 意： 1：不要使电熨斗过热或者过凉，最佳温度是140～170之间，在这个温度范围以内，塑料碳粉的转移特性最佳。 2：要等温度低一些以后再将转印纸揭下来，慢慢的揭，发现又没转印好的部分请再盖上，再次加温加压进行热转移。 3：一些实在有问题的部分（比如断线）请用油性碳素笔或者指甲油，油漆什么的进行补救一下不过这种情况不是很多。 (责任编辑：admin) |
