易于制作的室外型调频天线放大器

时间:2012-09-12 11:04来源:未知 作者:admin 点击:
这个调频信号放大器采用共射极放大和共基极放大两种放大模式来组成一级放大器。适应频带宽工作稳定,且电路简单,在对放大器增益要求不是很高的条件下特别适合 电子爱好者 自制使用。放大器分室外部分和室内部分,室外部分安装在距 天线 较近的位置(不要小

这个调频信号放大器采用共射极放大和共基极放大两种放大模式来组成一级放大器。适应频带宽工作稳定,且电路简单,在对放大器增益要求不是很高的条件下特别适合电子爱好者自制使用。放大器分室外部分和室内部分,室外部分安装在距天线较近的位置(不要小于1米以防自激),室内部分则放在收音机附近。

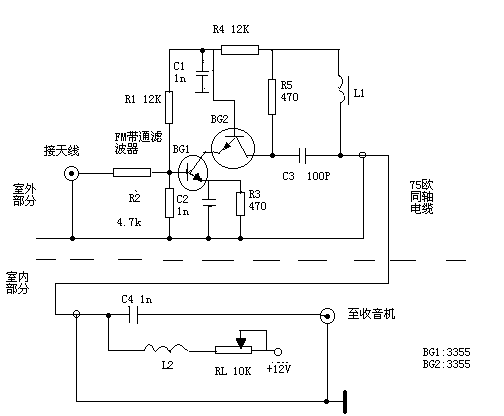

调频天线信号放大器电路图:

易于制作的室外型调频天线放大器

放大器工作原理:

输入端用75欧的高频同轴电缆接天线,信号先经FM带通滤波器滤波,去除FM以外的其他杂散信号,以提高信噪比,减少交调干扰,此滤波器在自制时最好不要省去,这种FM带通滤波器在FM调频收音机电路板上都可以找到(一些低档机偷工减料可能没有),找一块报废的调频收音机电路板拆下一个即可。

经过带通滤波器后,信号输入由BG1,BG2组成的放大电路,此设计只用了一级放大,以免增益信号过高反而使交调变得更厉害,强台影响弱台,选择性变差,再一个是易自激,增加调试难度,同时这一级放大采用了共射共基电路,故增益高,频带宽,工作稳定,便于业余条件下制作,且本放大电路经作者精心设计成免调试方式,大大提高了制作成功率。

最后信号由同轴电缆输出到室内,由于放大电路装在室外天线上,而电源置于室内故在电路设计中设置了由L1,L2,C3,C4构成的频率隔离电路,以使高频电缆在传输信号的同时,又将直流电源送至放大器,并且通过调节电位器R(L)的值可改变放大器的增益。作者用分支器的外壳作屏蔽,效果相当好。
