【参赛】胆FM 脉冲计数接收机

时间:2017-05-28 21:27来源:www.crystalradio.cn 作者:正在缓冲 点击:
胆FM 脉冲计数接收机 这个DIY刚结束正好赶上第七届,欣然报名凑个热闹。早在数月前就发现这个电路资料,但感觉这种形式的电路不太受青睐,极少有人实验,我也曾在坛里问过,但始终无果。所以决定要试一试。这个电路资料来自澳洲网站,在此首先要感谢澳洲爱好
胆FM 脉冲计数接收机

    这个DIY刚结束正好赶上第七届,欣然报名凑个热闹。早在数月前就发现这个电路资料,但感觉这种形式的电路不太受青睐,极少有人实验,我也曾在坛里问过,但始终无果。所以决定要试一试。这个电路资料来自澳洲网站,在此首先要感谢澳洲爱好者的电路资料和经验分享,同时也感谢把资料链接帖到矿坛的坛友!

    该机高频部分貌似带高放的超再生电路,这就让大多数人产生质疑了。关键在于C9的容量选择。若选择较大电容量,如0.1UF,则选出的是音频信号,那就只需要有音频放大即可出声,这就是超再生状态。然而电路中的C9用的是270P左右这就选出200K左右的中频信号,这个中频频率又远低于常规的10.7M中频频率,因此也被称为“低中频接收机”。6F1电子管可以理解为高放、本振、混频为一体,相对传统超外差就大大简化了。且经过试验,这个高频部分工作相当稳定,可靠性很高。

    中频部分由于频率很低,对于200-300K的中频频率中放电子管就没有什么好挑剔的了。国产小七脚几乎都能胜任,如6J1、6J2、6J3、6J4、6K4.等就连6A2直接插上都有极好的表现。从电子管放大特性来说频率降低,放大倍数会有所提高,所以该机有较高的灵敏度。级间耦合电容用瓷片或云母电容保证耐压就可以,没有特殊要有。容量误差点也不必纠结。检波管用6H2,要用1N60也没有问题,性能上几乎没有差异。这种检波方式叫“脉冲鉴频”,有资料记载说它能做到零失真,这个有兴趣的朋友可以找度娘了解下,我也是学习中。鉴频过了那就是音频电路了,就喜好自定吧。

模仿也好,山寨也罢。图片当然是必须的,上传中......

似乎已经习惯了,从电源部分开始。

【参赛】胆FM 脉冲计数接收机

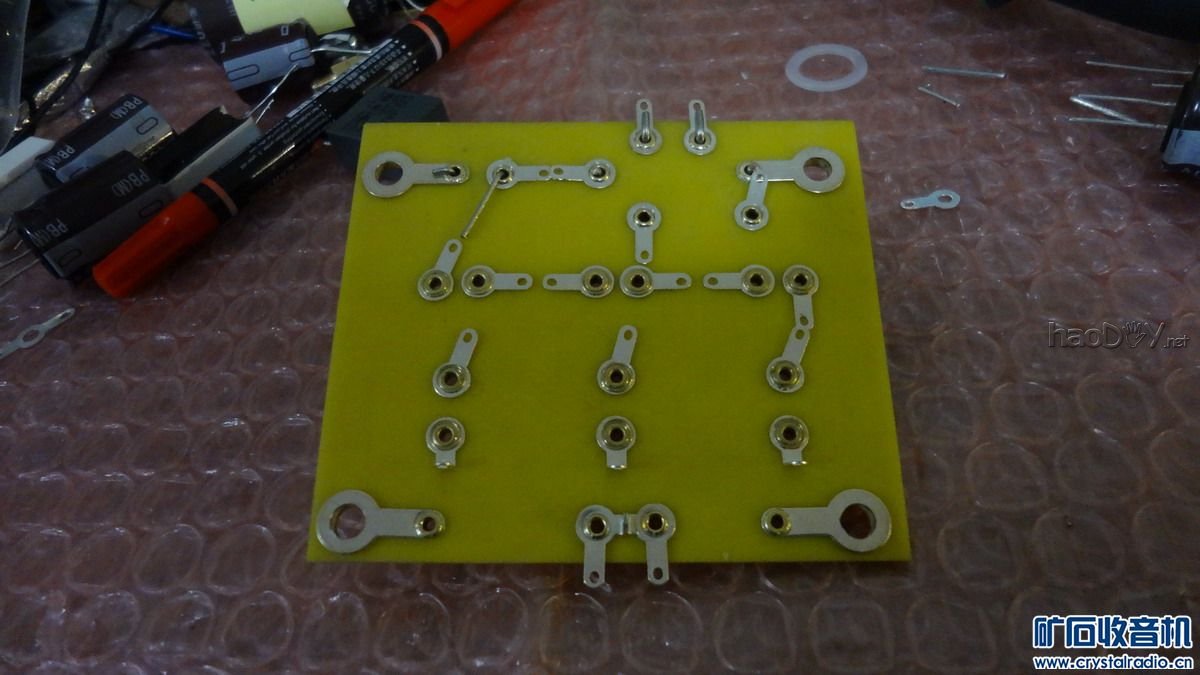

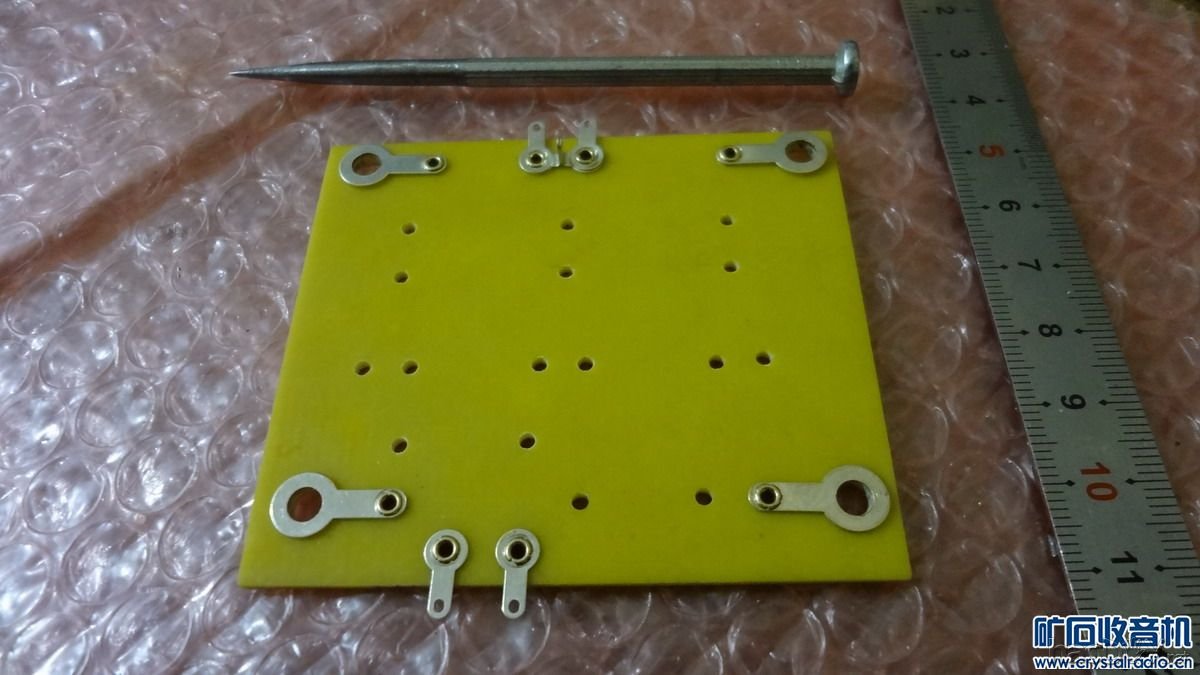

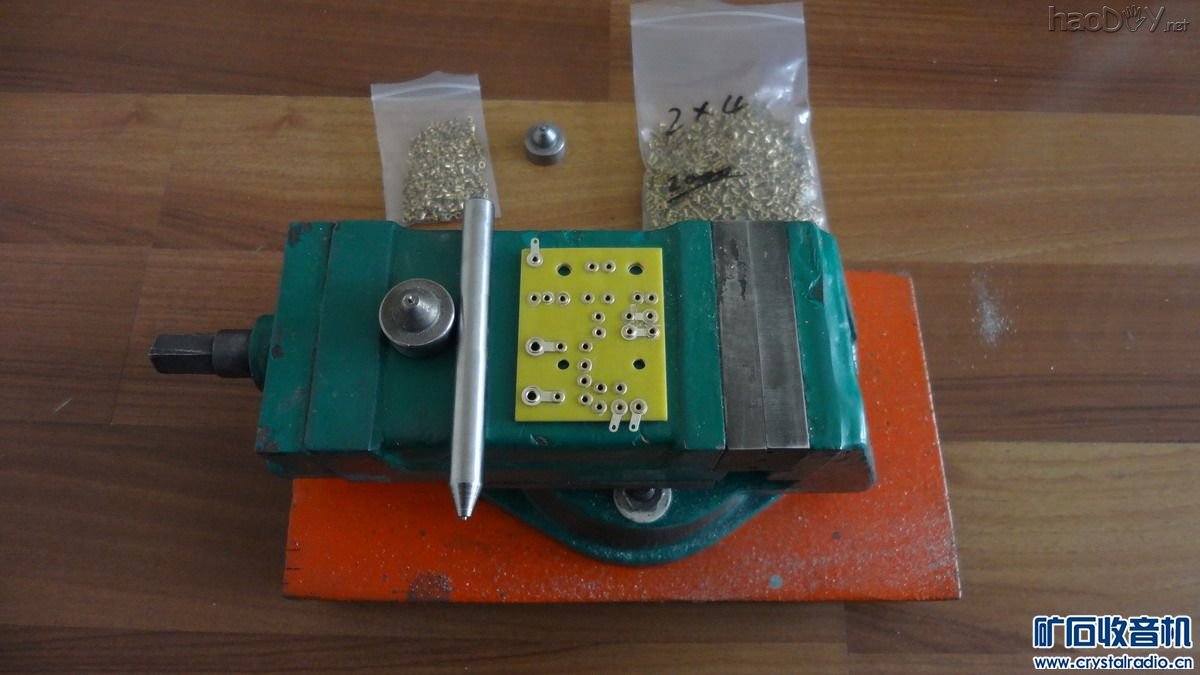

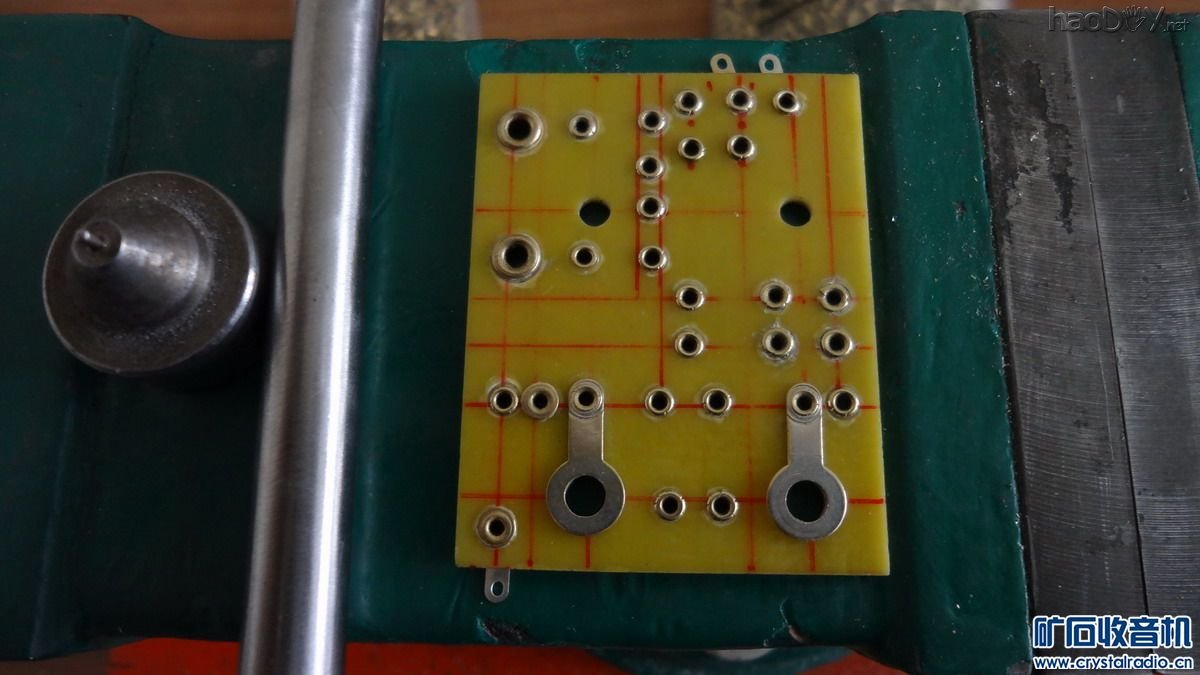

铆钉板说实在的很是麻烦。

【参赛】胆FM 脉冲计数接收机

在费事也得认真对待。

【参赛】胆FM 脉冲计数接收机

有耐心就能看到希望。

【参赛】胆FM 脉冲计数接收机

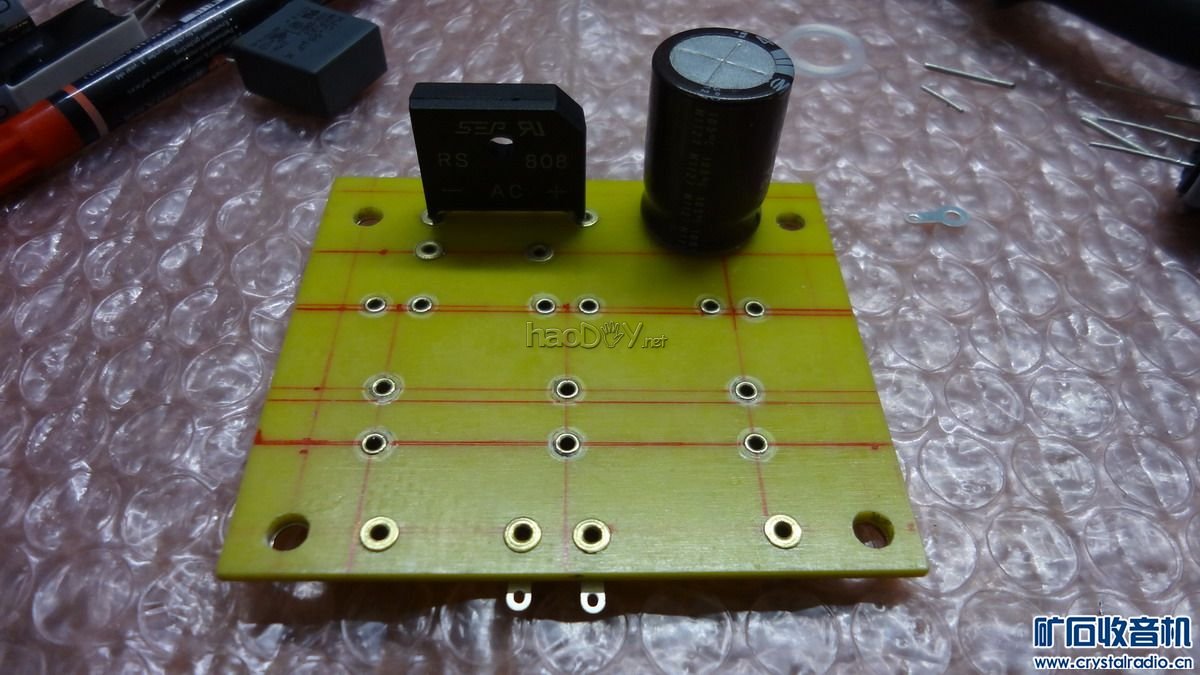

这才迈出了一小步。

【参赛】胆FM 脉冲计数接收机

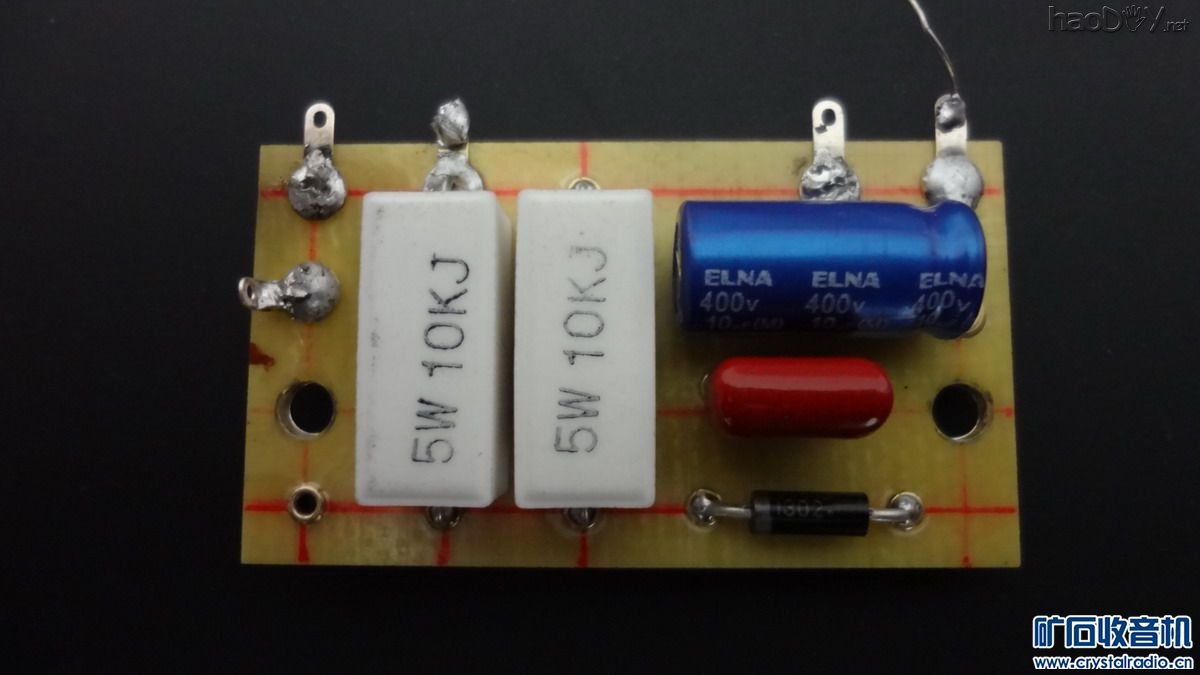

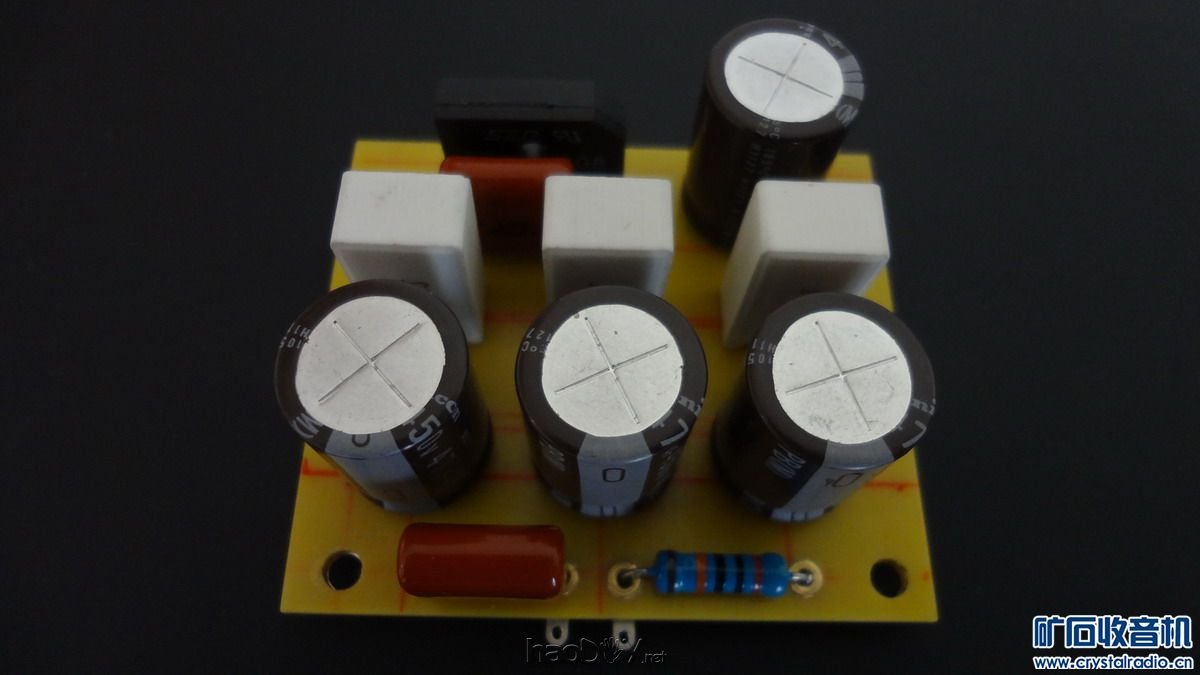

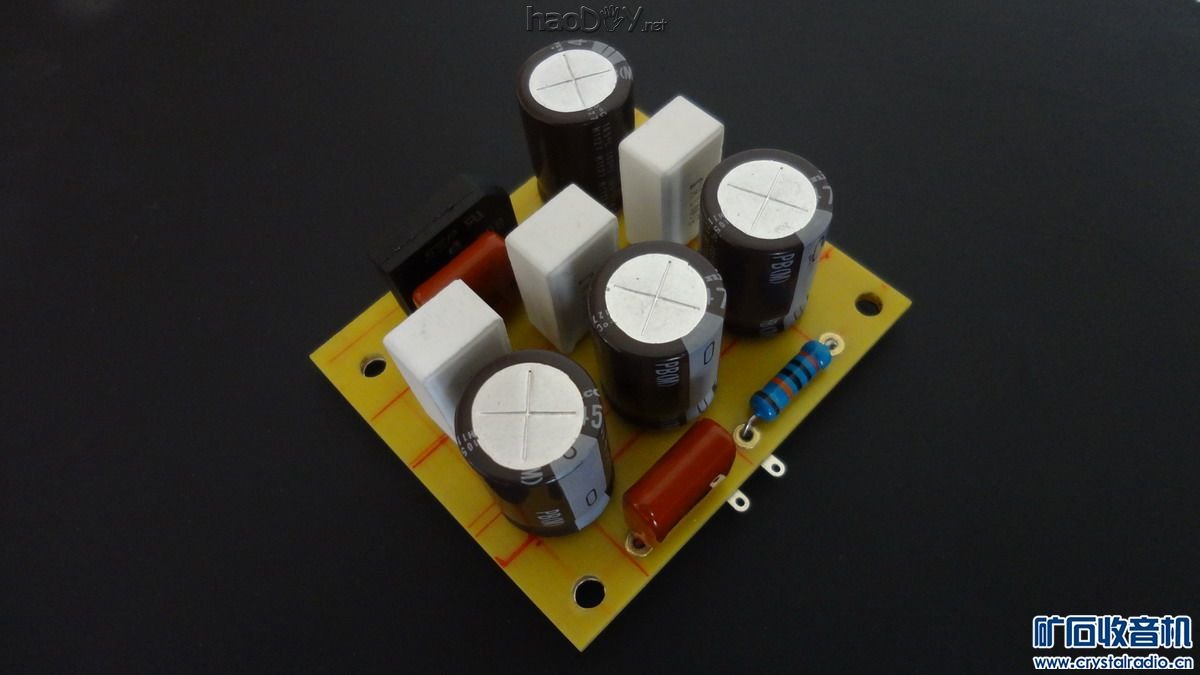

整流滤波部分告于段落

【参赛】胆FM 脉冲计数接收机

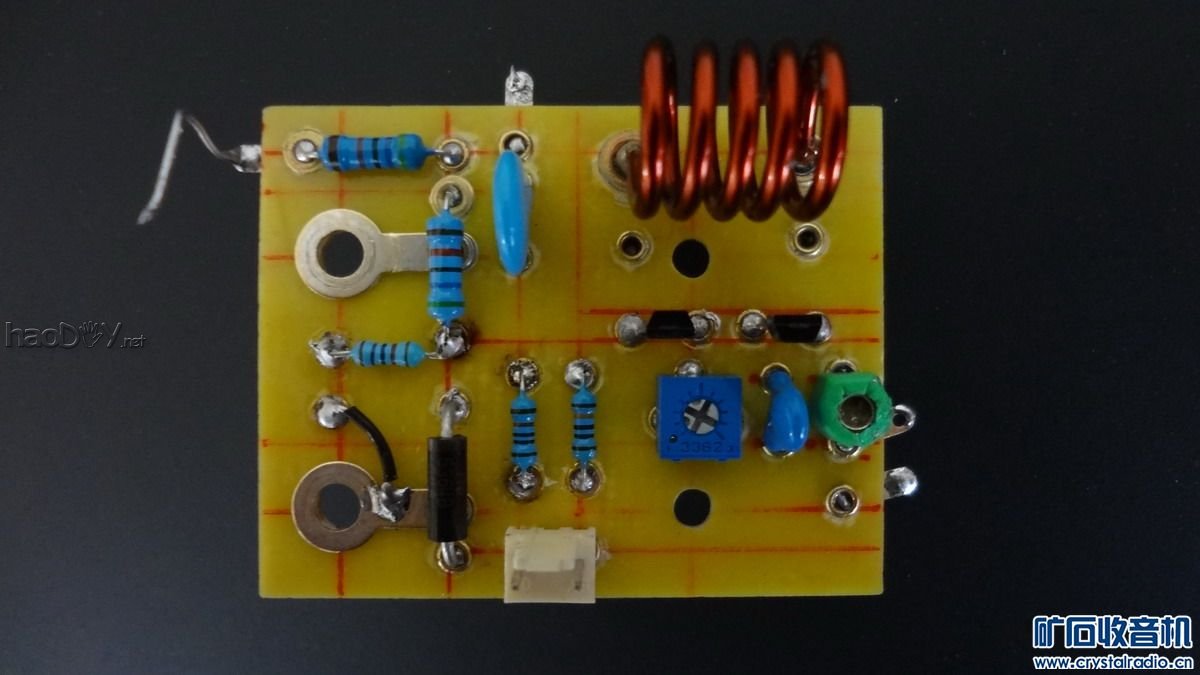

这个板子用于高频调谐部分。

【参赛】胆FM 脉冲计数接收机

脑海里已经把元件布置好

【参赛】胆FM 脉冲计数接收机

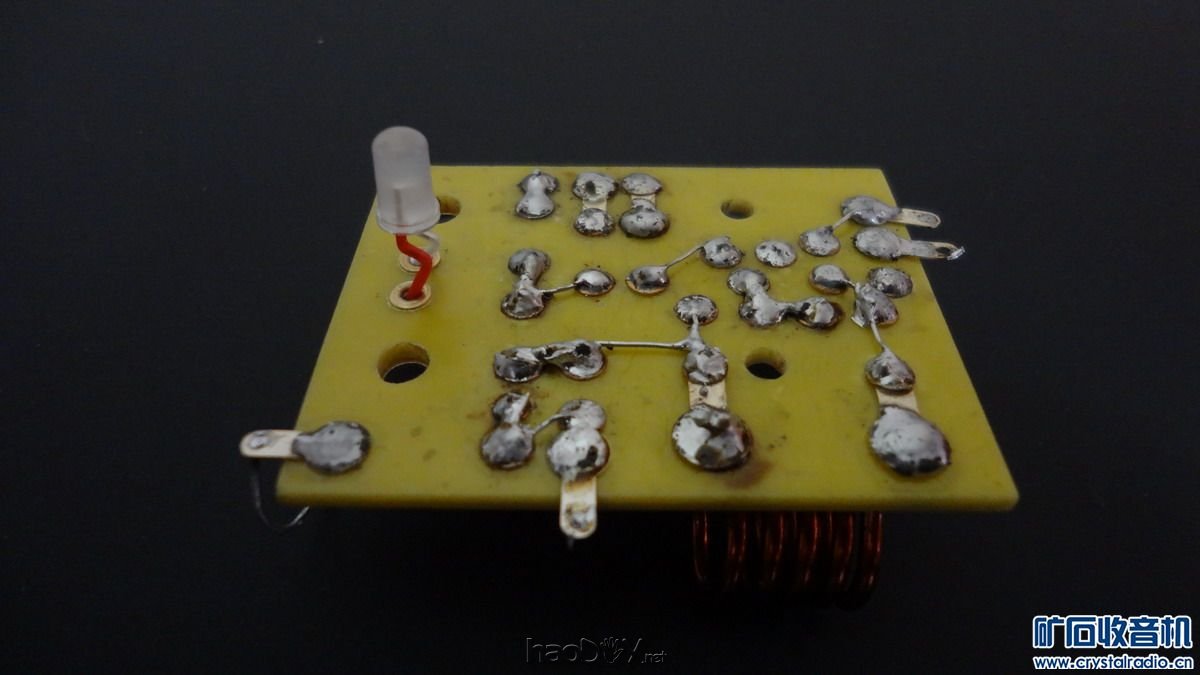

背面情况,看到LED的脚这样弯曲,我会联想到首都某一大楼。

【参赛】胆FM 脉冲计数接收机

这一个板子是高频、中频、低频各级的配电板(阻值未定)

【参赛】胆FM 脉冲计数接收机

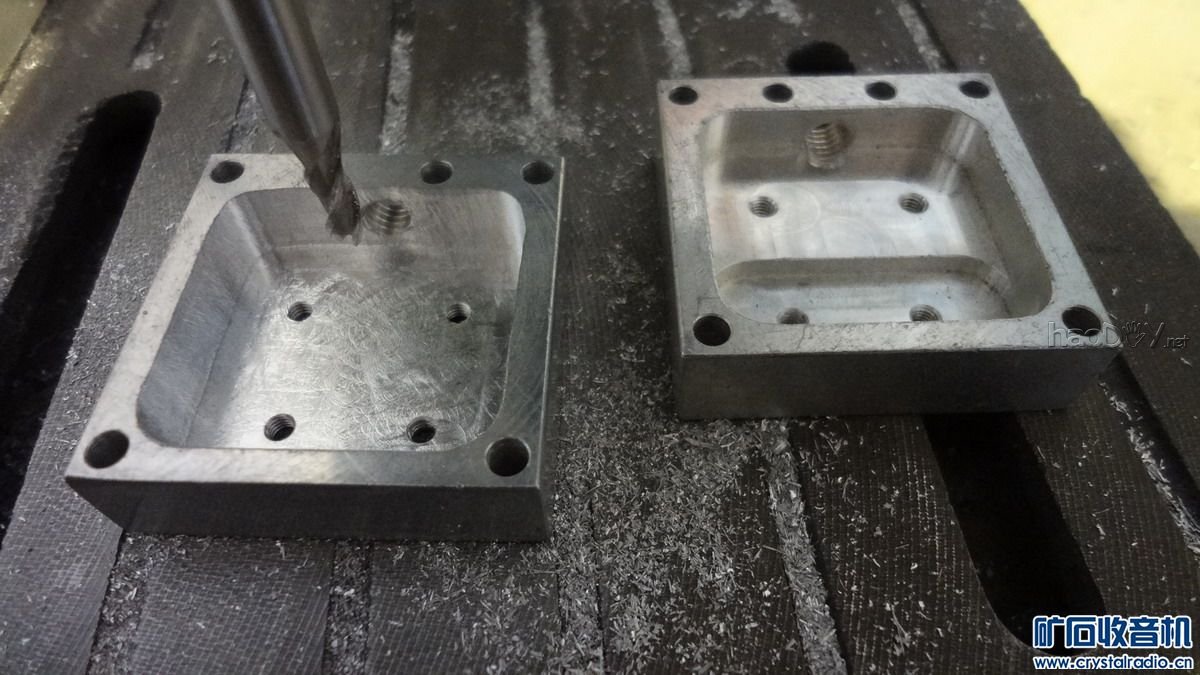

这些小附件后面会用到,图中是对深度进一步铣削。

【参赛】胆FM 脉冲计数接收机

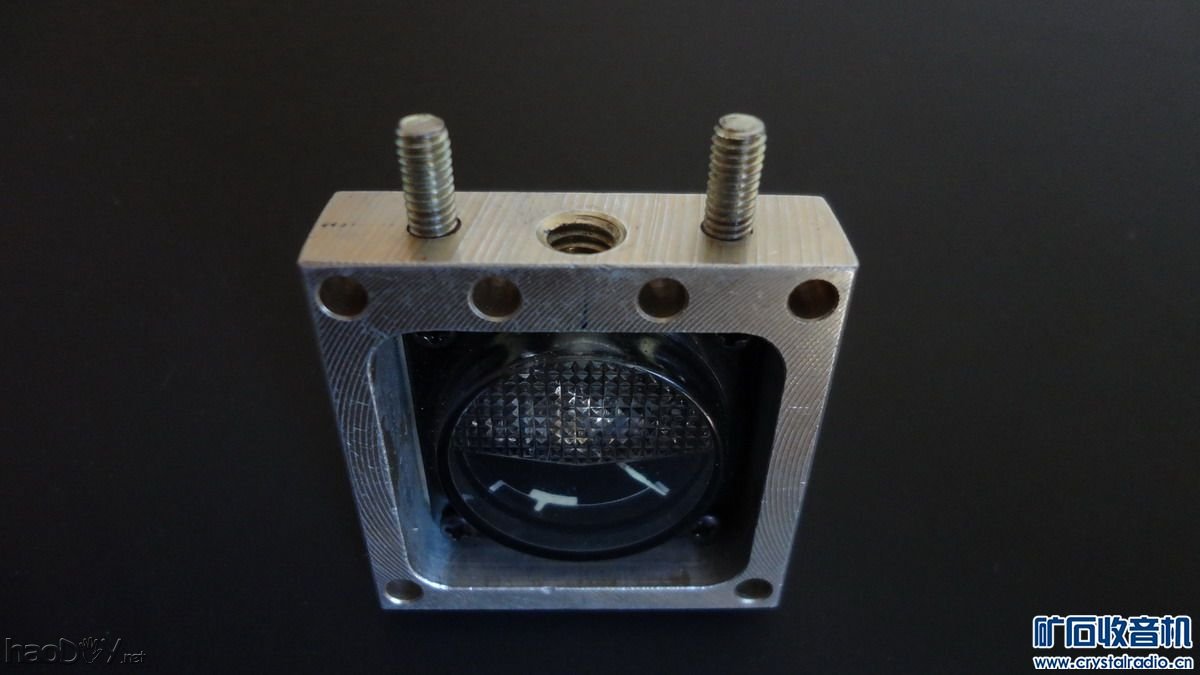

这是其中一个用途。

【参赛】胆FM 脉冲计数接收机

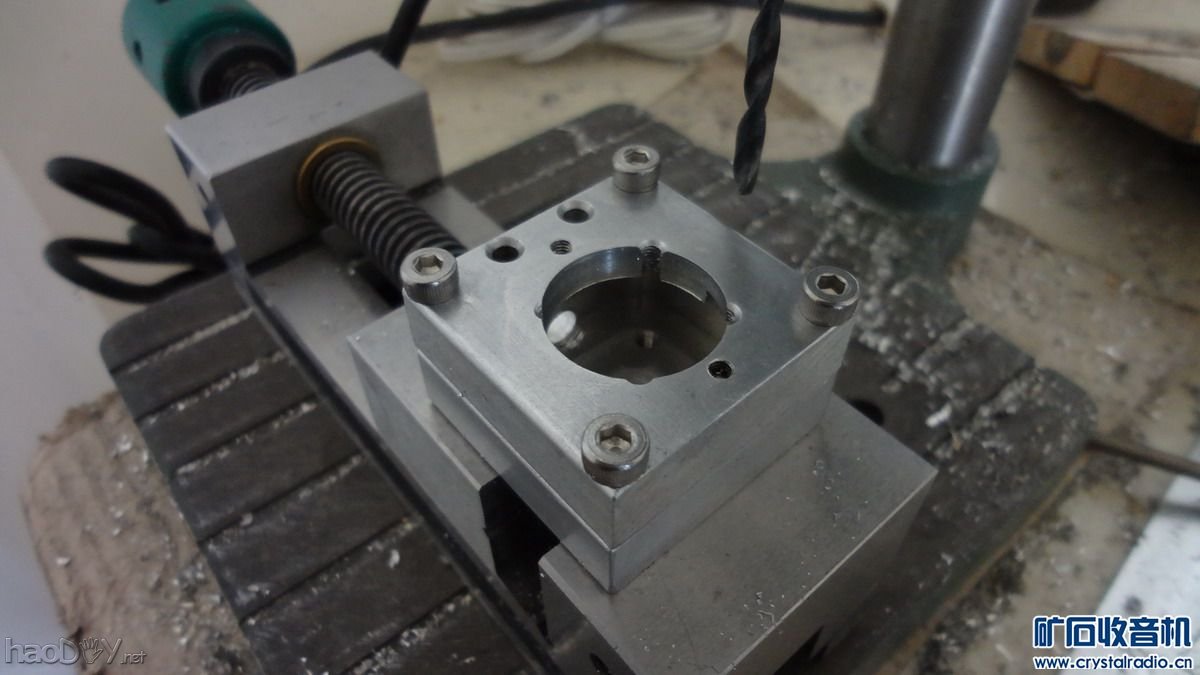

另外一个小附件也在加工中。开大圆孔,攻丝。。。。。。

【参赛】胆FM 脉冲计数接收机

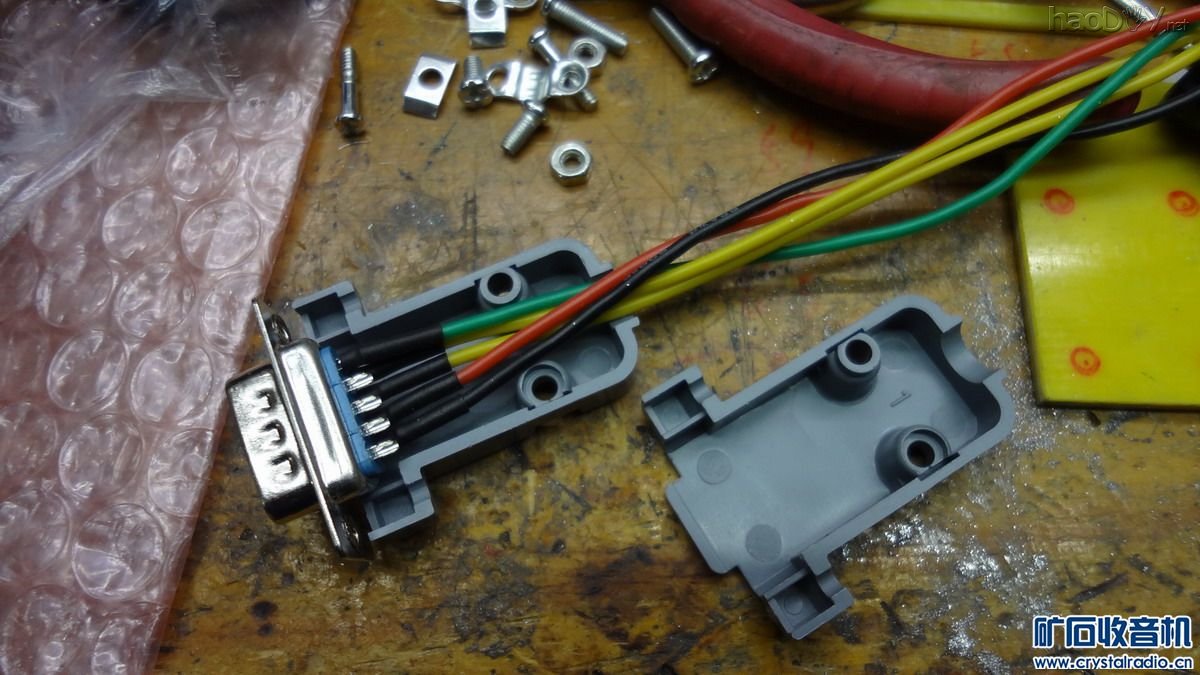

这是外挂附件的连接端

【参赛】胆FM 脉冲计数接收机





【参赛】胆FM 脉冲计数接收机

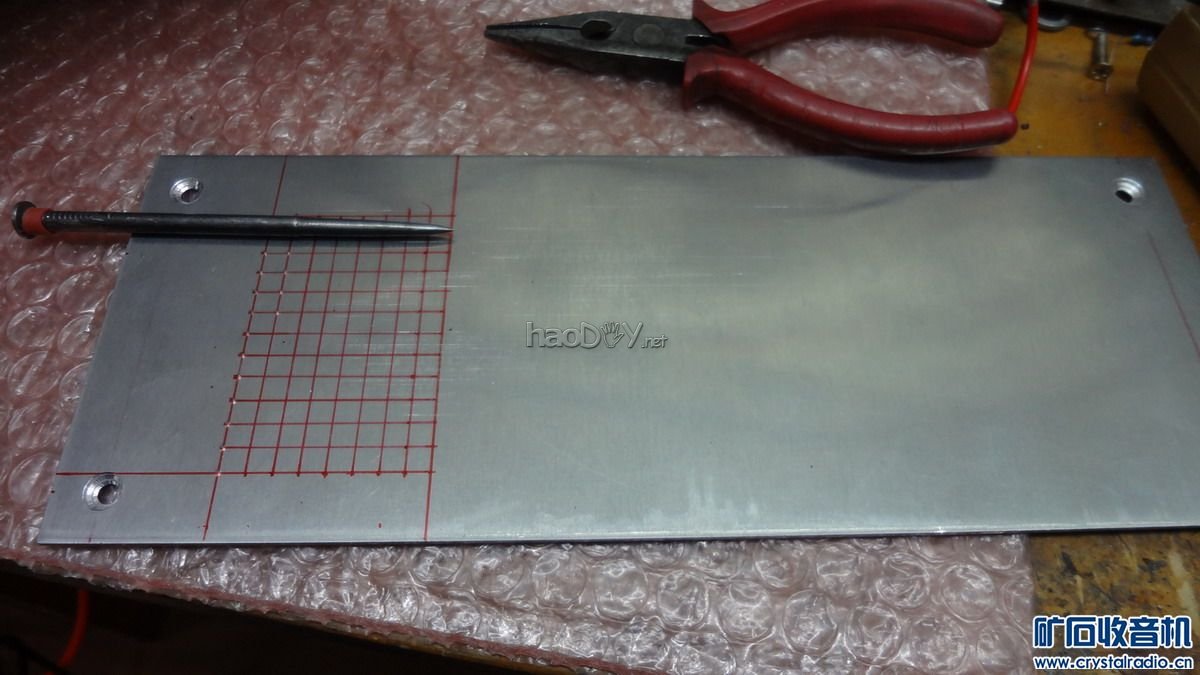

底台用5052铝合金板,装甲厚度2.5mm. (稍微厚一点以便攻丝)

【参赛】胆FM 脉冲计数接收机

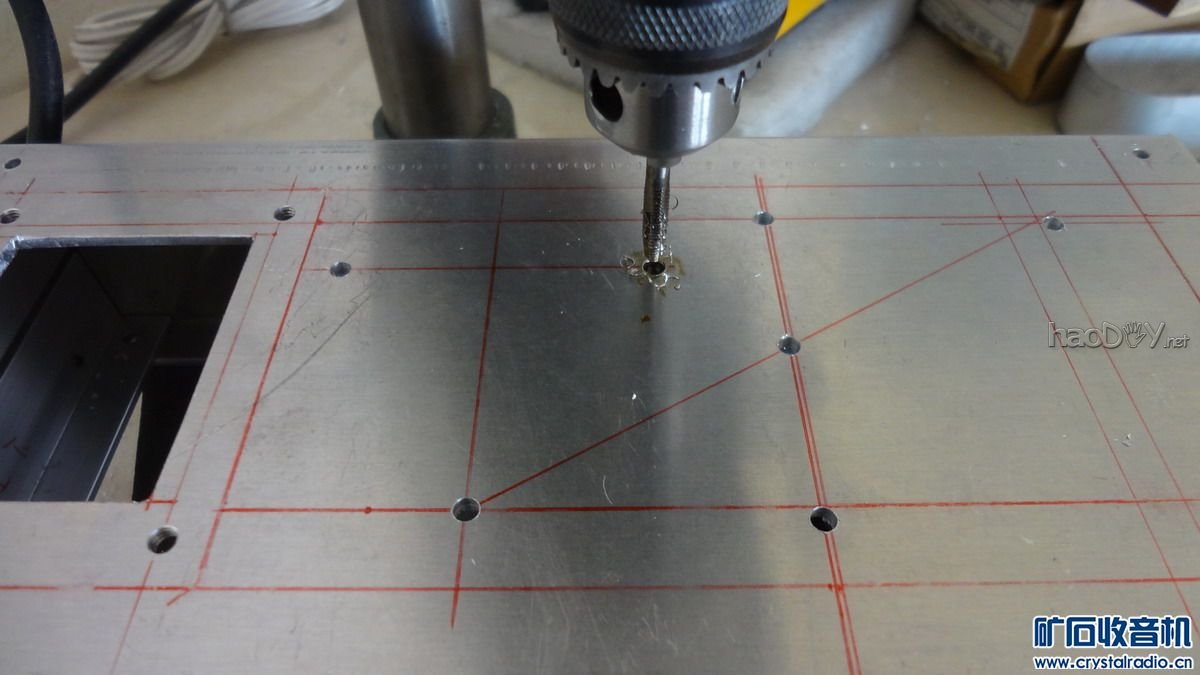

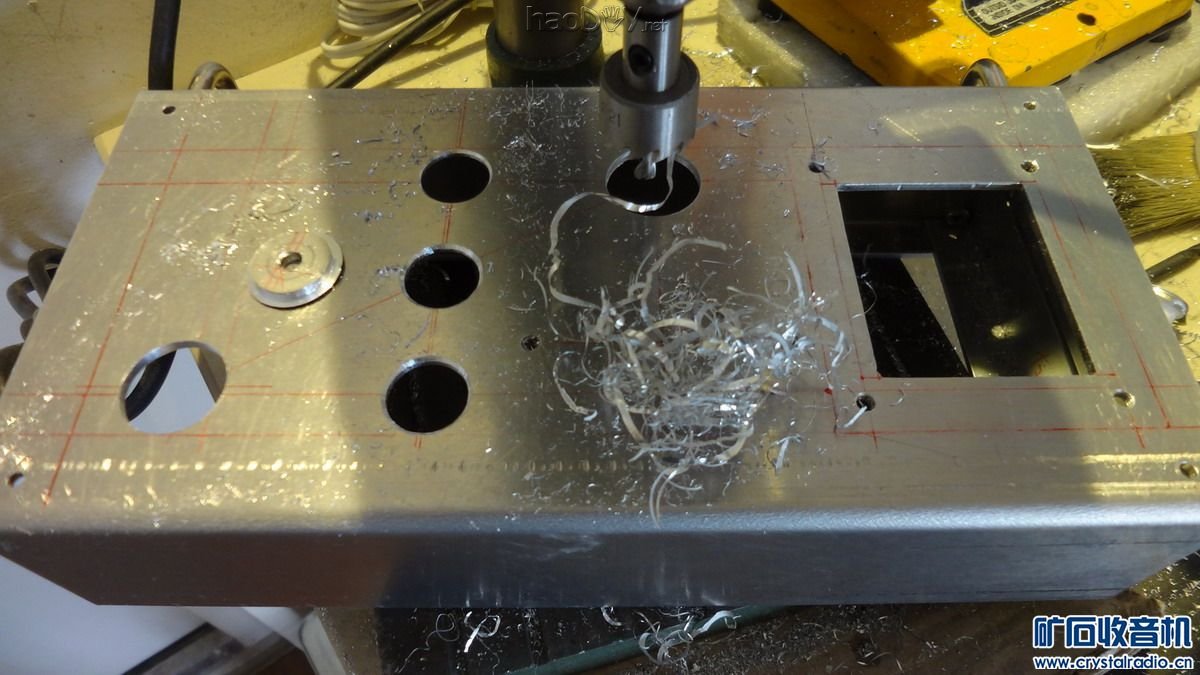

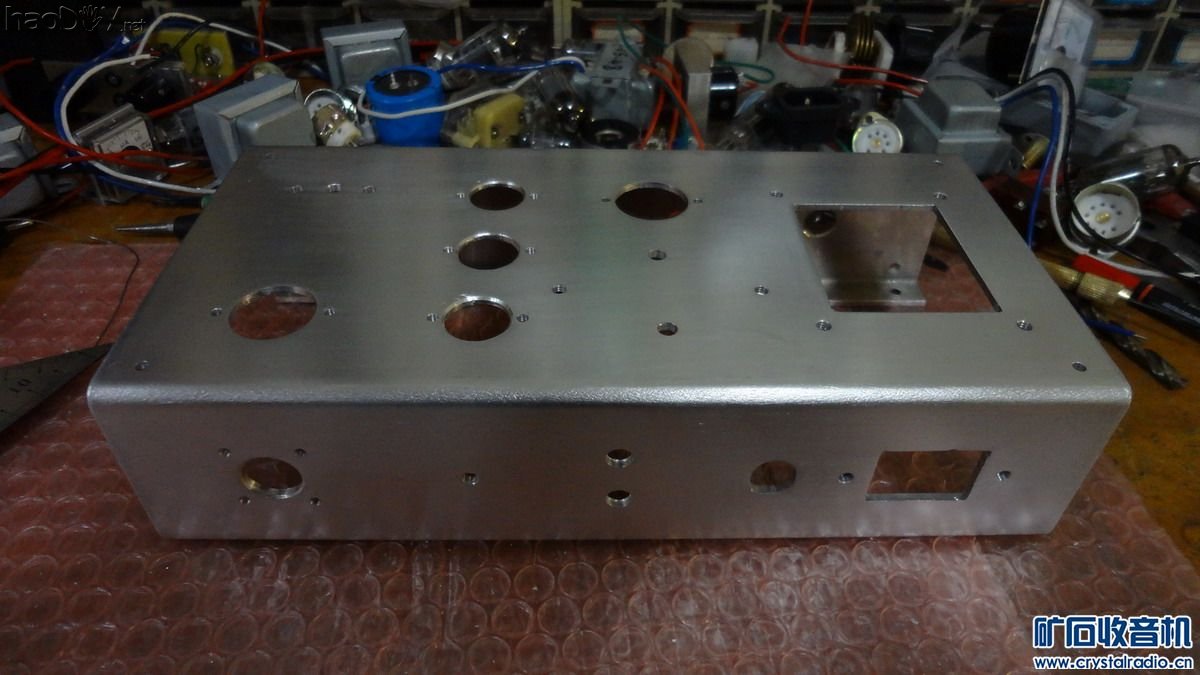

圆孔好办,方孔费事。

【参赛】胆FM 脉冲计数接收机

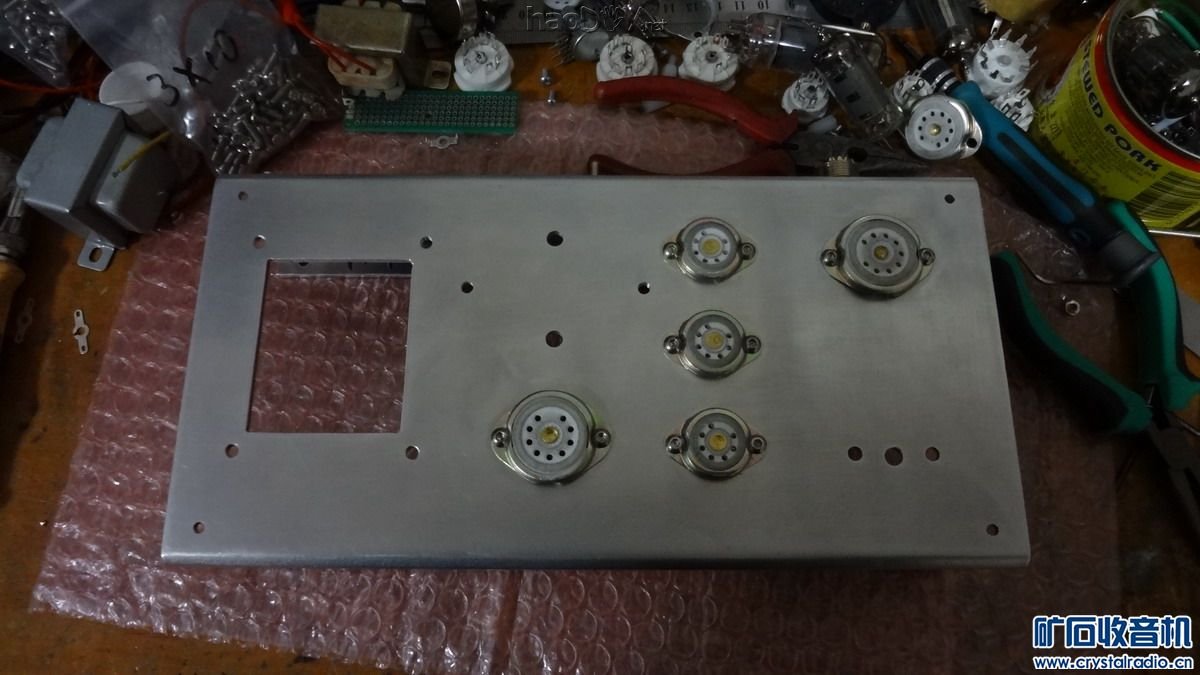

做到这一步要累死人,真的。不过没有出现什么失误,这就是最大的安慰!

【参赛】胆FM 脉冲计数接收机

把管座放上面琢磨琢磨,找个好的管座方向以便下一步的走线。

【参赛】胆FM 脉冲计数接收机

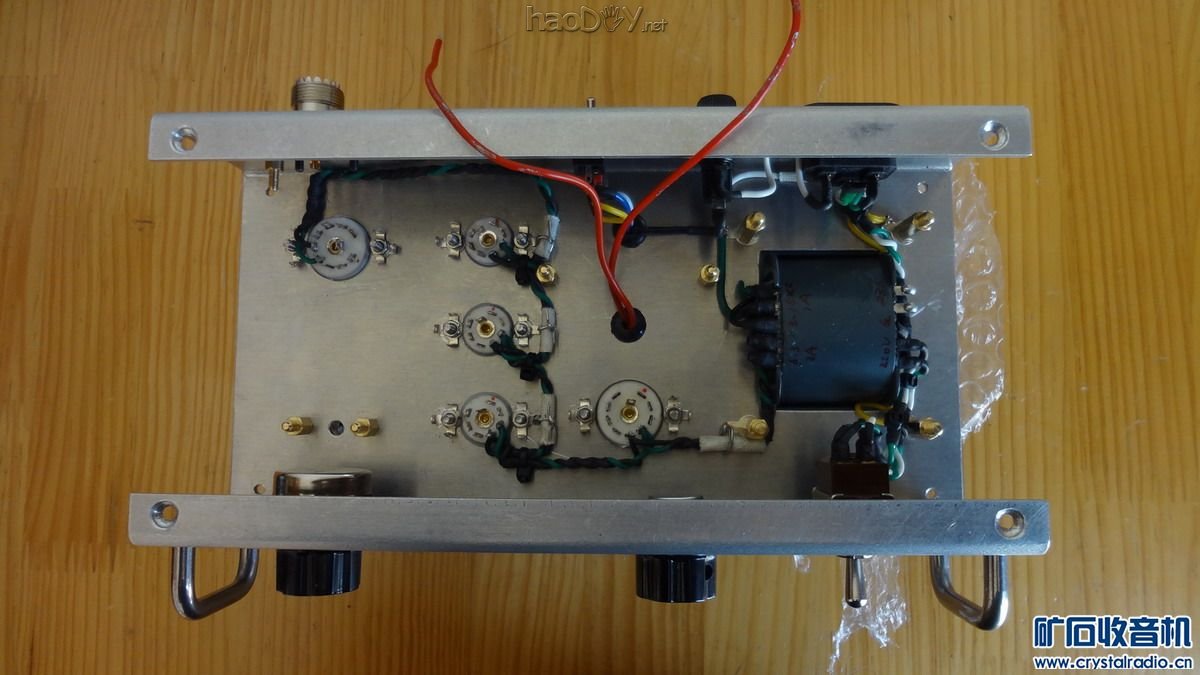

走线就从灯丝开始。

【参赛】胆FM 脉冲计数接收机

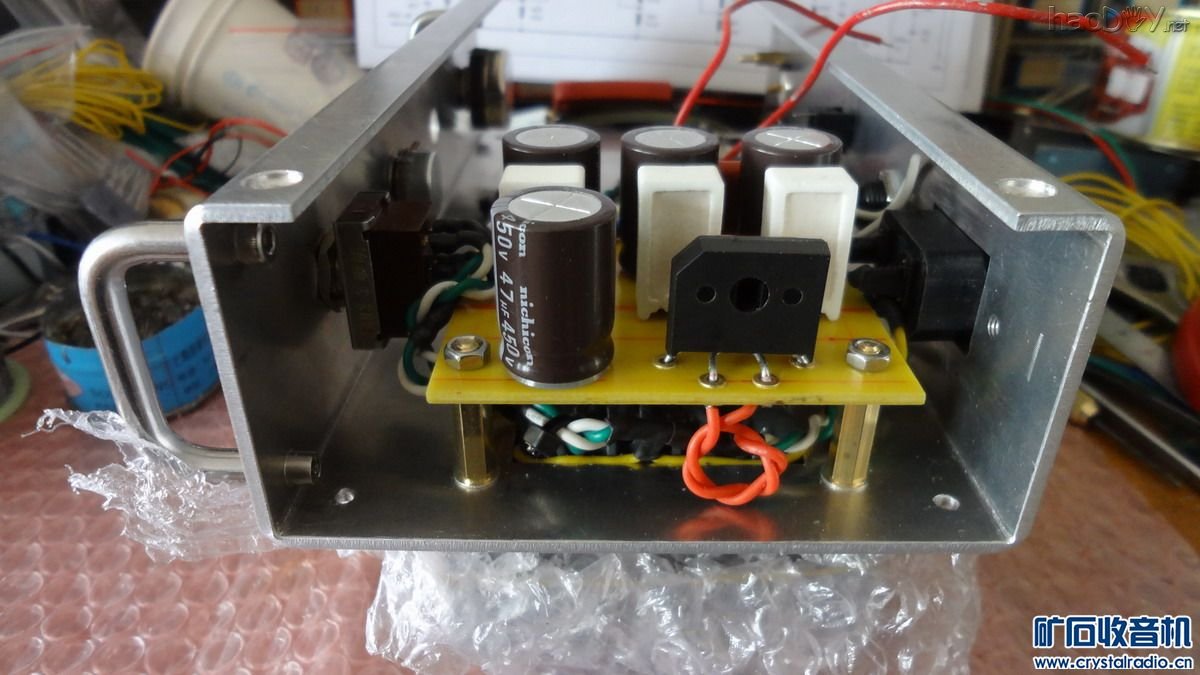

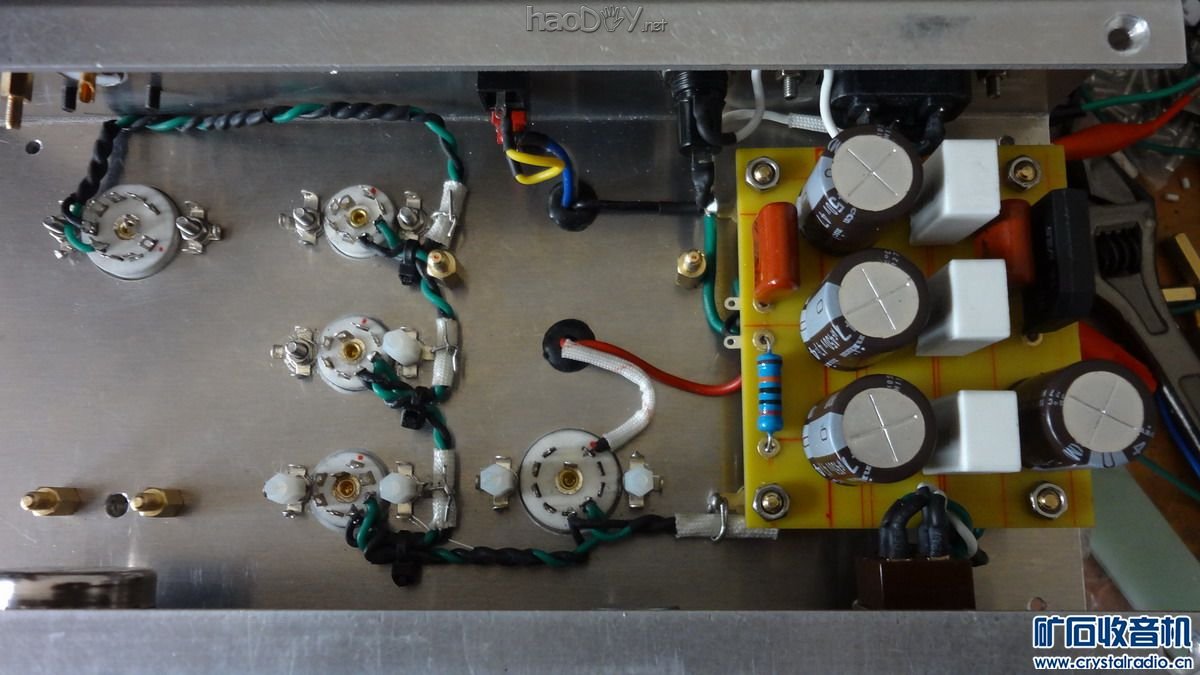

整流滤波板到位

【参赛】胆FM 脉冲计数接收机

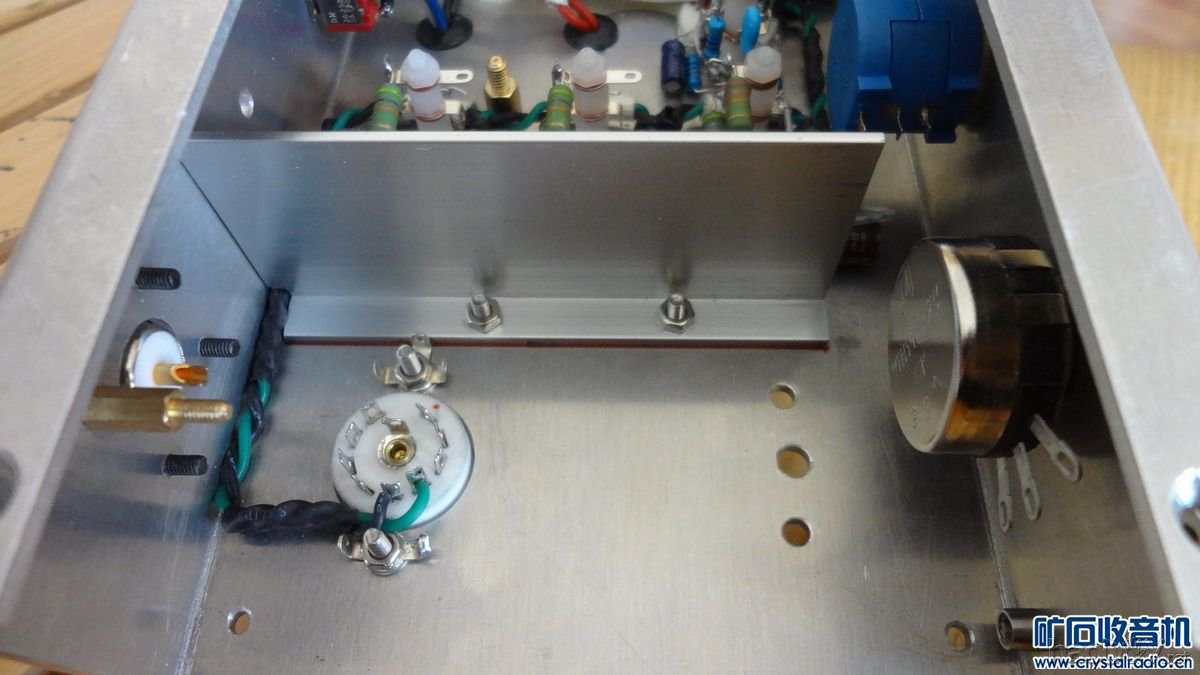

电位器上机,要注意电位器是消耗品,别把太多的焊接点和电位器发生关系,以便将来更换方便。

【参赛】胆FM 脉冲计数接收机

这是音频部分,用的是6N1,一半是推动,一半是输出。

【参赛】胆FM 脉冲计数接收机

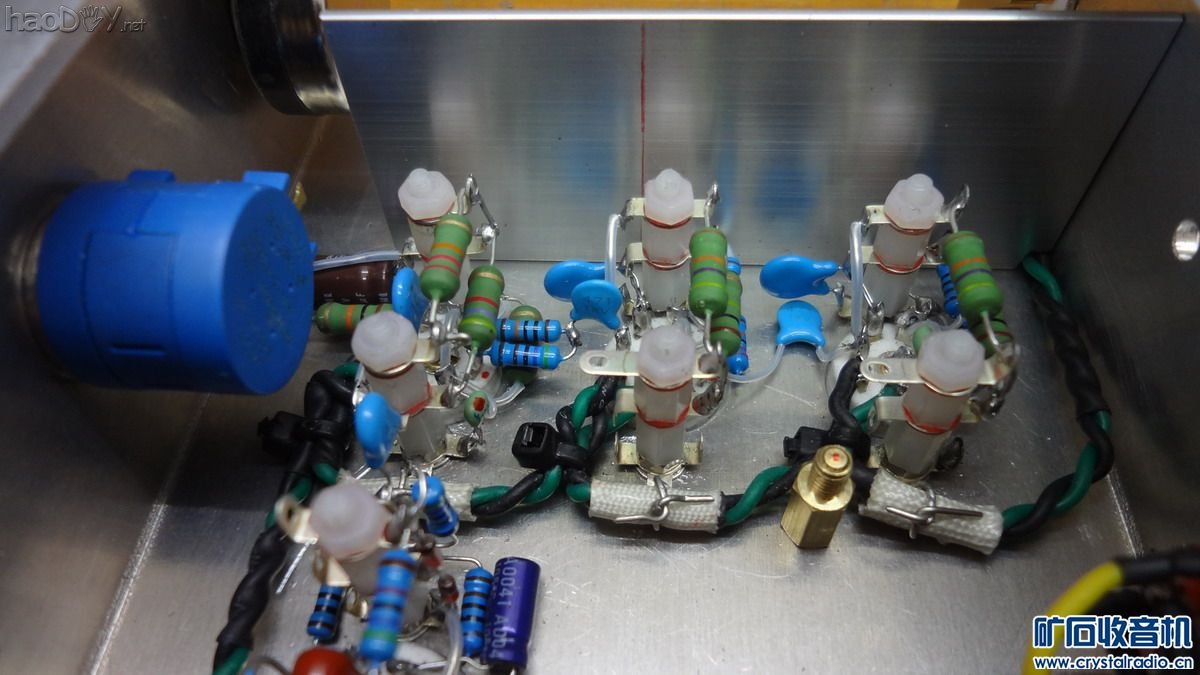

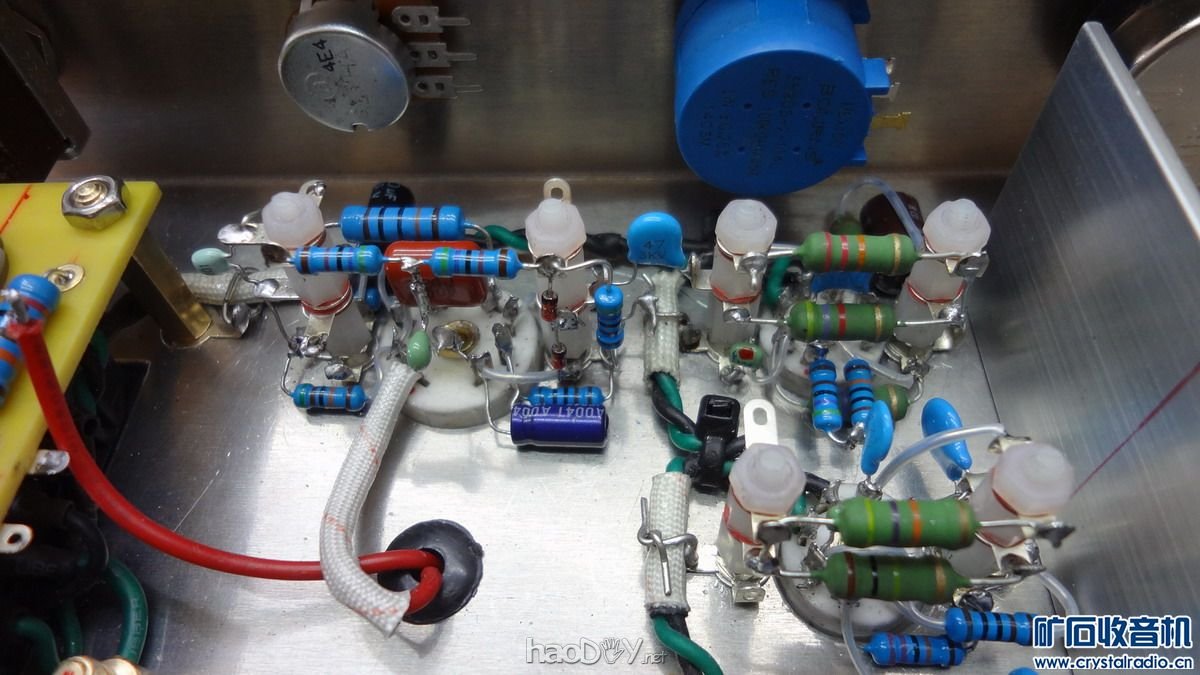

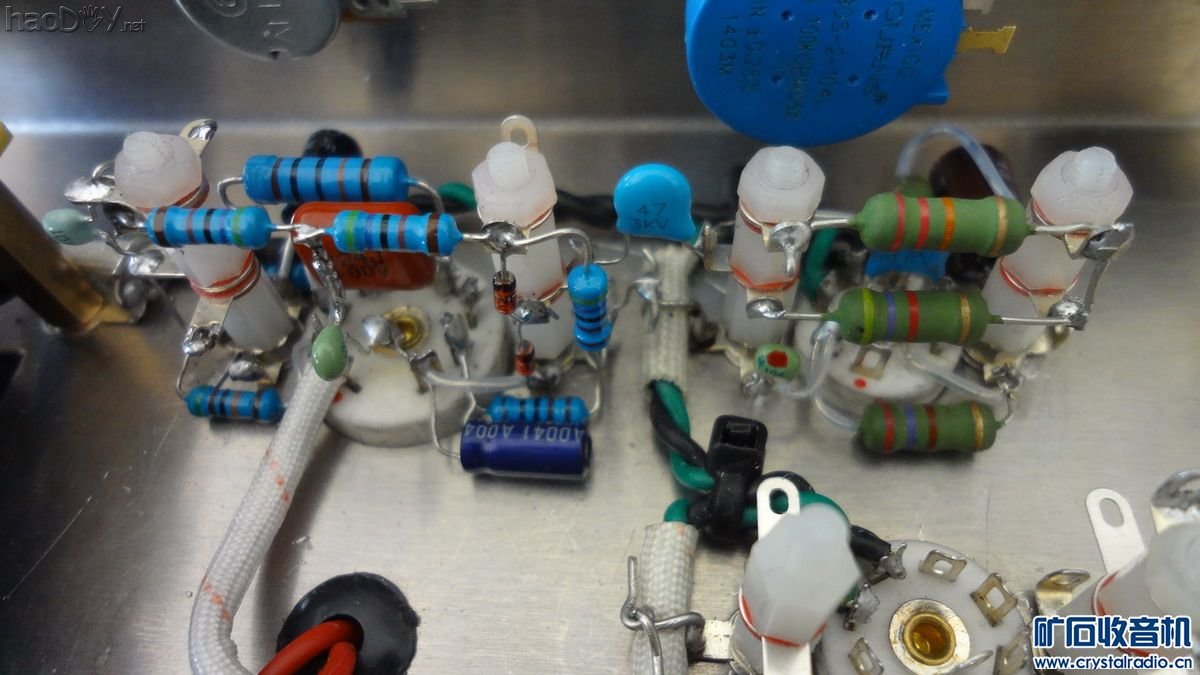

中放部分纵向看

【参赛】胆FM 脉冲计数接收机

中放部分横向看

【参赛】胆FM 脉冲计数接收机

高频部分从这里开始

【参赛】胆FM 脉冲计数接收机

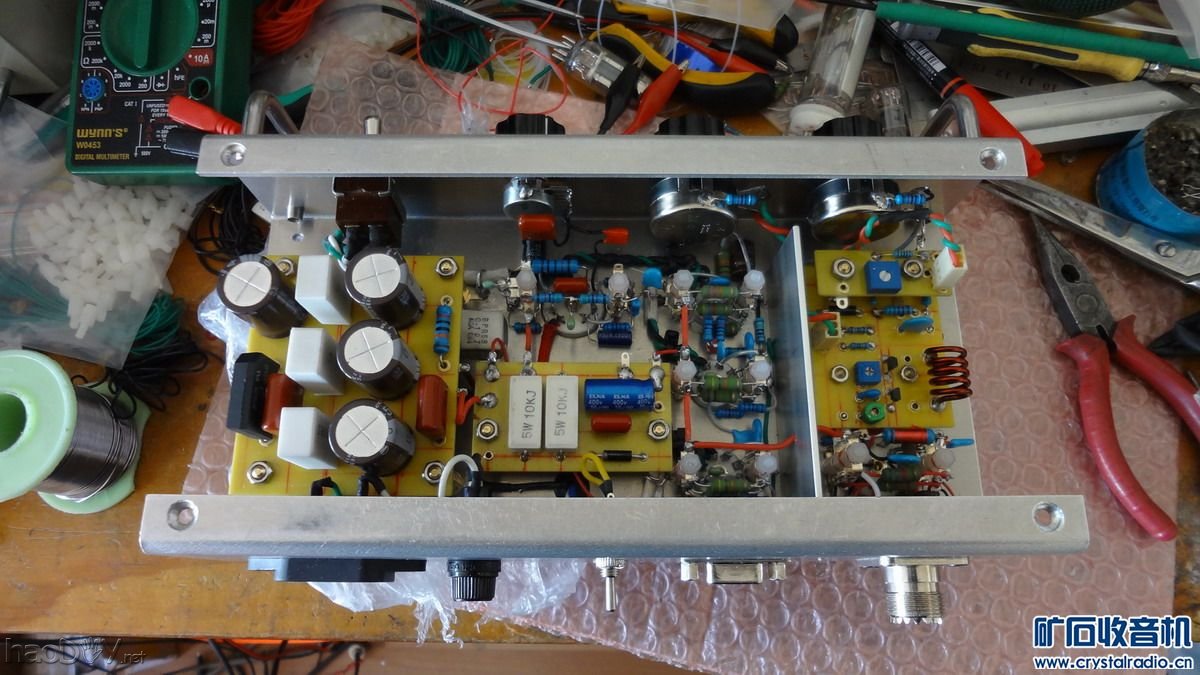

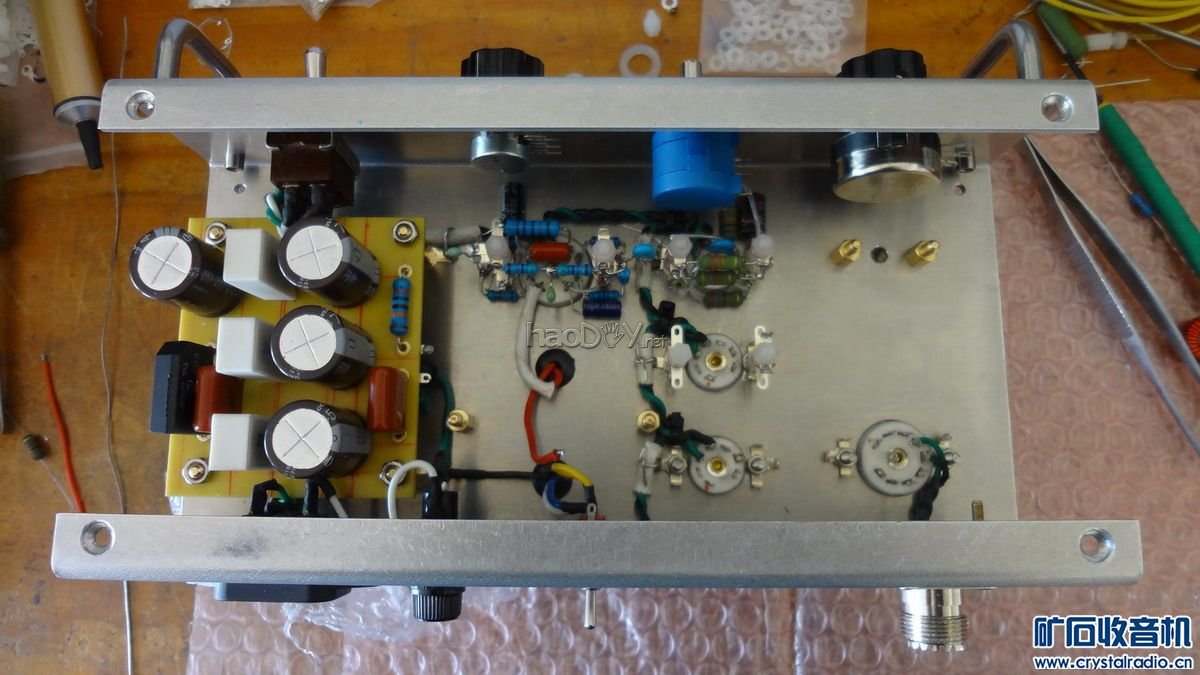

这就完成了大部分的安装。

【参赛】胆FM 脉冲计数接收机

放平了看看,其实高频部分还没有安装我就已经对中放、音频加电测试过了,一切OK。

【参赛】胆FM 脉冲计数接收机

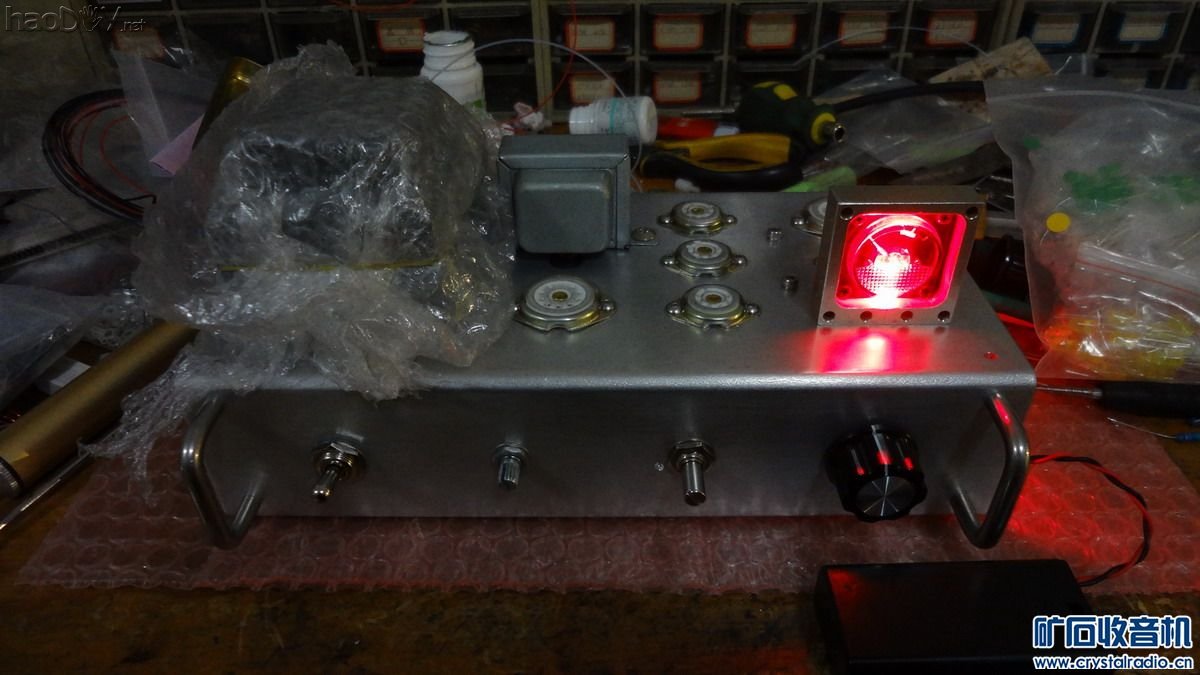

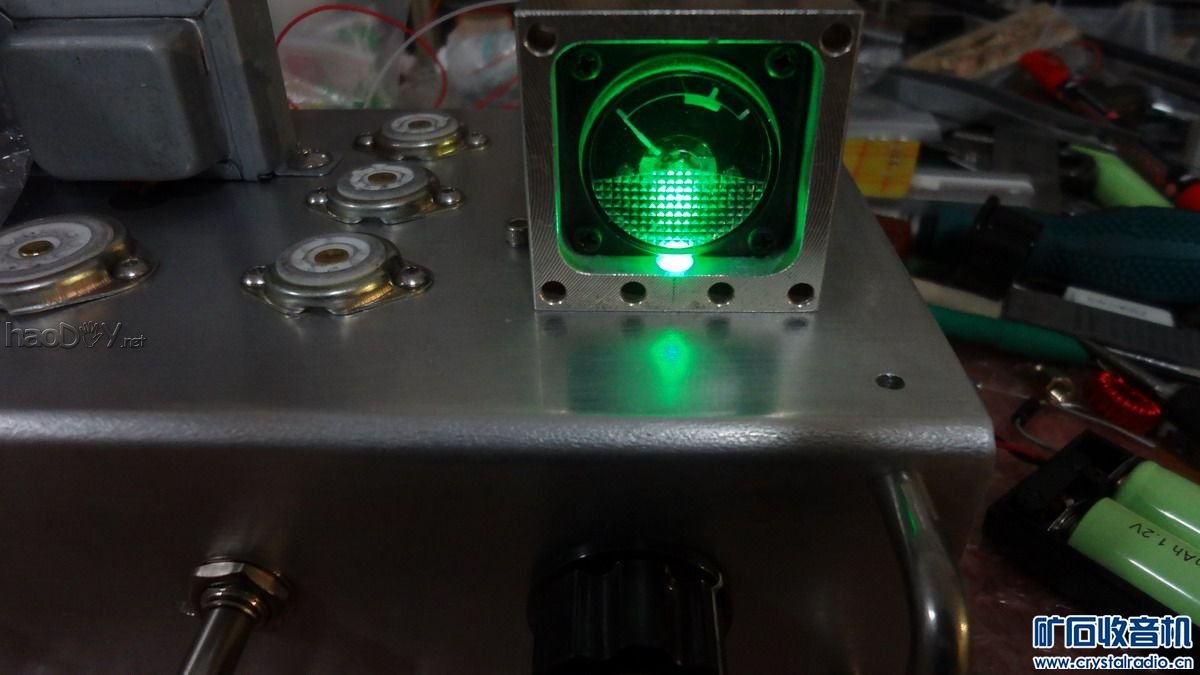

这个是LED效果实验。

【参赛】胆FM 脉冲计数接收机

红色、绿色都是我喜欢的颜色,至于保留哪一种这让我很纠结。

【参赛】胆FM 脉冲计数接收机

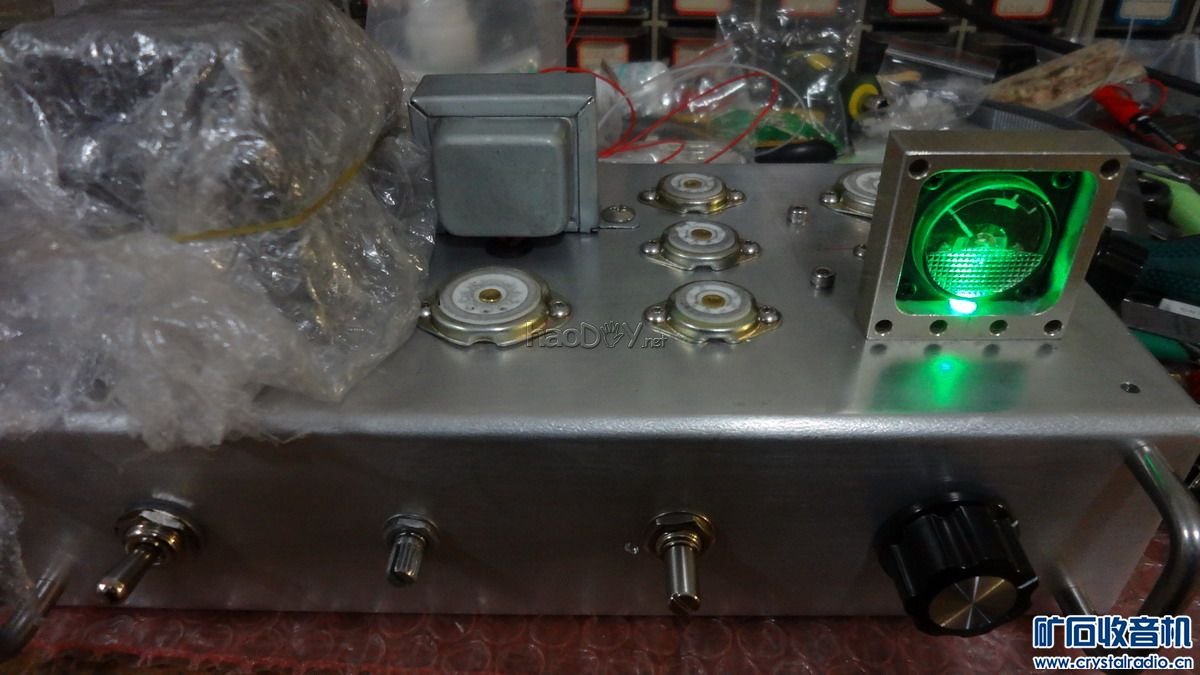

经过一晚上的思想斗争,最后情况是这样的。

【参赛】胆FM 脉冲计数接收机

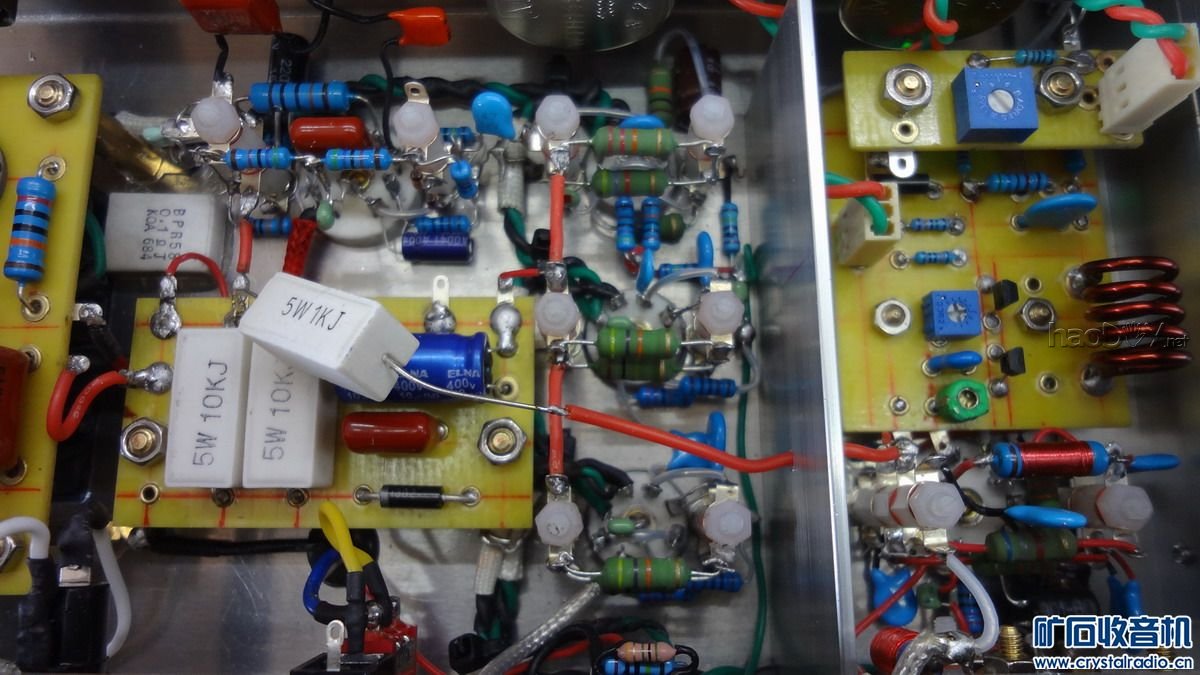

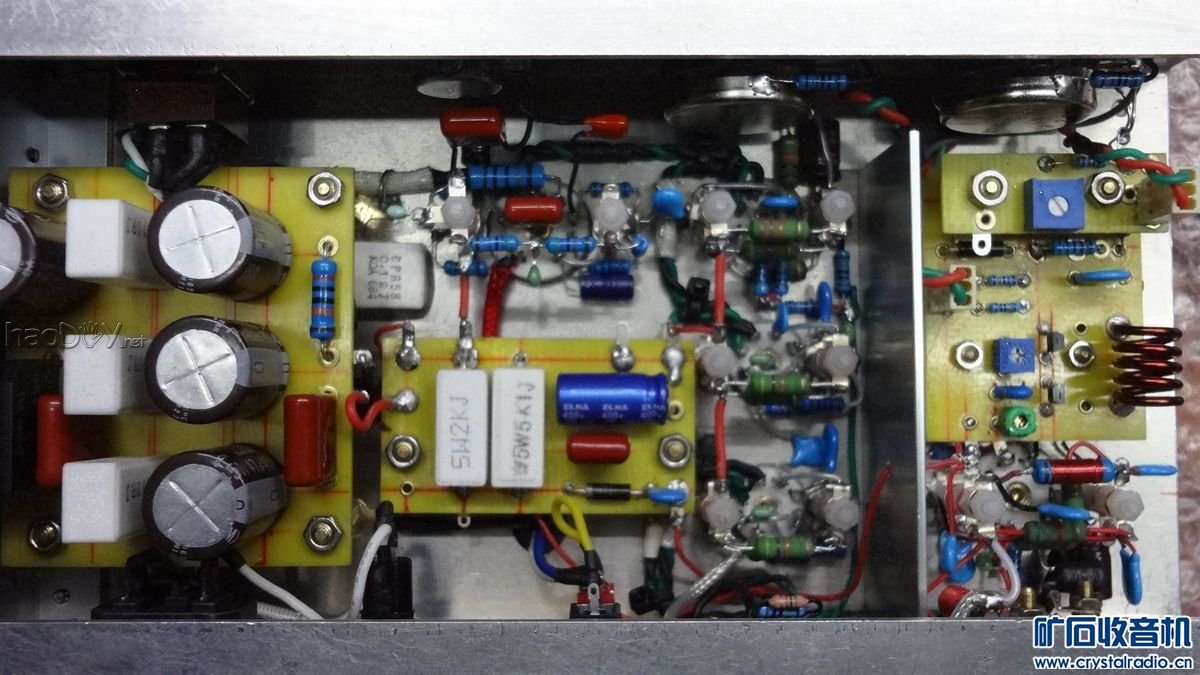

现在可以看看基本完工的内部情况了。一些电阻是需要调整的。

【参赛】胆FM 脉冲计数接收机

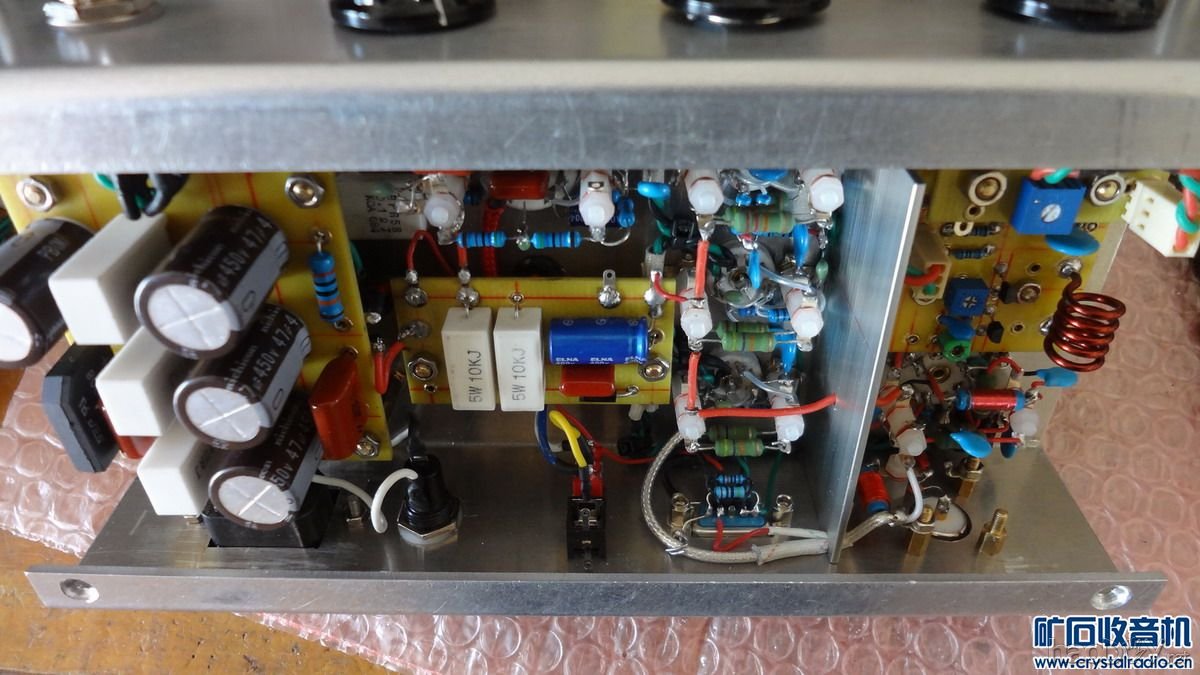

再来一图。

【参赛】胆FM 脉冲计数接收机

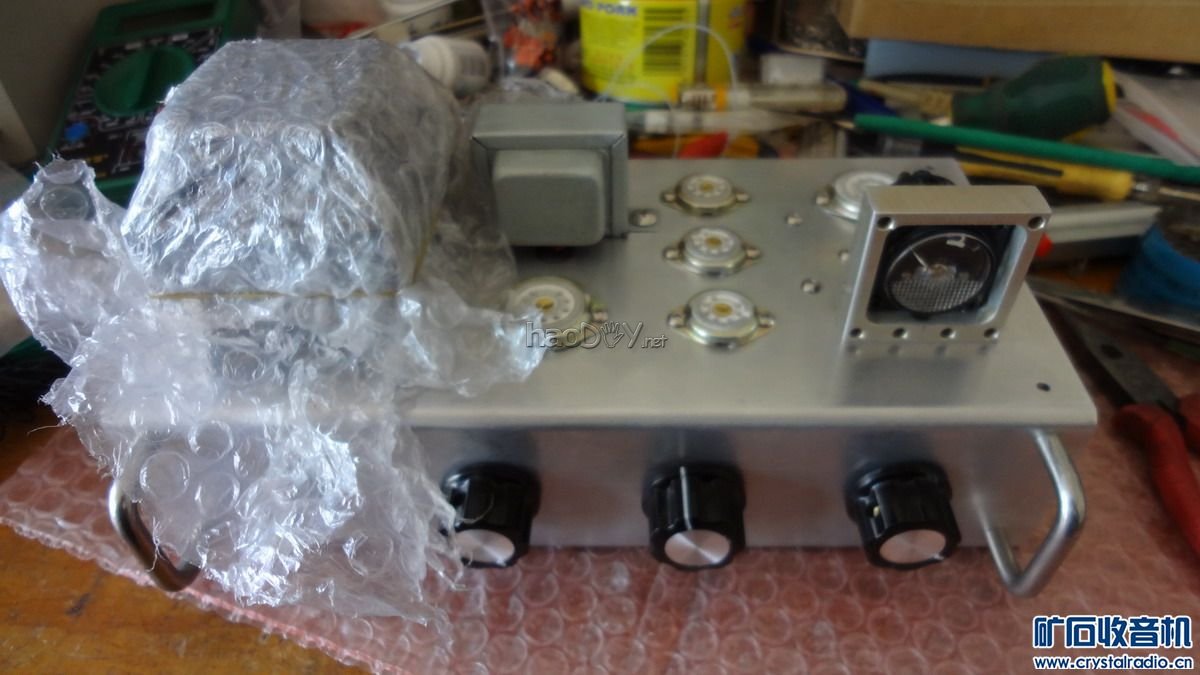

到目前为止,电源变压器还用塑料包裹着,变压器是我花了很大心血精心喷漆数遍的,一定得保护好。

【参赛】胆FM 脉冲计数接收机

别以为到这里电子管插上就算完事,还有侧面堵头和底板没有做呢。我还在努力!

【参赛】胆FM 脉冲计数接收机

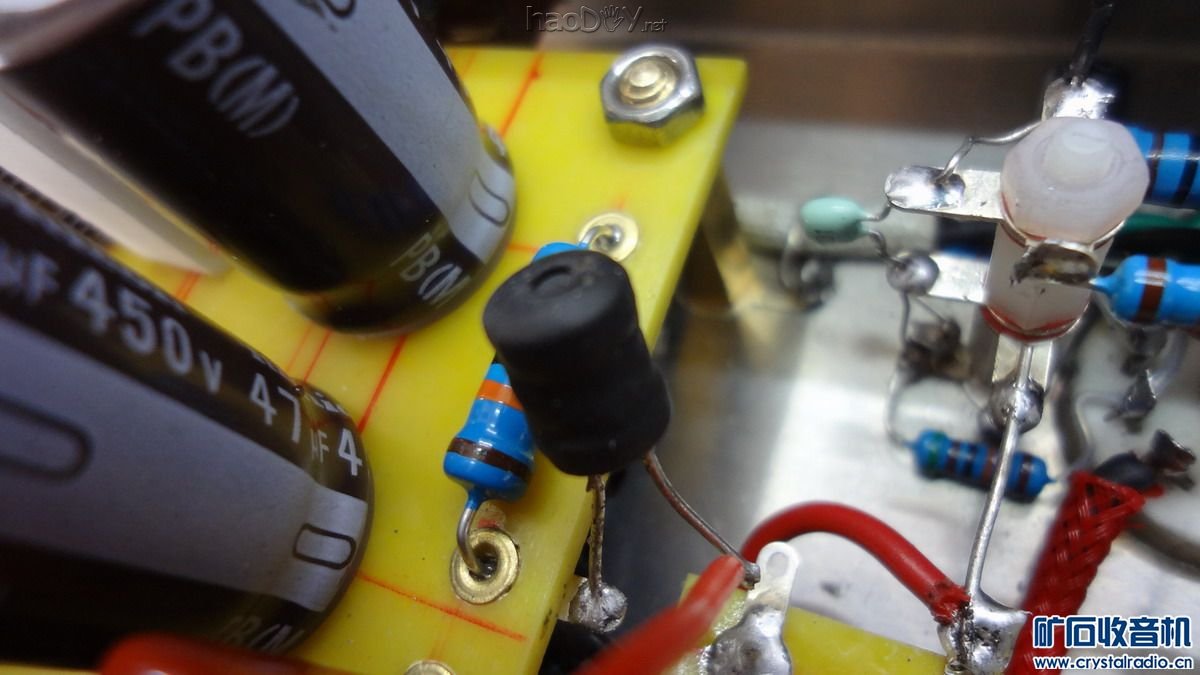

这个工字电感正在做简单的过载实验,持续时间内相对较大的直流通过它。

【参赛】胆FM 脉冲计数接收机

经过上述折腾再次测量电感量没有发生变化,没有磁饱和,可以放心用。
这里顺便说下这个1mh电感,用2.4米长、0.14线径的漆包线在6*6的工字骨架上绕完即成。
【参赛】胆FM 脉冲计数接收机

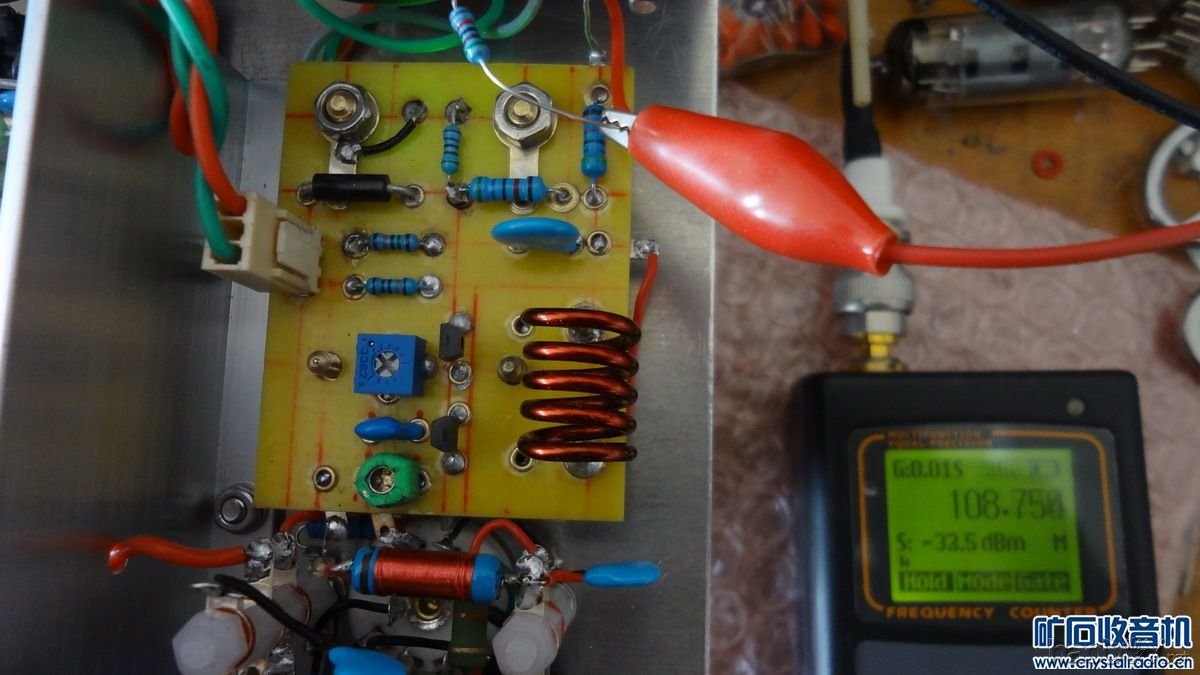

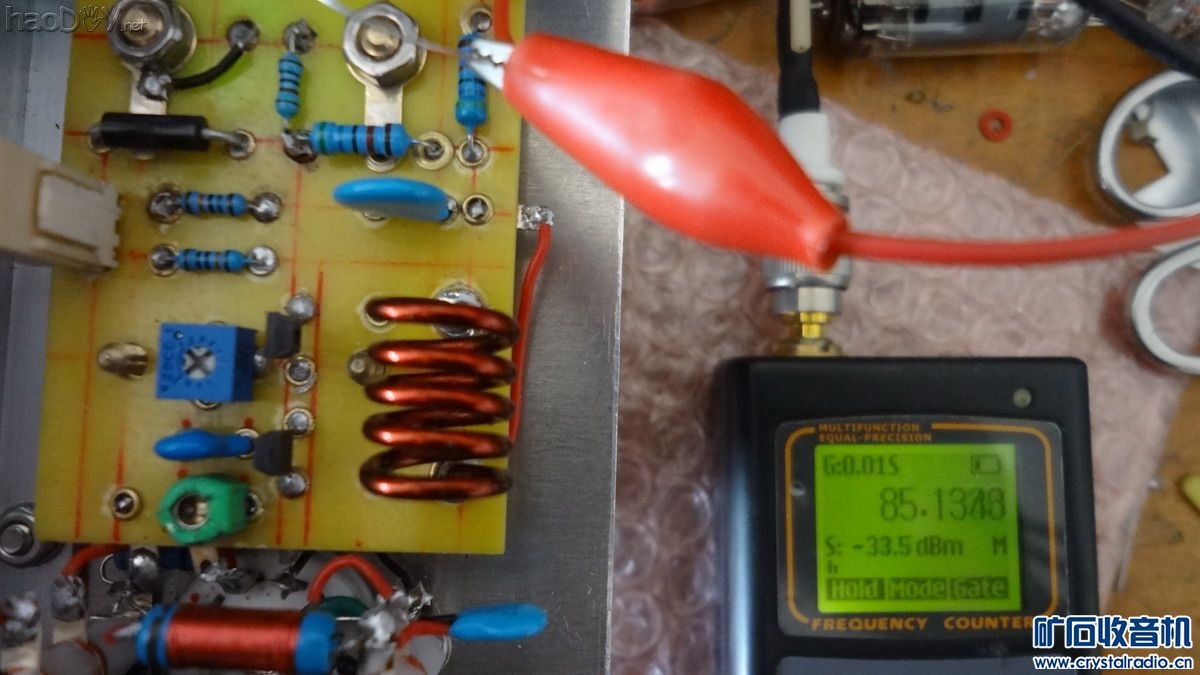

这是频率覆盖调整,蓝色电位器是线性微调,绿色电容是电台位置微调,频率计显示的频率即是当前接受频率。

【参赛】胆FM 脉冲计数接收机

我现在的覆盖可以从83M-109M,而且选择性也非常的好。

【参赛】胆FM 脉冲计数接收机




竣工后的图片来了,一开始我是用的多圈电位器,但是一个行程要拧10圈,其实根本就没有必要,普通的B型(线性)电位器就已经很好控制,最终又换回了皮实耐用的118电位器。 (责任编辑:admin)
