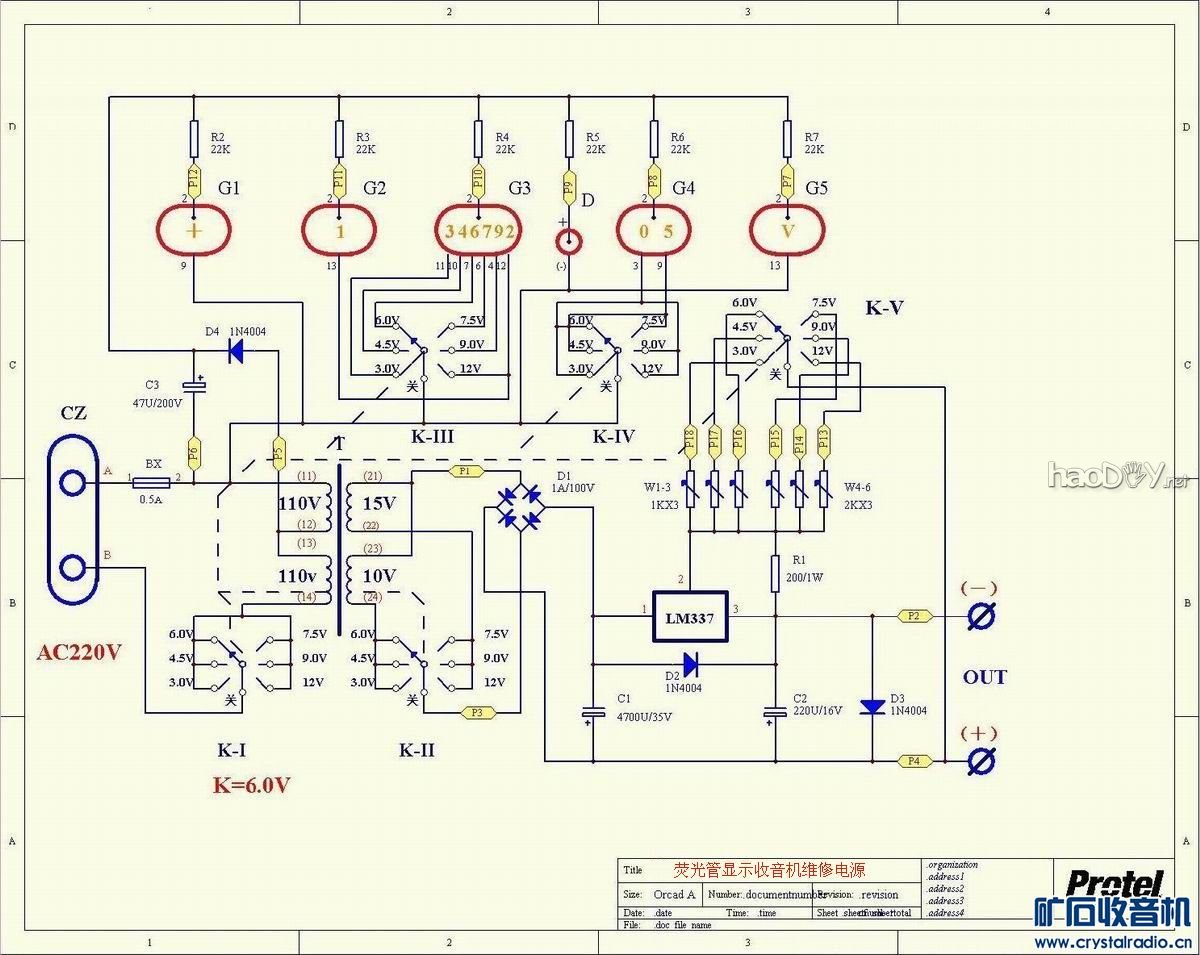

这次见矿坛又来届DIY大赛，整个嘛作品将选题思路先明确如下： 1.结合前三届DIY大赛得奖的作品来看，那些技术太高反而会带出“曲高和寡”的效果。选题尽可能为简单可靠， 能让绝大多数网友一见明了，并可引起共鸣的题材为好。 2.尽量能使手中闲置旧物得再生利用。 3.作品风格有其DIY性质的特点。 4.可使自己在DIY过程中带得乐趣而不是感到累赘。 5.多多少少展现些DIY手艺技巧。 6.具备一定的可仿制性。 第2点思路又带出这番思绪，网络时代的到来，使俺可足不出户的溜达于各间电子垃圾网站，见有心仪又廉价特别些的器件都喜好高喊一声我要了而拿下，但也常常到手不知道整啥滴好。相信网友们有与俺这番经历的应该也不少。 有了这番总路线指引，其参赛DIY作品选题就连想到何不就解决在这几年里，为俺开了间网上维修店常遇到的一件有些心堵事，就是打理网友送修收音机时候，常被俺现在手中的外接供电稳压器使用中的不便。原由是虽然原手中这款0-30V可调稳压器，在使用过程常会因可调电源表头0-30V跨度的刻度显示误差，在标调机器需较准确的电压值时候，要再用外接电压表方式来得校准。这次DIY大赛就决定DIY台专供维修半导体收音机使用的稳压器，免校准直接精确输出几档常见的电压值以方便日常维修使用。并将平时积攒几枚特别字符的荧光数码管翻出用上，冠名为“荧光管显示的维修收音机稳压器”。要不这类老器件放置在黑暗的库房里也是种资源浪费。 据这基本思路，这台“荧光管显示的维修收音机稳压器”总体构成器件除荧光数码管外，还翻出枚氖泡，配上灯座后作电压整数与分数间的小数点也蛮合适。稳压器件选金封LM337，最大输出电流1.5A，作收音机维修足够大了。变压器取自废弃针式打印机，次级2组输出为5V与12V刚好适用。荧光管工作电压取至这2组串接的 AC110V 端子上得以解决。荧光管显示所需的标准电压是180V，原担心AC110V这里取的电压整流后是155V亮度会有问题。先行搭接试了下亮度无任何折扣，算运气吧，要不这变压器就需绕制也添麻烦。库房翻出枚捂了有20多年的片7档波段开关作电压变换，分配完4片作转换与显示还多空置一片？就将其利用为电源总开关，这样连只开关器件也可省了。为能体现出DIY过程的乐趣与技巧，整体布线采用分体布线最高工艺的捆扎法。为使这工艺在翻出的变压器也可施工，将原不便这类作业的变压器出线方式作了改造。还翻出本是个电器暗装铝盒作稳压器机壳（箱）。这台“荧光管显示的维修收音机稳压器”全部配件都是这几年网上闲逛高喊我要了一声里到手的“宝贝”垃圾。看来捡垃圾也可套上中国哲学精要之一的“垃圾到用时方恨少”之经典名言。  设计的电路图。显示数值与输出电压间无关联。原理应该一见明了。 |
