1-30V 5A简易可调直流稳压电源。

时间:2013-02-21 22:19来源:www.crystalradio.cn 作者:szshly 点击:
原理很简单,做工很简陋,献丑了。(其中调整管和一个多圈电位器是衡水家维给的,在此致谢) 工频变压器整流后直流38v,用大功率三极管利用lm317扩流,多圈电位器调整,输出应接负载电阻,避免空载时调整好后接负载电压跌落过多,电压表最多15v,打开改了一
原理很简单,做工很简陋,献丑了。(其中调整管和一个多圈电位器是衡水家维给的,在此致谢)
工频变压器整流后直流38v,用大功率三极管利用lm317扩流,多圈电位器调整,输出应接负载电阻,避免空载时调整好后接负载电压跌落过多,电压表最多15v,打开改了一下,30v。电流表并联导线扩流2倍,满偏4a。过流保护用的7824稳压,tda2030做的电压比较器,免推动电路,直接推动24v的继电器,电流表兼取样电阻,将电压输入至电压比较器的正输入端,和负输入端的多圈电位器比较,方便调整过流阀值,过流自锁开关控制过流后的状态,断开后过流自恢复,接通后过流自锁,超过4a时的输出没有主动散热,散热器温升还是可观的。还没找到合适的旋钮,哈哈。

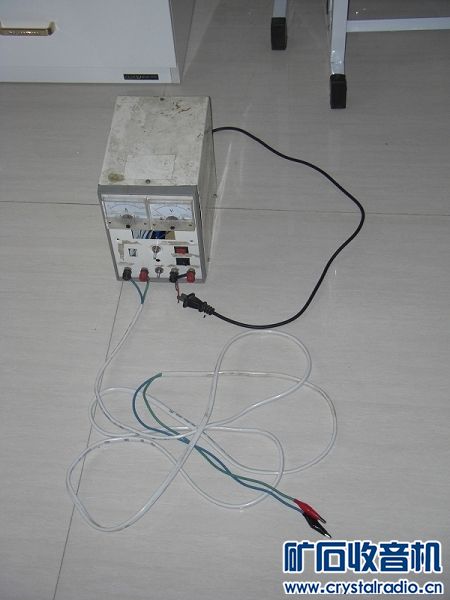

1-30V 5A简易可调直流稳压电源。

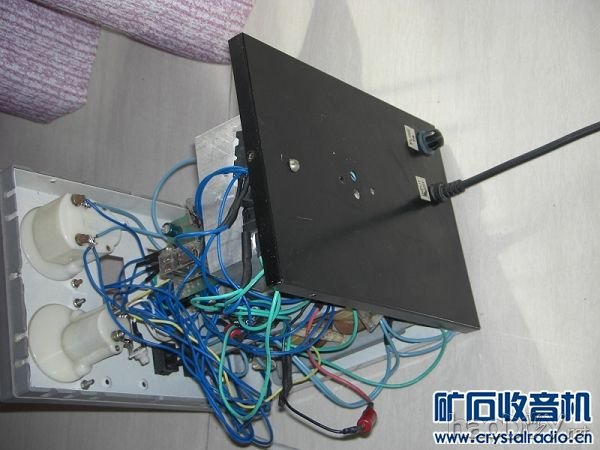

1-30V 5A简易可调直流稳压电源。

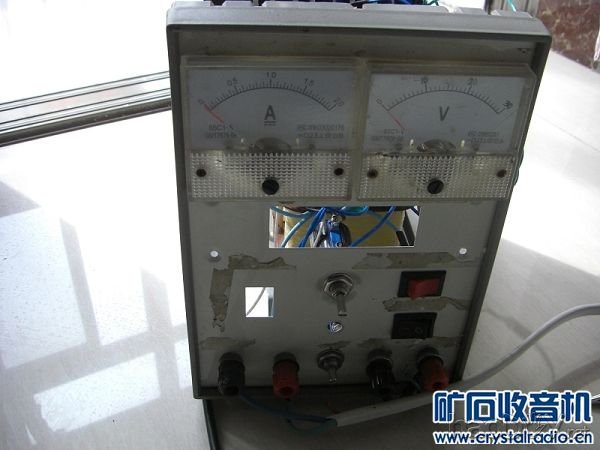

1-30V 5A简易可调直流稳压电源。

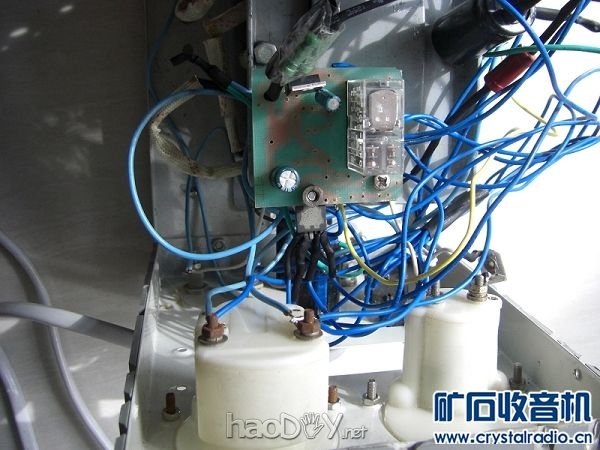

1-30V 5A简易可调直流稳压电源。

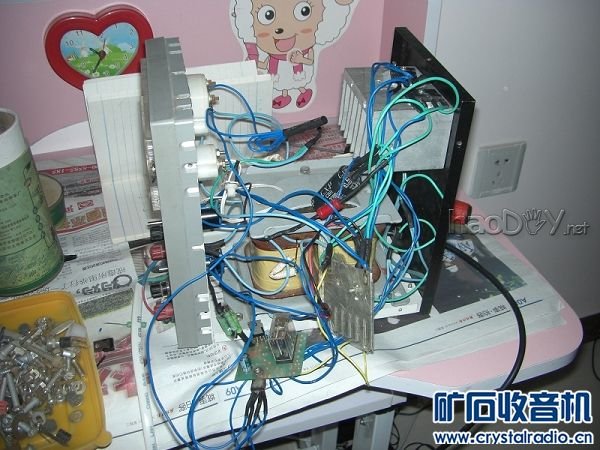

1-30V 5A简易可调直流稳压电源。 (责任编辑:admin)
