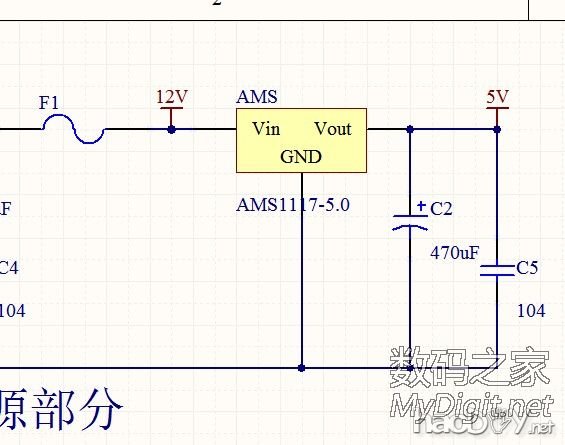

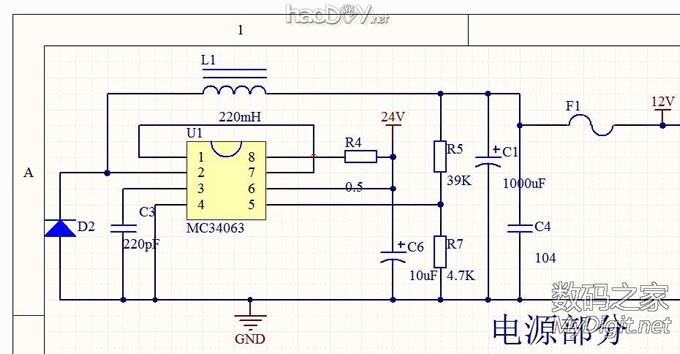

笔者最近在设计《数控恒温加热台》,功率部分是开关电源24V DC。同时需要12V和5V给数控部分。 最初的设计是MC34063 DC-DC降压电路把24V降到12V,用于运放和MOS驱动。再用线性稳压芯片AMS1117-5.0把前面的12V降压到5V给MCU和显示驱动。这些看似没有问题,却为后面的改造留下了隐患。 之后发现由于线损,到电热丝的电压只有20V,功率达不到要求。 于是把开关电源的电压提高到28V,那么问题来了,啪啪啪,两声!!34063冒烟了,买的是2毛一个的,不心疼,找新的换上,继续啪啪啪。 用万用表一量, 这下可好,34063击穿直通,28V直通AMS1117,承受不住,1117又击穿, 相当于28V跑到5V的家中做客。于是乎,MC34063、AMS1117、单片机、TM1620显示驱动,统统阵亡了!! 电源部分电路图: (1000u的电容实际用的是100u的) (AMS芯片上端实际加了反向保护二极管)
[ 此帖被13870917078在2015-12-08 22:20重新编辑 ]
