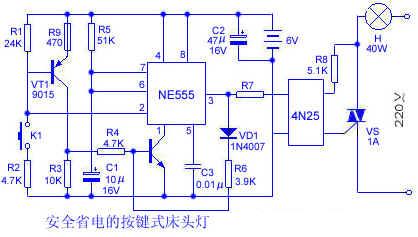

一盏延时式床头灯，对付很多读者在夜晚行使是很利便的。本文先容的按键式床头灯能安详和利便的要求，电路道理如下图所示:

    该床头灯由节电型单稳态电路和亮度可控照明灯两部门构成。两部门靠光电耦合器耦合，电气部门完全独立，行使异常安详。当K1断开时，VT1截至，其集电极电压为0V，VT2截至，NE555第①脚接地端开路而不事变，此时，电路的耗电仅为VT1、VT2的穿透电流，约3～5μA，四节电池能行使一年半以上。按下K1后，VT1饱和导通，R3两头电压靠近电源电压，VT2饱和导通，NE555事变，此时，NE555第②脚由高电平变为低电平，并且低于1/3的电源电压，NE555翻转，第③脚输出高电平，其一起能过R7驱动光电耦合器4N25，使双向可控硅VS导通，床头灯H点亮；另一起通过二极管VD1、电阻R6向VT2提供足够大的偏流，维持VT2饱和导通，此时，纵然K1断开，VT2的事变状态也稳固，即NE555的暂稳状态稳固。在此时代，电源经R5为C1充电，使C1两头电压不绝升高，当C1两头电压大于2/3电源电压时，通过NE555的放电端第⑦脚放电，NE555的暂稳态竣事，第三③脚由高电平变为低电平，VT2截至，进入另一个不变状态，只有在K1再次接通时，NE555才再次进入暂稳态，床头灯再次点亮。

　　该床头灯所用元件型号及数据如附图所示，无非凡要求。整个床头灯安装轻易，调试简朴，只要安装无误，就能正常行使。若延时时刻太短，可加大R5的阻值或C1的容量，反之亦然。安装时将按键部门外置，别的元件装入塑料盒内，以确保行使安详。
