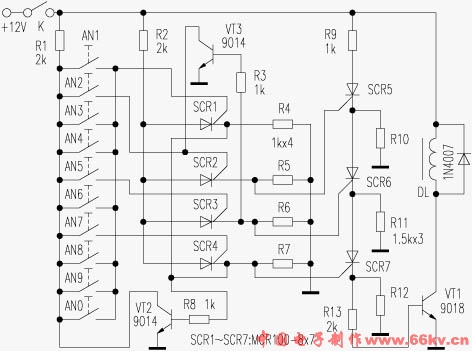

10键电子暗码锁回收全分立元件（三极管、可控硅、电阻），建造简朴事变靠得住。该暗码锁的特点是：假如按错了暗码键次序或按下了任何一个非暗码键，电路将锁定为关断状态，所有按键失效，使靠得住性进步。电子暗码锁电路如下图：

电路中，可控硅ＳＣＲ５、ＳＣＲ６、ＳＣＲ７为该暗码锁的主控元件。当凭证正确次序按下三位暗码键（本例为ＡＮ２、ＡＮ５、ＡＮ７）时，可控硅ＳＣＲ２、ＳＣＲ３、ＳＣＲ４依次导通，从而触发可控硅ＳＣＲ５、ＳＣＲ６、ＳＣＲ７依次导通，ＶＴ１饱和导通，电磁铁ＤＬ举措，实现开锁。与此同时，ＡＮ７键按下后ＳＣＲ４导通，进而ＶＴ２饱和导通，使各按键在开锁后不回复浸染。

　　若按错暗码键次序，不单不能开锁，还会使电路处于关断状态，图中Ｒ３、ＶＴ３的浸染是反对定按键次序ＡＮ５、ＡＮ２、ＡＮ７的可开锁性。如先按ＡＮ５，则ＳＣＲ３导通，ＶＴ３基极有了偏置电流，再按下ＡＮ２，则ＶＴ３饱和导通，使ＳＣＲ２无触发电压而不能导通，因而不能开锁。先按ＡＮ７也不能开锁已如上述。本暗码锁的按键次序只能是ＡＮ２、ＡＮ５、ＡＮ７。当按下任何一个非暗码键时，ＳＣＲ１导通，使ＶＴ２饱和导通，各按键失效，电路锁定为关断状态。这时必需断开开关Ｋ再合上，电路才复位。因此，开关K应安装在潜伏的位置。
