一、事变道理

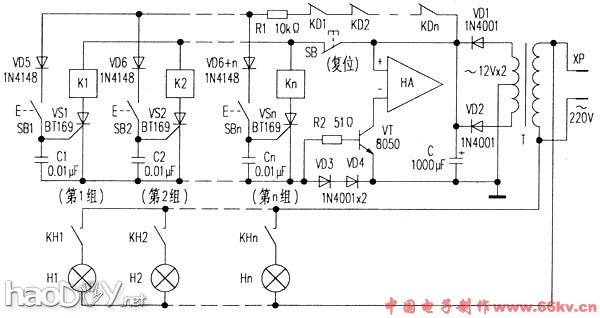

电路如下图所示，它由N路抢答开关电路、N路灯光电路和公用声响电路、电源调动电路等构成。

 当角逐者都没有按抢答器按钮SB1-SBn时，单向晶闸管VS1~VSn均处于截至状态，对应继电器K1~Kn亦处于开释状态，其常开触点KH1~KHn割断电灯H1~Hn供电回路，使之不发光；同时，三极管VT无偏压而截至，蜂鸣器HA不发声。

　　抢答开始后，若是第1小组争先按动了SB1按钮，则VS1导通，K1通电吸合，KH1触点闭合，指示灯H1发光；与此同时，K1的常闭触点KD1断开，使其他小组按动SB2~SBn按钮时，对应VS2~VSn都无法得到触发电流而仍保持截至状态，K2~Kn亦无法吸合，则第1小组得到抢答权。

　　其它，只要K1~Kn中任何一个继电器吸合，则串入供电回路的二极管VD3、VD4两头便发生约1.5V直流电压，经R2限流后，节制VT饱和导通，使HA通电发出响声，暗示已有小组得到抢答权。当主持人按动一下复位按钮开关SB时，电路即规复初始状态，以便开始下一轮抢答。

　　电路中，R1为VS1-VSn触发端的共用限流电阻，R2为VT的限流电阻。C1~Cn别离为VS1~VSn触发端的交换旁路电容器，其首要浸染是消除由SB1~SBn传输线引入的外界杂波感到信号，防备对应VS1~VSn误触发。VD5~VD6+n为断绝二极管，停止VS1~VSn彼此间产生滋扰。

　　二、元器件选择与建造

　　VS1~VSn均选用BT169或MCR100-1等小型塑封单向晶闸管。K1~Kn均用jzx-17F／12V-2Z小型中功率电磁继电器。HA用直流事变电压12V、事变电流≤1A的蜂鸣器或电铃。
