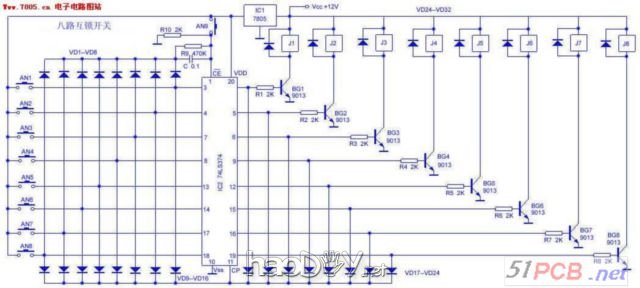

工场中常用多路互锁开关来节制多台事变电机。早期的多路互锁开关，是用多组电磁继电器直接制成的，固然电路简朴，但常出妨碍，行使很不利便。笔者用三态八D锁存集成电路74LS374制成八路互锁开关，可完全代替早期的多路互锁开关，它具有事变靠得住，行使利便等特点。电路如附图所示。

电路事变道理 电路供电电源为12V ，再由IC1(7805)稳压输出5V电源供应IC2(74LS374)作为事变电压。IC2和外围相干元件构成八路互锁开关电路，现由继电器J1～J8构成开关执行器件。IC2的各引脚成果已在图中标注。①脚EN为使能端，低电平有用，以是这里把①脚直接接地。D1～D8为触发端，CP为时钟端，Q1～Q8为输出端等。当依次按动按钮开关AN1～AN8时，对应的各触发端D1～D8和CP端别离处于高电平，此时输出端Q1～Q8也依次输出高电平，该高电平通过对应的晶体管使继电器依次事变。不只云云，各开关的事变还可恣意选择。该电路要完成上述正确的逻辑成果，还需设两种帮助电路：

1、开机延时电路：由R9、C2、BG9管和继电器J9等构成，延时电路的时刻由R9与C2值抉择。当12V电源加到电路时，IC1起首事变，将5V电源加到IC2上，让IC2不变事变。之后通过延时电路使继电器J9事变，其触点J9-0闭合，再把12V电源加到IC2的输出级上。其浸染是当开机电源攻击电路时，可避开IC2输出端因酿成高电平而导致全部继电器的吸合。

2、开机清零电路：由电容器C3和R19构成微分电路。当开机延时电路事变时，继电器J9事变，其触点J9-0闭合，由微分电路对电源电压微分发生一正脉冲加到CP端，到达开机清零，使各执行继电器处于开释状态，守候触发。
