介绍：

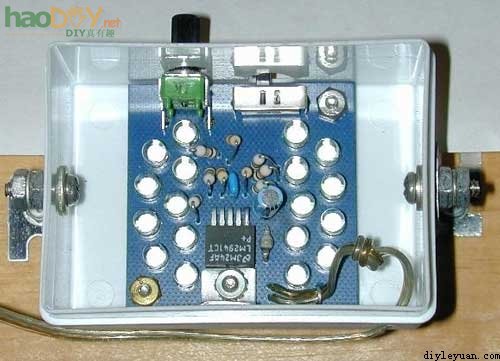

　　该电路是一个可调光的白色LED灯，一共用料18个LED阵列。只要输入电压为10.5V以上，便可以将LED灯泡的亮度调节。使用LM2491是一个简单和相对高效的设计。该灯能产生足够的光，可以作为一个阅读灯或小的工作灯。这个电路可以与一个太阳能供电电路板连接在一起。

LED调光灯的制作

电源要求：
　　输入电压：10.5-16V DC
　　输入电流：11- 150mA  12VDC

电路原理：
　　该12V直流输入电压通过1A的保险丝和开关的开/关给电路供电。 1N4001二极管用来保护电路，如果输入电源极性接反，将导致保险丝熔断，将被保护的电路的其余部分。 LM2941CT稳压IC为LED提供稳定的电源。该稳压器的电压范围从5.5V-8.3V可调。
　　4.7K电阻在1K的电位器（亮度调节）产生一个非线性的亮度调整，以补偿眼睛的对数亮度感知响应。LED阵列由三个LED串联一个24欧姆限流电阻组成6列，一共18个LED。这种安排限制每个LED组通过的最大电流为20mA左右。

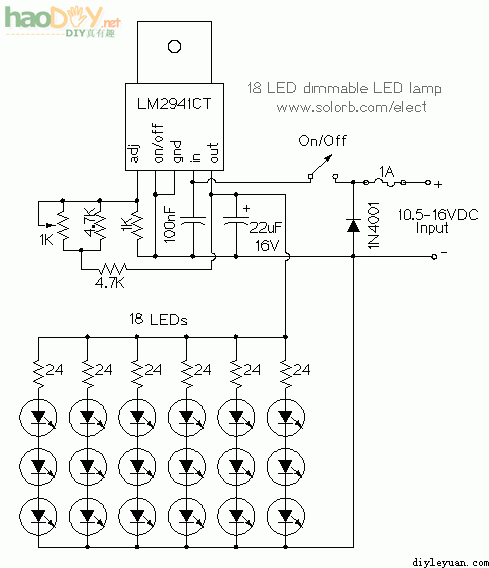

LED调光灯电路原理图

使用方法：
　　直流输入端子连接到12V的源，如一个12V的铅酸电池。请务必遵守正确的极性。打开电源开关和调整亮度调整为所需的亮度。

元件清单：
LM2941CT低压差稳压器　　×1
铝制散热片　　×1
1A直流保险丝　　×1
直流开关　　×1
1N4001二极管　　×1
1K 1/4W电阻　　×2
4.7K 1/4W电阻　　×2
24欧姆1/4W电阻　　×3
1K线性电位器　　×1
5毫米的白光LED ，最大20mA　　×18
22UF 16V电解电容　　×1
100nF的25V电解电容　　×1
