制作用4节电池+光驱激光头纯手工改造激光枪

时间:2013-01-21 13:16来源:网络 作者:网络整理 点击:
用4节电池+光驱激光头纯手工改造激光枪一个16*光驱激光刻录头 一个5V电池组我们可以看到在激光头中下部有一个2个引脚的东东,那是红外二极管,检测光盘用的,在



  用4节电池+光驱激秃顶纯手工改革激光枪



制作用4节电池+光驱激光头纯手工改造激光枪

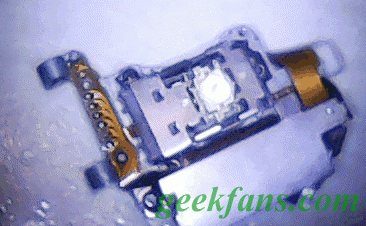

  一个16*光驱激光刻录头



制作用4节电池+光驱激光头纯手工改造激光枪

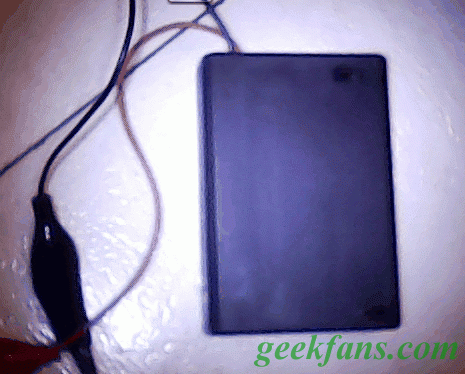

  一个5V电池组



制作用4节电池+光驱激光头纯手工改造激光枪

  我们可以看到在激秃顶中下部有一个2个引脚的东东,那是红外二极管,检测光盘用的,在这次制作中我们不必要,以是这个没用,可以拆下来,本身单独玩玩也不错



制作用4节电池+光驱激光头纯手工改造激光枪

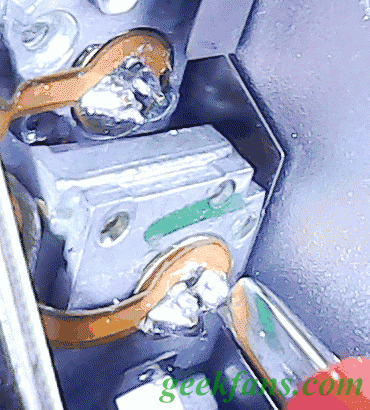

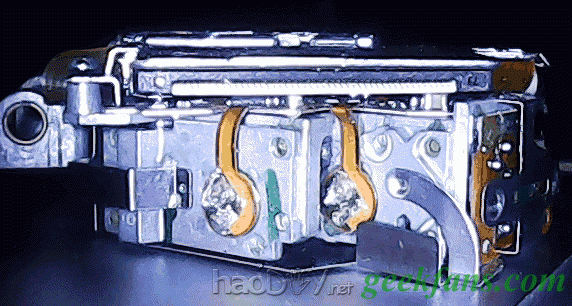

  (侧面图)重点来了,我们看到在激秃顶中下部和右下部都有两个用排线毗连的金属环状物,这就是大功率激秃顶,由于我的刻录头有2个激秃顶,以是任选一个即可



制作用4节电池+光驱激光头纯手工改造激光枪

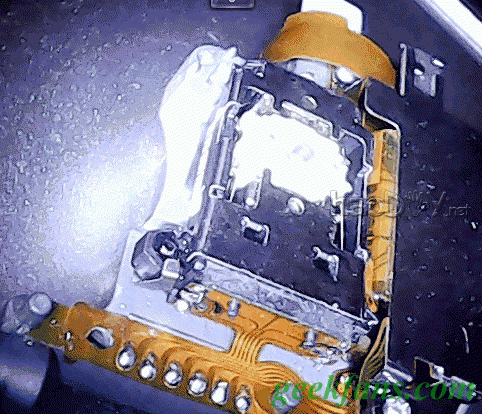

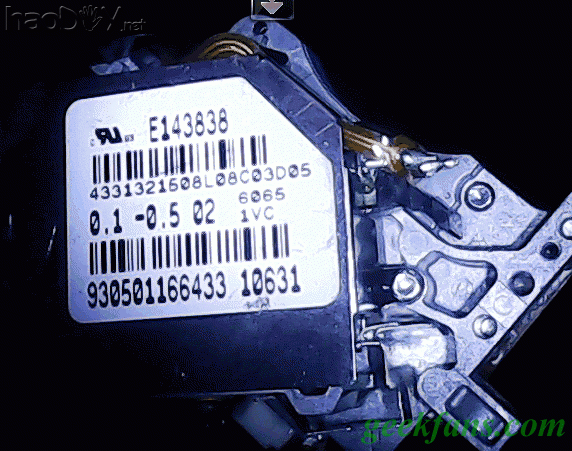

  (正面图)我们可以看到图的下方有更多的排线,这是给图中间聚光镜对焦,移动时供电用的



制作用4节电池+光驱激光头纯手工改造激光枪

  (聚光镜特写)我们可以看到在聚光镜双方有2块磁铁,而每块磁铁扑面就是聚光镜的对焦,移动线圈,和上图中的排线相连,一会做完后,有履历的伴侣可以操作这些线圈,排线通电使其自动对焦



制作用4节电池+光驱激光头纯手工改造激光枪

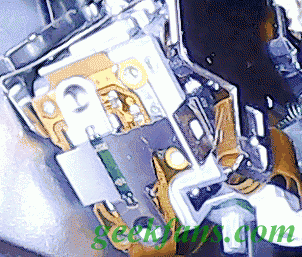

  (其它一个侧面)这是一个光泽感到器,用来给主板反馈信号



制作用4节电池+光驱激光头纯手工改造激光枪

  不和



制作用4节电池+光驱激光头纯手工改造激光枪

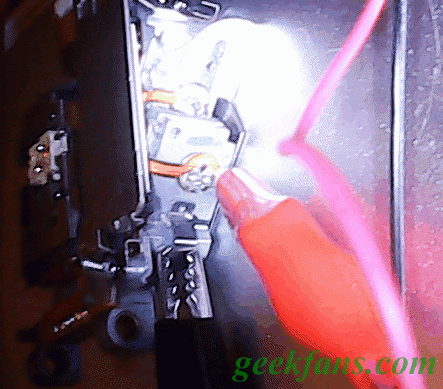

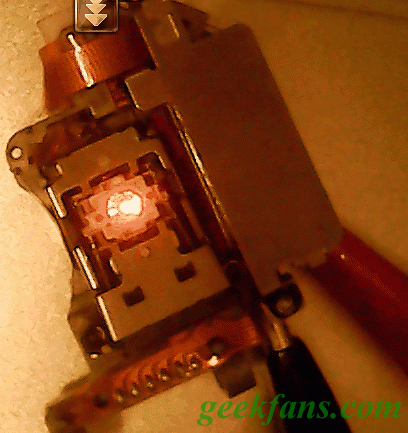

  点亮



制作用4节电池+光驱激光头纯手工改造激光枪

  毗连表示图,留意:激秃顶外壳为-极,以是-极线既可以接到激光二极管上也可以直接接到激秃顶外壳上,图中我是直接接到外壳上



制作用4节电池+光驱激光头纯手工改造激光枪

  找到-极后通过解除法找到+极,要领就是每个引脚都试依次,激秃顶亮了就行了



制作用4节电池+光驱激光头纯手工改造激光枪

  再来张



制作用4节电池+光驱激光头纯手工改造激光枪

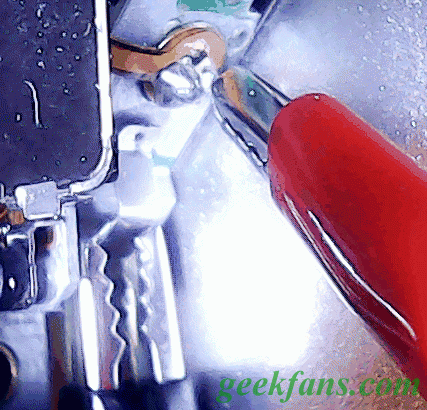

  我用外壳来接-极



制作用4节电池+光驱激光头纯手工改造激光枪

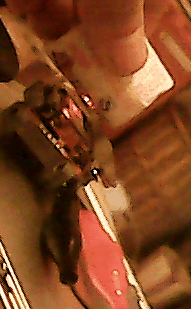

  用激光当场点燃本身用包装纸DIY的鞭炮,只不外爆炸刹时没照片,一小我私人在家里点的
