便宜实用的氙气爆闪灯 附视频

时间:2014-06-06 18:06来源:未知 作者:admin 点击:
玩四轴有段时间了,一直想做一个爆闪灯,一番搜索之后,在某宝上锁定了一个手机上的氙气闪光,N8-00手机的闪光灯,上面还带一个红色的定焦LED灯,主要是这个闪光灯非常小,很便宜,也很轻。 下面给出改装的方法,供大家参 正面 背面接线示意图,从电容侧开始
玩四轴有段时间了,一直想做一个爆闪灯,一番搜索之后,在某宝上锁定了一个手机上的氙气闪光,N8-00手机的闪光灯,上面还带一个红色的定焦LED灯,主要是这个闪光灯非常小,很便宜,也很轻。

下面给出改装的方法,供大家参

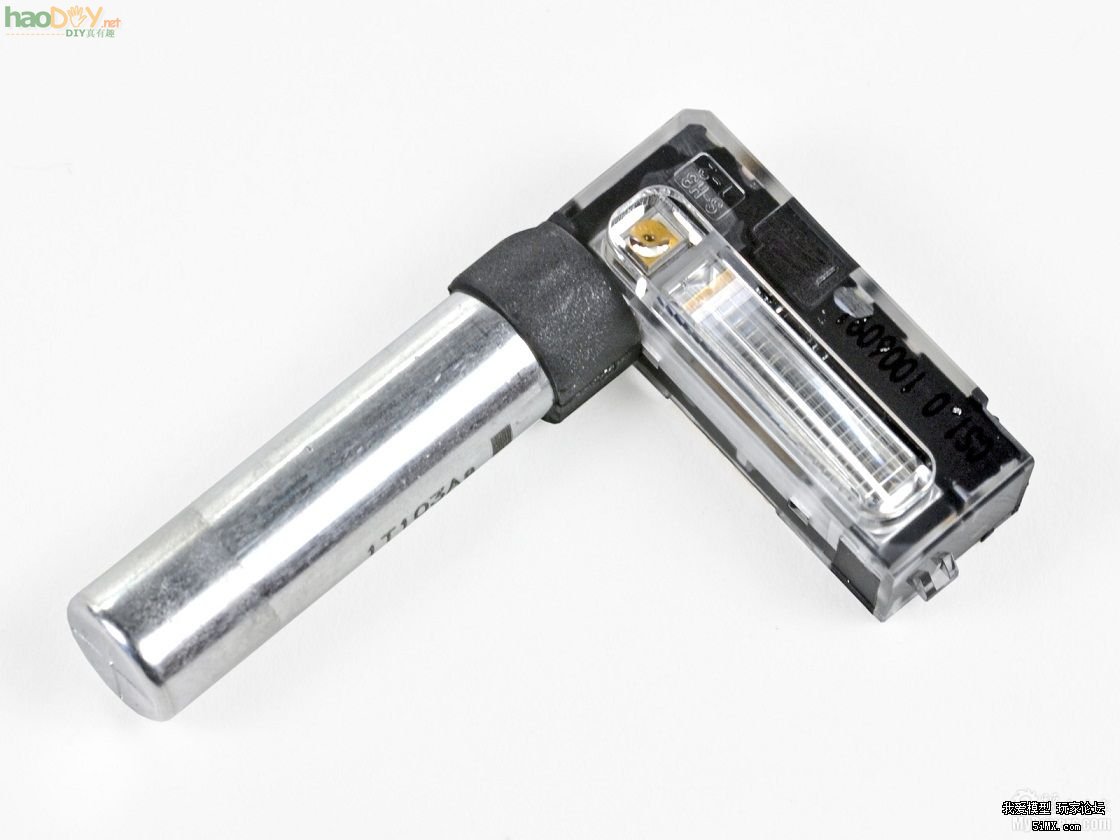

便宜实用的氙气爆闪灯 附视频 正面

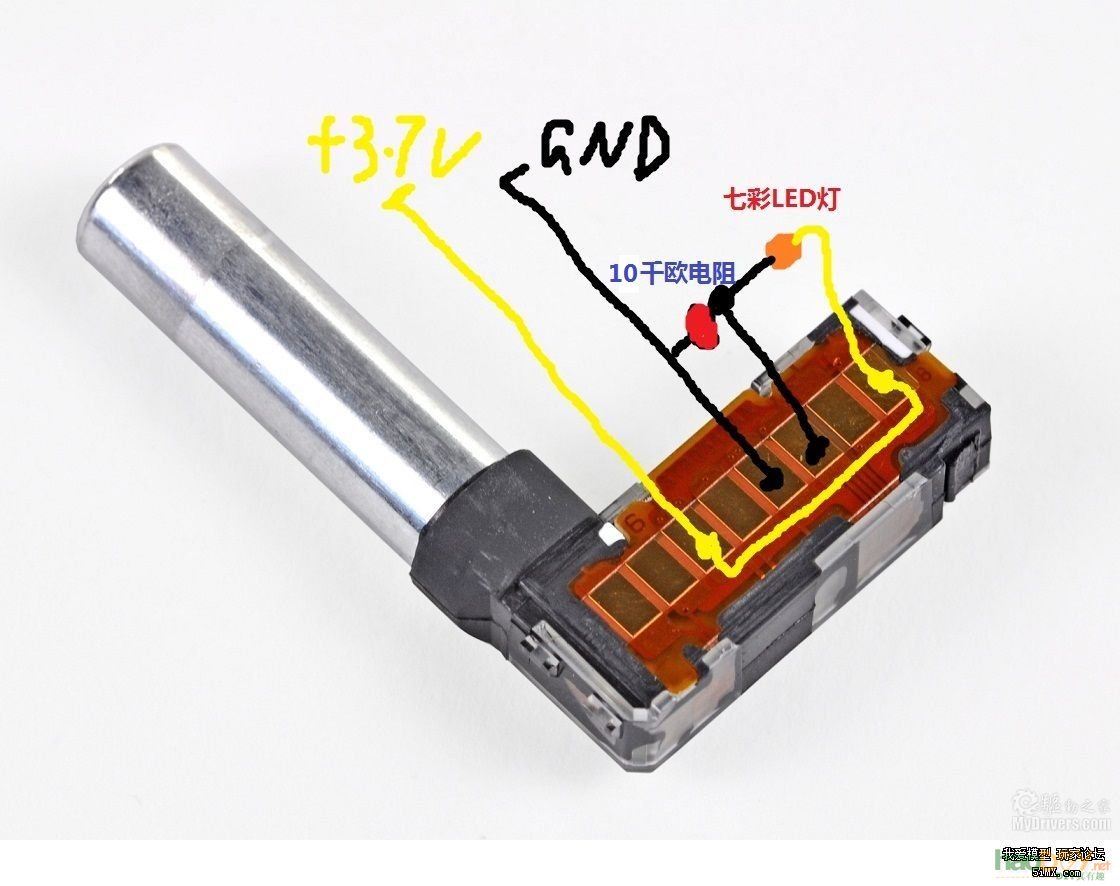

便宜实用的氙气爆闪灯 附视频 背面接线示意图,从电容侧开始数,引脚共8个,依次为1,2,3……

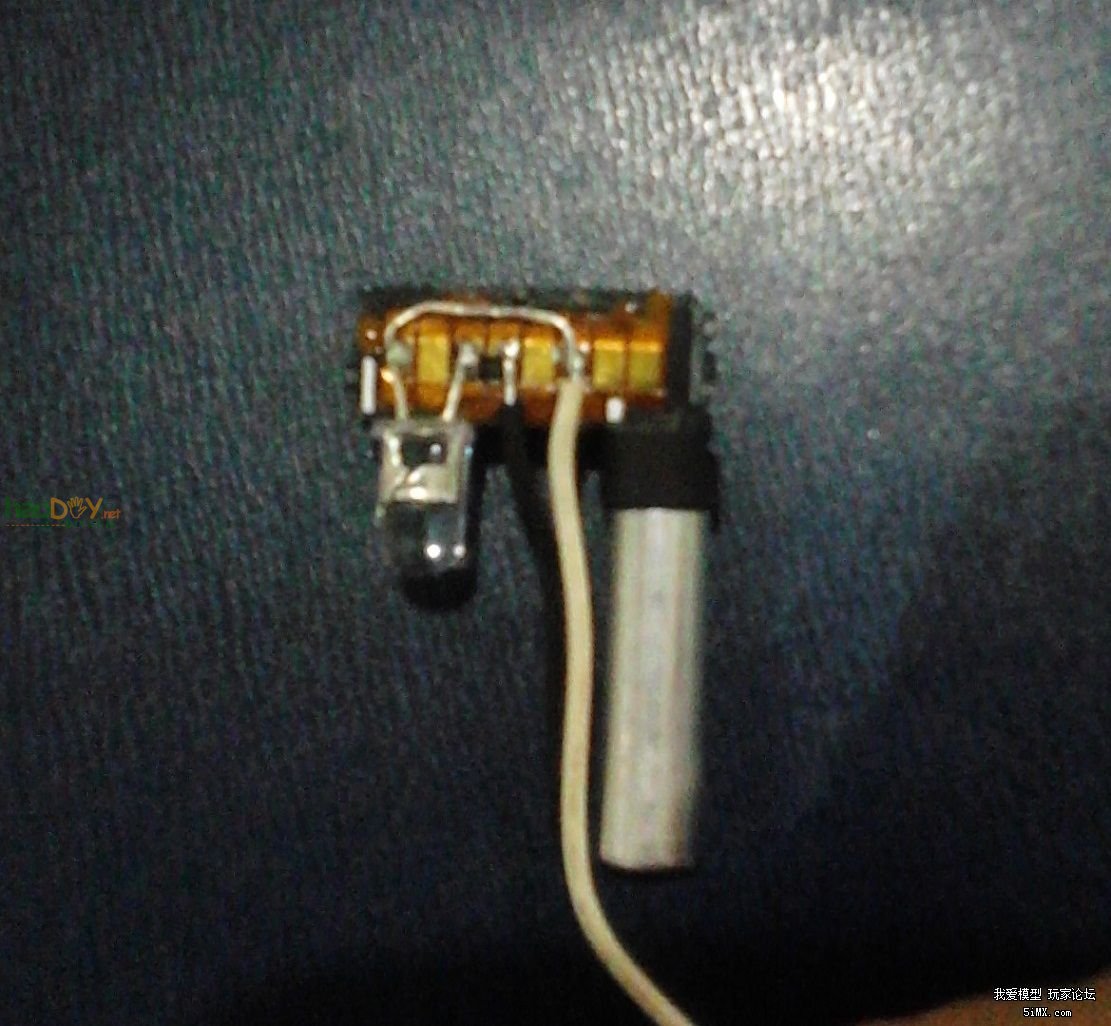

便宜实用的氙气爆闪灯 附视频 接好的实物图

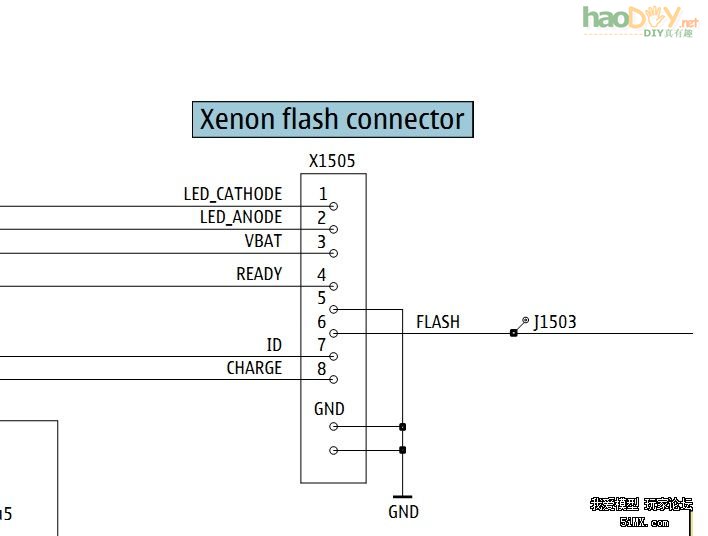

便宜实用的氙气爆闪灯 附视频 引脚图
引脚说明: (从电容侧开始数,一共八个引脚)

1为LED灯负极,2为正极   接入电压为1.5V   此LED灯可不接

3为闪光灯电源正极,5接电源负极  接入电压为3.7V

引闪的话需要将引脚8和3短接,然后在引脚6和引脚3之间接一个七彩LED灯,引脚5和6之间接一个10千欧的电阻,随着LED灯的闪烁,闪光会自动闪烁


测试视频如下




便宜实用的氙气爆闪灯 附视频
