自制双通道LED小台灯(3)

时间:2014-06-20 21:45来源:未知 作者:admin 点击: 次
这张图是背后的效果。是不是有点异世界的感觉啊？ 4连接杆制作 灯头弄好就丢一边去，现在固定AMC7135。道理和固定5050LED一样，摆好位置再焊接。 用CP线弯了圈，连接连接杆和灯头板，顺便也起到导电的作用。做成圈

自制双通道LED小台灯

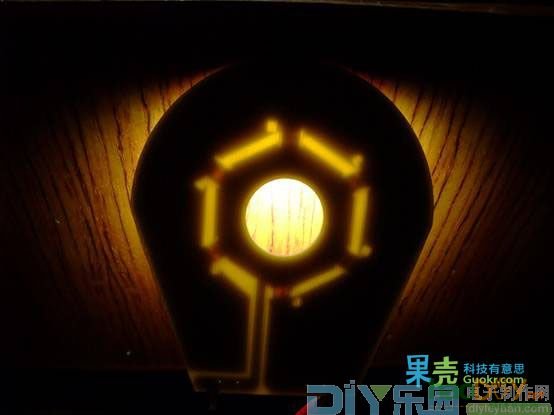

  • 这张图是背后的效果。是不是有点异世界的感觉啊？


4   连接杆制作


自制双通道LED小台灯

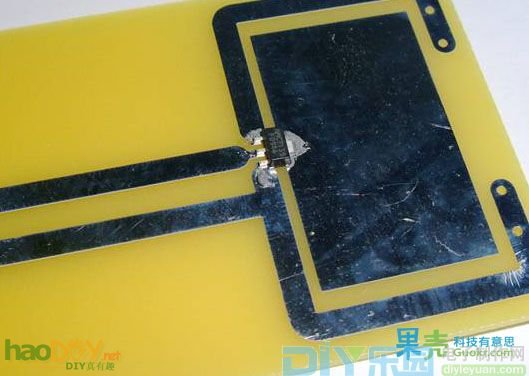

  • 灯头弄好就丢一边去，现在固定AMC7135。道理和固定5050LED一样，摆好位置再焊接。

自制双通道LED小台灯

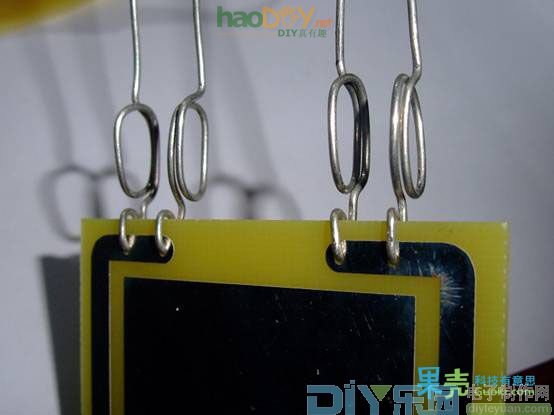

  • 用CP线弯了圈，连接连接杆和灯头板，顺便也起到导电的作用。做成圈的理由是耐疲劳防止折断，当然，确实比较丑……

自制双通道LED小台灯

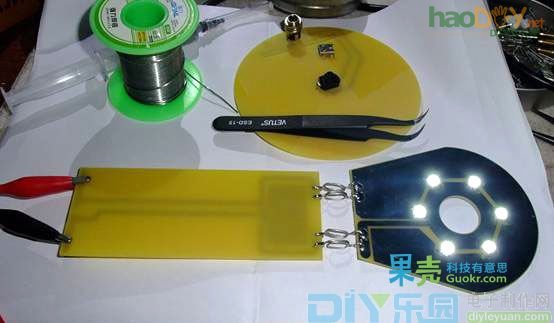

  • 连接好是这样的。再次点亮一下，这次电压升高到5V以内，开电，又亮了，感觉还不错的说。


5   底板制作


自制双通道LED小台灯

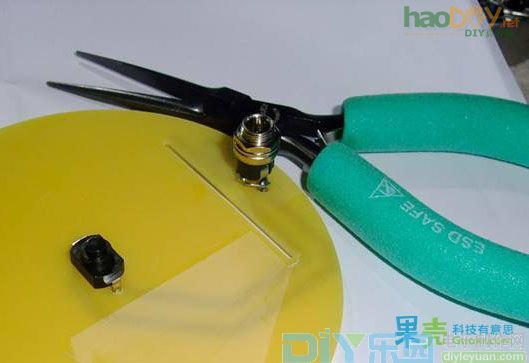

  • 安装5.5MM电源插座和自锁开关，5.5MM电源插座的中心作为正极，外围作为负极。

自制双通道LED小台灯

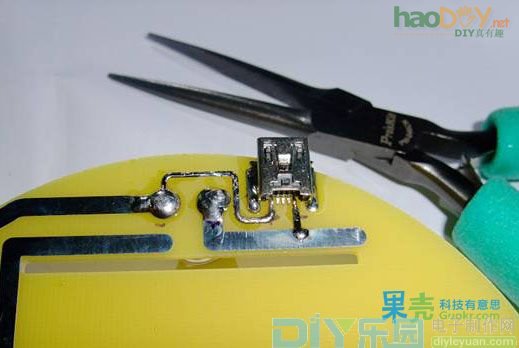

  • 反面是贴的B型MINI USB插座，左边那只脚是负极，右边那只脚是正极。其余脚因为没有用，直接悬空不用。接电脑可以无限制获得5V500MA的电流，在这里消耗350MA，在允许范围内。

自制双通道LED小台灯

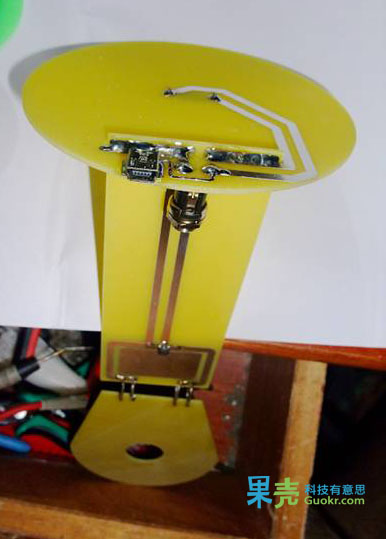

  • 然后把连接板插到底板上看看效果，这货是火炬咩？
