DIY 强光手电筒 很强很亮,对比测试

时间:2014-09-23 09:33来源:itbbs.pconline.com.cn 作者:clark8866 点击:
以前手头有个神火的强光电筒,灯珠被人乱拆搞坏了。、 这些天闲着无事,拿来修修。根据对比灯珠的样子和标示,确定是CREEQ5,于是在淘宝上买了几个CREEQ5外加 驱动 板 偶然看到电筒的外壳套件也很便宜。还发现有U2T6等不同类型的CREE灯珠,亮度比Q5更强,抱

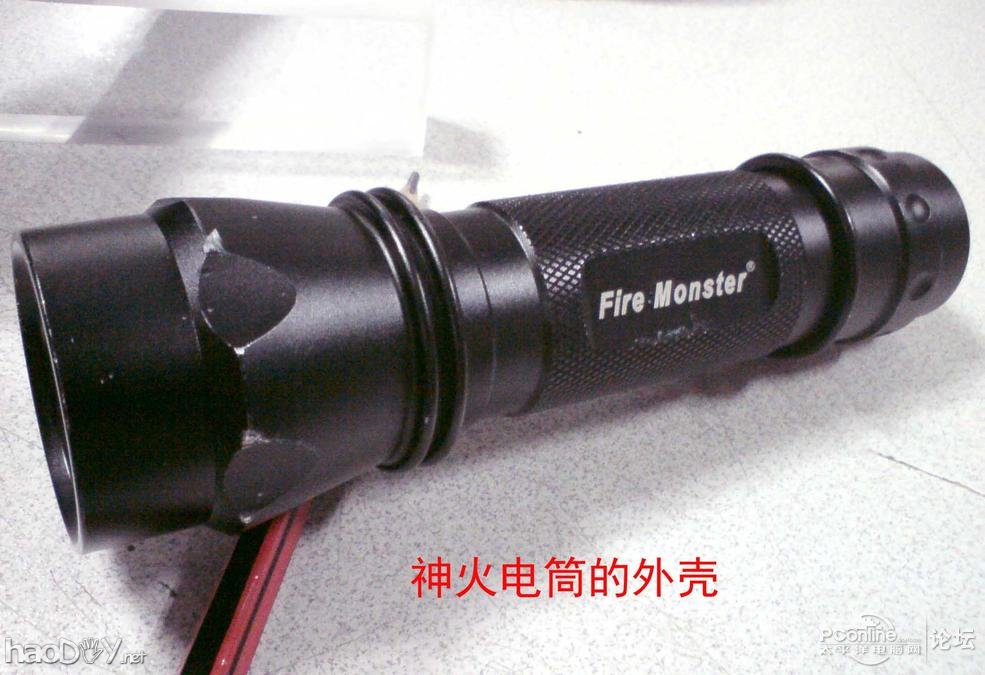

以前手头有个神火的强光电筒,灯珠被人乱拆搞坏了。、
这些天闲着无事,拿来修修。根据对比灯珠的样子和标示,确定是CREE Q5,于是在淘宝上买了几个CREE Q5 外加驱动
偶然看到电筒的外壳套件也很便宜。还发现有U2 T6等不同类型的CREE灯珠,亮度比Q5更强,抱着玩玩看的态度,又购买了T6 U2的灯珠和驱动板。

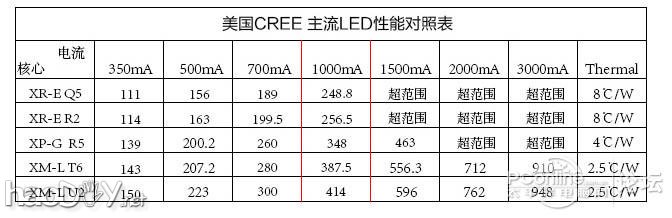

这是灯珠规格对比
DIY 强光手电筒 很强很亮,对比测试

单位是流明。可以看到U2是最亮的

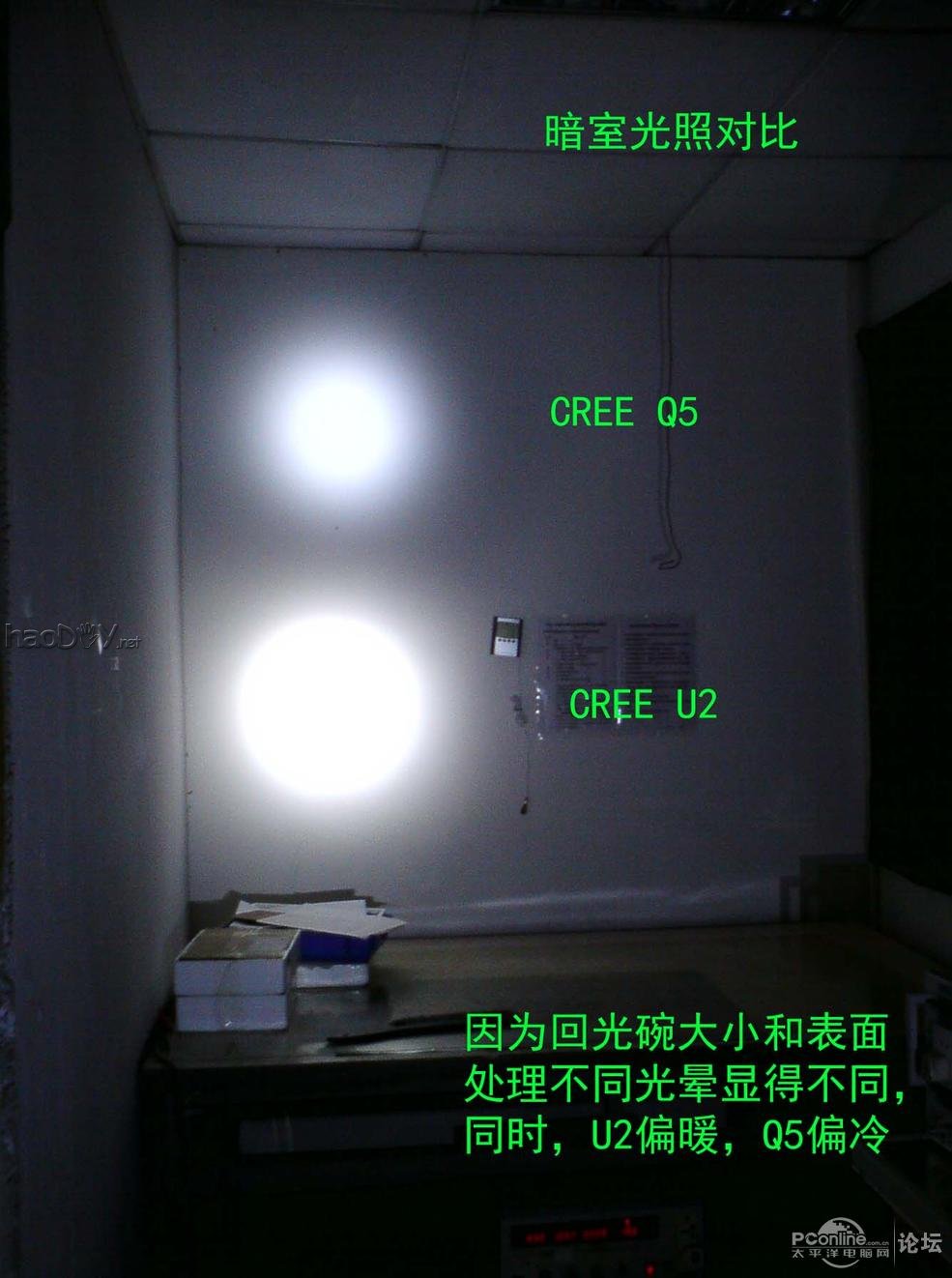

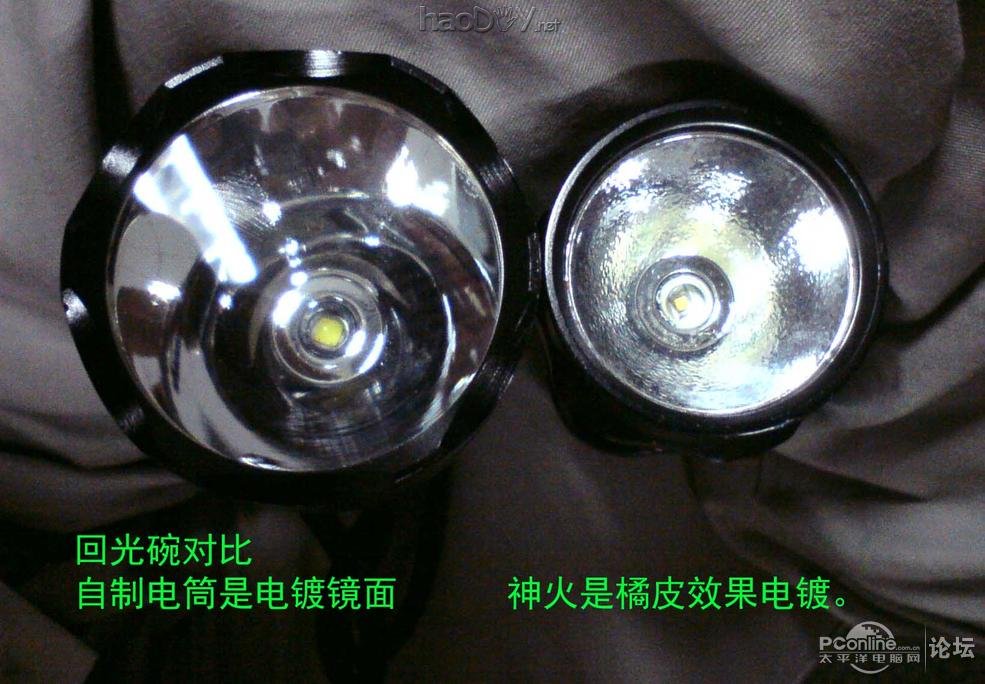

制作过程简单没照,下边是测试照度的过程和电筒对比

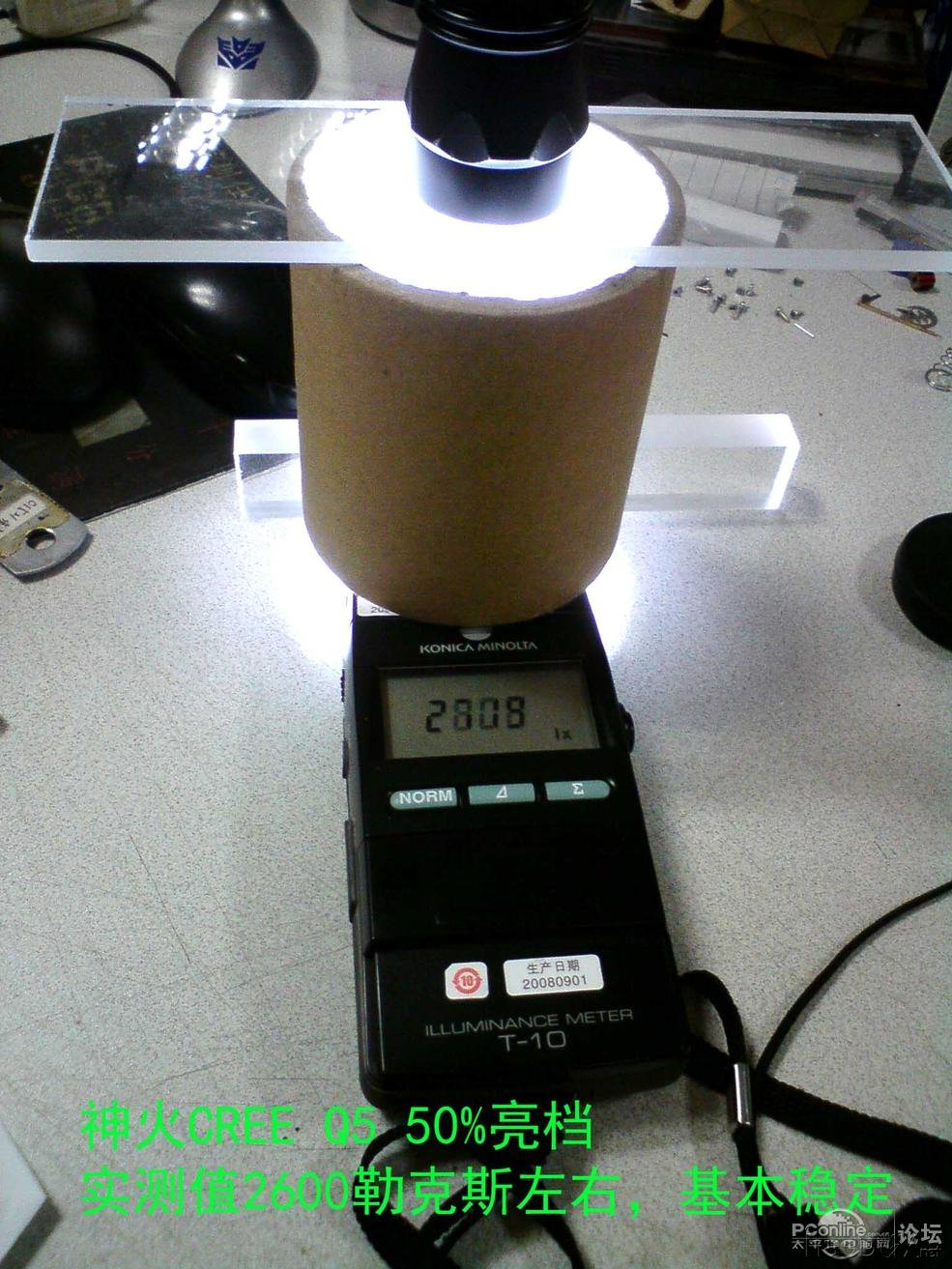

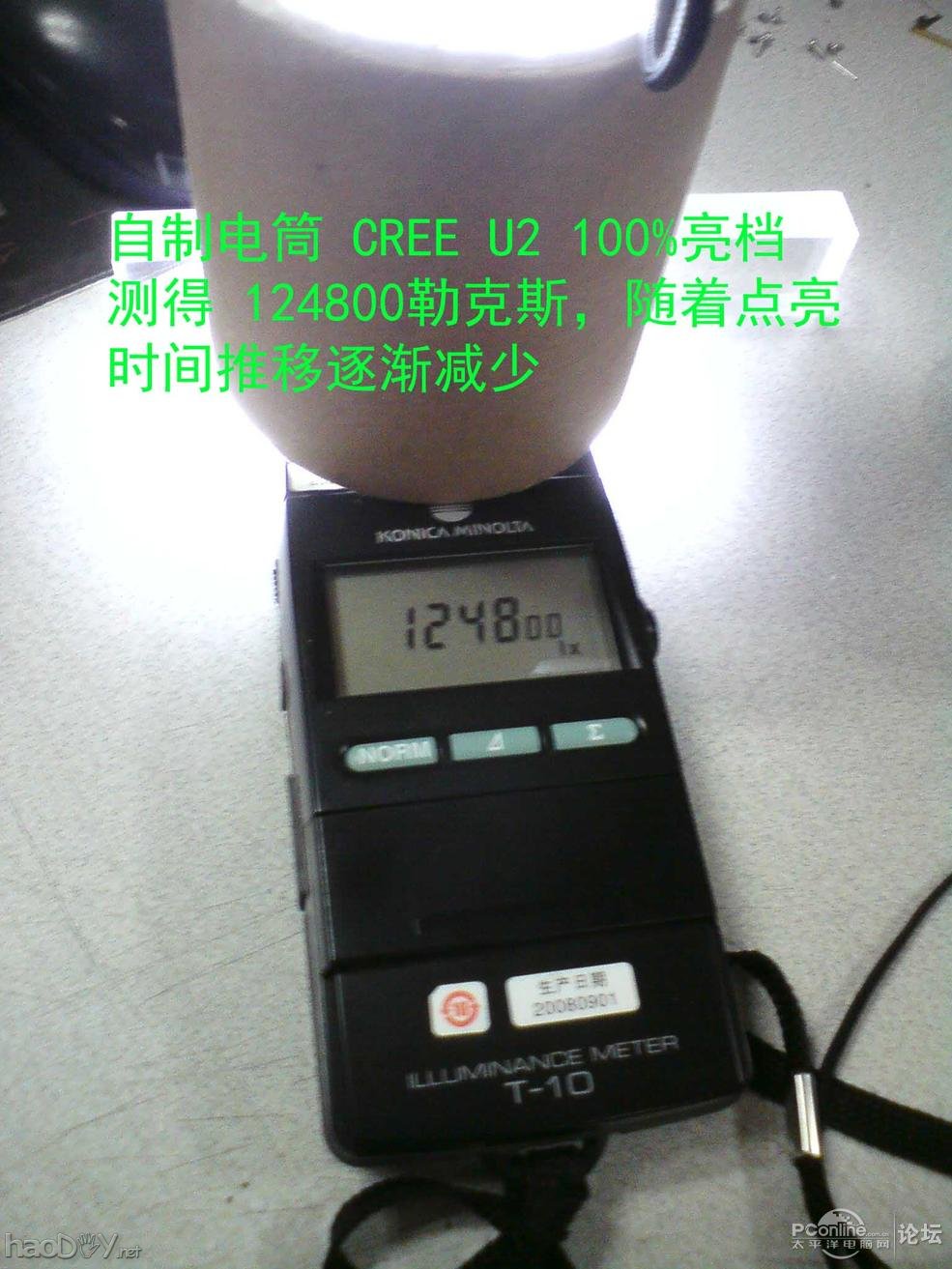

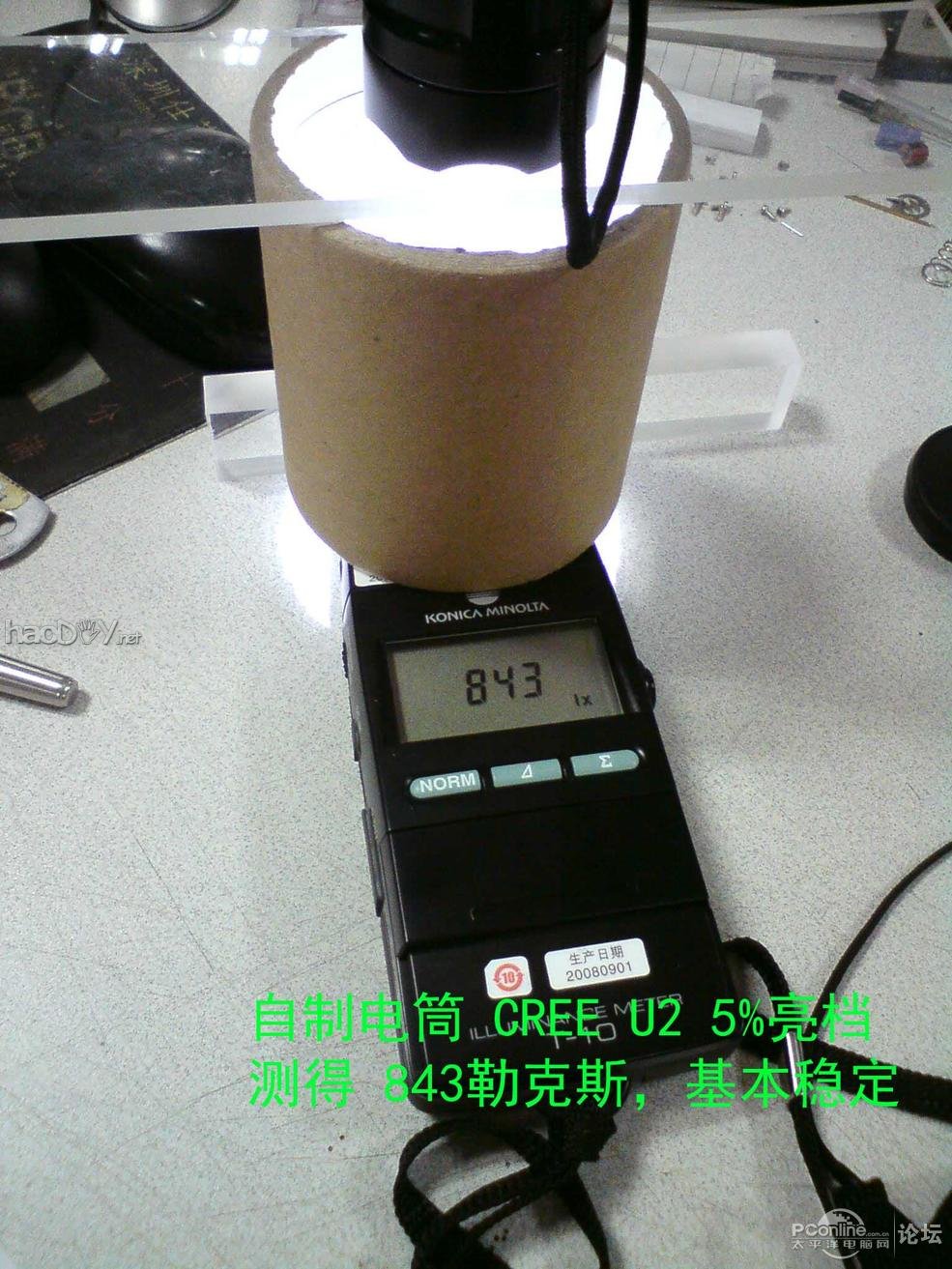

因为U2和Q5DE 驱动板设计不同,U2板有100%亮度 50%亮度 和5%亮度;Q5只有100%和50%亮度


DIY 强光手电筒 很强很亮,对比测试

DIY 强光手电筒 很强很亮,对比测试


DIY 强光手电筒 很强很亮,对比测试






DIY 强光手电筒 很强很亮,对比测试

DIY 强光手电筒 很强很亮,对比测试

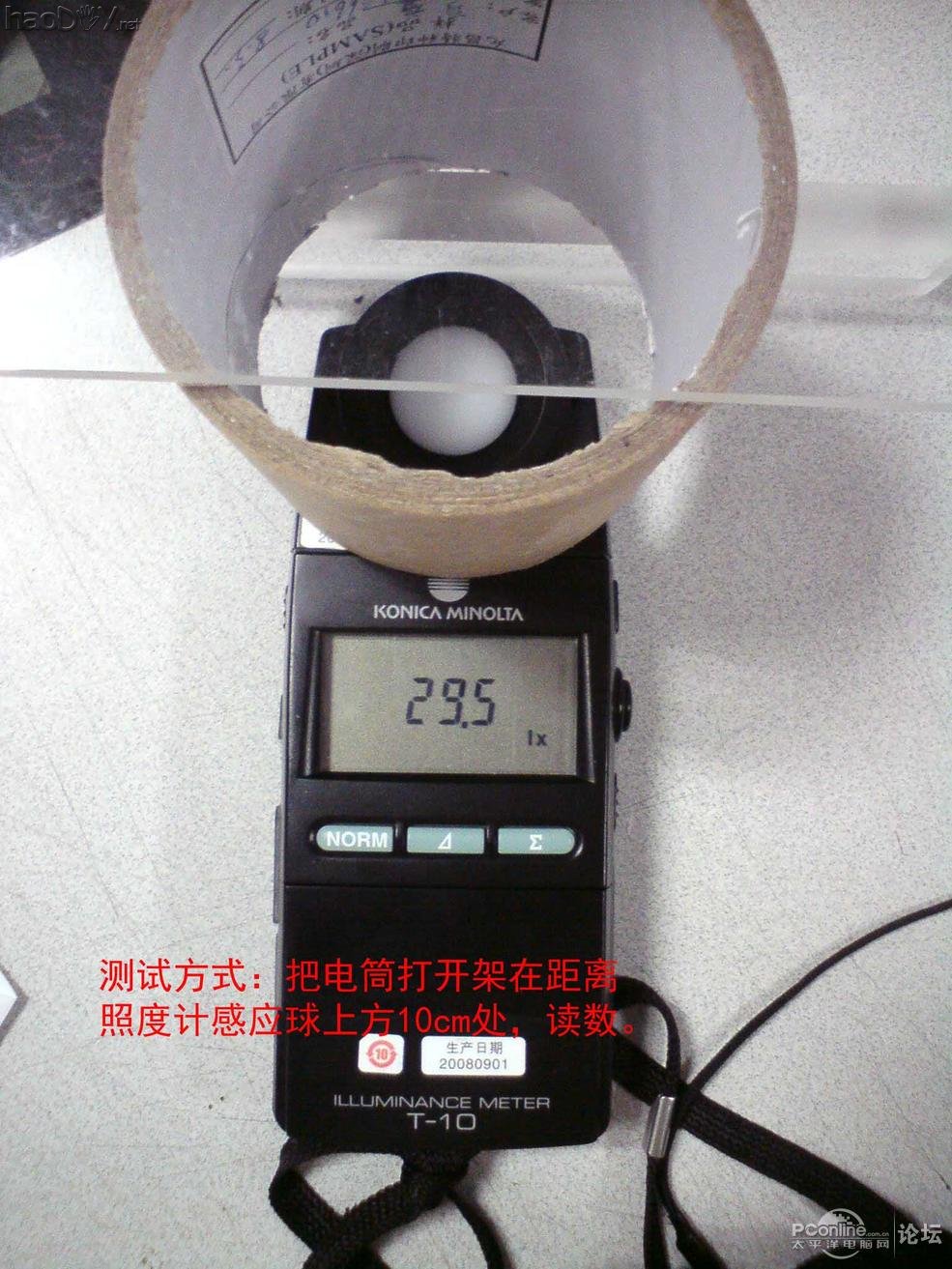

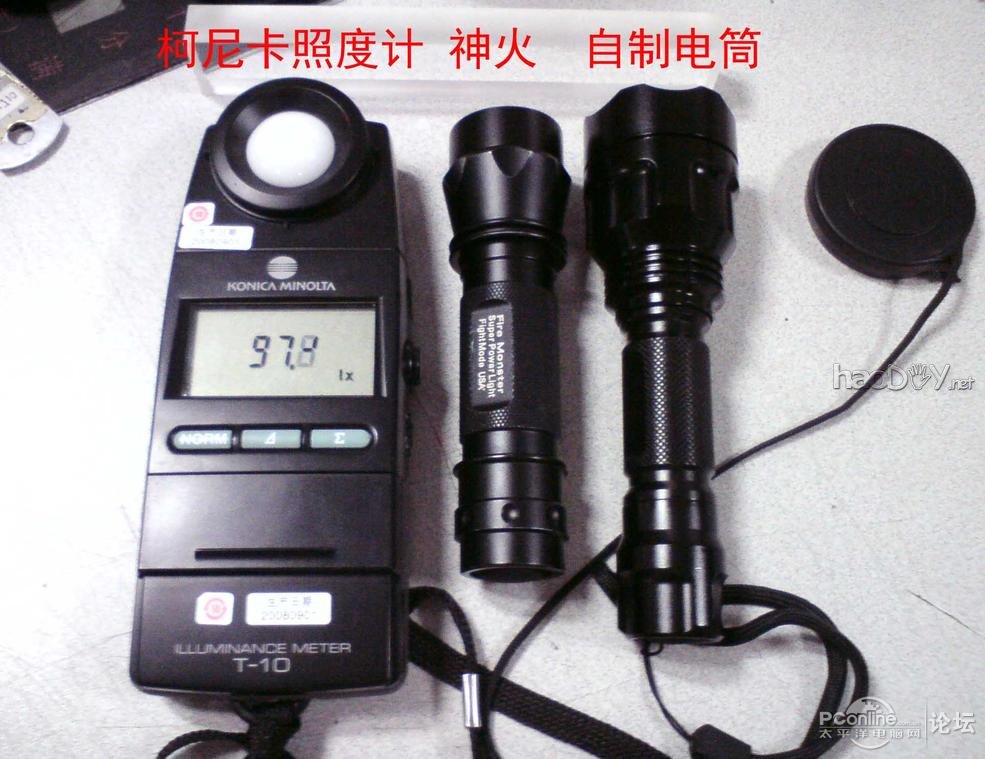

测试装置
DIY 强光手电筒 很强很亮,对比测试

DIY 强光手电筒 很强很亮,对比测试

DIY 强光手电筒 很强很亮,对比测试

DIY 强光手电筒 很强很亮,对比测试

DIY 强光手电筒 很强很亮,对比测试

DIY 强光手电筒 很强很亮,对比测试

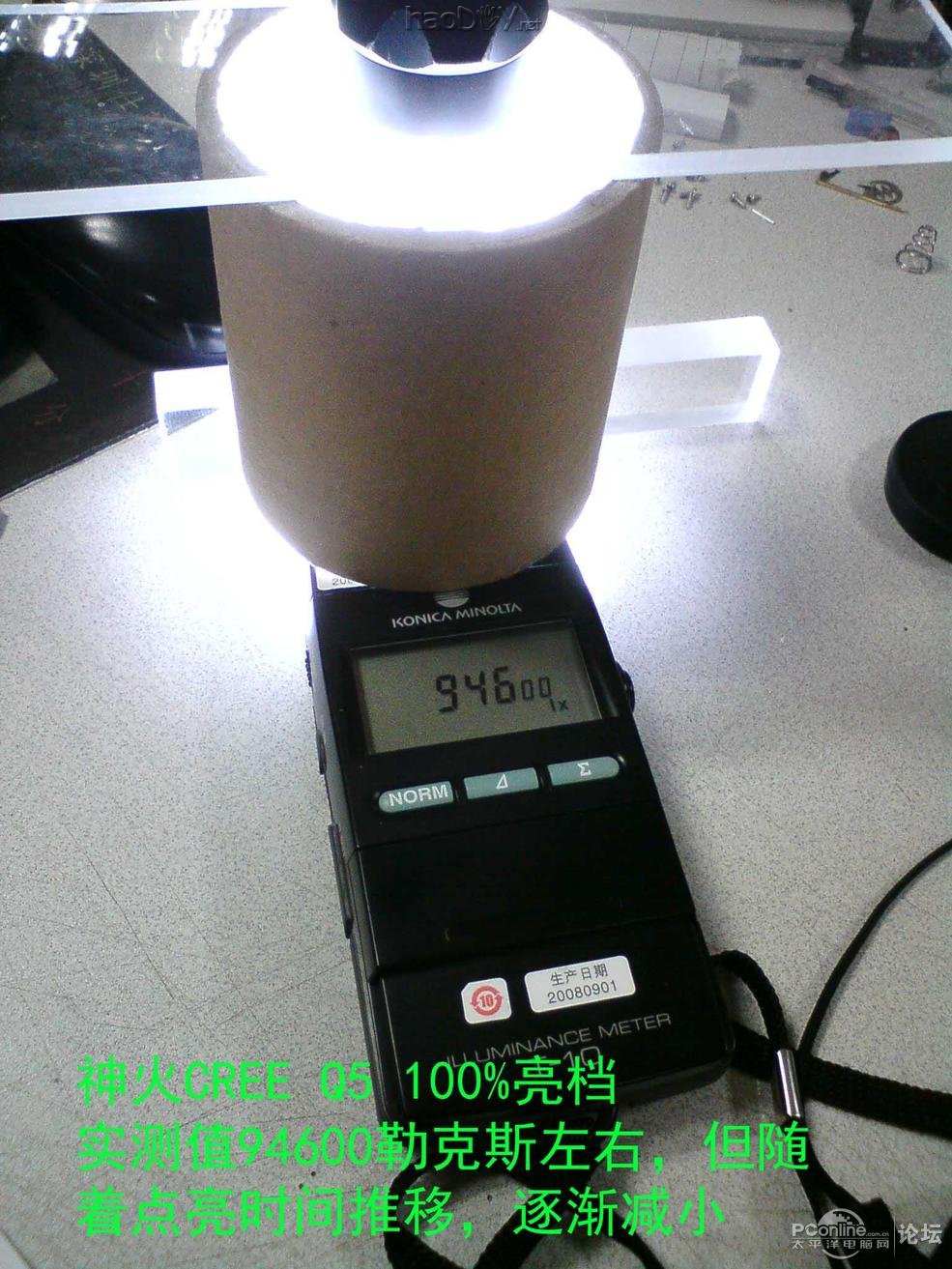

两种灯珠在最大档,都是呈现瞬间亮度最高,随着点亮时间推移,照度变小,而半亮的档就没有此现象。


分享给有兴趣自己做电筒的朋友。


顺便说说价钱,最开始买的那个原装神火,180人民币,还是让扔帮在台湾捎的,那时候内地还没太兴起这东西。
修理神火花费 一共17块,灯珠+驱动

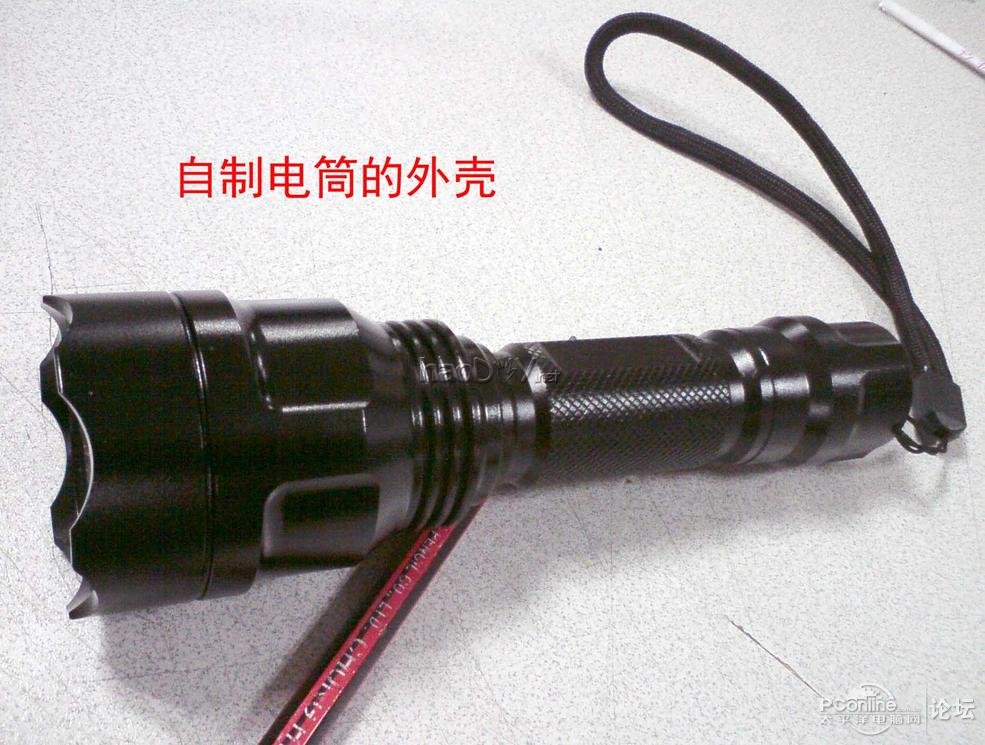

自制电筒则是 一节18650 电池,壳子套装,灯珠,驱动 总共60元
挺满意自制的这款。 (责任编辑:admin)
