巧改卤素灯珠为led灯,低碳环保长寿命

时间:2014-11-17 08:37来源:itbbs.pconline.com.cn 作者:直流发电机 点击:
家中餐桌上有一卤素八头吊灯,多年工作正常,虽说是 5 、 6 元一支的 philips ,但也用不了几年。有次看到某品牌价格便宜,暗喜,忙买几支备用。一天中午刚换了灯,晚餐时大家正围着餐桌吃饭之际,这个玻璃灯罩居然承受不了这支功率略大的灯珠的烘烤,砰然爆
家中餐桌上有一卤素八头吊灯,多年工作正常,虽说是56元一支的philips,但也用不了几年。有次看到某品牌价格便宜,暗喜,忙买几支备用。一天中午刚换了灯,晚餐时大家正围着餐桌吃饭之际,这个玻璃灯罩居然承受不了这支功率略大的灯珠的烘烤,砰然爆裂,直接掉到桌面上,欣喜还没伤人,只不过废了那一桌的饭菜,所以才坚定了自己改灯的决心。

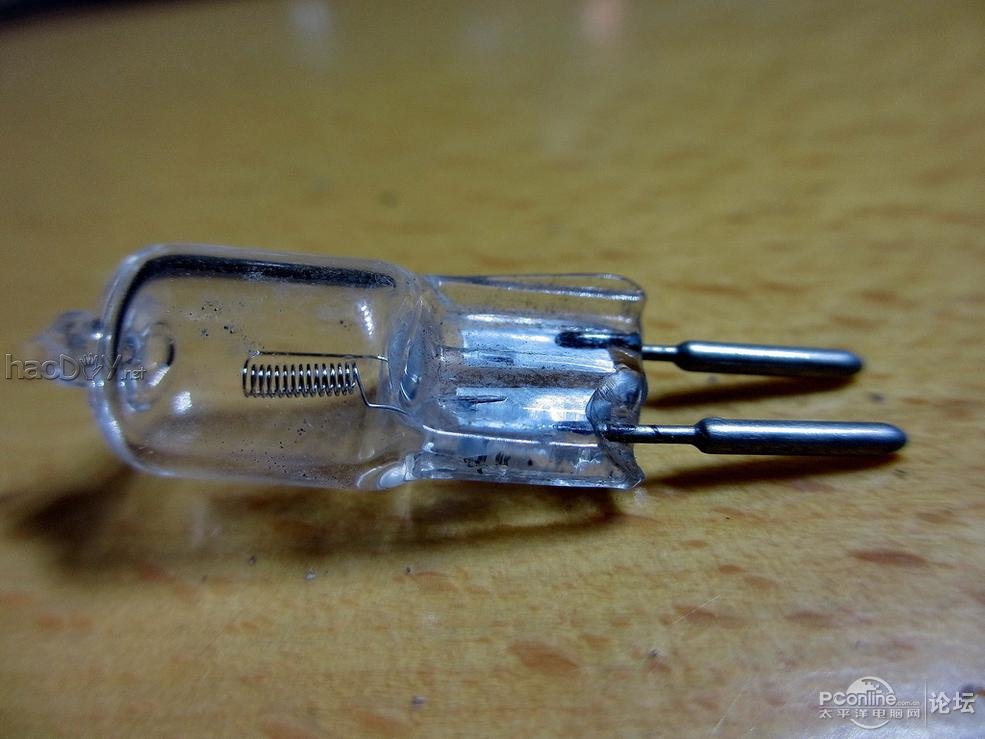

就是这种灯珠,我用的是20w的,市上有1550w等各种规格。
巧改卤素灯珠为led灯,低碳环保长寿命

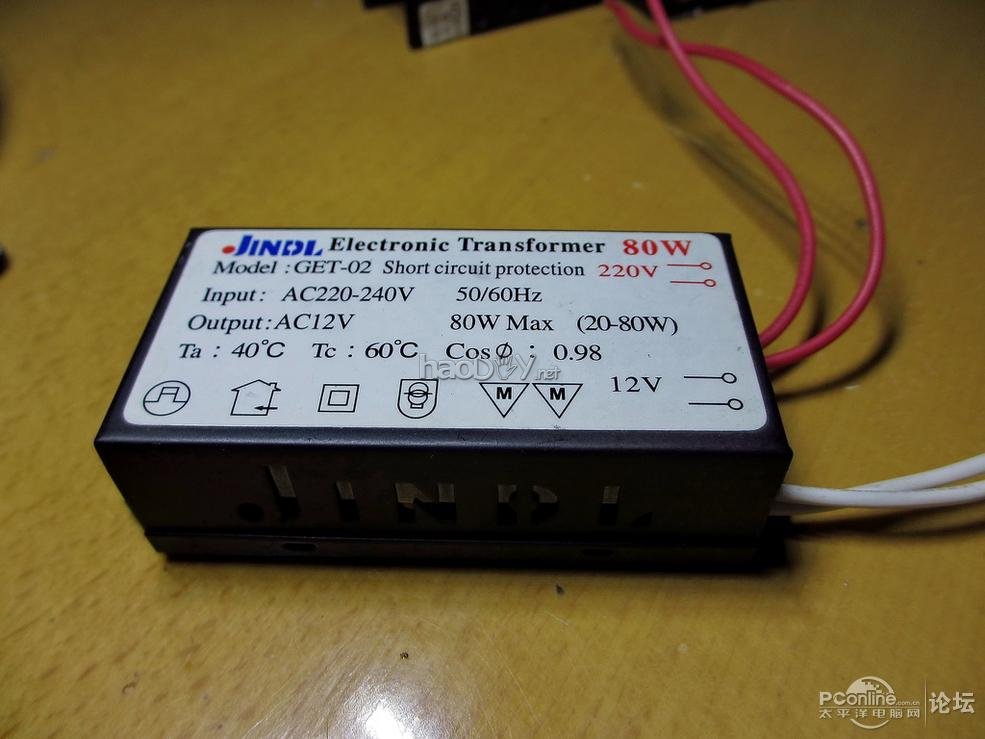

下面是这种灯珠配套的变压器,这种高频电子变压器当负荷过小时是开不了机的,但它的功率因数却高达0.98,输出功率80W巧改卤素灯珠为led灯,低碳环保长寿命

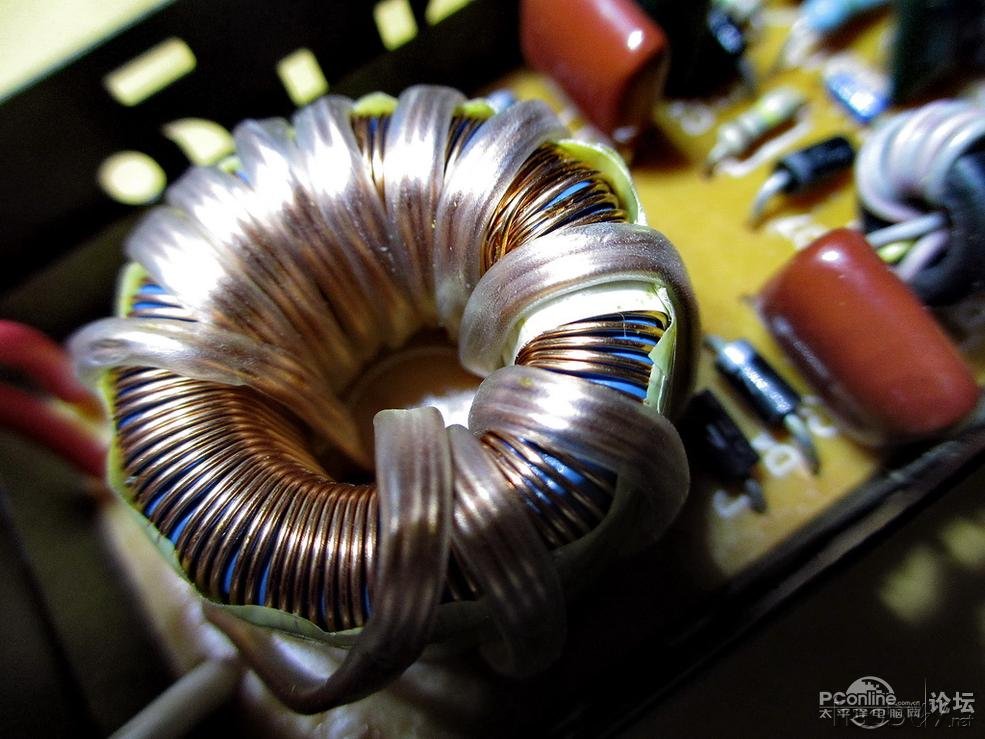

下面是变压器的磁环,它的输出是12v,可是圈数也刚好是12圈,看来改变输出电压太容易了。巧改卤素灯珠为led灯,低碳环保长寿命

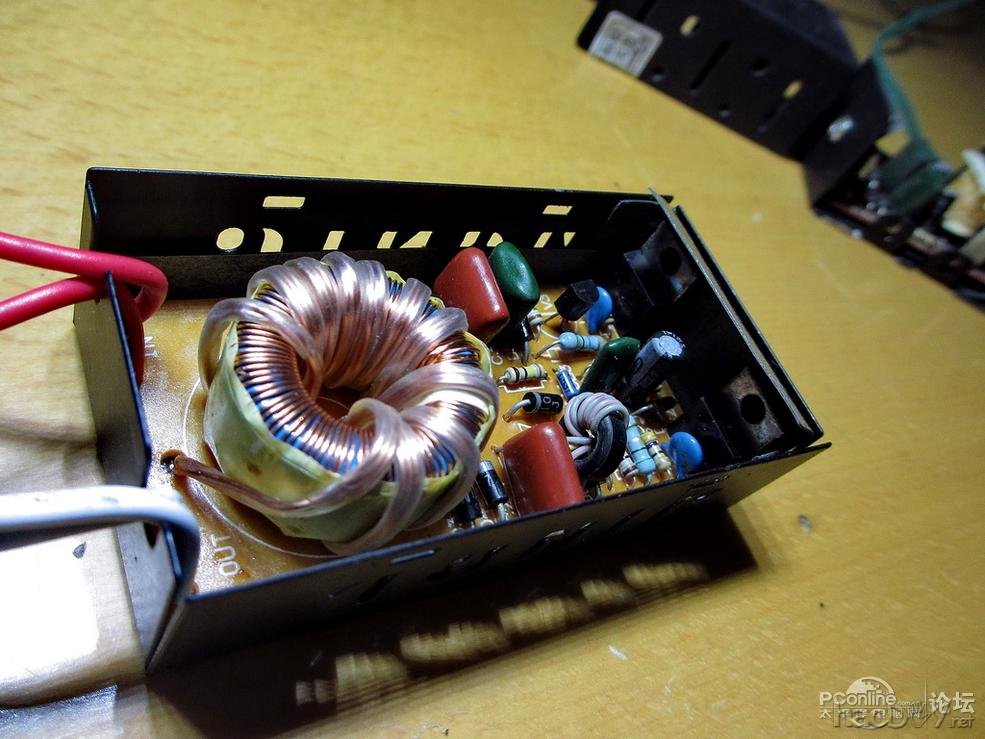

电子变压器全貌,及电子电路。
巧改卤素灯珠为led灯,低碳环保长寿命
巧改卤素灯珠为led灯,低碳环保长寿命

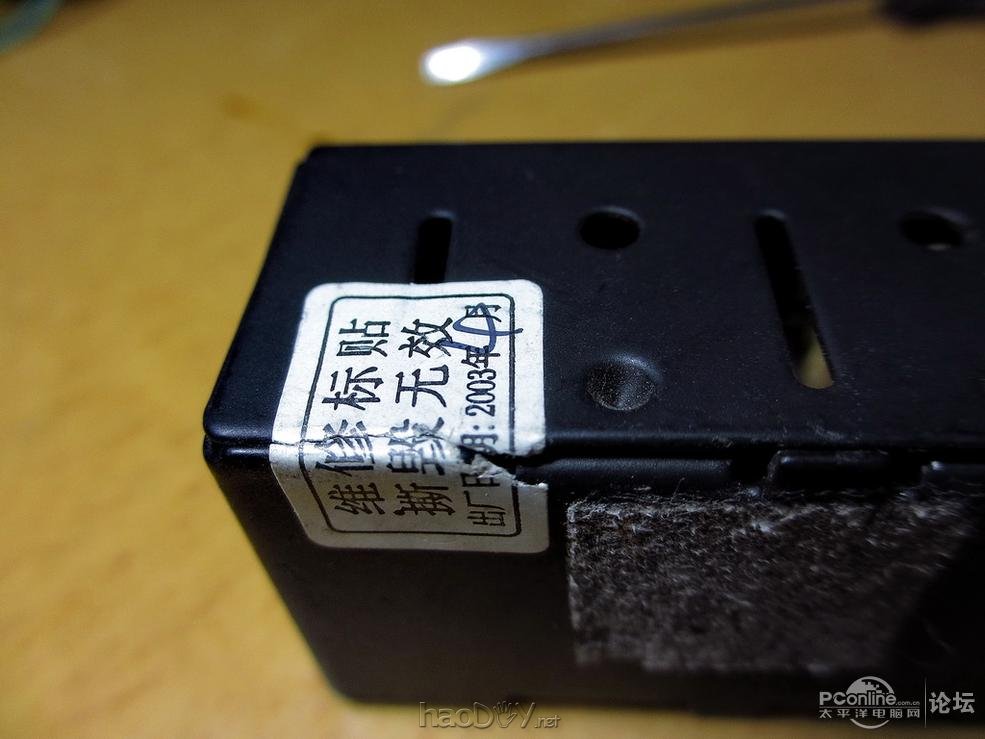

手中还有一种50W的电子变压器,比起这个做工还是差了点,是2003年的产品。
巧改卤素灯珠为led灯,低碳环保长寿命

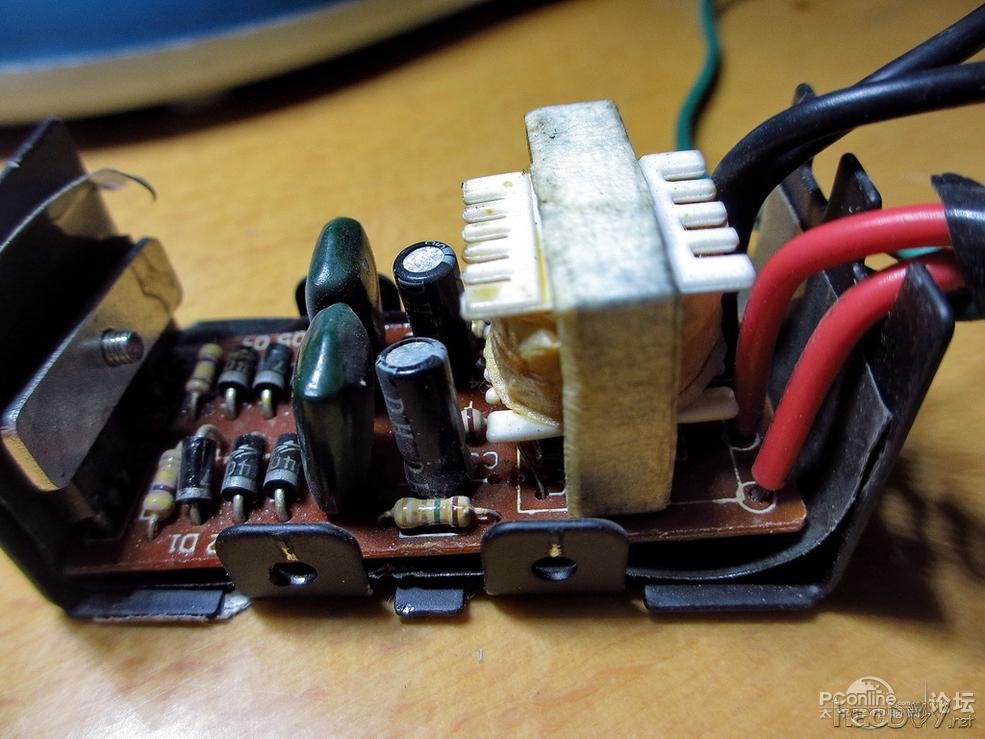

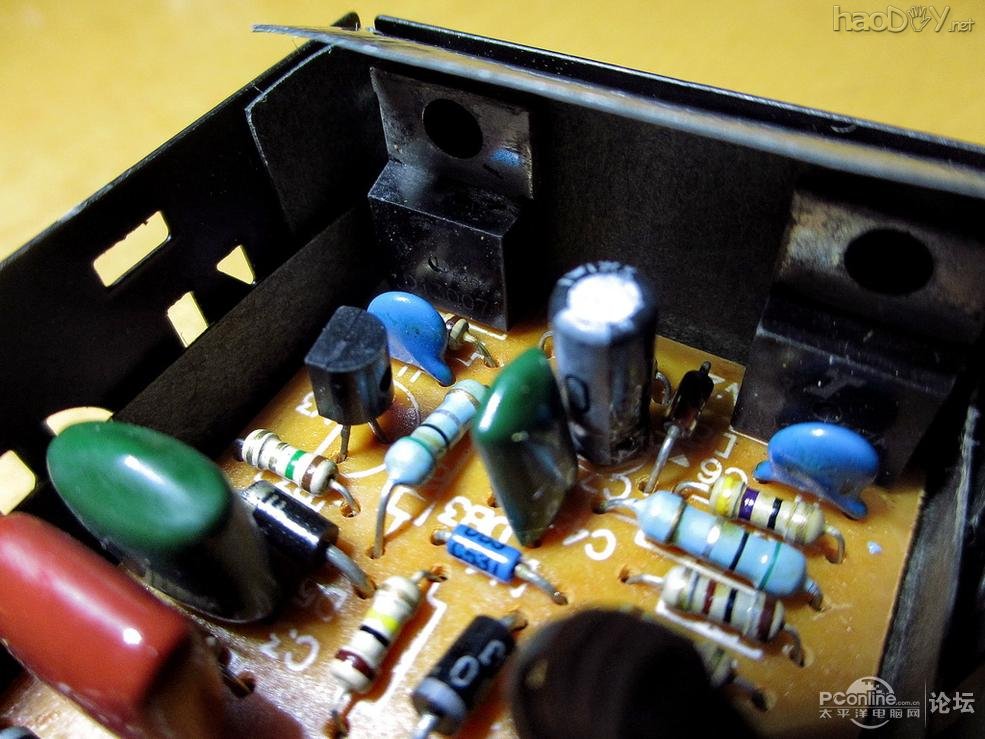

看看它的内部构造,做工是比不上前边那个。
巧改卤素灯珠为led灯,低碳环保长寿命

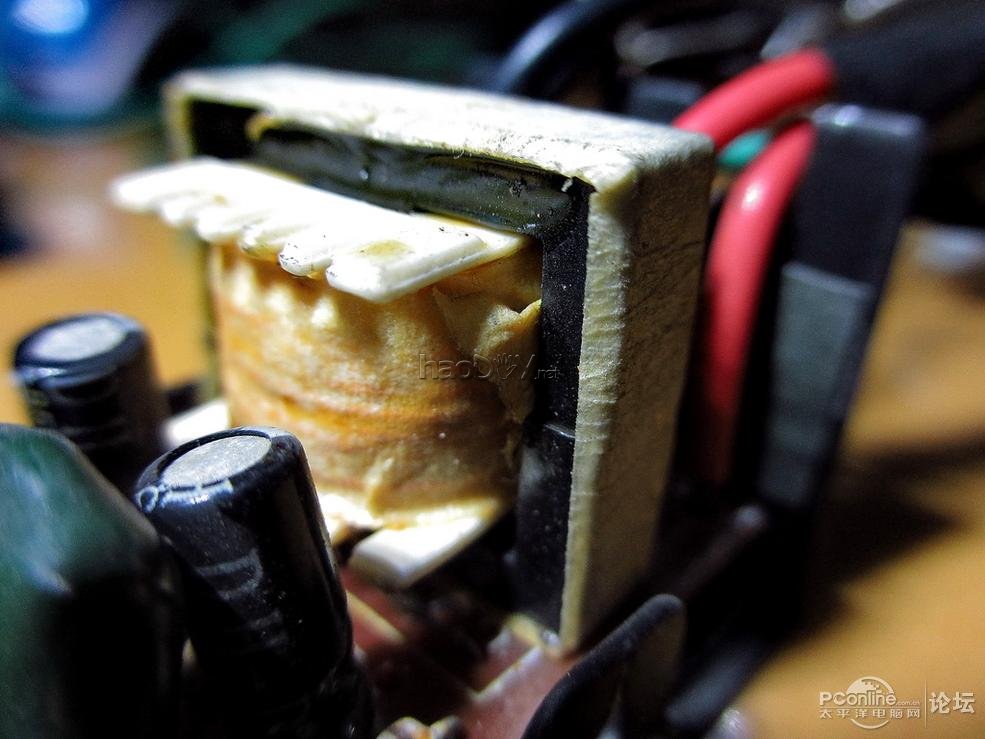

这只变压器想改变绕组的圈数可能要费点事,不过要比起当年绕制铁芯变压器,不知能省多少劲,毕竟是高频变压器,每伏匝数很少。巧改卤素灯珠为led灯,低碳环保长寿命

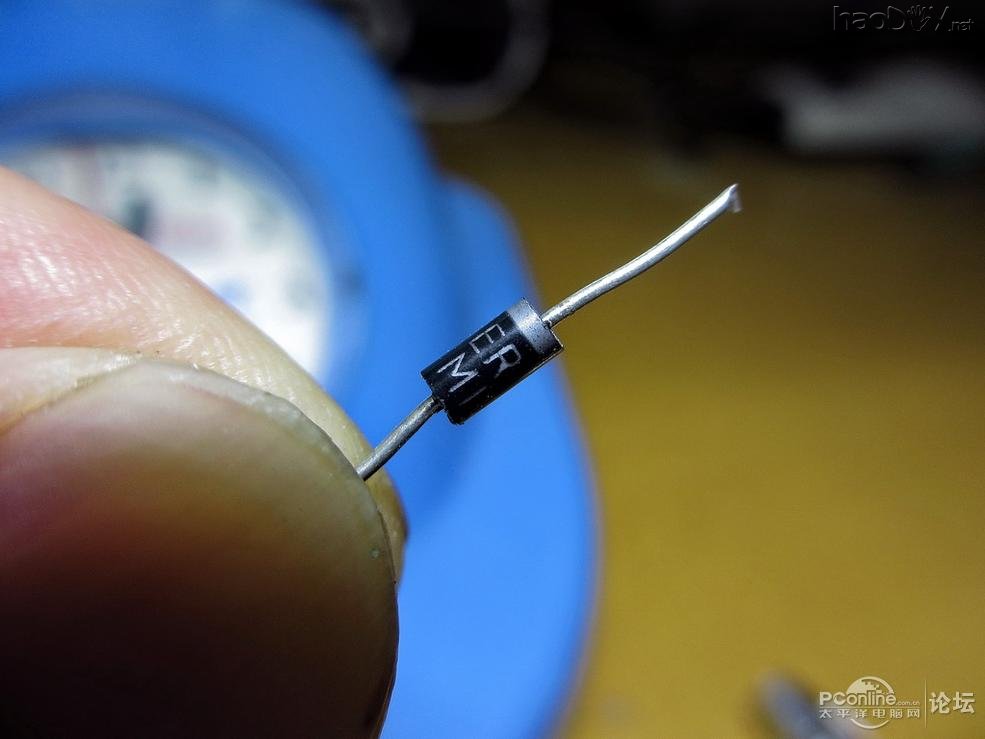

看看这支二极管,它可一定要用高频开关管,这支是HER108超快恢复二极管1A1000伏,大约9分,当然如果你的功率大,那就得用2A的或多并几支了。巧改卤素灯珠为led灯,低碳环保长寿命

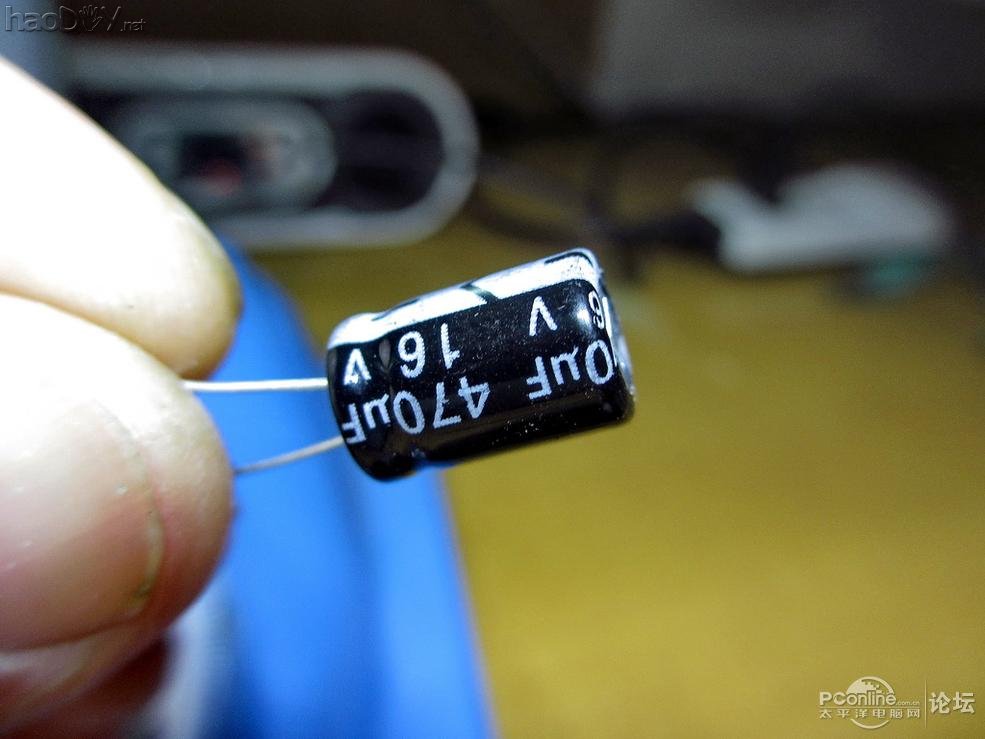

这支电容至少得16伏,容量倒无所谓。
巧改卤素灯珠为led灯,低碳环保长寿命

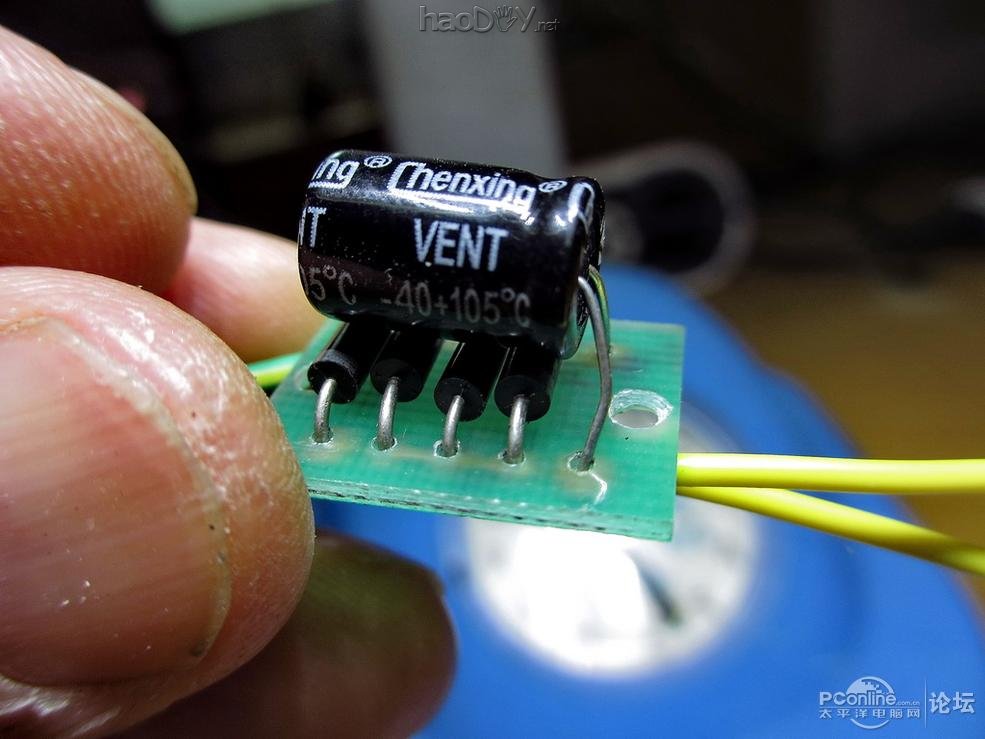

装成的电源板,是不是也人模狗样。
巧改卤素灯珠为led灯,低碳环保长寿命

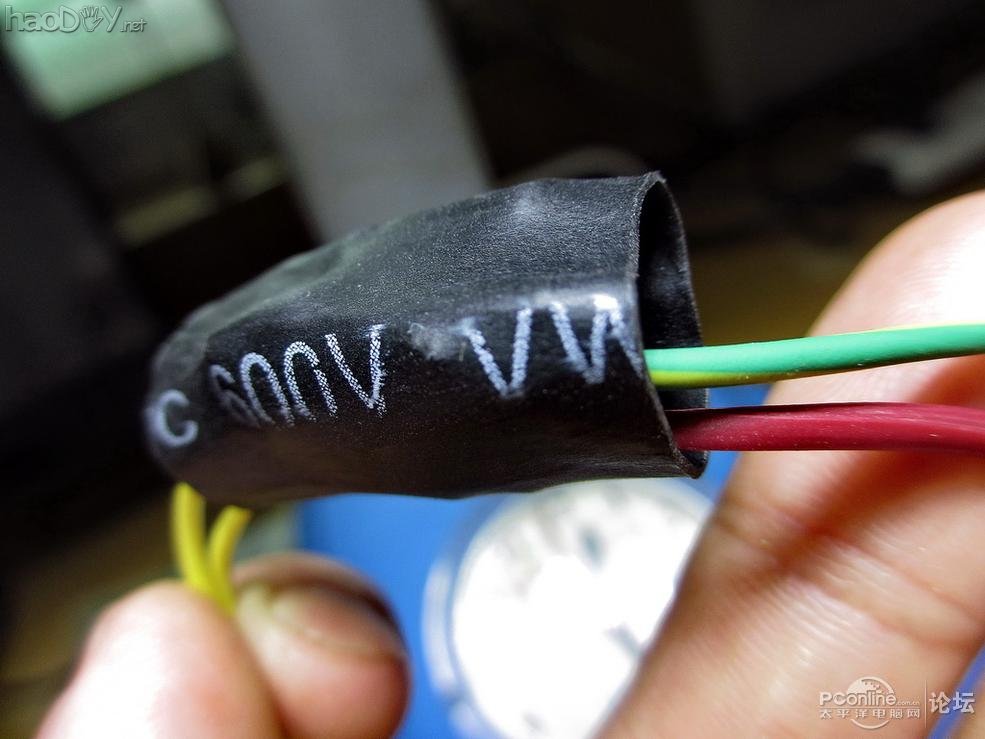

外边套上热缩管,至少不会发生短路,至此电源完工。
巧改卤素灯珠为led灯,低碳环保长寿命

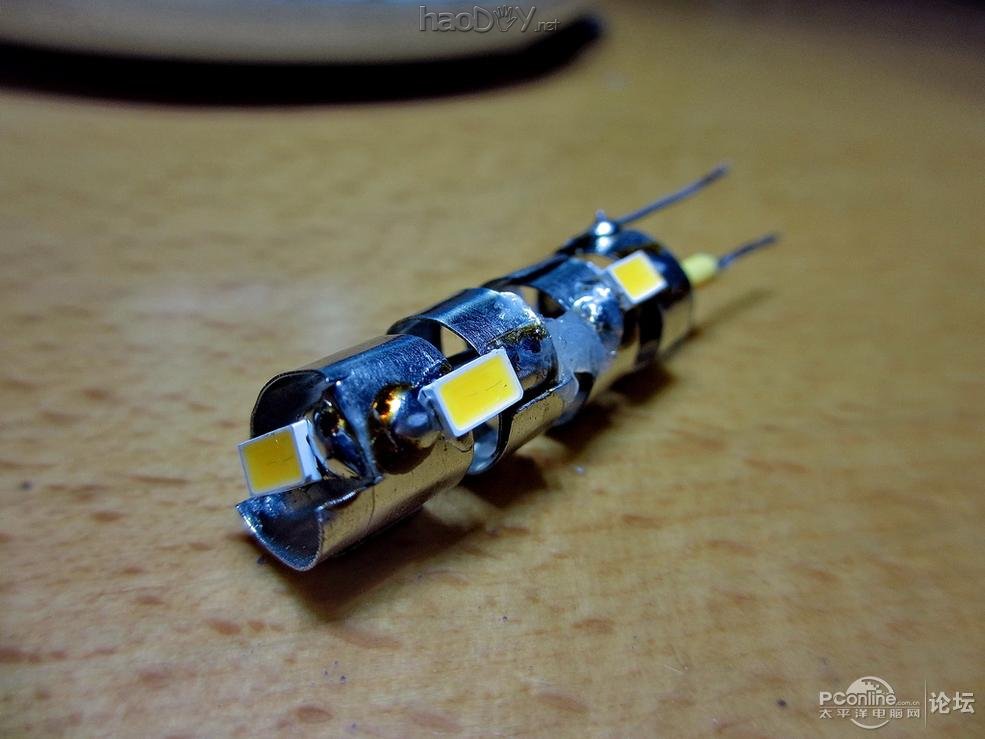

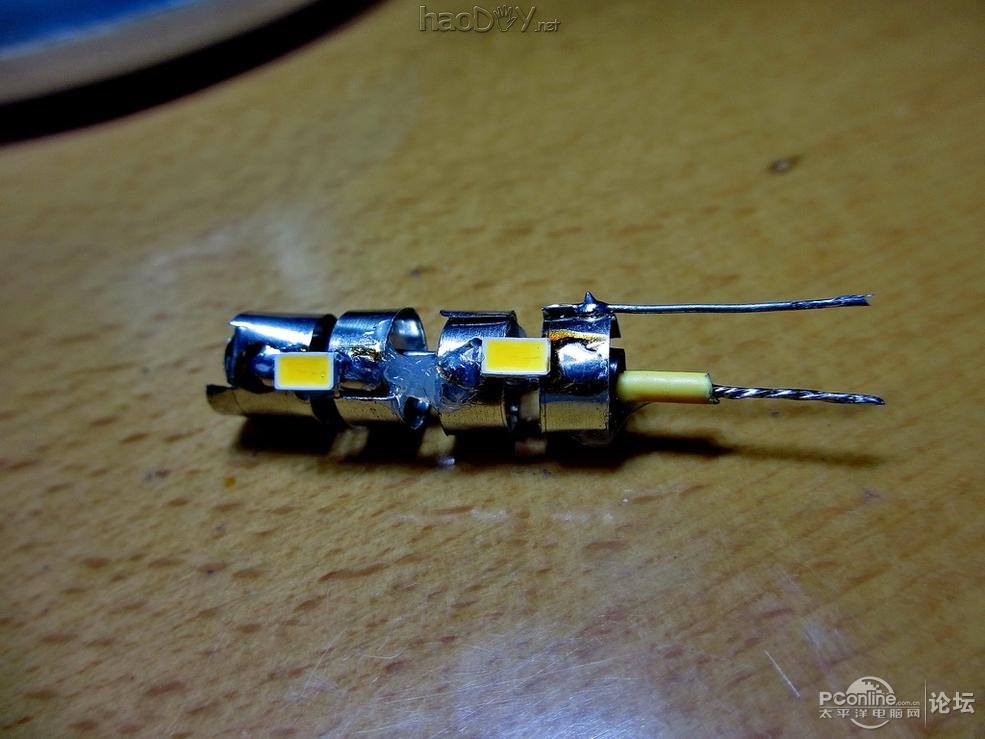

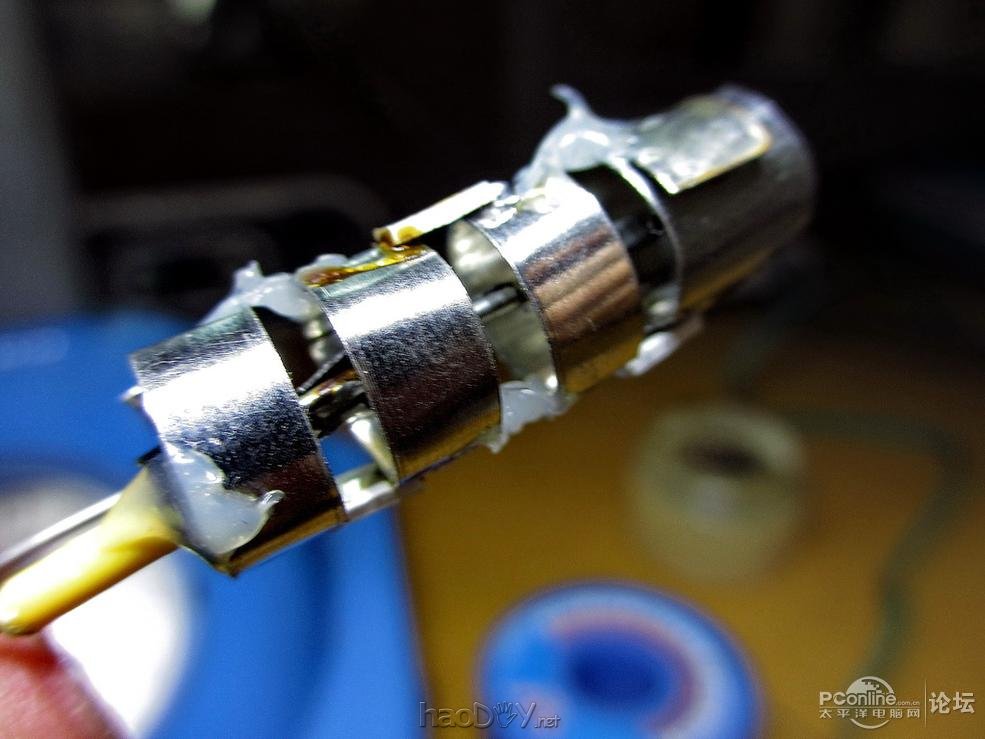

下面就是本人制作的led G4灯珠,这个用了45730,不过我认为还是用122835更好。唯一相同的是它们都是4支一串,2835是四串三并。做法是把马口铁皮剪成条状,卷成圆环,将贴片直接焊在环上,这个环充当了散热片,由于工作电流远小于150MA,所以工作温度很底,约50度。但一定注意,不要散热片是万万不行的。大家注意到下部有一支贴片,是为了下部的照明。由于5730用了4支,所以对面用玻璃胶固定,如果用2835那你的玻璃胶省了。
巧改卤素灯珠为led灯,低碳环保长寿命
巧改卤素灯珠为led灯,低碳环保长寿命

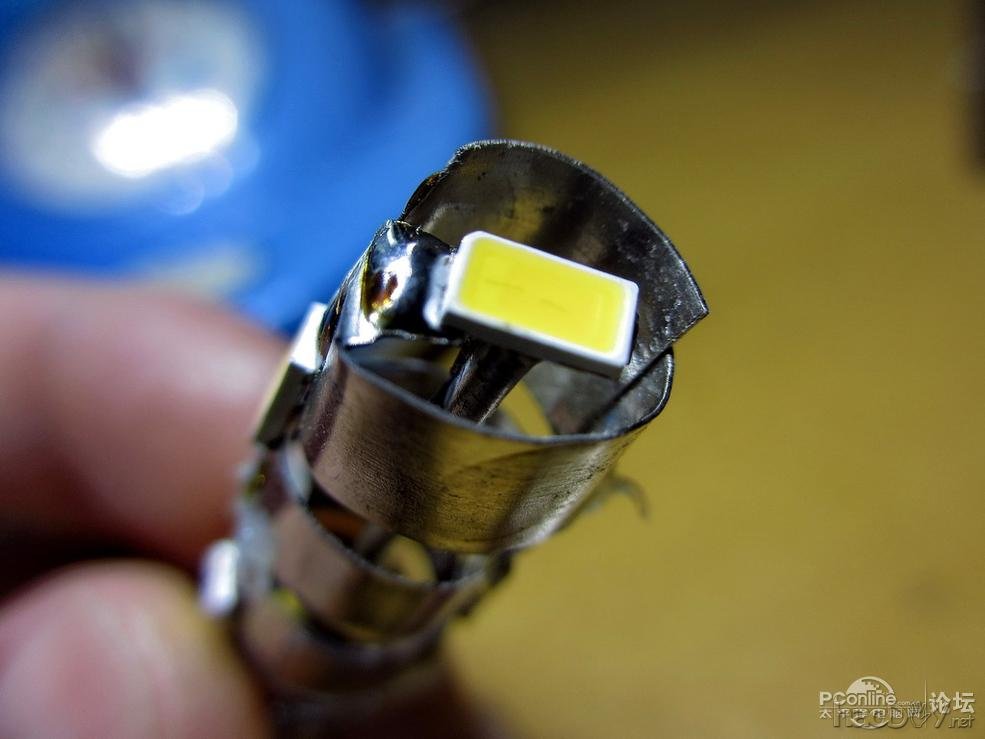

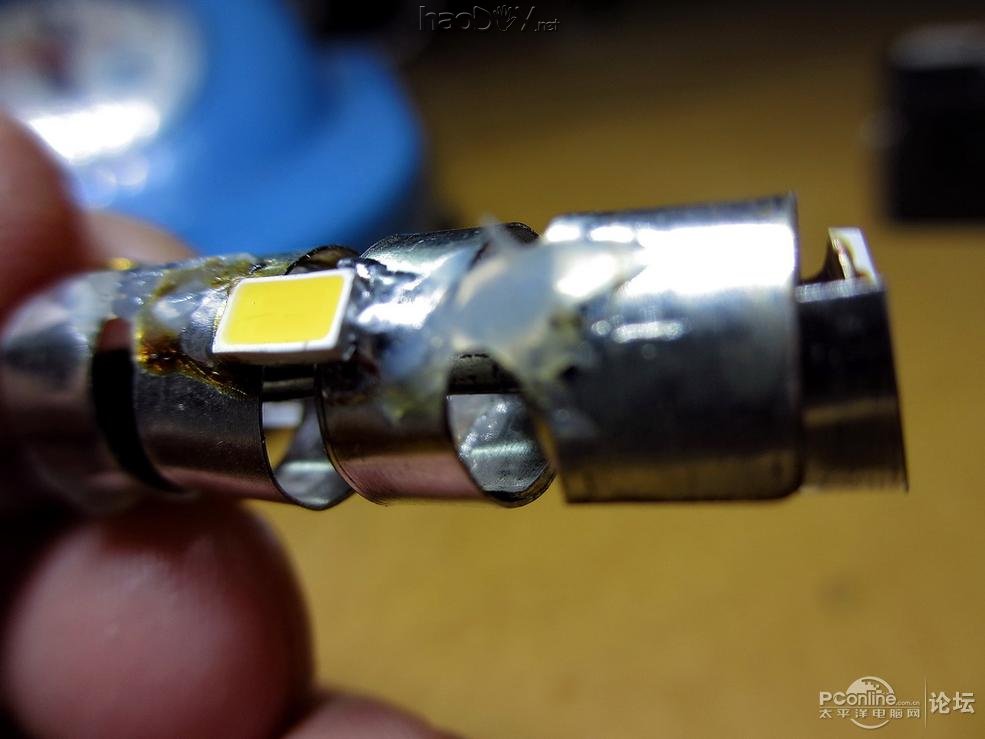

顶部特写,呵呵,做工粗糙,千万不要笑话。
巧改卤素灯珠为led灯,低碳环保长寿命
巧改卤素灯珠为led灯,低碳环保长寿命
巧改卤素灯珠为led灯,低碳环保长寿命

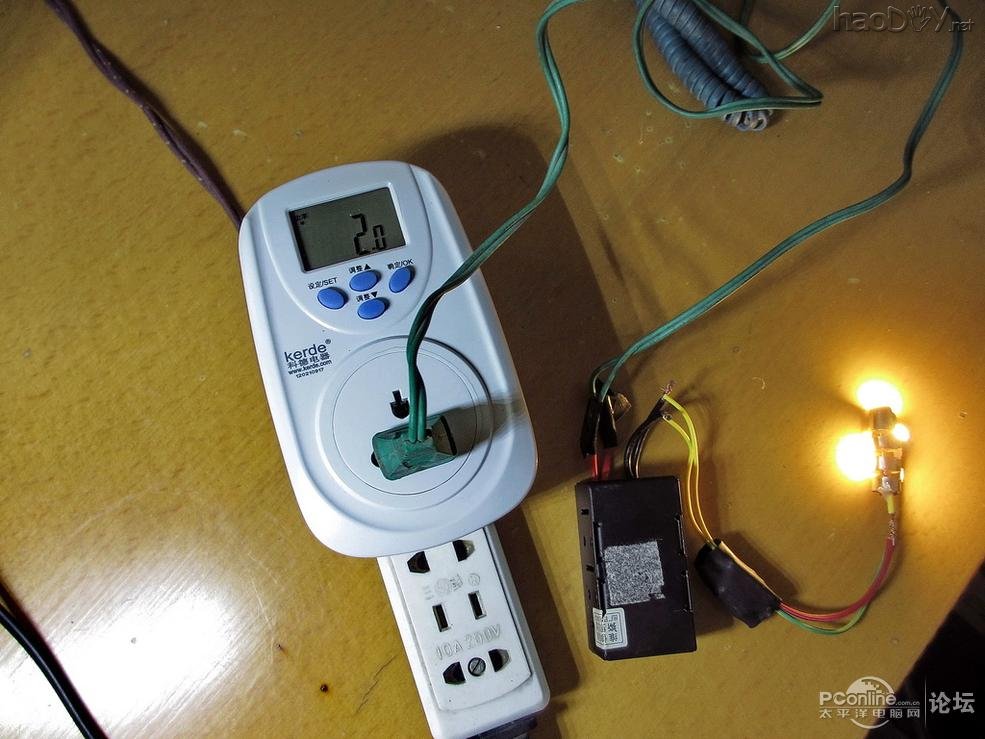

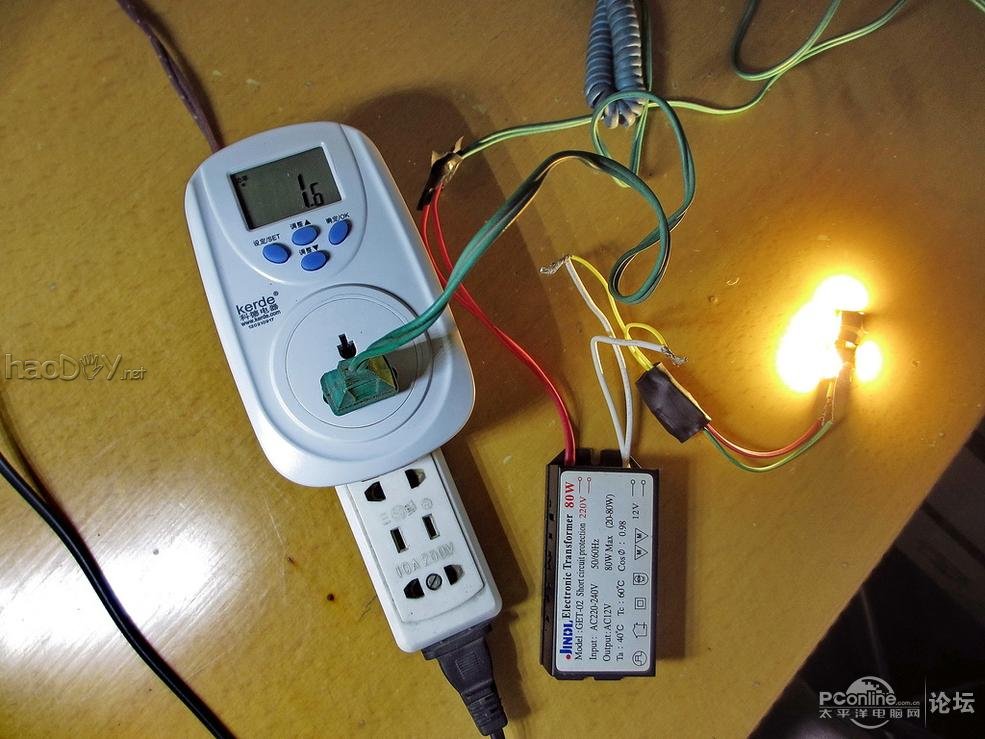

通电测试,这只是2W,注意马上换变压器,功率会有变化。
巧改卤素灯珠为led灯,低碳环保长寿命
同样的灯泡,这只的功率为1.6W,看来下面这只变压器功耗低些。
巧改卤素灯珠为led灯,低碳环保长寿命
改制时只需给电子变压器装上整流器后,直接可插上灯珠,如果不亮则可能是极性反了,可对调一下灯珠,凡是使用这种卤素灯都可照此改装,可省电长寿。一般十几头的灯,只用一只变压器即可。在试制时可不用测灯珠电流,工作时用手摸贴片工作温度,温度太低或太高,只需改变变压器次级圈数、输出电路串接电阻、串连二极管等方法使灯珠温度合适。现在这只灯已经正常工作多半年了。
再聊一点关于LED灯伤眼的问题,虽然这个灯无法使用灯罩,但由于工作电流小,相对亮度低一些,感觉还没原先的卤素灯刺眼。巧改卤素灯珠为led灯,低碳环保长寿命巧改卤素灯珠为led灯,低碳环保长寿命谢谢大家!
