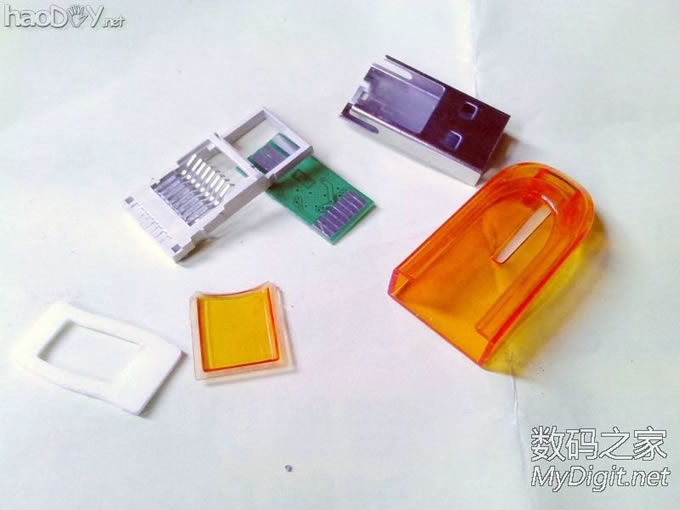

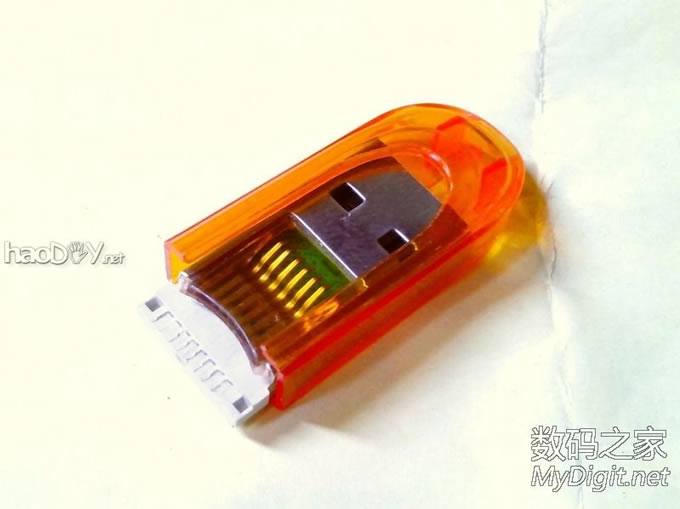

坛友说，现在的读卡器一摔就坏，且很多都是晶振摔坏了，这不，TF读卡器又坏了一个，拆开来看看吧，连个晶振都没有。

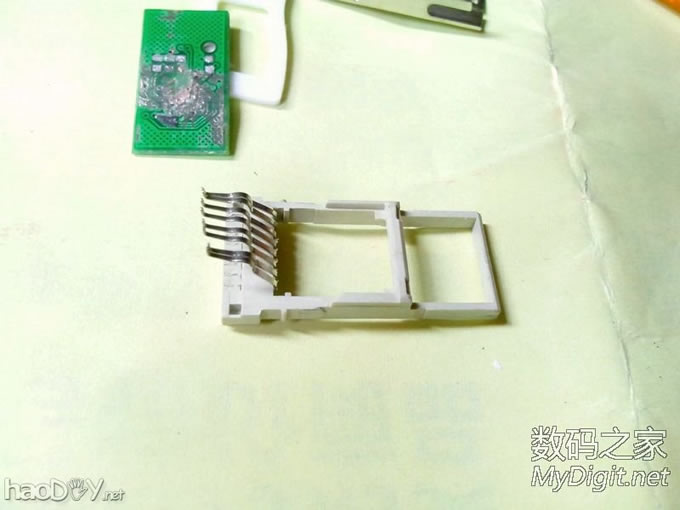

看这读卡器也小巧，要是能DIY什么东西也不错啊，想起某宝上面卖的USB小夜灯，还吹嘘的多么强大，咱就山寨一个吧，先把把牛屎芯铲除，然后把读卡引脚全掰断，还是一掰就断，垃圾质量啊。

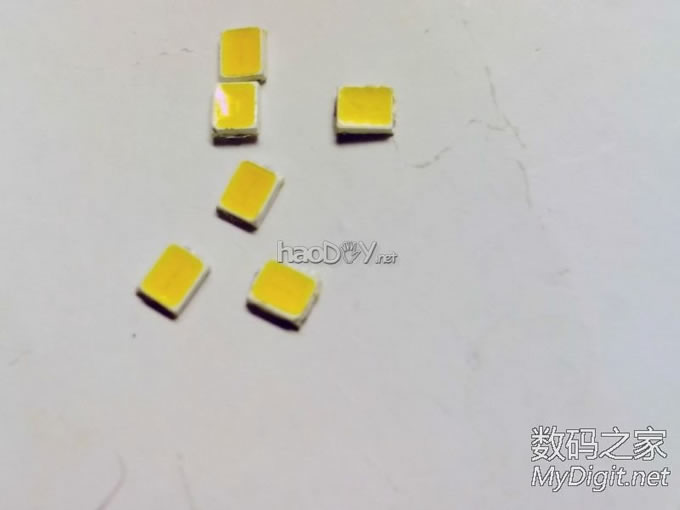

主角出场，SMD2835 暖光LED，由于读卡器较薄，所以选择这种LED。还有一种LED是 SMD3528，不过厚度较厚。

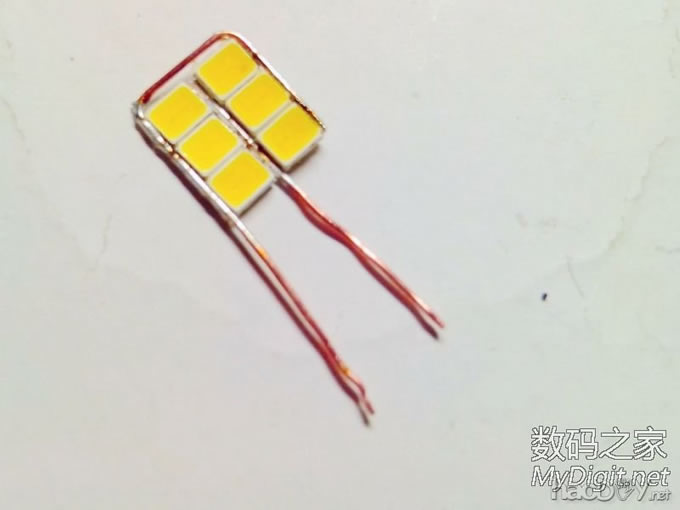

下面附上这LED一些基本信息 规格：SMD2835 电压：3.0-3.6V 功率：0.1W 正向电流： 30MA 流明：9-10LM 备注： 1.材料焊接次数不超过2 次。 2.焊接时请不要重压LED 灯。 3.焊接后温度未回降到常温时请勿扭曲线路板。 4.手工焊接时，烙铁温度不高于300℃，每个焊脚焊接时间不超过3秒 取两小段网线，去皮，上架~~~（错了。是焊接，请无视焊工，谢谢）

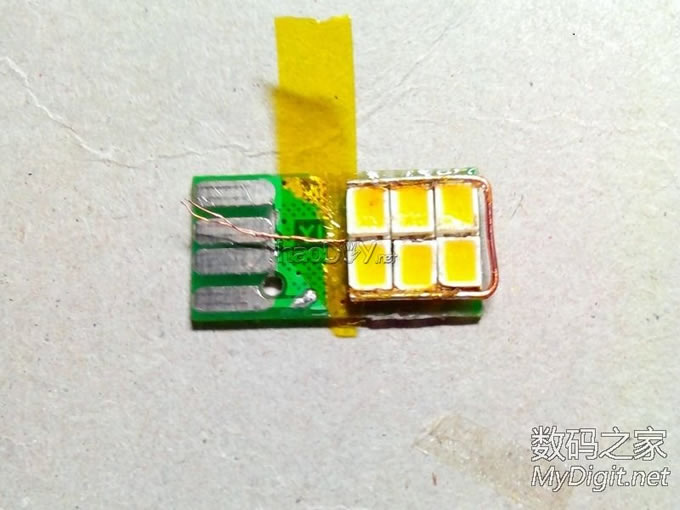

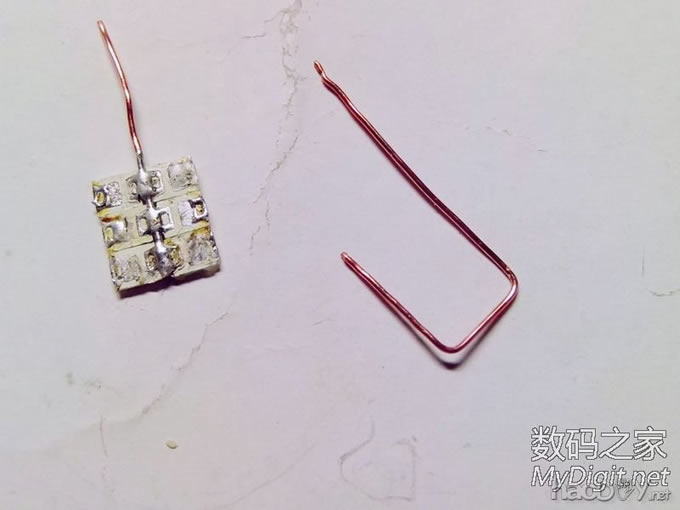

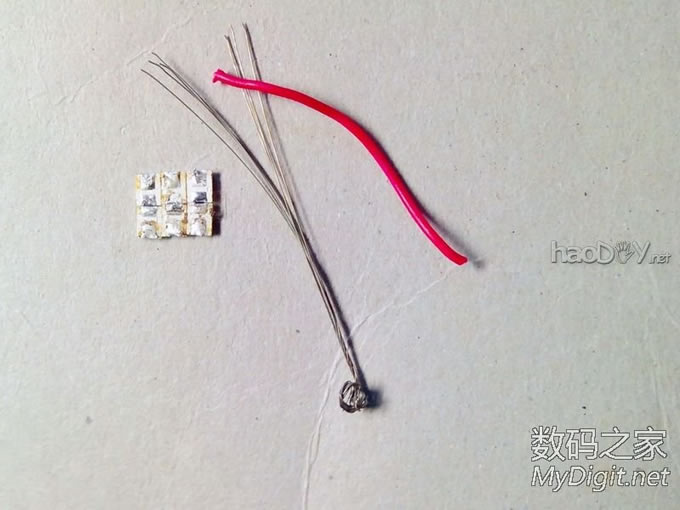

然后悲剧了，焊接用的铜丝太粗，卡到读卡器的外壳，拆了重来，中间换成小铜丝（这贴片真不能拆太多次，容易挂）

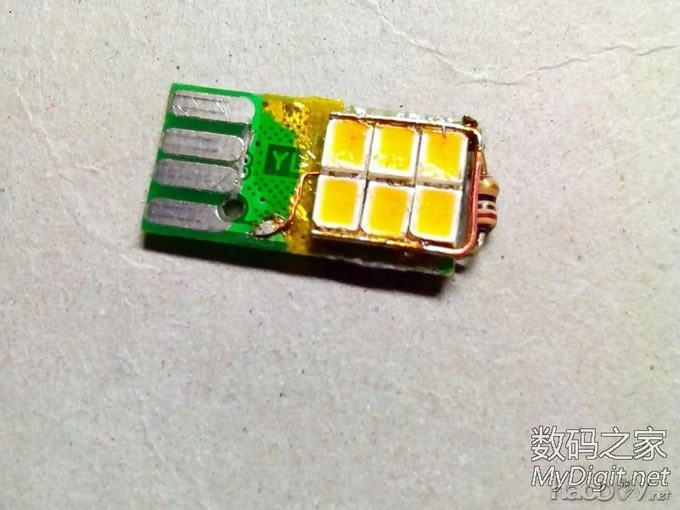

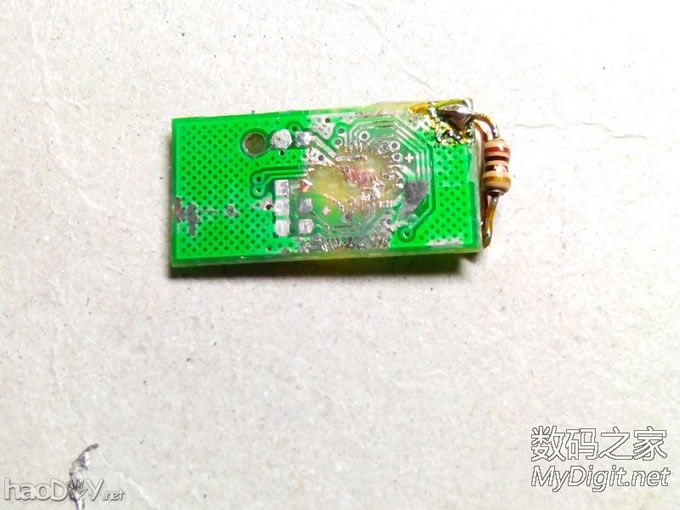

这回可以了，用AB胶固定到原来的电路板上，需要绝缘的地方上高温胶布。
USB电压是固定5V，用电阻限流就OK了，这6个LED采用并联，上稳压电源测试电流为30mA时LED两端电压为3.2V，(5V-3.2V)/(0.03AX6)=10欧姆。 所以6个LED并联后再串联一个10欧姆的电阻就可以了。

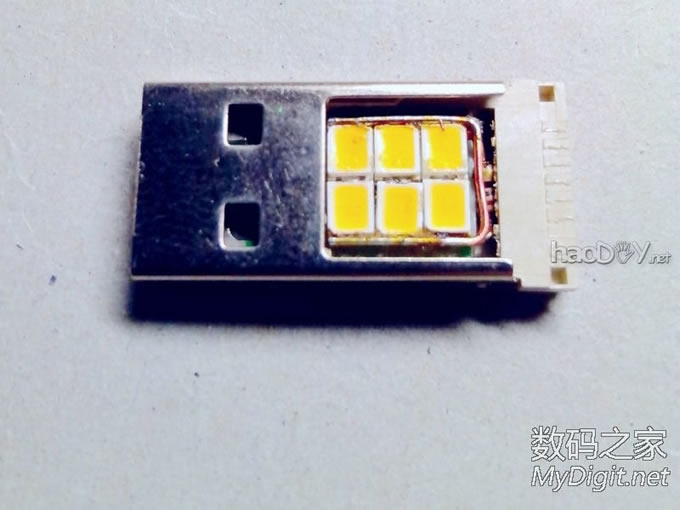

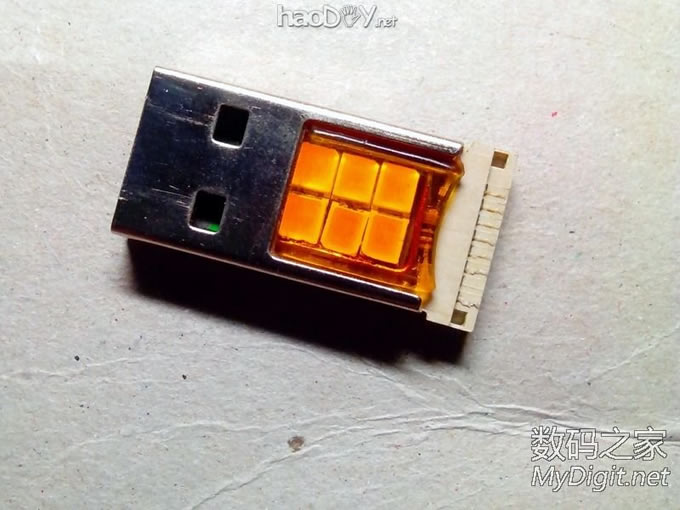

先把LED灯塞到原来的USB插头里看看~~~

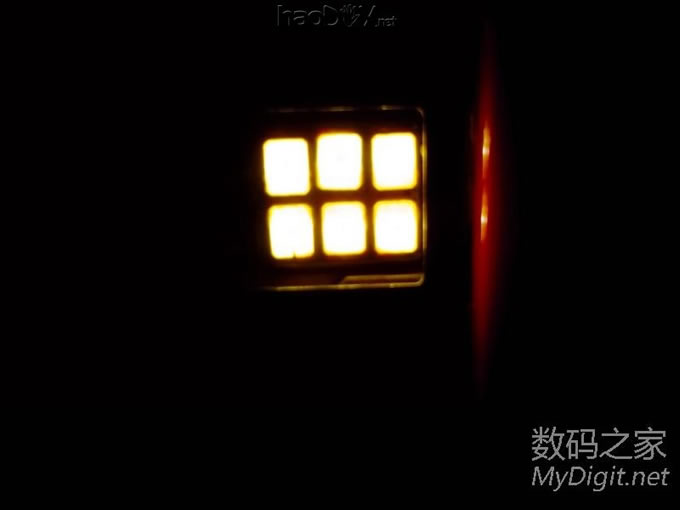

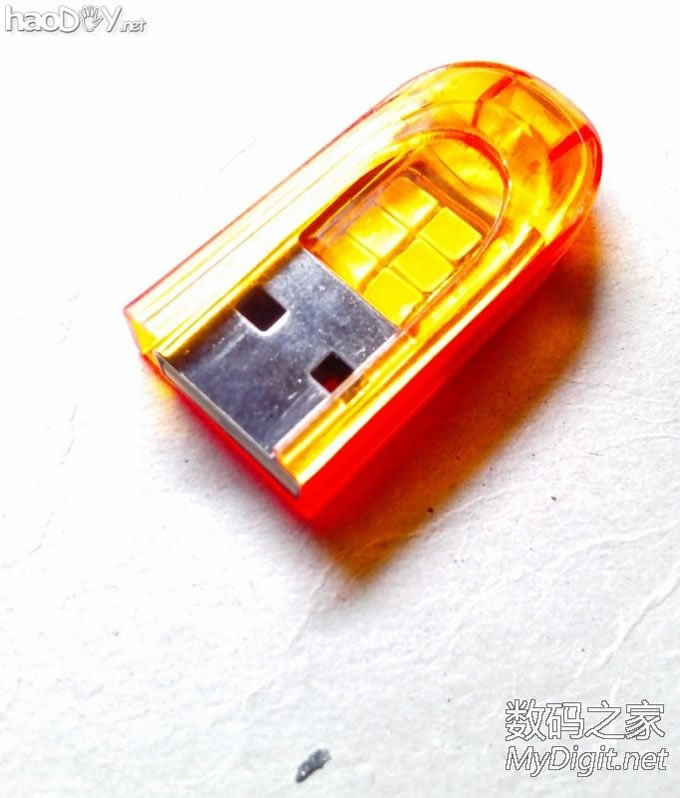

插到移动电源上通电~~~，相机自动缩小光圈。实际蛮亮的，总共0.6W，爬楼梯，找钥匙，甚至应急看点资料都可以。
完工。

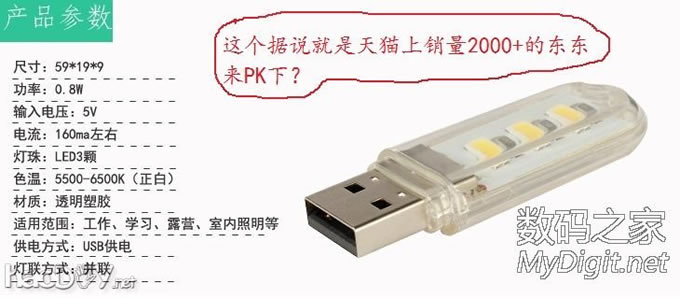

最后摆个pose来跟天猫上的产品PK下
新人报道帖，谢谢观赏。 (责任编辑：admin) |
