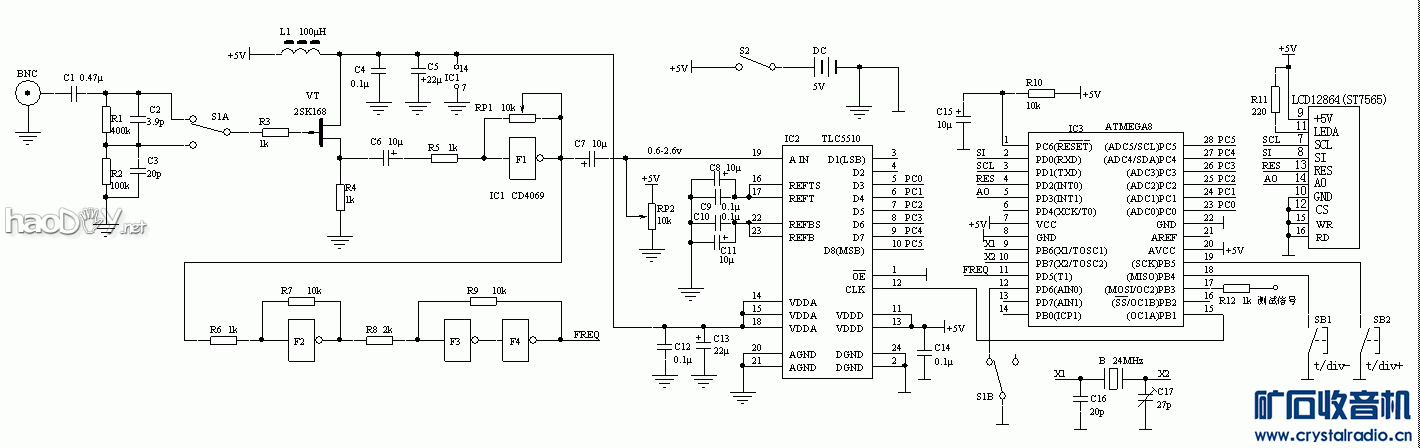

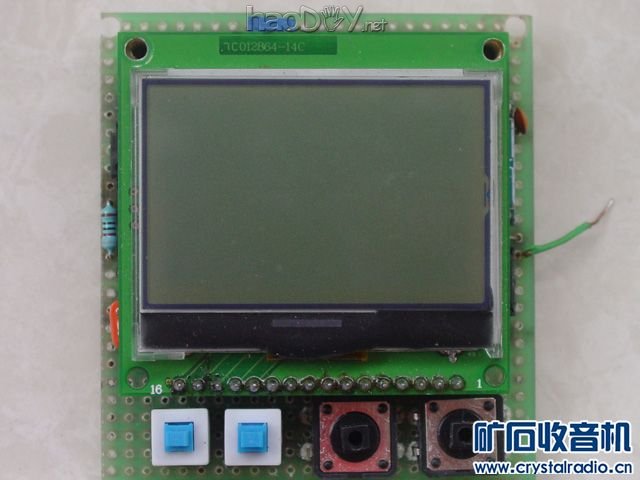

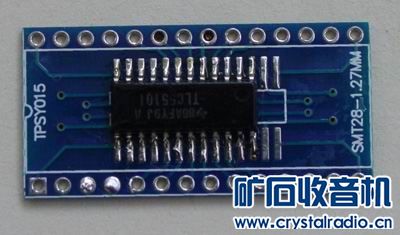

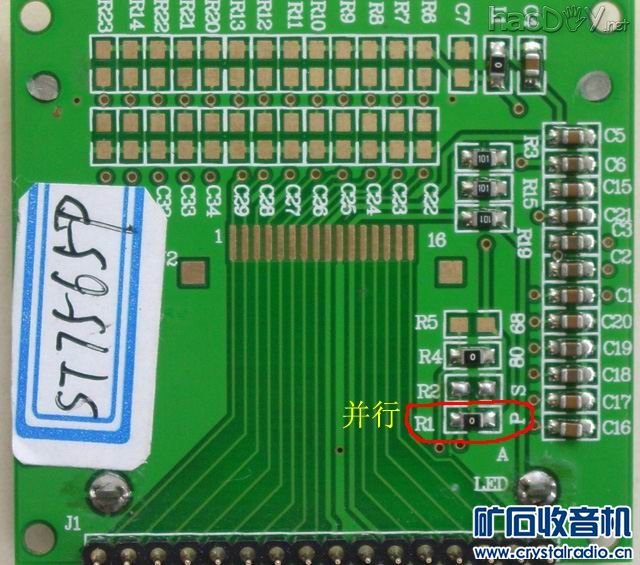

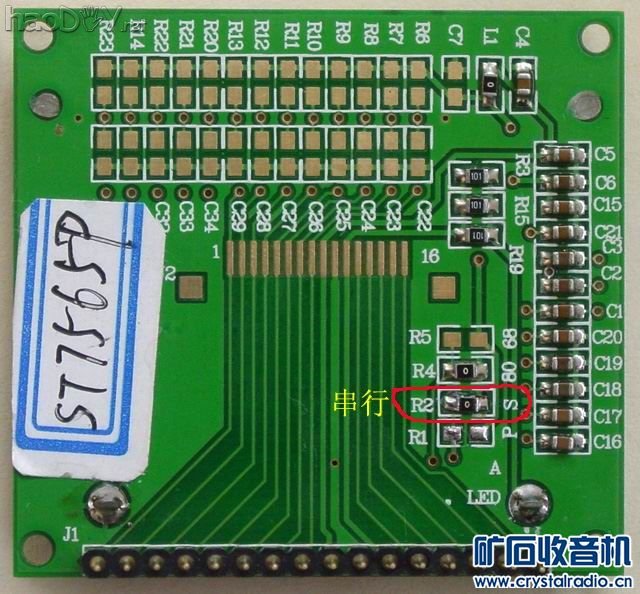

今年初我曾经做过一个数字示波器，（见我的新浪博客：http://blog.sina.com.cn/ntwhq ），有不少网友进行了仿制，其中有好几位做得很好，但在大家做的过程中发现两个问题，一是对有些基础相对薄弱的网友来说制作比较困难；二是有些元器件很难买全，就是上淘宝买也要找好多家才能买齐。因此增加了制作难度。 看到这次比赛的消息后，我就想做一个更简单的数字示波器，降低制作难度，使得大部分人都能制作，于是就开始了近两个月的制作，先是确定电路形式，然后是程序设计，程序经过反复调试修改，现在总算完成了。  这个数字示波器除了能显示输入信号波形外，还能测量信号频率，并能作简易脉冲信号发生器使用，同时输出脉冲可用作自测信号。 主要性能指标： 最高采样率：3.43MS/s 模拟带宽：686kHz(实际使用中发现观察300kHz以下的信号可以取得比较好的效果) 垂直灵敏度：0.2V/div、1V/div 由S1进行调节。 水平扫描速度：2.62us/div、5.6us/div、10us/div、20us/div、50us/div、100us/div、200us/div、500us/div、1ms/div、2ms/div、5ms/div 由SB1、SB2进行调节。 显示屏：LCD12864（驱动芯片ST7565） 同步方式：触发扫描 频率测量范围：10Hz-2MHz（理论上最高可达到12MHz，但受到CD4069频响的限制），分辨率10Hz 输出脉冲频率：100kHz 50kHz 25kHz 10kHz 4kHz(3.989kHz) 2.5kHz 1kHz(997.3Hz) 400Hz (404.1Hz) 250Hz (249.3Hz) 100Hz (100.2Hz) 50Hz (50.10Hz) 单片机编程有时无法得到我们所需要的输出频率的精确值，用括号内为近似替代值。输出频率和水平扫描速度速度同步变化，因此调节SB1、SB2即可改输出频率，和水平扫描速度的对应关系见面板。 电源：5V（4节7号镍氢充电电池） 工作电流：45mA 重量：200g（含充电电池） 体积：118mm×72mm×25mm 1、硬件电路简介 在介绍我的电路之前先请大家看一下一个国外网友制作的低速AVR数字示波器（网址见： http://www.serasidis.gr/circuits ... vr_oscilloscope.htm），本坛也有网友进行过仿制。介绍一下这个电路有助于我们理解数字示波器的基本原理。 简单的说数字示波器的原理是：将输入的模拟信号进行AD转换，转换成数字信号，然后再用单片机进行数据处理，驱动液晶屏显示波形和相关参数。国外网友制作的这个数字示波器是用AVR单片机内部的AD转换器作AD转换的，由于AVR单片机内部的AD转换器采样率比较低，最高只能达到100k左右，因此只能用于观察小于10kHz的输入信号的波形。 要解决这一问题可以使用外部的AD转换芯片，这样可将采样率大大提高，比如我这次用的TLC5510采样率可达到20M，现在反而是单片机来不及处理它输出的数据信号，所以往往要在它们之间加一个先进先出（FIFO）存储器作缓冲，先把数据快速读入这个存储器再让单片机慢慢处理，这就是我博客上介绍的数字示波器的模式，但这样一来电路就复杂一些了。我这次做的数字示波器就是省去了FIFO存储器，尽量提高单片机的处理速度使外接AD芯片采用尽可能大的采样率。这里TLC5510可用到3.43M的采样率，这样就使能测试信号的频率提高了很多。 电路见下图：  我只用了三块集成电路，其中CD4069的作用有两个：F1作线性放大用，其输入端接场效应管2SK168等组成的电压跟随器，输出信号供TLC5510作AD转换，为了简化电路和方便调试，这里采用了交流偶合方式；F2进一步对信号进行放大，放大的信号再由F3、F4等组成的施密特触发电路进行整形，整形后的脉冲供单片机ATmega8作频率计数用。 TLC5510输出AD转换数据只要取高6位输送给单片机就可以了（因为采用的是LCD12864的液晶屏，垂直分辨率只要6位即可），LCD12864采用ST7565驱动芯片的液晶屏，因为这种驱动芯片除了并行通讯也可选用串行通讯的方式，这样可节省单片机的引脚，只要用4根线就可以向LCD12864传递数据，使我可以选择28脚的单片机（现在还多出5个引脚），既节约了成本又减小了示波器的体积。 为了提高单片机的工作速度，ATmega8进行了超频，采用24MHz的晶振。 ATmega8的PB3输出的脉冲信号作测试用。 2、固件程序  固件程序.rar (5.47 KB, 下载次数: 876) 熔丝位设置：SPIEN取0，其余均取1  3、装配 元器件清单  TLC5510是PSOP封装，脚的距离是1.27mm，要使用SMT24-1.27mm的转接板转换成DIP封装，这样才能在PCB万用板上装配，我没有SMT24-1.27mm的转接板，是用SMT28-1.27mm代替的（我焊接时忘了把TLC5510的1脚和转接板的1脚相对应，往电路板上安装时是以TLC5510的1脚为基准的，大家焊接时注意这一问题）。  装配前先用洞洞板软件LochMaster30进行排版，排好的装配图如下：  LCD12864买回来时数据传输均为并行模式，使用前必需改变为串行模式，改制方法见下图（把原来的并行接法的0欧电阻改接到串行接法处）：

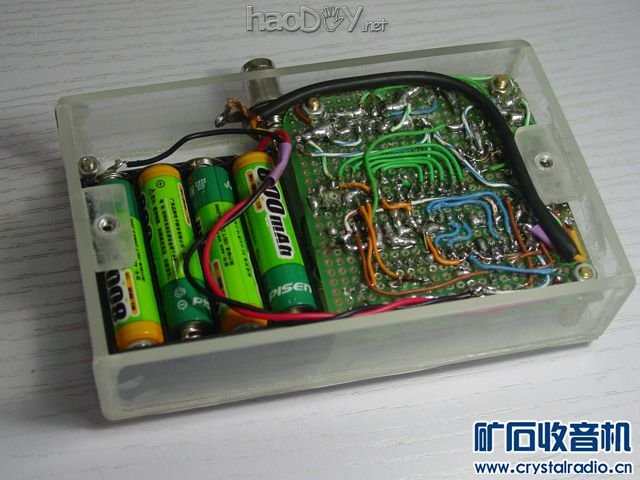

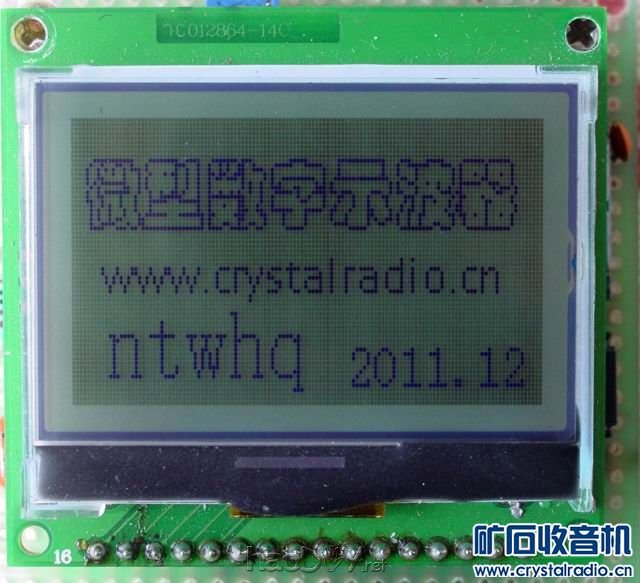

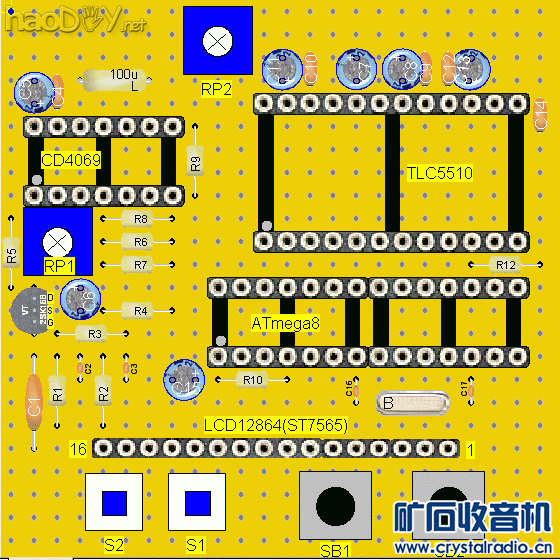

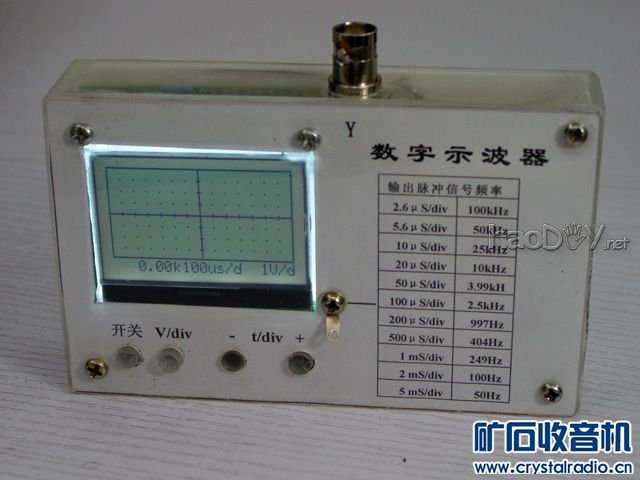

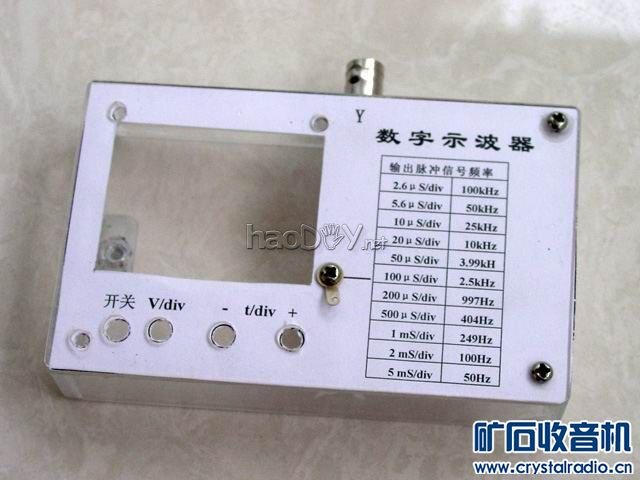

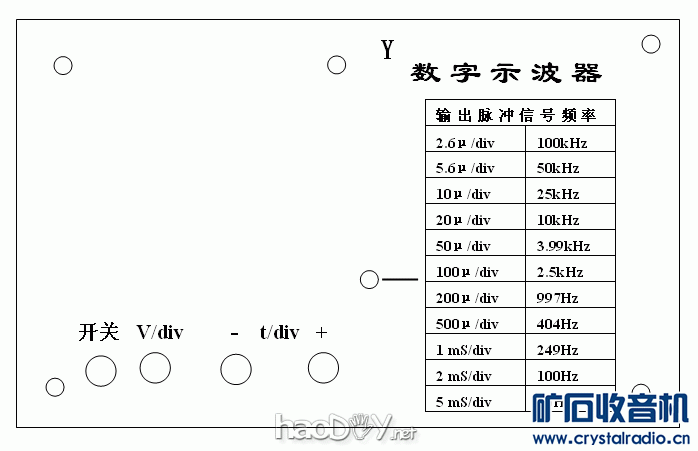

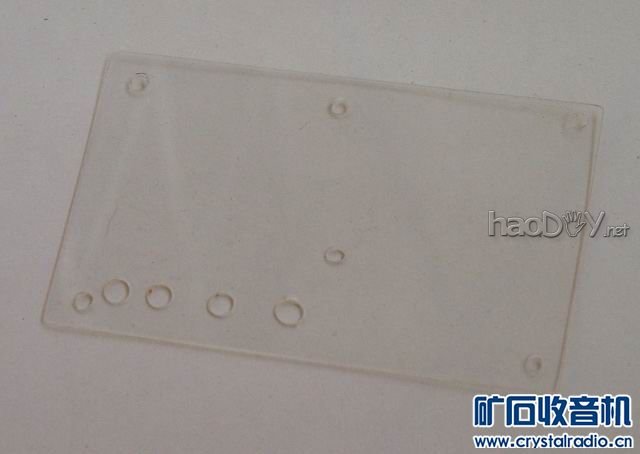

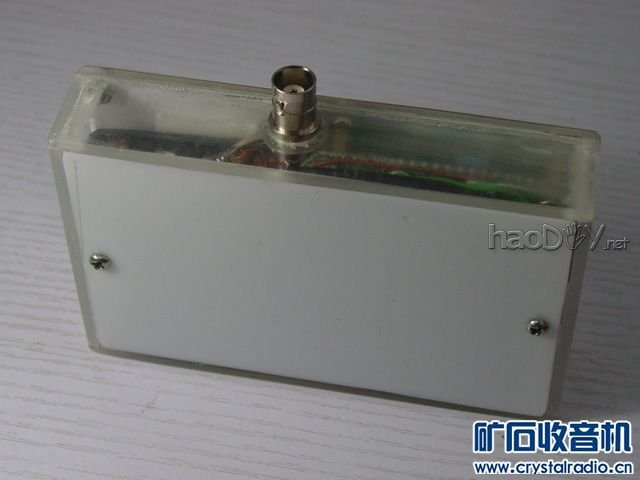

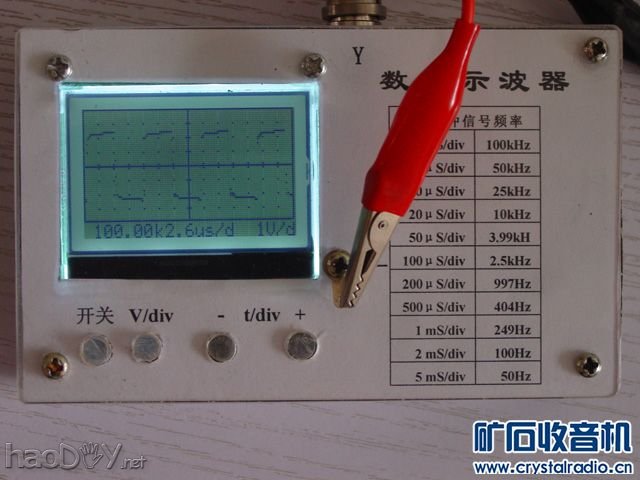

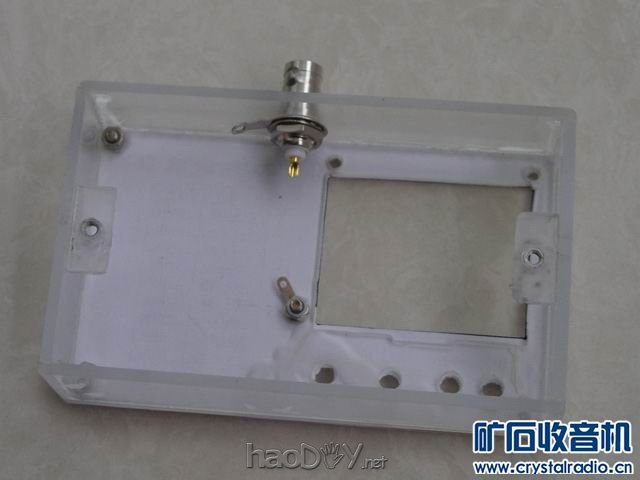

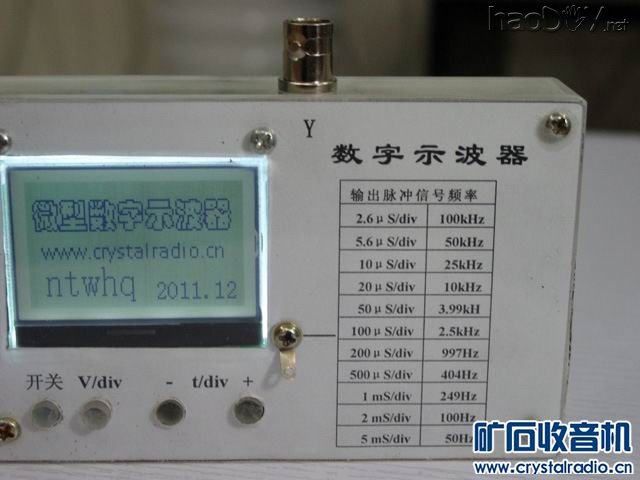

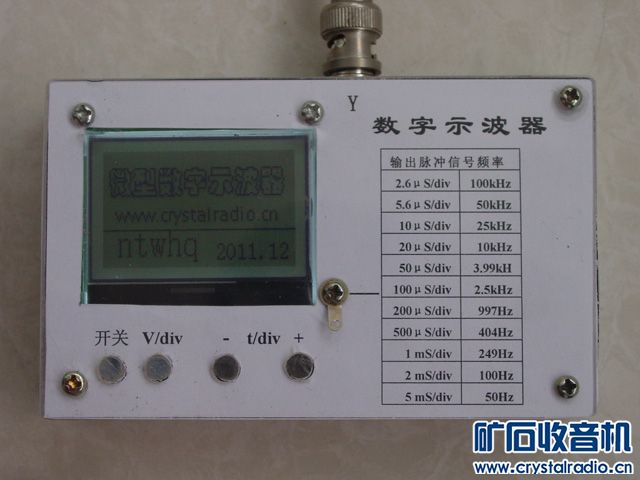

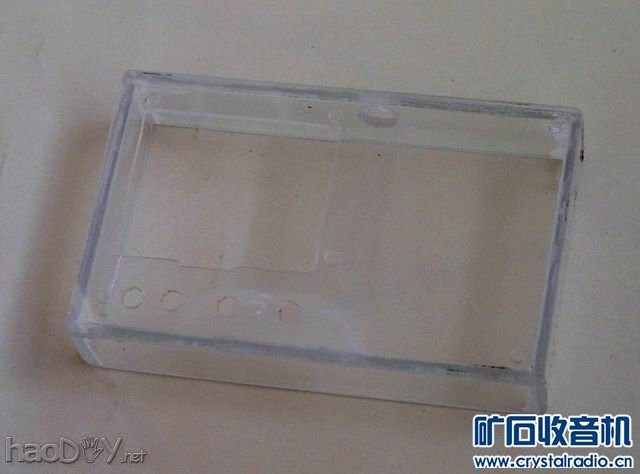

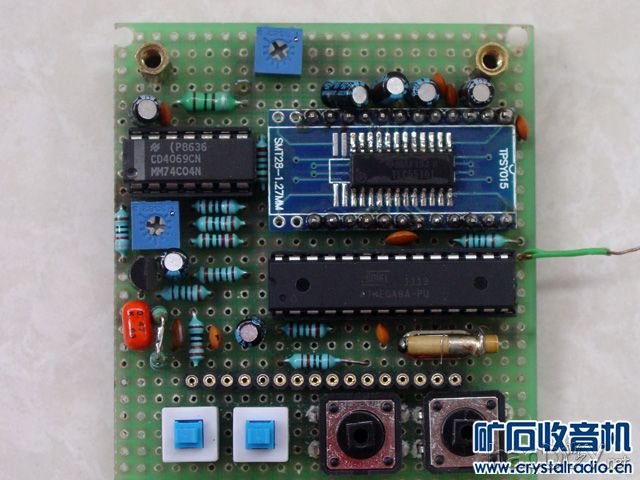

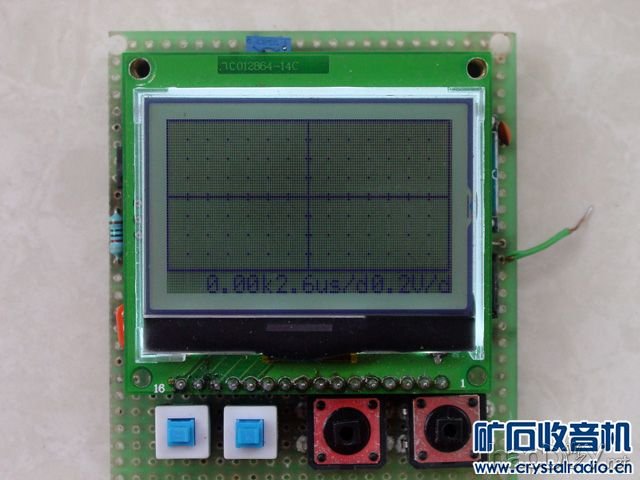

电路板装配图：   外壳用有机玻璃制作   这是面板图，夹在两层有机玻璃之间：  做好的外壳：   4、调试 调试很简单。 开机LOGO画面：  调试分两步： 第一步：不接输入信号，调节RP2使水平扫描线和水平中心线重合。

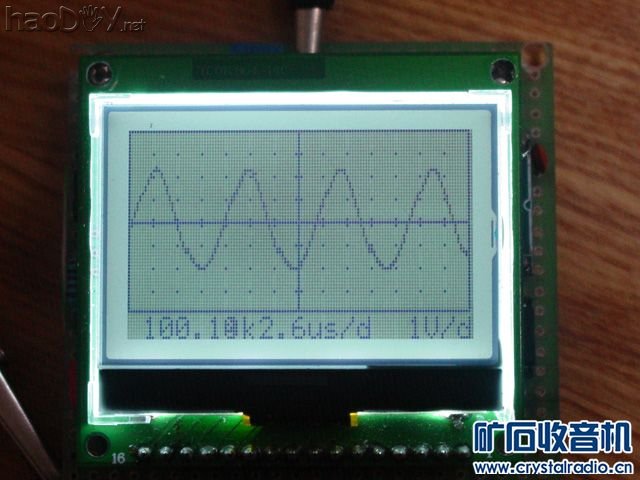

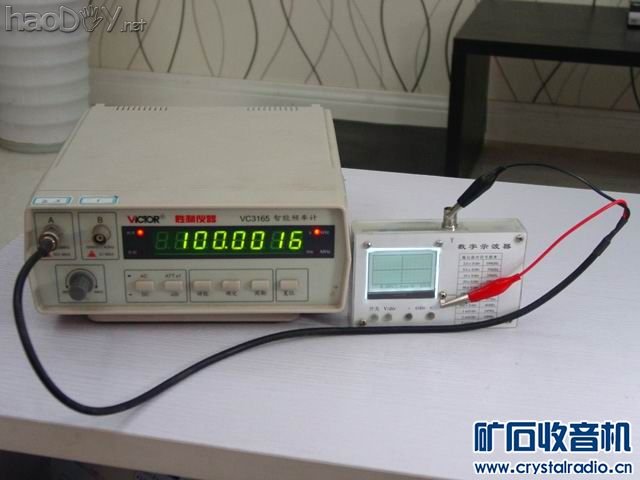

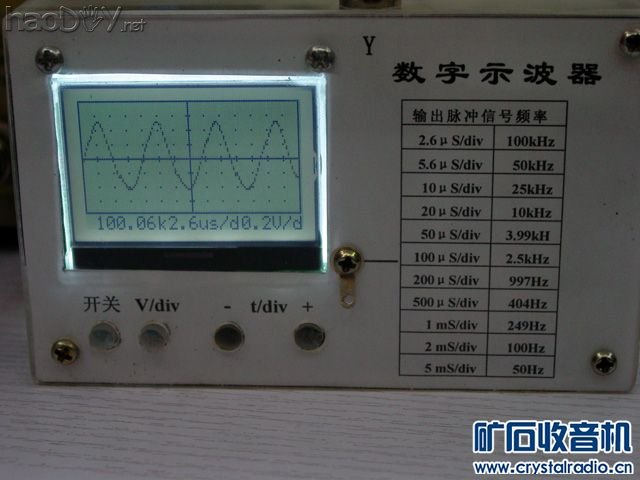

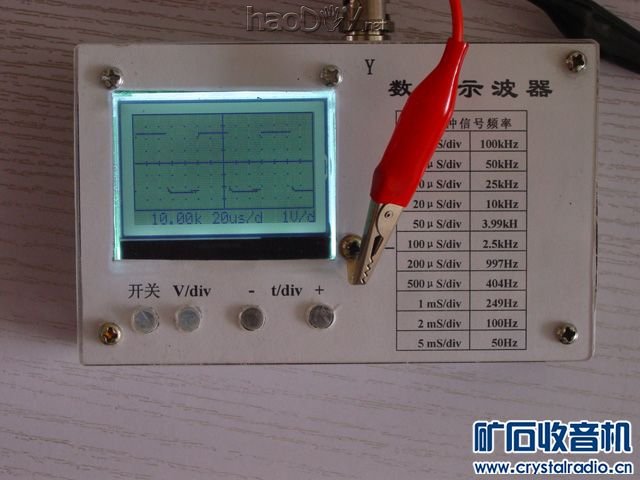

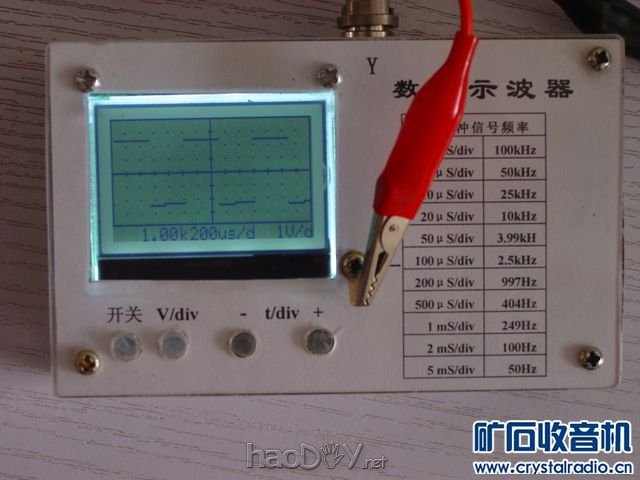

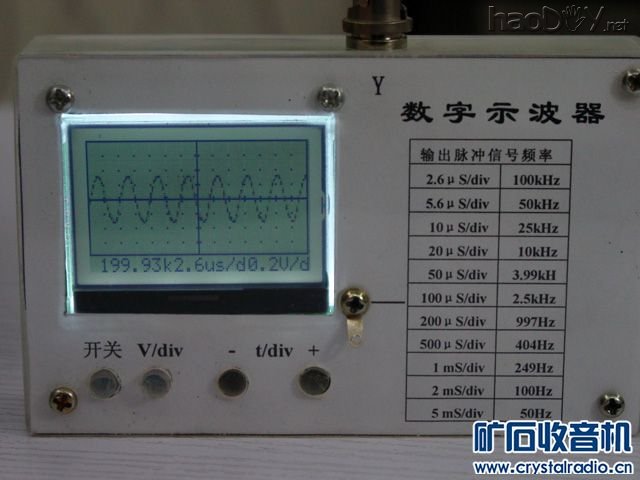

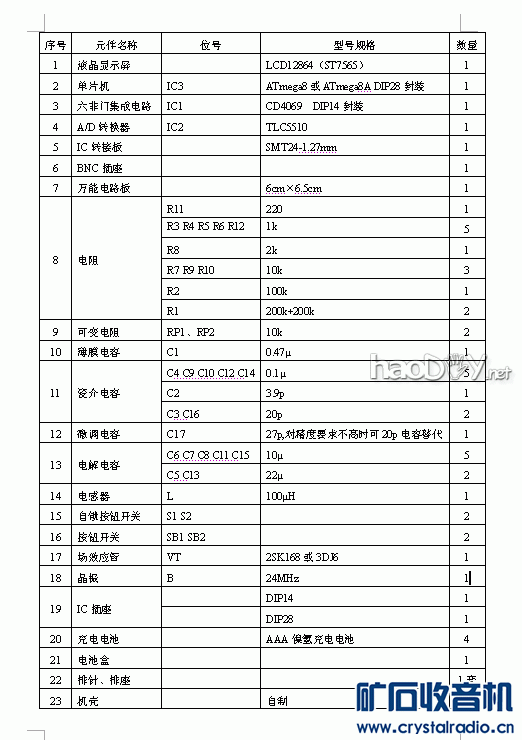

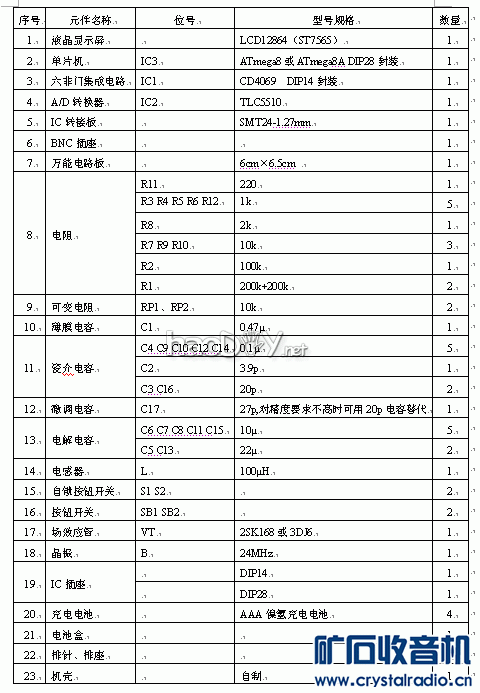

第二步：输入一已知电压峰峰值的测试信号，调节RP1使其峰峰值读数准确，也可用本机输出的脉冲信号作测试信号，在电池电压略高于5V时其电压峰峰值约为5V。  调试结束后即可将电路板装入机壳中。    5、使用  测试示波器本身输出的脉冲信号： 1kHz脉冲信号  10kHz脉冲信号  100kHz脉冲信号  测试信号发生器输出的正弦波： 100kHz正弦波  200kHz正弦波  用频率计测量输出脉冲频率结果：  元器件清单：  |
