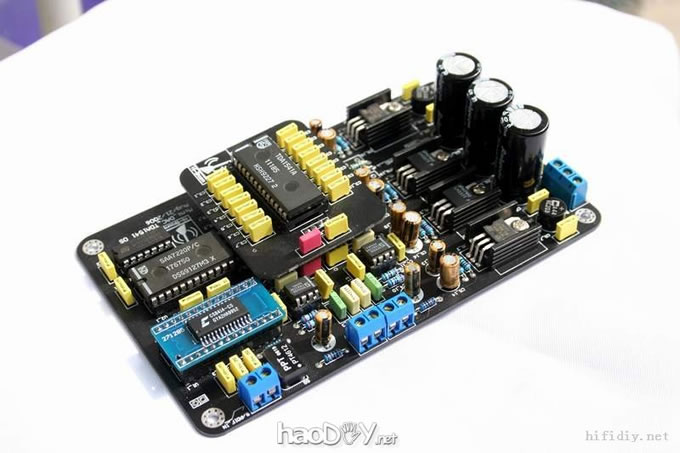

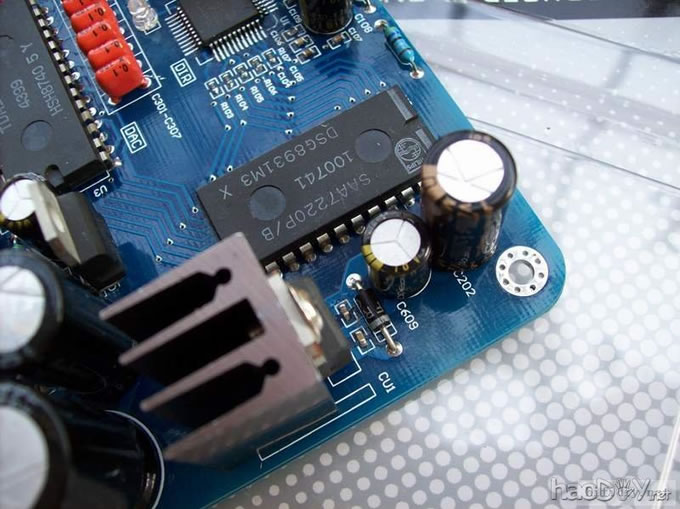

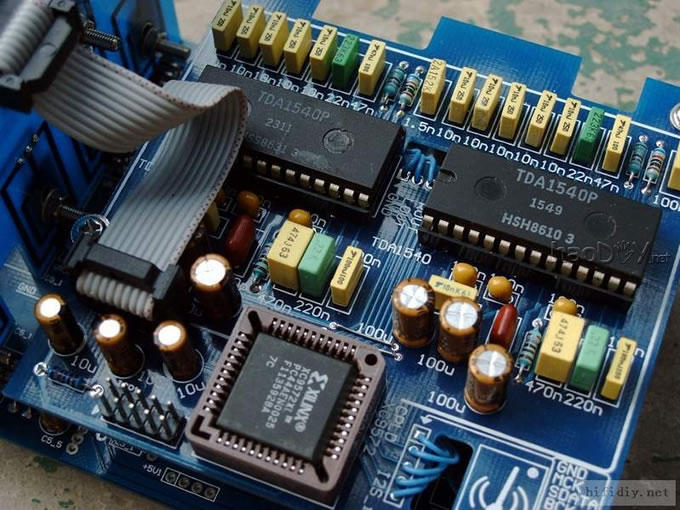

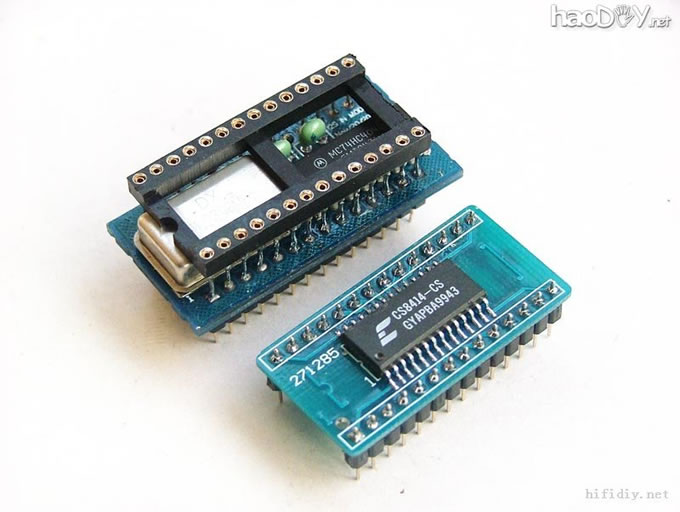

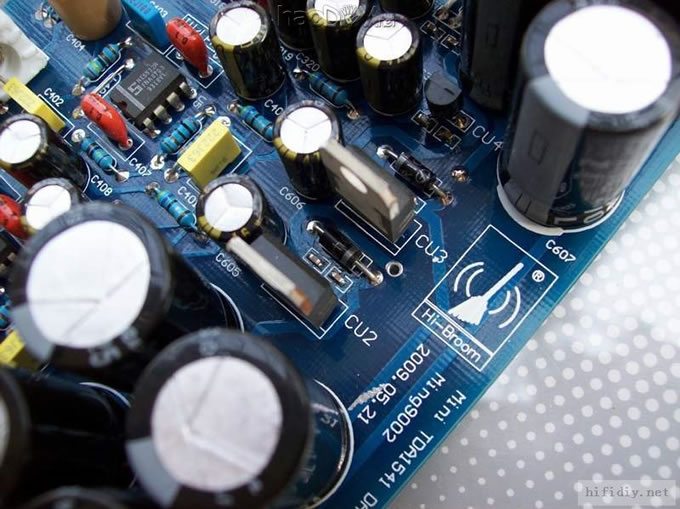

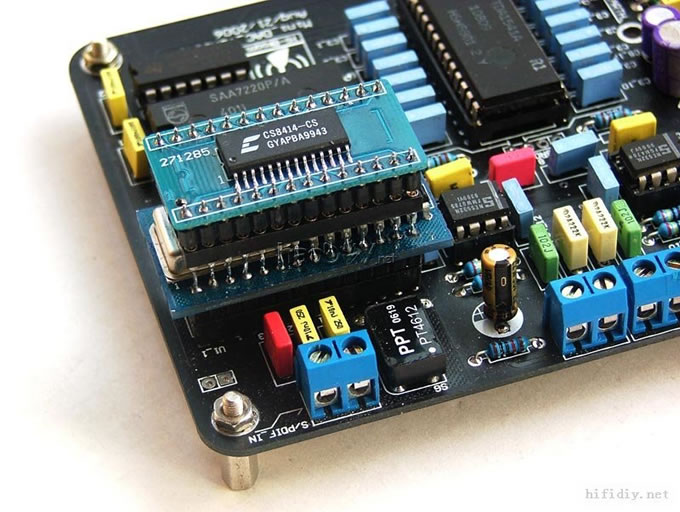

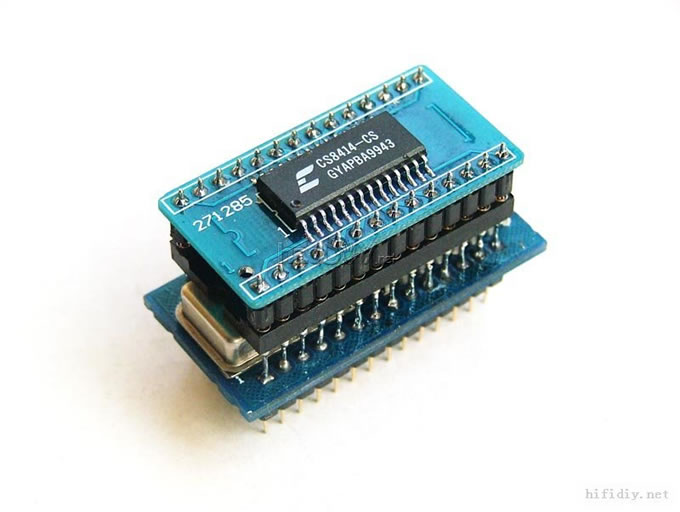

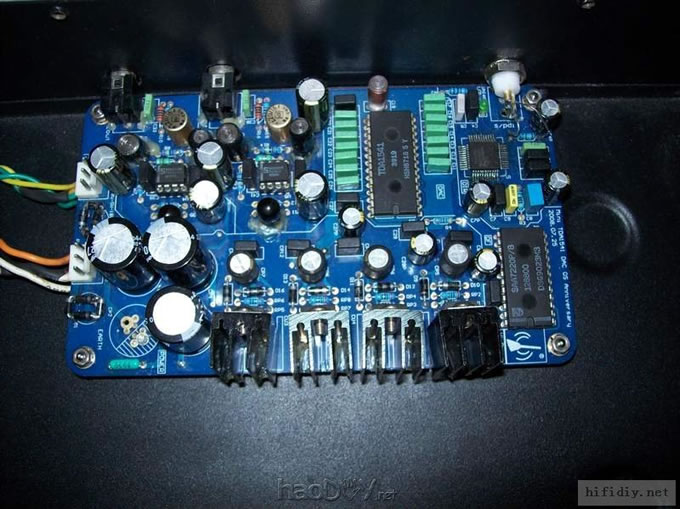

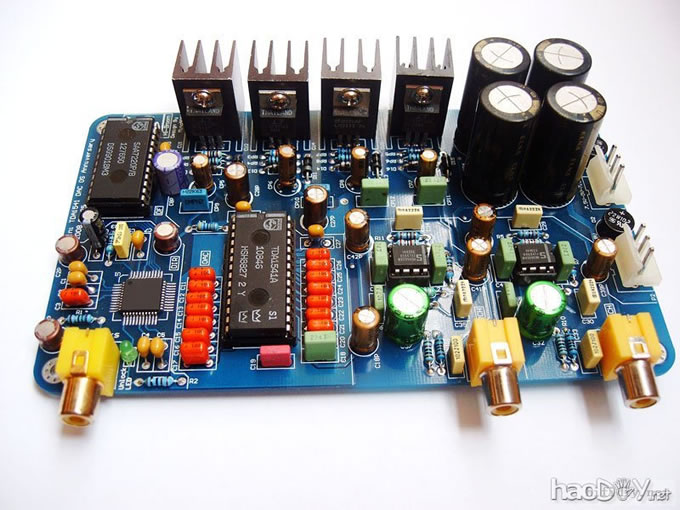

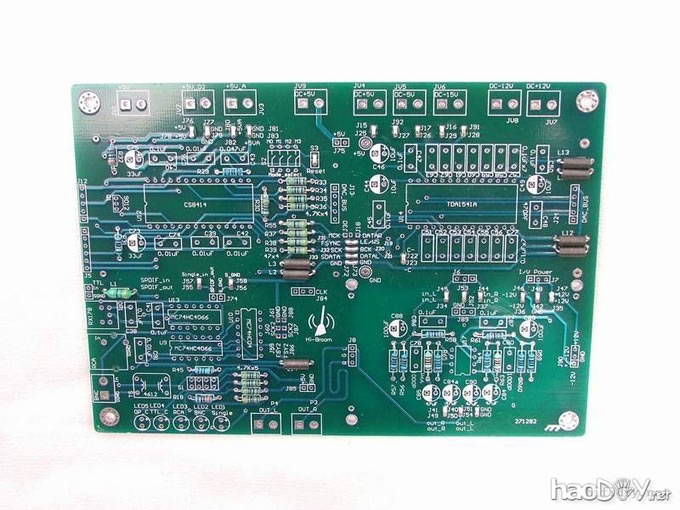

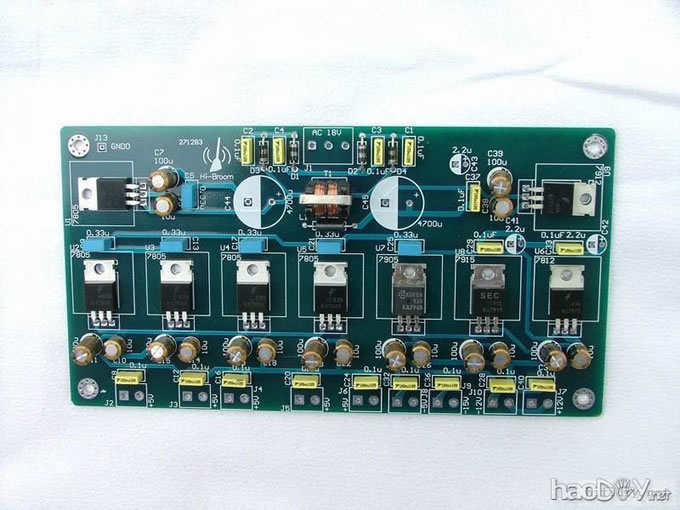

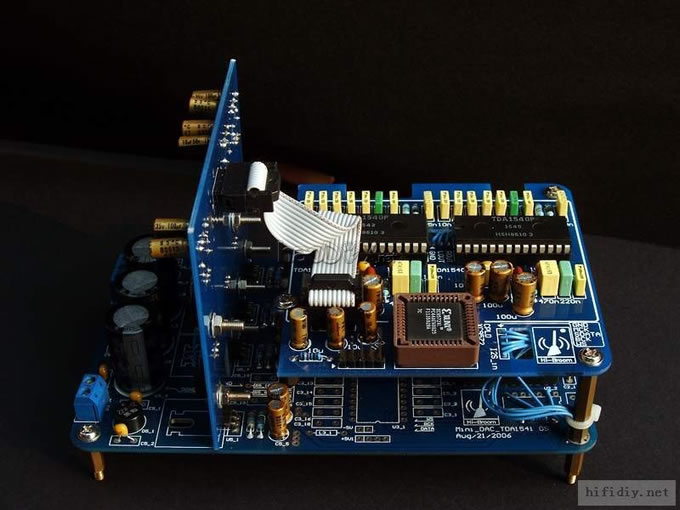

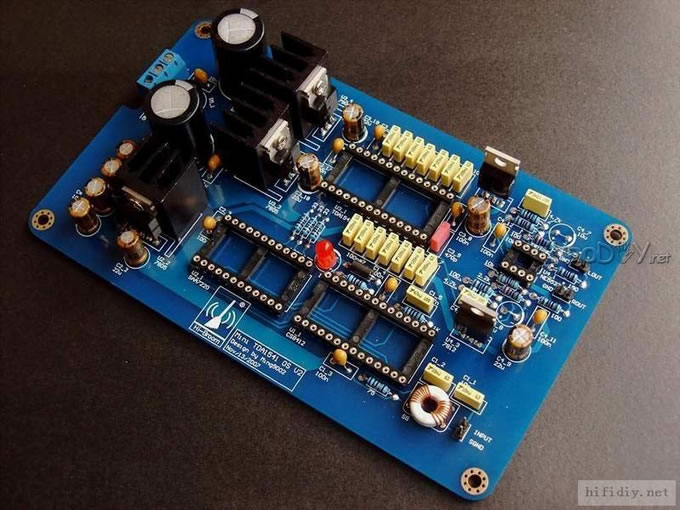

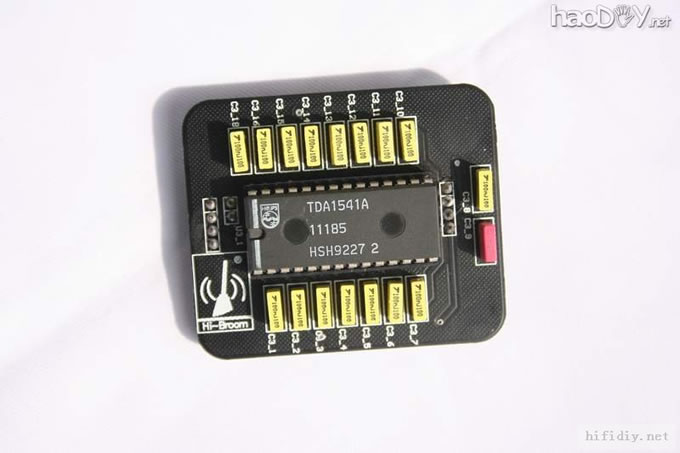

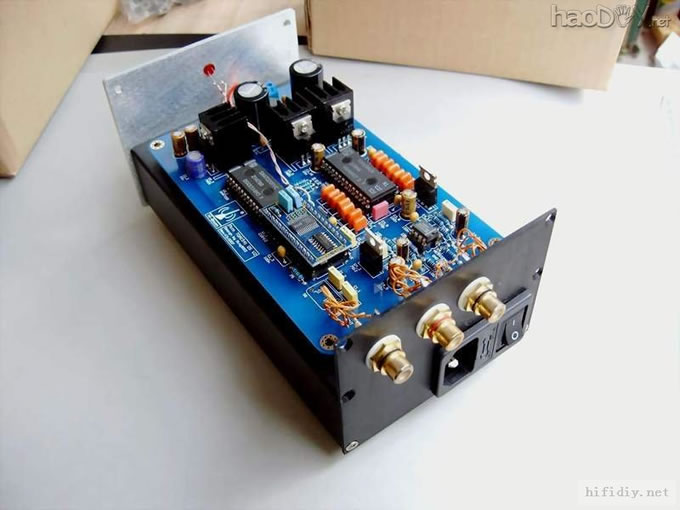

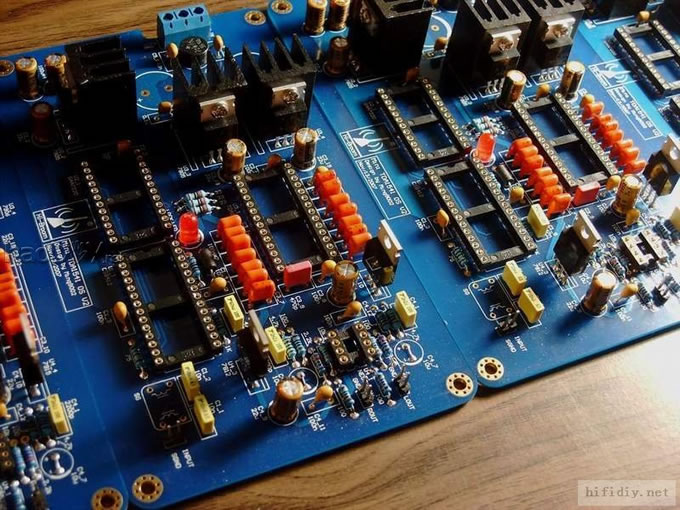

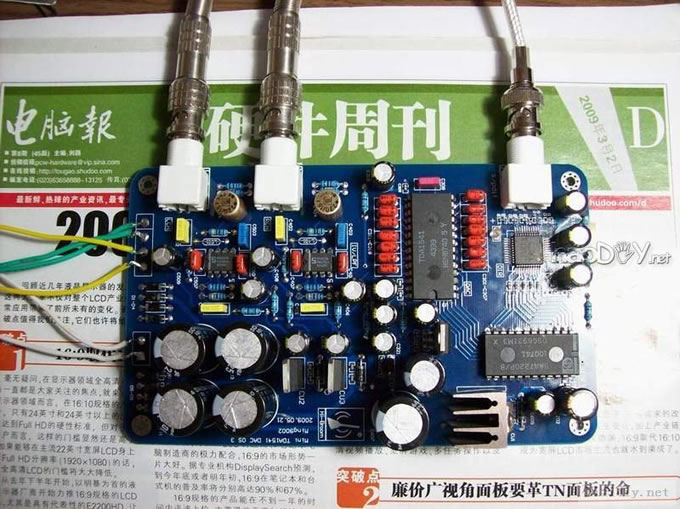

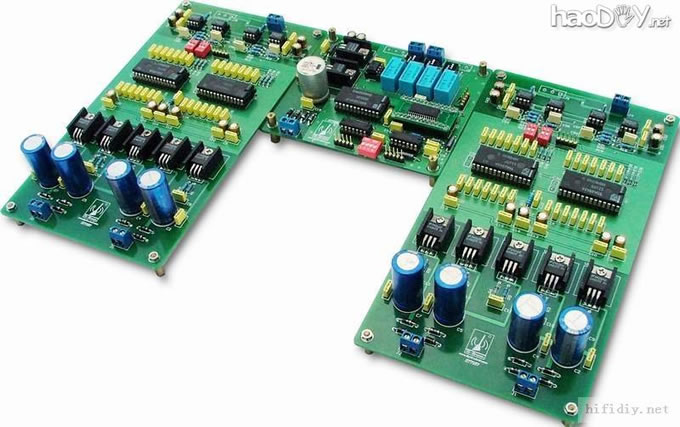

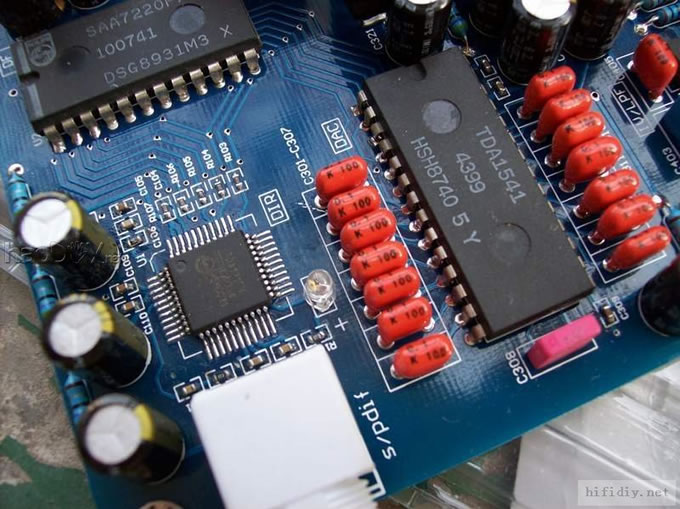

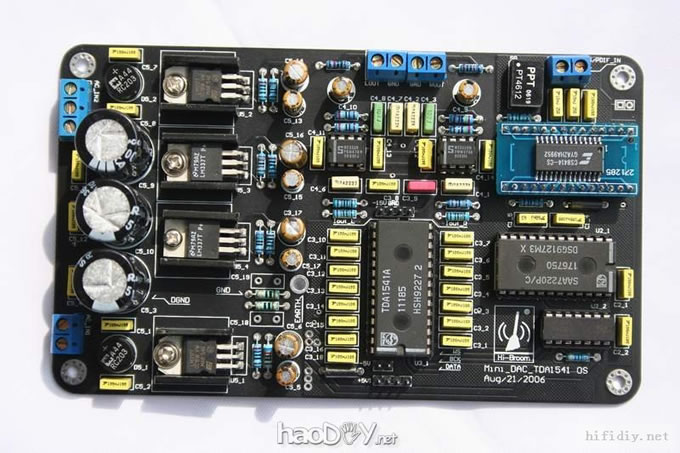

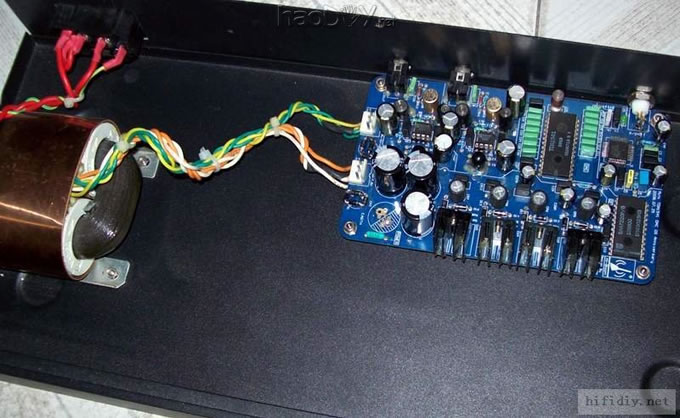

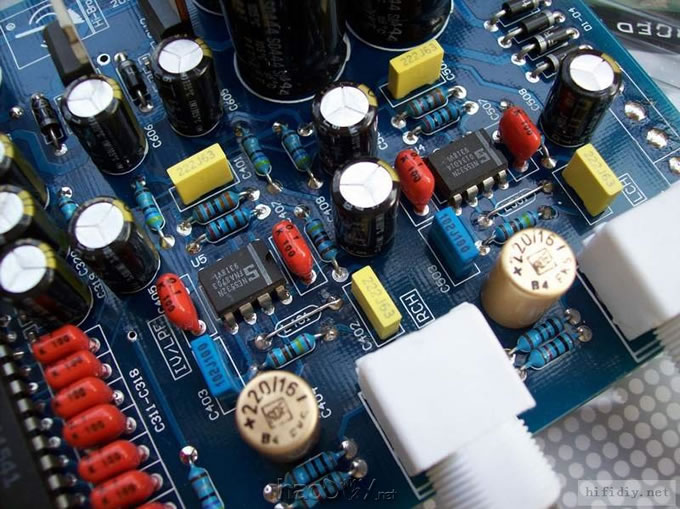

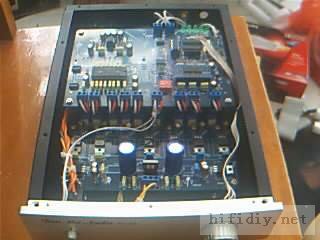

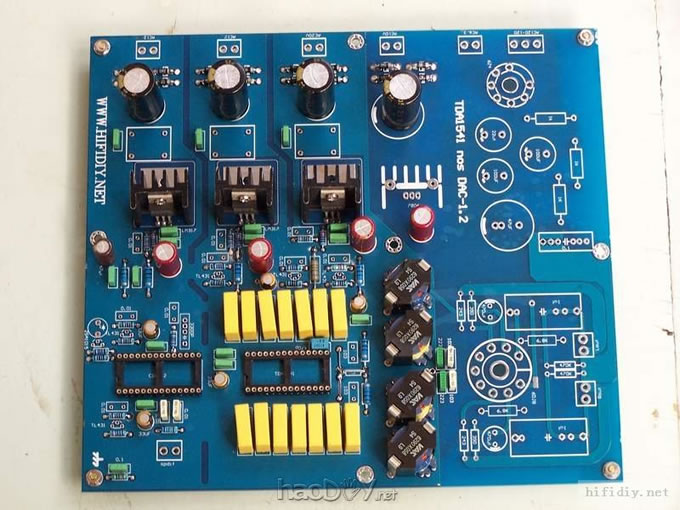

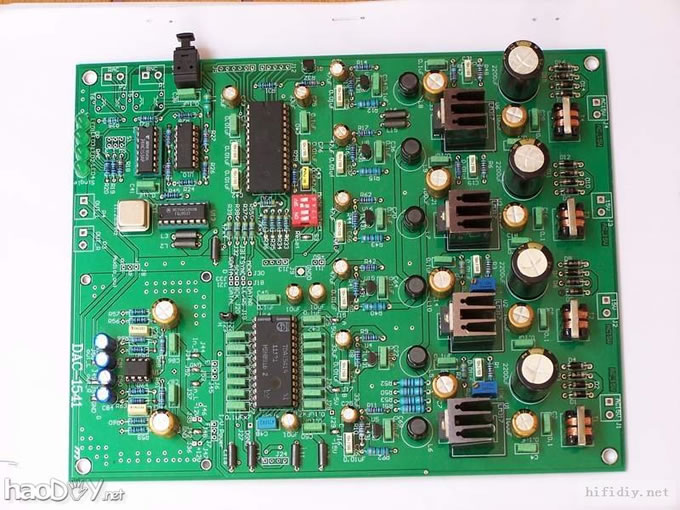

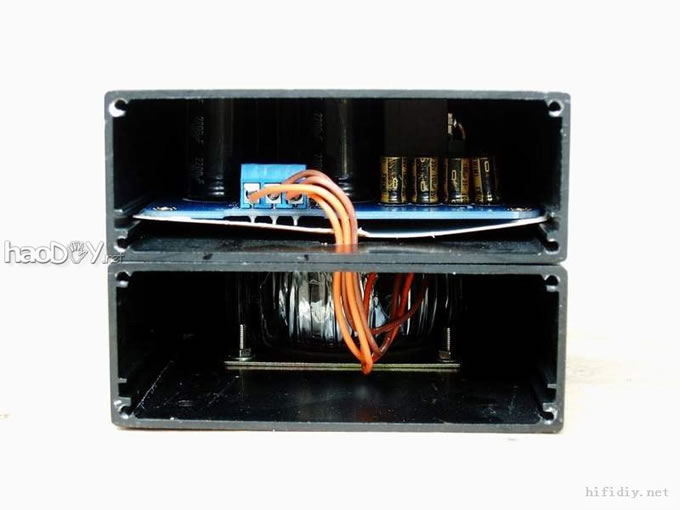

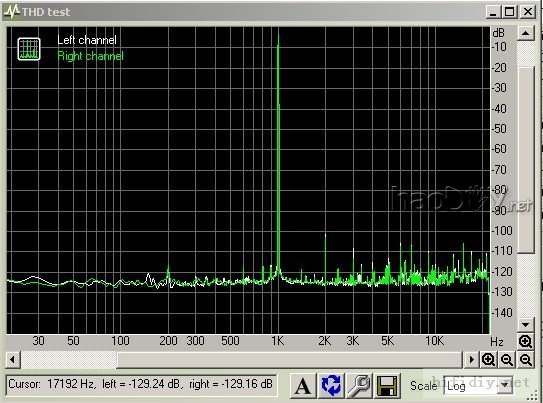

从首版mini TDA1541 DAC OS版诞生到现在已经有三年的时间了。 每一年的这个时候我都会将前一年的实验收获总结一遍，并重新打造这个mini 系列。 快三年了，主体线路图并未有过太大改变，依然保持着简洁的特点，变化最大的则是PCB的排版及布线技术。 回顾一下第一版的mini吧，不知道可否有朋友记得它？可曾记得可爱的扫帚标志？ ====================================================== A:2006年 OS 1 （开始）  这个是我第一款成功的MINI系列DAC，本坛的老朋友应该都见过。 它还有3个后续开发的附件 1、时钟板 受网络的影响，我也曾经菜菜过，以为加一个时钟就能换取性能的提高，但后来事实证明， 这个时钟并不是那么简单实用的。它带来的高频失真倒是个不小的麻烦。   组装起来后的图  2、并联1541板 记得9X年的时候，某某报刊书籍都有说DAC并联提高精度之类的云云，我也是从那些书籍的指导中成长起来的， 因此也曾对此深信不疑，并制造了这个东西。 在我讲它接上去的瞬间，哇塞！好猛烈的低频啊……我不由得被自己的聪明创造所感动！兴奋的拿去给朋友们欣赏， 当时大家对DAC的认识都还比较肤浅，也都异常的兴奋，但……兴奋过后， 慢慢的我发现这一切只是强烈感官刺激后所带来的幻觉，低频的量感是强了，却失去了弹性，没了活力， 死气沉沉，毫无生气，高频暗淡无光，像是黑夜中被乌云遮去的月色一般……越听越难受， 于是我放弃了这个并联架构，使它成为了寿命最短的附件。  这个是它组装好的图  3、史上最变态转接板 TDA1540 TO TDA1541 嫁接在mini TDA1541 DAC OS上的一个庞然大物，通过CPLD芯片修改数据及时序， 将7220输出的信号送给TDA1540这个古老的14bit芯片做DA转换，让这枚老爷车级别的芯片重新焕发青春， 唱响新时代的乐章。个人觉得这个是我设计得最好的一个附件，至少在国内互联网上， 它应该是唯一……声音表现尚可，唯独低噪偏大，这个是因为架构的问题导致的，比较遗憾， 这也凸显了升级接口设计的重要性。   ==================================================== B:2008年 OS2 进化 在2008，第一次对MINI TDA1541 DAC OS 1进行了全面的改良， 换掉了CS8414而使用了TDA1315这枚接收芯片，愣是整出了一套菲记得芯片西装（TDA1315+SAA7220+TDA1541+大SNE5532） 从这一个版本开始，我深刻的体会到了PCB布线的重要性，通过改良走线，带来的听感上的改变是出乎意料的， 和换元件带来的听感变化不同，这种改变是很有趣的。 也是从这一版本开始，我开始对音响设备有了新的认识，也更多的花时间去了解音乐去听，去欣赏，去接受各种不同烧友给我提出的意见，在这些过程中，慢慢的，我进化了，我的DAC也进化了，我开始明白音乐是什么，设备和音乐的关系又是什么。从那时起，设备突然开始有了灵性，而我则化为了塑造这种灵性的操手。  MINI TDA1541 DAC OS 2在过去的一年里，随我游历了多位烧友的听音室，在不同的设备环境下进行了回放的测试，也参加了多次烧友聚会，每次活动之后都收获到了宝贵的改进资料，并在这段过程中不断的改进器件的选用和搭配，甚至切割线路板……仅为提高那一点点的性能。 最终它累了，走到了尽头，无法再进行改动了，拖着残破的身体，回到了它应有的归宿（一个崭新的机壳），成为了一台将永久保留在我设备架上的机器。  这是它现在最终的样子，很龊，但很优秀！很残，但也挺美。讨了个55VA的牛媳妇，住在黑匣子里，挺乐~ BTW：这台随身的机器进行了多次修改，背面已满是伤痕，性能已不是它诞生时可比了，尽管它已经降级成连A标都没有的最普通的TDA1541。  来张近照  ============================================================= C:2009年 新生代 OS 3 最后的版本 当OS 2已成往事，那谁来接替扫帚MINI TDA1541 DAC的旗帜？我一直在想。 随着年龄的增长，经验的积累，以及心态的变化，我越发感觉到应该纠正过往设计的缺陷和错误，应该尽自己所能将mini TDA1541 DAC发挥得更好，这种想法一直在脑子里回荡。 终于……OS 3的实体摆在了我的面前。  这个板子延续了“OS 2 改”的声音风格，趋向于平衡、更自然地听感，而不再一味的突出1541的中频优势，高频顺滑，低频则扎实。 主体电路依然没有改变，调整了一下稳压电路及PCB布线，PCB的尺寸和它前两代时一样的，这也是我一贯的设计作风，通过改良线路来提高性能。 以上就是过往设计过的mini TDA1541 DAC，哦 对了还少了一份，就是由个附属品的mini 尺寸也一样。但仅仅做了几套的板子。 这是我迄今为止唯一的一台有配套外壳mini TDA1541 DAC     ============================================================== 嗯 秀完了，该回到正题，OS 3。 目前正在调整测试阶段，一会上测试资料吧     上一张测试OS 3 THD %的图吧  困了 未完 待续。。。。 篇外话：mini的 前世今生 =================================== 既然发帖子了，索性就继续写下去。 来一张起源吧。 时间是2004年末，我对1541的了解是从论坛的第一版1541DAC开始的。  当年小钳子友情赠送了一套PCB给我，（至今仍然非常感激，遗憾的是没装完。。。  ），那一年我还在大学校园里傻楞傻楞的……稀里糊涂的遇到了我的第一个PCB老师——创梦站长（C-Dream），于是开始的我的创造之路。。。。。 时间：2005年，这个是我们第一个版本的TDA1541……它还算不上mini，设计和布局还有些幼稚，很DIY的感觉。 当时我还不会使用PCB制图软件，所以这个板子是由我的老师代笔完成的。 线路结构大体和论坛早期的类似，NOS结构、二级稳压LM317+TL431，增加了时钟电路，信号输入选择电路，电阻IV+一阶LPF+运放放大输出。很搞笑的是当年选的制版厂不怎么好，居然搞出了几个短路点，一上电这个板子就烟花了…… 而当年的形而上学，未真正了解电路，因此造出的机器稳定性不佳，TL431的应用在此成为了败笔。  随后我们还出了这个改进的版本。。。相比之前的是稳定得多了。声音表现也还行。  遗憾的是没有更多的照片留底，随着计算机硬盘的报废而报废了。。。仅得几张。 这个是分体的电源板  装好后  时间过得很快……我的学习也慢慢进步到可以自己绘制线路板的阶段了。在这个时期，我是疯狂的，妄想的，自以为是的。 其实并不像某些人说我只会做小板子，只会追求性价比之类的说法。实际上我一开始就是一个烧坏脑子的疯子。我第一张作品就是大板，而且很奢侈的找了一家为摩托罗拉代工的厂家帮打造了电路板，贵。。。。很贵。。。。把我的压岁钱挥霍掉了大半。 而且还疯狂的收集TDA1541的芯片，各个年代，不同产地，从最早的1541到双皇冠，我统统都买了回来，现在回头想想，够疯狂，够神经，一个人怎么去玩那几百片的芯片呢？狂晕自己！跑题。。。。 见图吧，这个是我个人真正的第一套独立设计的PCB，很不幸。。它有bug。。。  （  实际上很想重新做这第一套板子，但……无奈已经没有了动力。）这个板子在这个世界上仅有5套，现在一套都不在我身边。。。有些想召回它们。 ………………………… |
