历时三个月,打造论坛最小锂电螺丝刀(2)

时间:2017-05-18 11:15来源:数码之家 作者:yoyoahys 点击:
钻孔 图片:nEO_IMG_35.jpg 装好换向片 图片:nEO_IMG_36.jpg 打磨组装 图片:nEO_IMG_37.jpg 装在手柄尾部的 图片:nEO_IMG_38.jpg 做尾部旋转开关外圈 图片:nEO_IMG_39.jpg 钻孔 图片:nEO_IMG_40.jpg 直径和车制好的

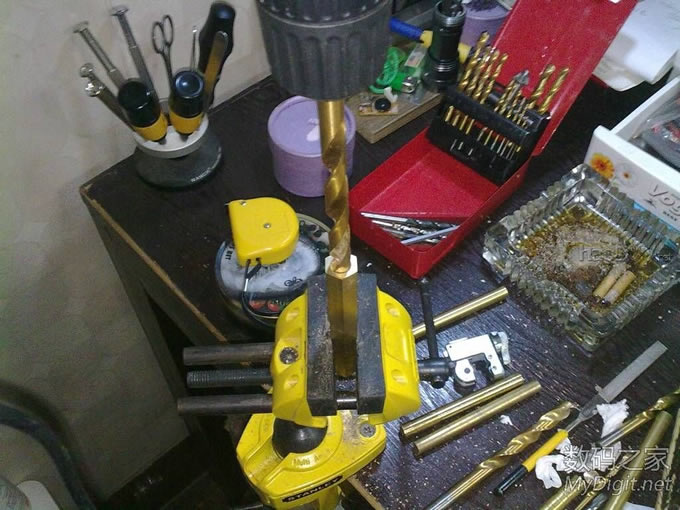

钻孔
历时三个月,打造论坛最小锂电螺丝刀

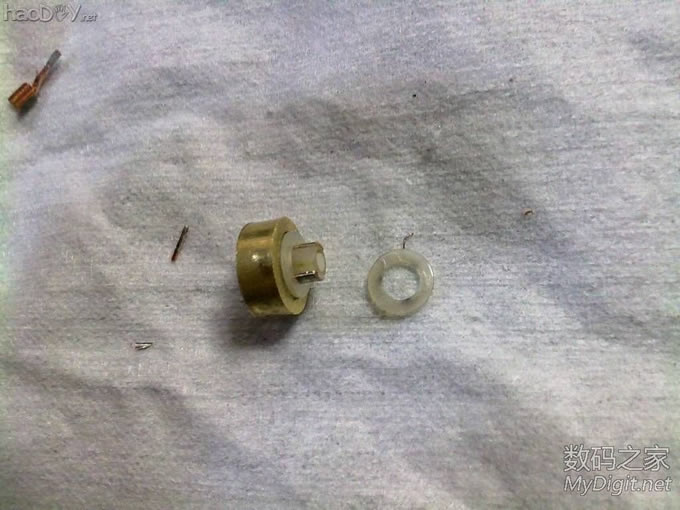

装好换向片
历时三个月,打造论坛最小锂电螺丝刀
打磨组装
历时三个月,打造论坛最小锂电螺丝刀

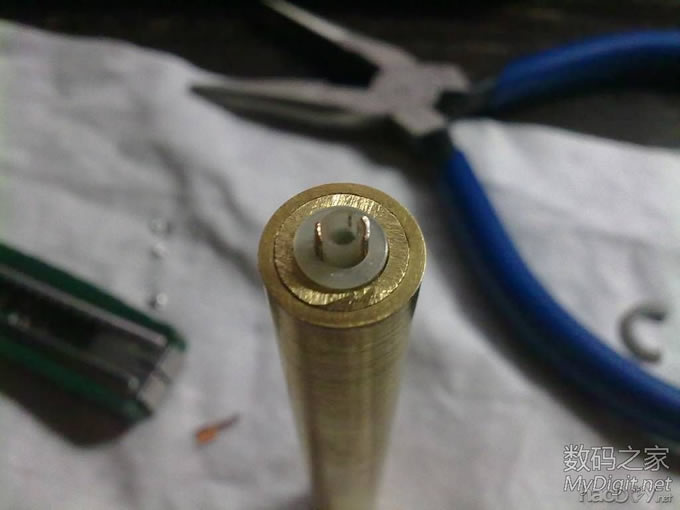

装在手柄尾部的
历时三个月,打造论坛最小锂电螺丝刀

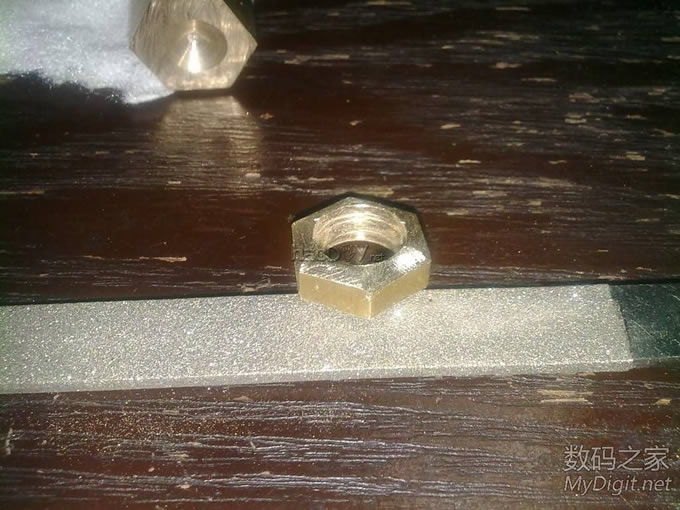

做尾部旋转开关外圈
历时三个月,打造论坛最小锂电螺丝刀

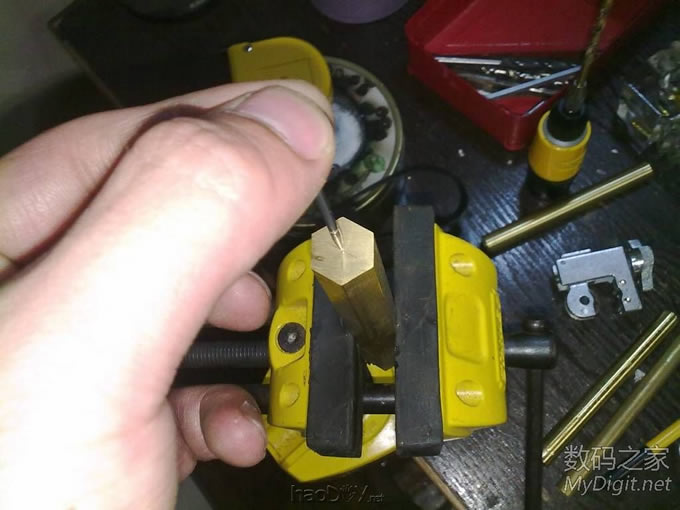

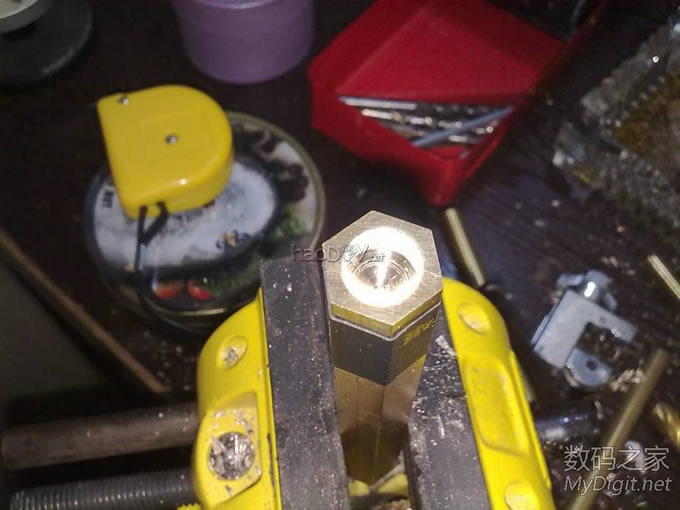

钻孔
历时三个月,打造论坛最小锂电螺丝刀
直径和车制好的柄尾一致
历时三个月,打造论坛最小锂电螺丝刀

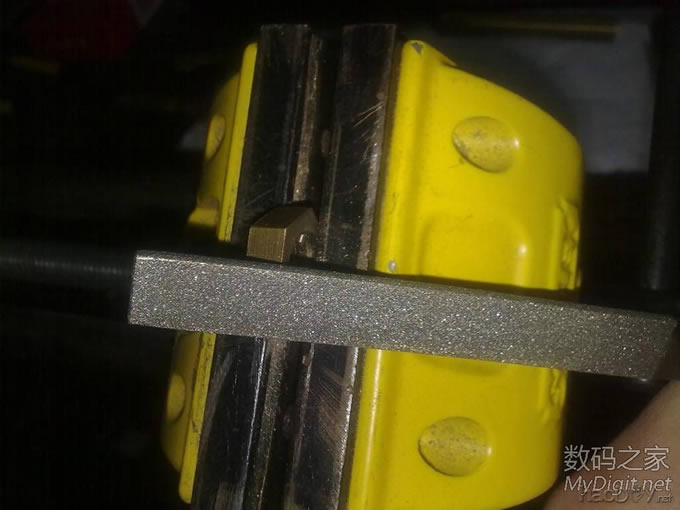

打磨边角
历时三个月,打造论坛最小锂电螺丝刀

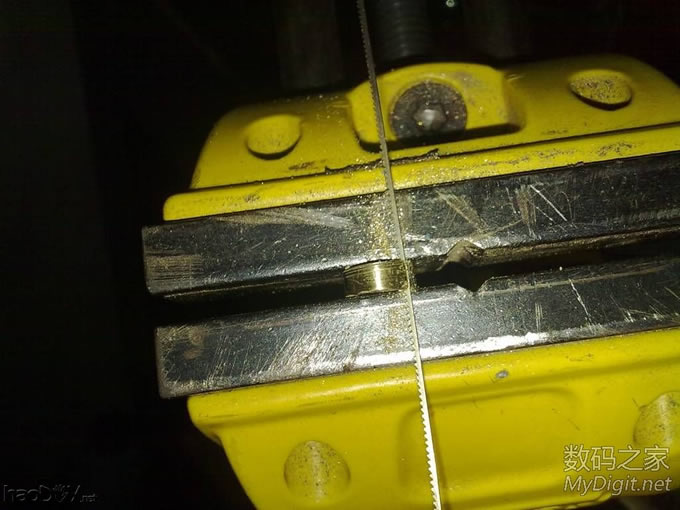

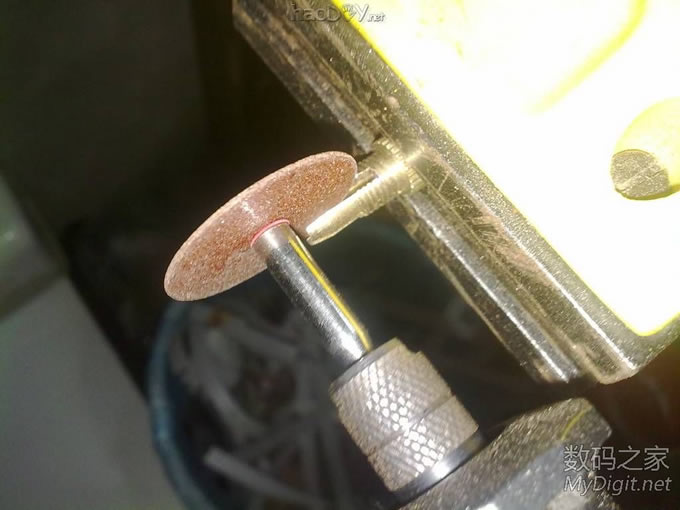

切割
历时三个月,打造论坛最小锂电螺丝刀

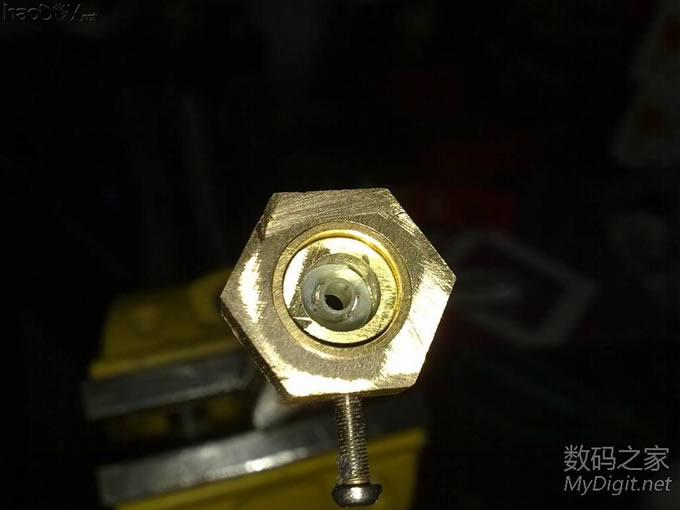

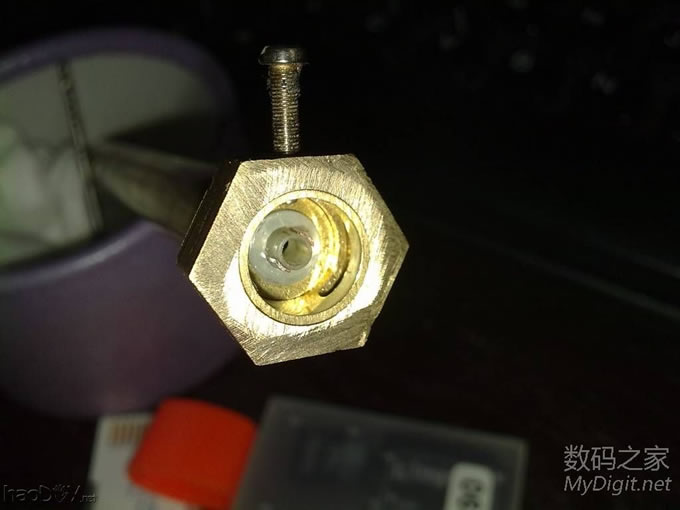

安装好的样子
历时三个月,打造论坛最小锂电螺丝刀

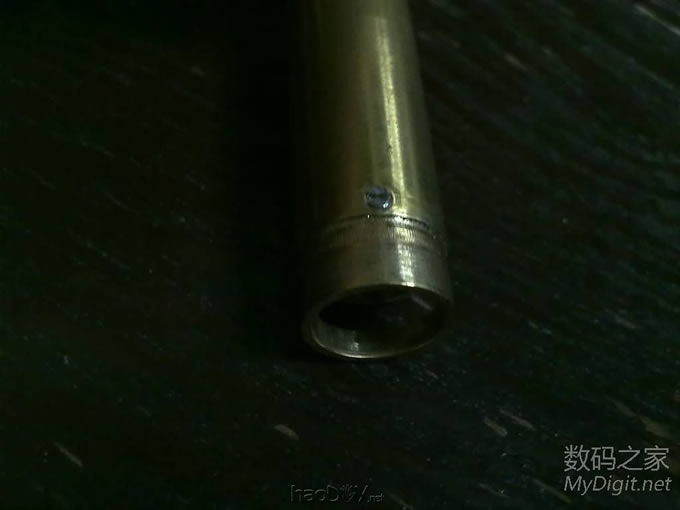

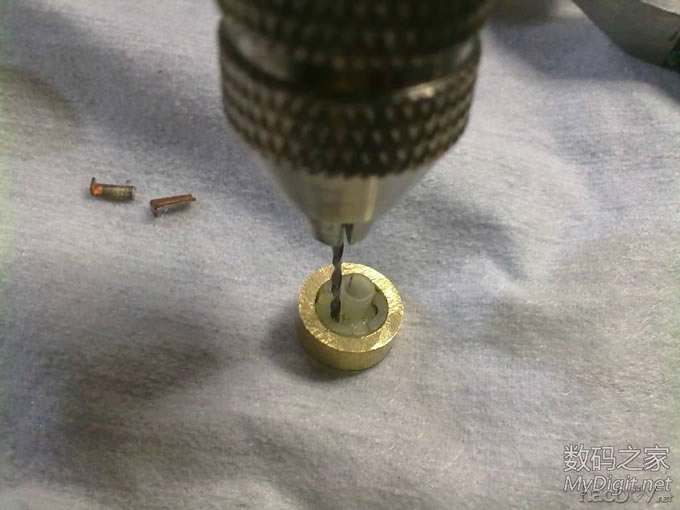

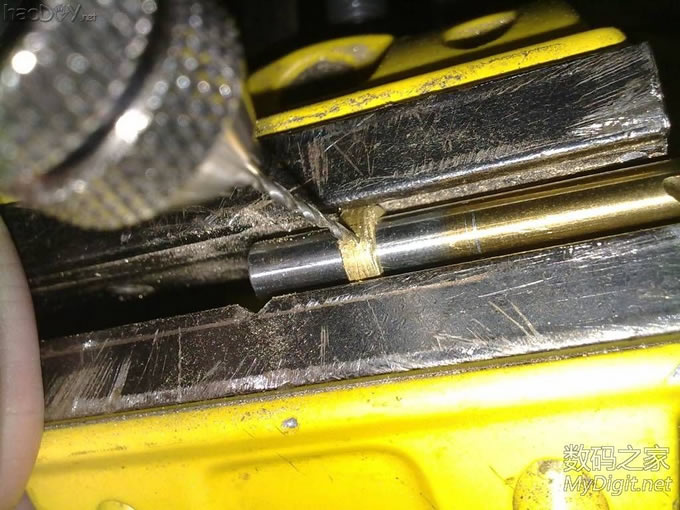

换向器需要固定,所以打凹孔
历时三个月,打造论坛最小锂电螺丝刀
柄上打孔后用螺丝固定,后切断螺丝,锯出一字槽
历时三个月,打造论坛最小锂电螺丝刀
内部换向圈,通过螺丝和外部圈同步转动,由于槽的限制,所以只能旋转180度
历时三个月,打造论坛最小锂电螺丝刀

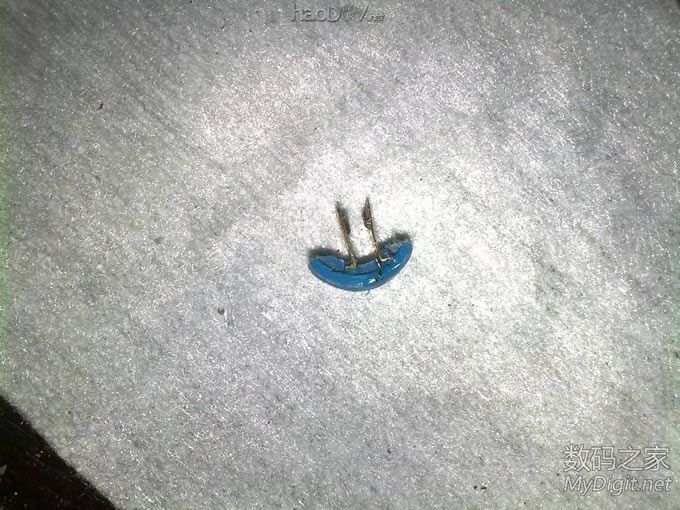

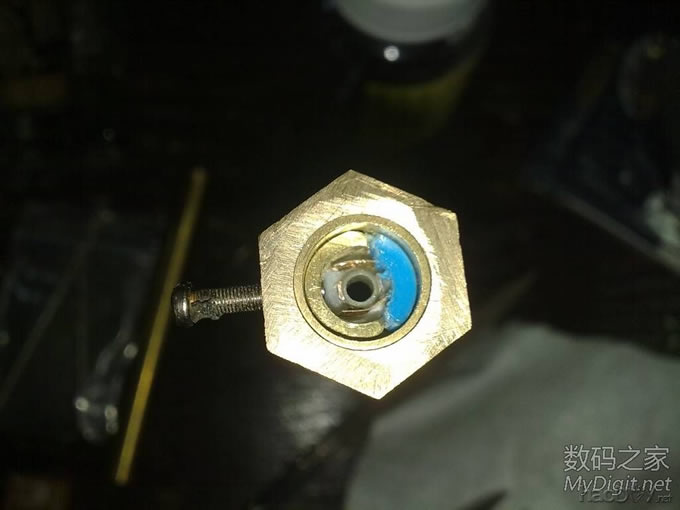

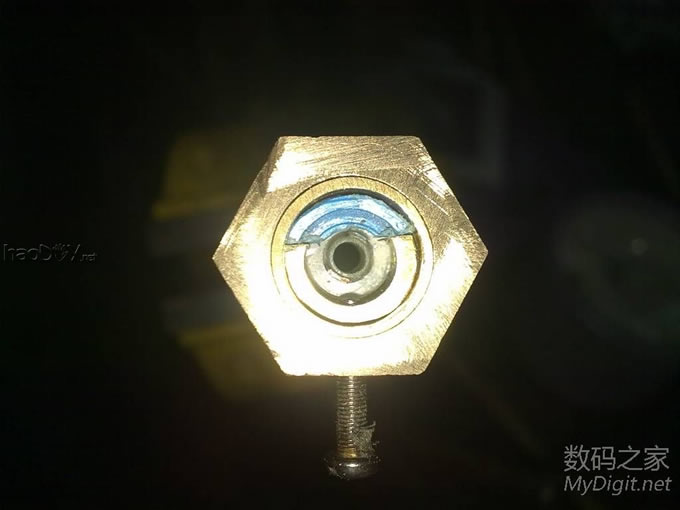

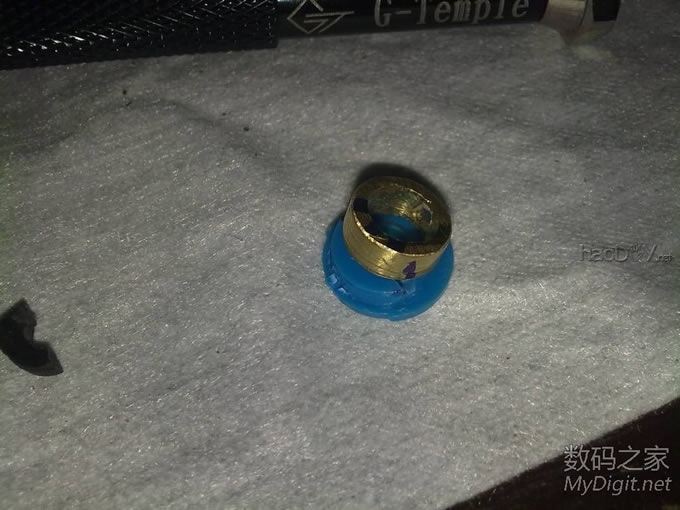

电刷部分,蓝色为电刷座,铜圈为转向导圈
历时三个月,打造论坛最小锂电螺丝刀
一半一半的原则
历时三个月,打造论坛最小锂电螺丝刀
安装好的样子
历时三个月,打造论坛最小锂电螺丝刀

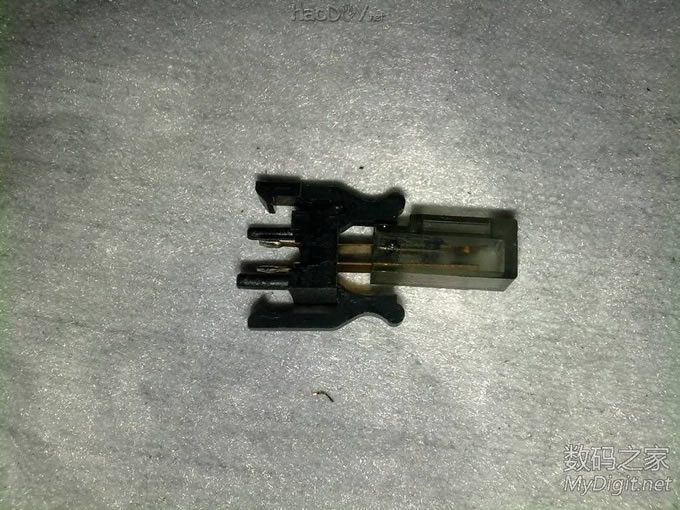

电刷采用录音机里的行程开关
历时三个月,打造论坛最小锂电螺丝刀

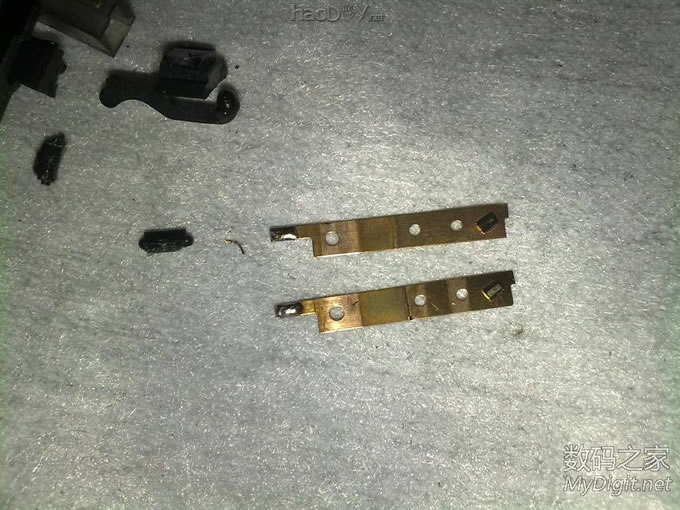

拆下电刷
历时三个月,打造论坛最小锂电螺丝刀

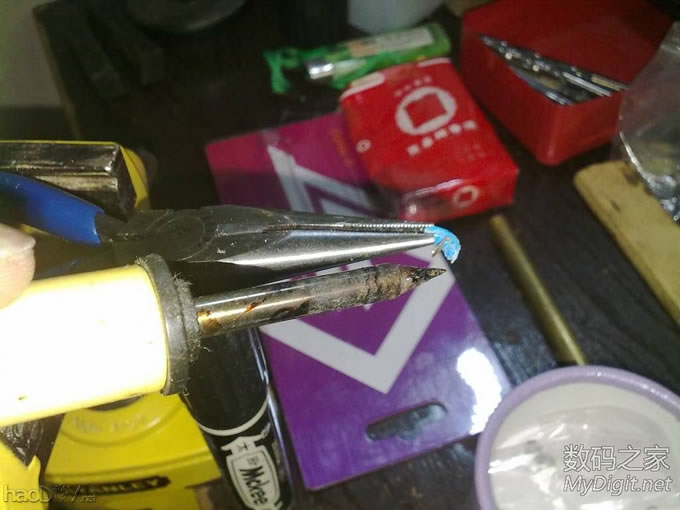

打磨后熬造型,用烙铁加热后嵌入
历时三个月,打造论坛最小锂电螺丝刀

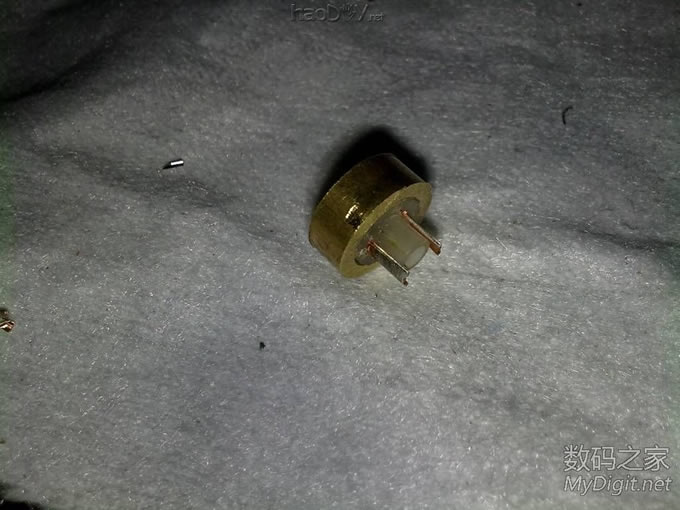

两片都装好的样子
历时三个月,打造论坛最小锂电螺丝刀
装入后的样子
历时三个月,打造论坛最小锂电螺丝刀

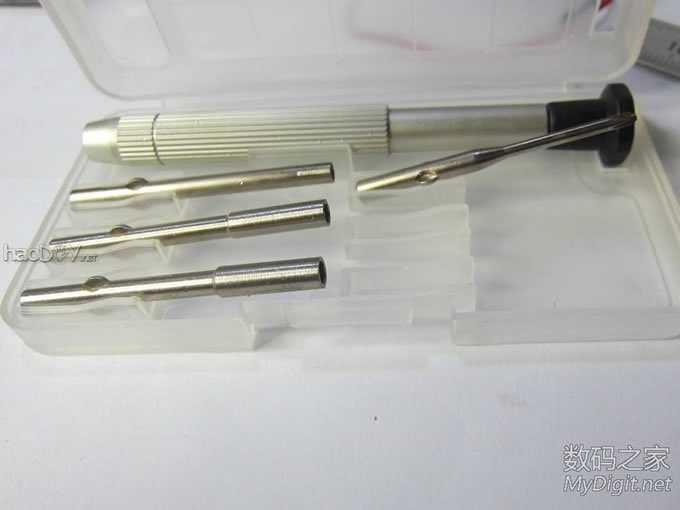

下面是刀头部分选择南旗送的小螺丝刀头
历时三个月,打造论坛最小锂电螺丝刀

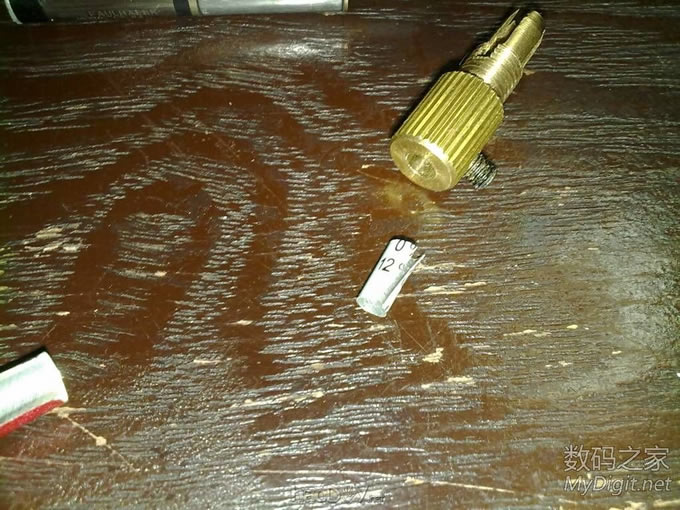

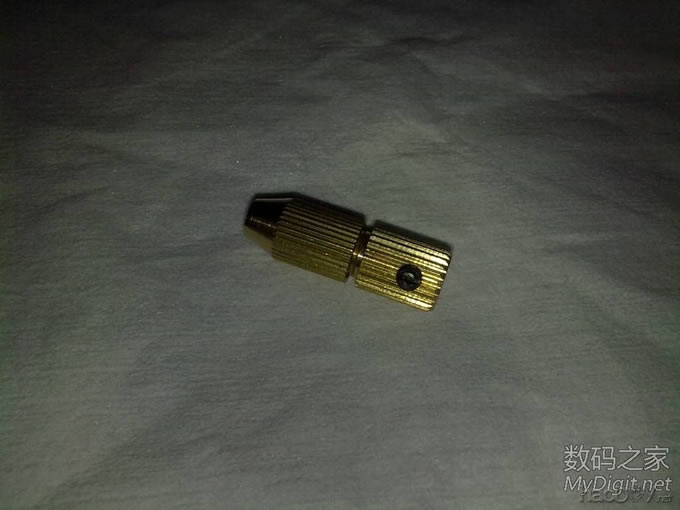

使用迷你钻夹头做批头夹头
历时三个月,打造论坛最小锂电螺丝刀
改造合适
历时三个月,打造论坛最小锂电螺丝刀
两者由于直径悬殊需要增加直径
历时三个月,打造论坛最小锂电螺丝刀

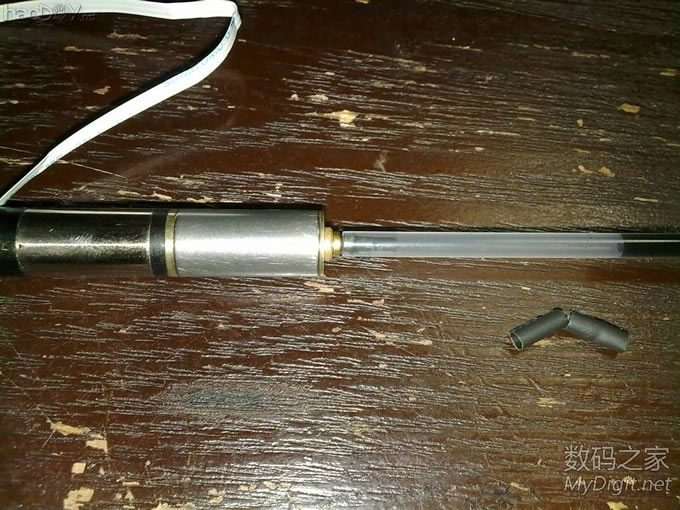

先热缩管,后笔芯
历时三个月,打造论坛最小锂电螺丝刀
夹头内部用易拉罐增厚
历时三个月,打造论坛最小锂电螺丝刀

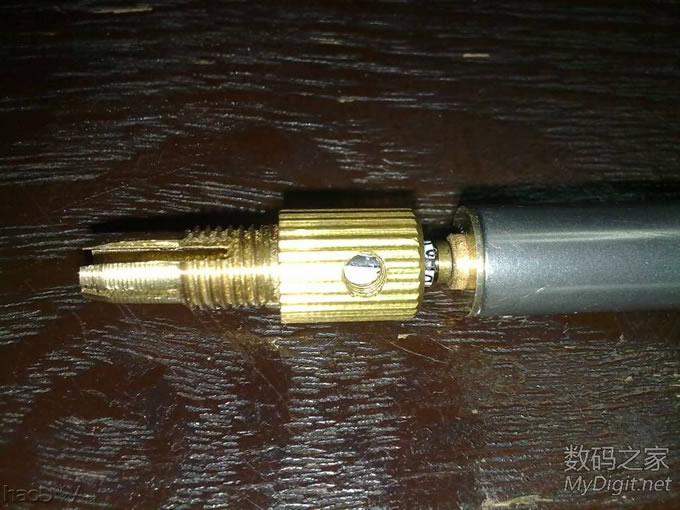

套上去刚刚好
历时三个月,打造论坛最小锂电螺丝刀

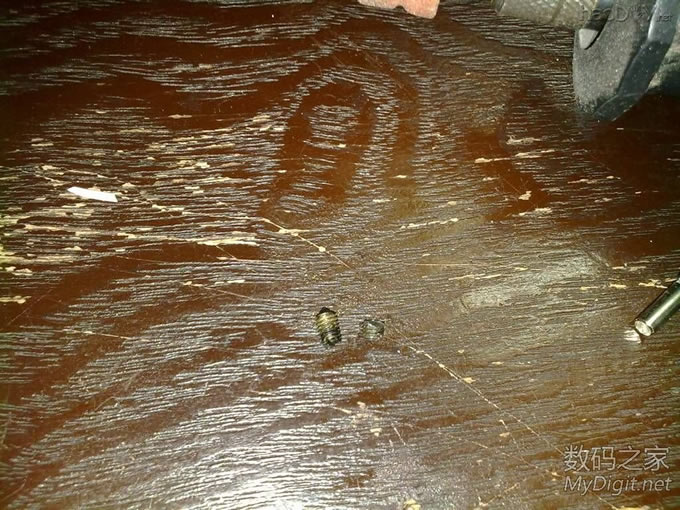

锁紧螺丝需要锯短
历时三个月,打造论坛最小锂电螺丝刀

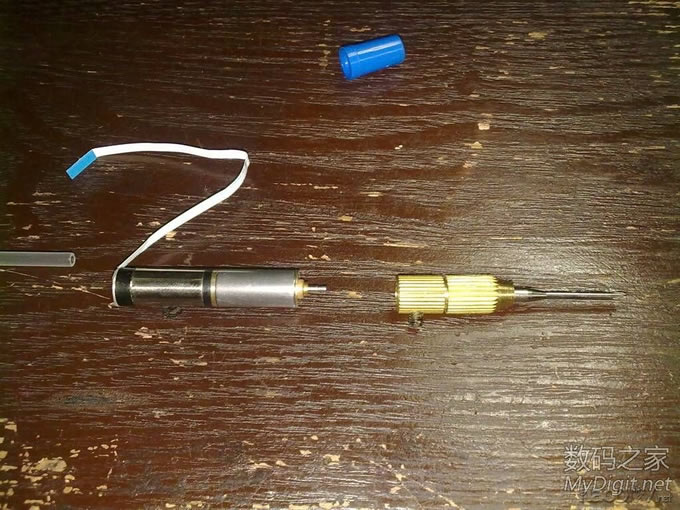

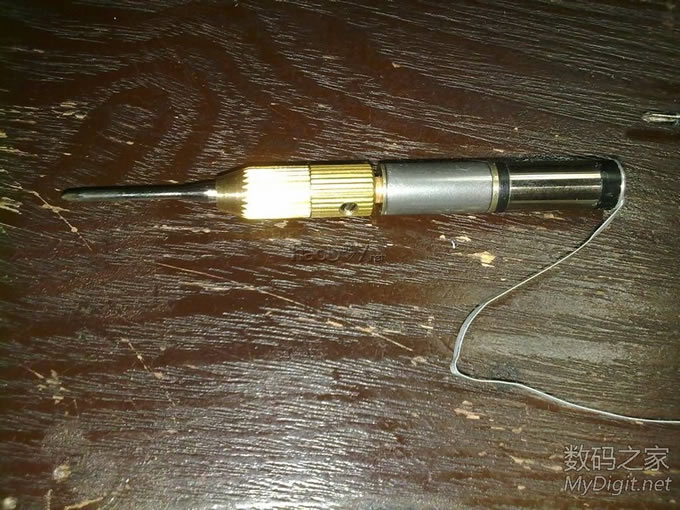

装好后的样子
历时三个月,打造论坛最小锂电螺丝刀

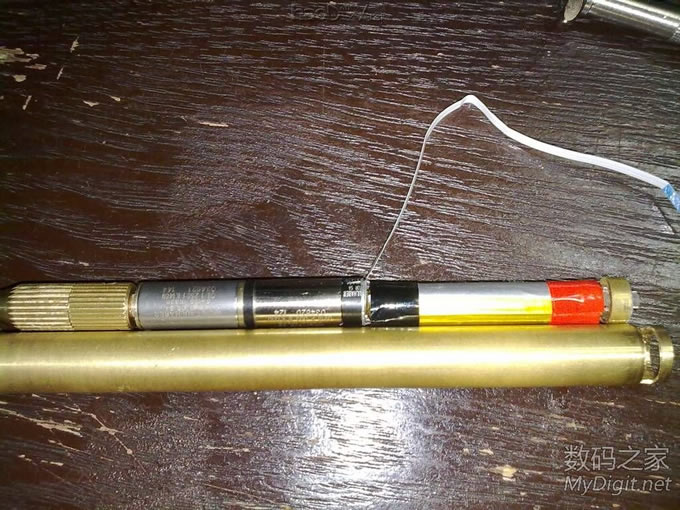

和手柄比一下,内部的安装摸样
历时三个月,打造论坛最小锂电螺丝刀

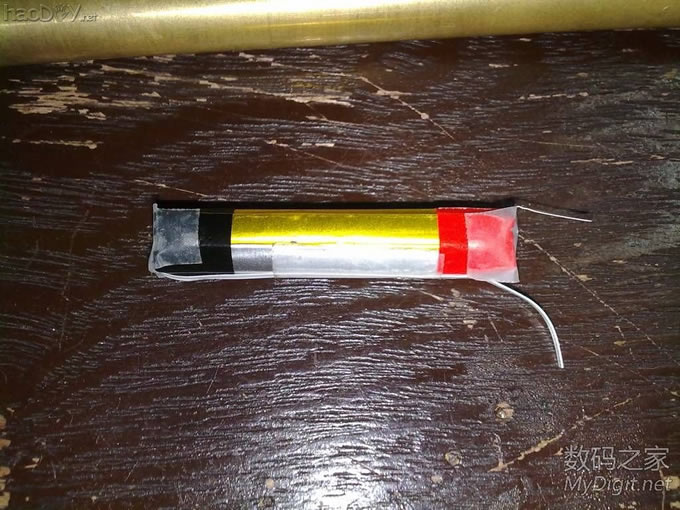

电池焊好导线
历时三个月,打造论坛最小锂电螺丝刀

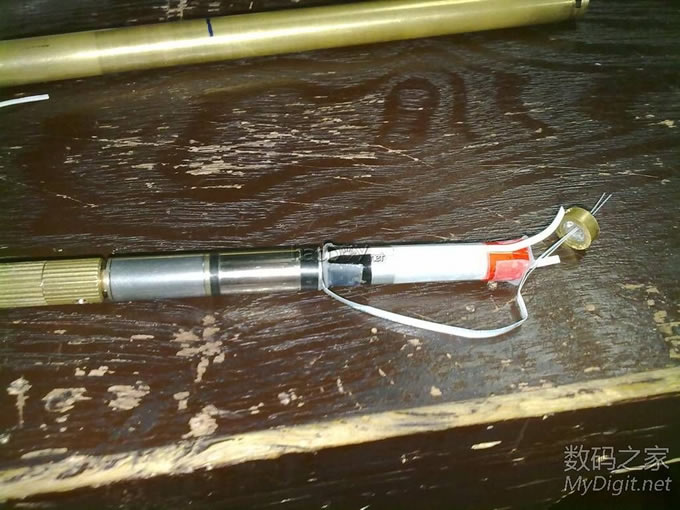

全部线路走法
历时三个月,打造论坛最小锂电螺丝刀

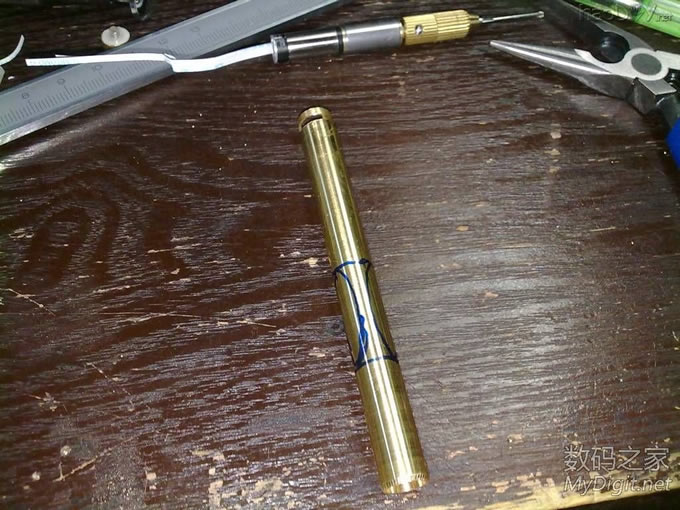

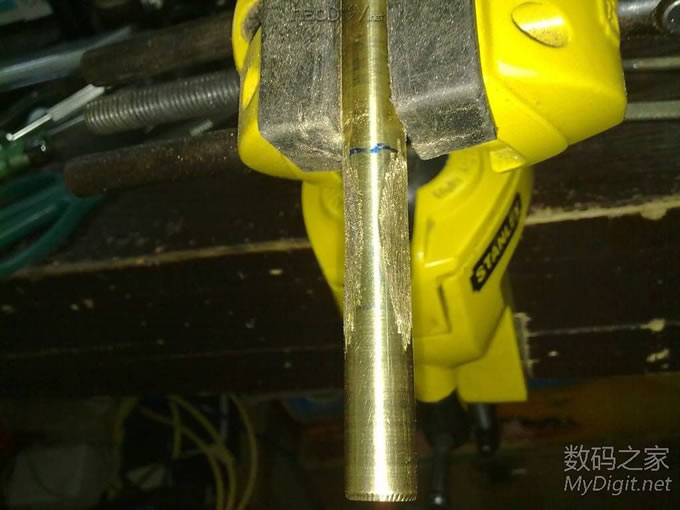

手柄加工凹槽,先划线
历时三个月,打造论坛最小锂电螺丝刀
锉刀打磨
历时三个月,打造论坛最小锂电螺丝刀
砂纸细磨后抛光
