----精华教程，+100D币---- 现在劣质电容到处横行霸道，只有做一个电容耐压测试仪，在不损坏电容的情况下测试其大概的耐压值。 有时候买了很多稳压二极管，混起来了，不知其稳压值，也可用这个耐压测试仪来看看。 遇到LED灯板的，要测量它是几串几并时，使用传统测发慢又麻烦，使用这个耐压测试仪和万用表加上一定的经验就能判断它是几串几并

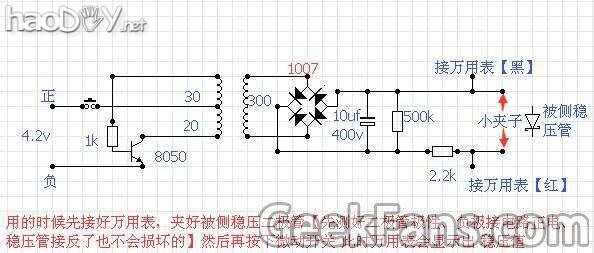

▲这个是电路图。前面是一个标准的boost升压电路，而后面是桥式整流和滤波还有限流。注意上面的整流桥1N4007不能用，要用高频的，我用的是UF4007。

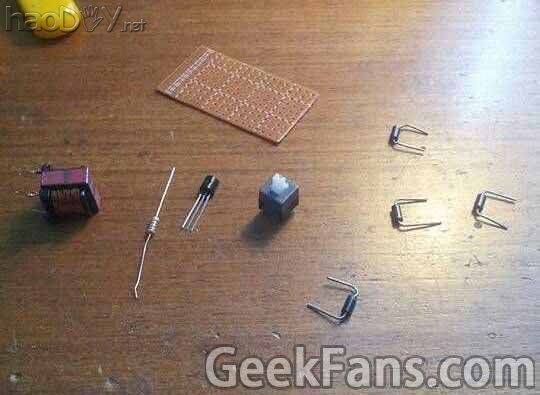

▲首先先准备材料，先做前面的升压和整流部分。下面我来说一下变压器怎么绕。先绕30匝，留一个抽头，接着再绕20匝，两个要同一方向，剩下的300匝随 便绕。

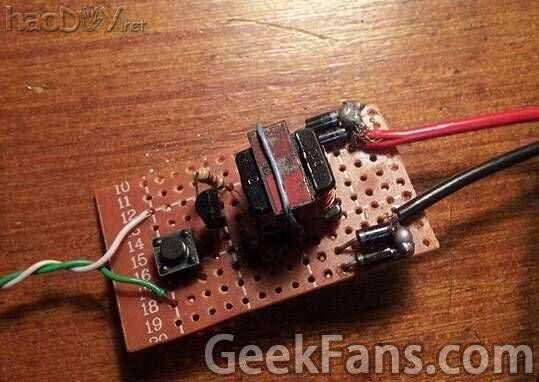

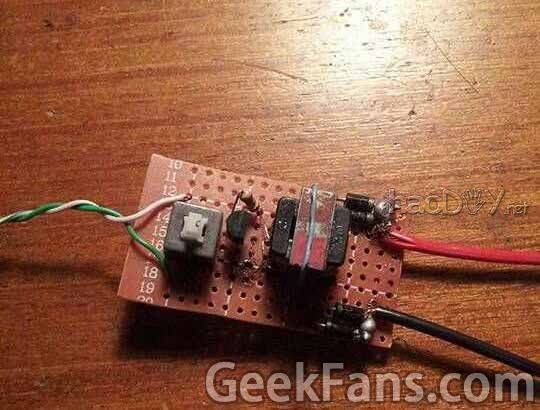

▲焊好，先测试一下能不能升压，看看成不成功

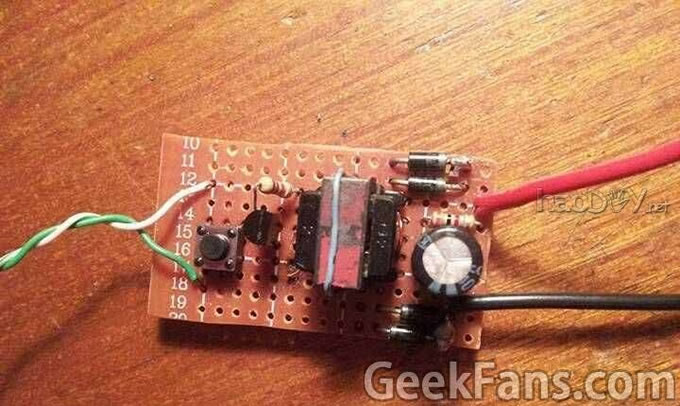

▲成功升压，焊上输入和输出线，如果想纯粹当升压玩，做到这一步就好了

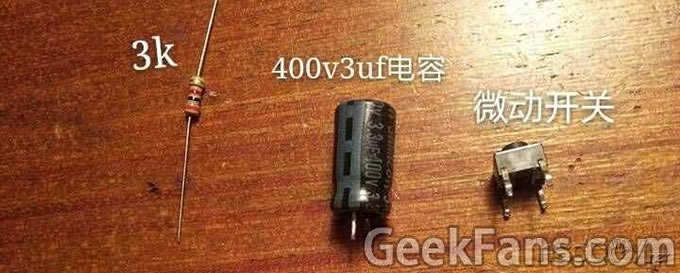

▲我要做耐压测试仪，下面准备滤波和限流的材料。因为自锁开关不好用，顺便换成微动开关

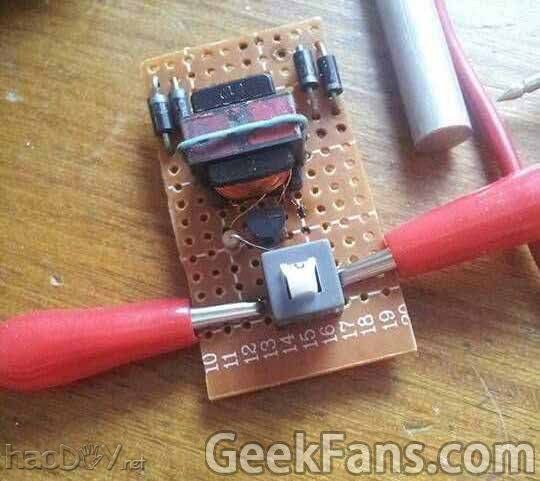

▲先换微动开关
▲接着把滤波和限流部分焊上去

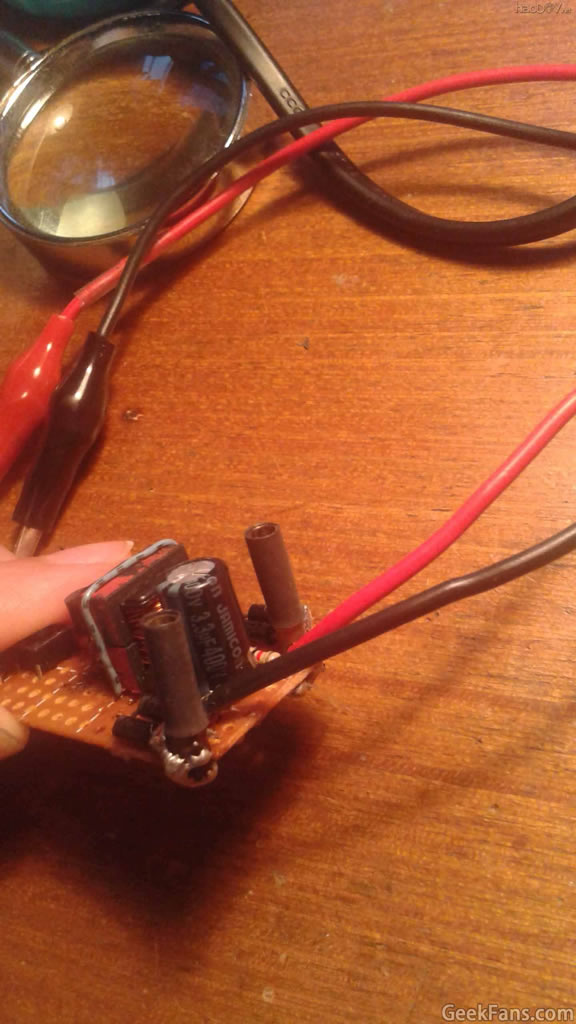

▲别忘了加上两个小铜管，可以用来插万用表的表笔

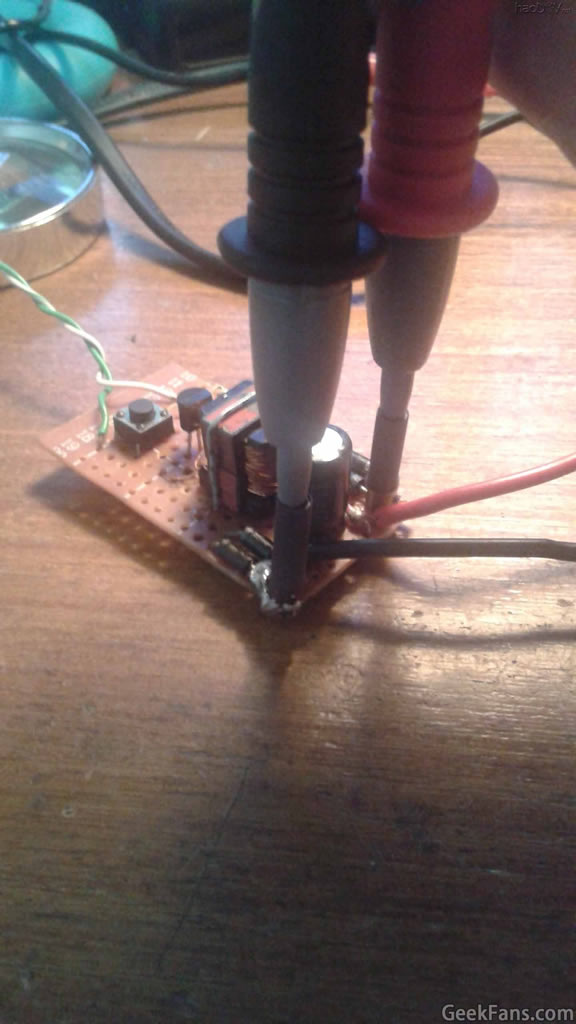

▲插上表笔的效果图 下面开始演示怎么使用，记住要先接好元件在按升压
▲3ｖ的空载电压

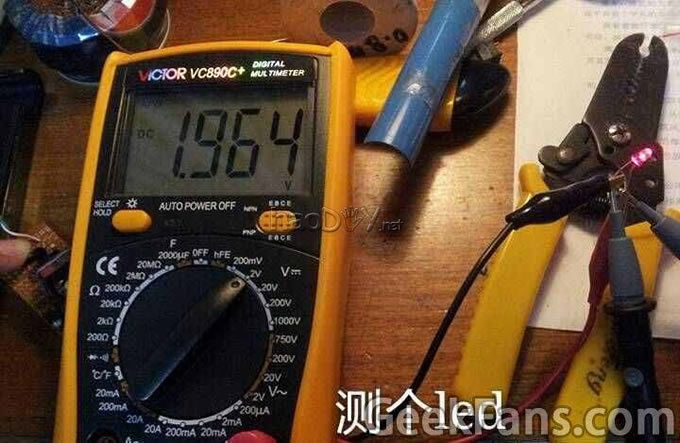

▲来测一个ｌｅｄ灯，1.9ｖ，差不多

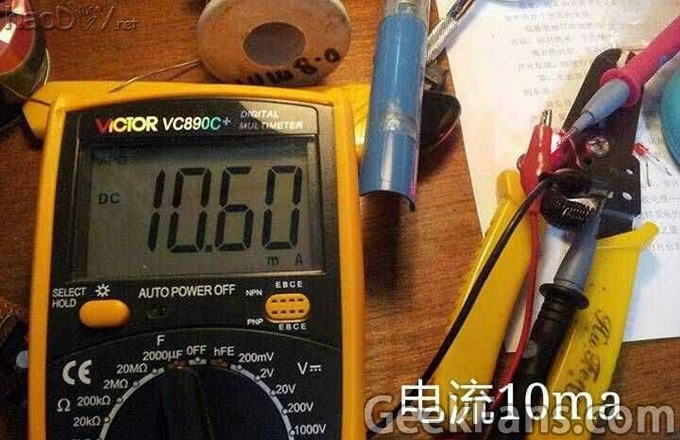

▲那个3ｋ的电阻限制了最高电流只能10.6ｍａ
▲测一个35ｖ的电容，这个测电容耐压的原理是，利用了电容到了耐压值是会漏电流，就不能再充电了，来实现测耐压

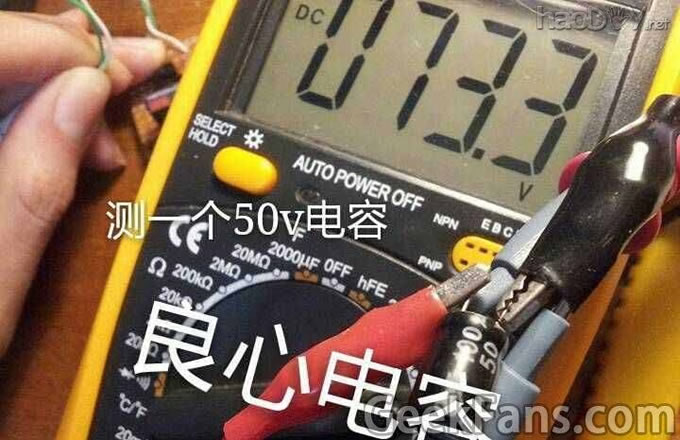

▲再测一个50ｖ电容，是良心电容
▲接着测一个稳压管，4ｖ的稳压二极管 因为家中没有ｌｅｄ灯板所以无法显示如何测灯板，在此表示歉意 好了，这样一个好用又简单的稳压测试仪就做好了，大家也赶紧做一个吧 (责任编辑：admin) |
