前段时间做了交流供电的电子管超再生接收FM广播的实验效果很好，可是在这次实验之前和之后也曾多次实验直流胆超再生接收FM广播的实验，都失败了，每次用的都是丁柏林先生在1960年第7期《无线电与电视》杂志上发表的电路，我曾经试过1A2、1B2、2P2、2J27S，但都是一个现象，就是不起超再生，如果把接收频率降到三、四十兆则电路工作正常，前一段时间我在这个实验上花费了不少精力，一点进展都没有，感觉走进了死胡同！昨天晚上我静下心来仔细想想这些次的实验，忽然想到去年做过的直流电子管最高振荡频率的实验，在那次实验中1A2表现得非常好，振荡到108MHz以上没有问题(见http://www.crystalradio.cn/bbs/v ... 7&highlight=1A2 ），超再生电路中的管子也是工作在振荡状态，只不过是间歇振荡，间歇频率是超音频，振荡频率是接收频率，因此最高振荡频率超过108MHz的管子从道理上说都应该能在超再生状态下接收108MH下的FM信号。
同一只电子管的最高振荡频率与振荡电路的类型有很大关系，众所周知用电容作反馈的科比兹电路性能优越，很适合高频率的振荡，我在直流电子管最高振荡频率的实验中用的就是这种振荡电路，而我实验直流胆超再生电路也是科比兹电路的变形(超再生电路中的反馈电容是电子管内的栅--阴分布电容和屏--阴分布电容)，于是我有了一个思路：搭一个已经做成的最高振荡频率的实验电路，一点一点改电路，逐步改成超再生电路，边改边测试，看看到底改到那一步出的问题，实验的观测仪表用的是一台数字频率计，频率计的输入端接了一个拾流圈，电路是否振荡从数字频率计读数上能看出。
用逐步改电路的方法果然很有效，发现的主要问题共有3个：
1．低放输入端对超再生级的影响，表现为不接入低放，超再生级工作正常，接入低放后超再生停振，这个毛病很隐蔽，一般我们用耳听超再生特有的“沙沙”声判断超再生级的正常与否，接入低放电路不正常，听不见“沙沙”声，不接低放，超再生级正常可听不到声音，用数字频率计很快发现了这一问题，解决办法是在音频输出端串入一个33uH的高扼圈。
2．原图中1A2屏极电阻是100K电阻和500K电位器串联的，阻值太大，电路根本不振荡，实验发现100K电阻和500K电位器不用了，只用一只22K的电位器即可，调节效果很好（怀疑原图中将10K电阻错印成100K了）。
3．乙电电压一定要足够高，原图中标注的22.5V到45V不行，实验发现低于55V效果已经很不好了，至少应保持在60V以上！我用到67V效果很。
还要注意乙电并个电容做高频退藕。
在乙电67V时超再生级的屏流是0.7mA，收听效果很好，为了简化实验，我实验中使用的是一只6P15做的低放，与用6K4做超再生级相比声音小一些的，但声音要干净些，今天忙了一天只做了1A2的实验，还未来得及做其他型号直流胆超再生的实验，容后再试，也希望有兴趣的坛友共同试验，从实验结果看，做全直流胆超再生FM收音机已经没有任何障碍了。

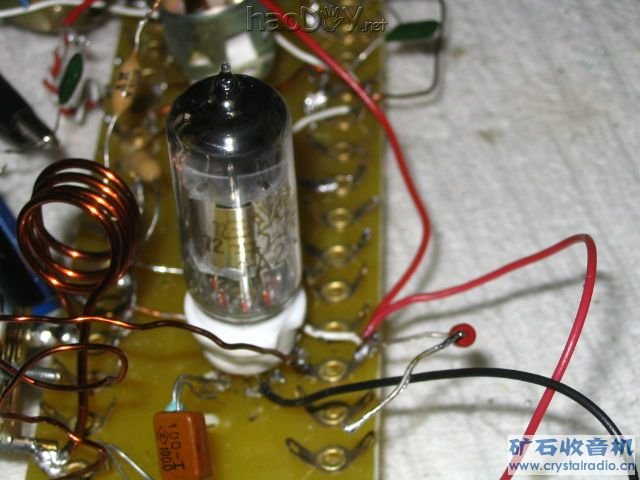

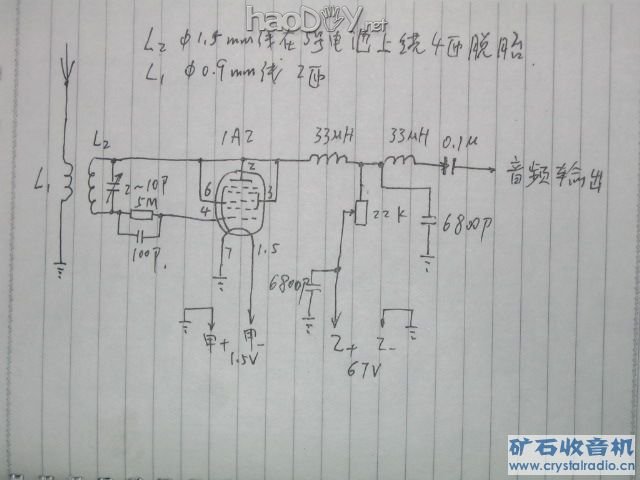

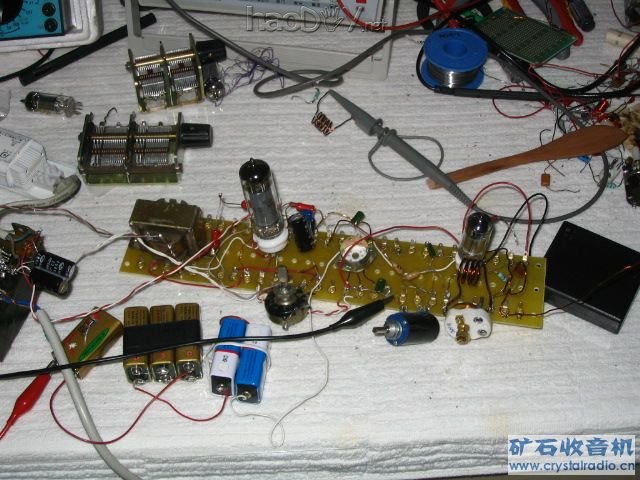

下面是实验的照片和图纸。

[ 本帖最后由 lq19512003 于 2008-1-19 21:11 编辑 ]

电视, 电子管, 死胡同, 无线电

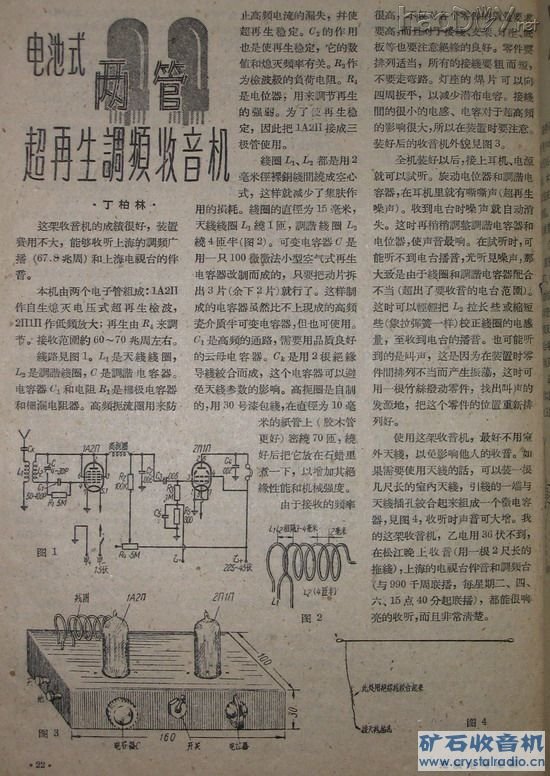

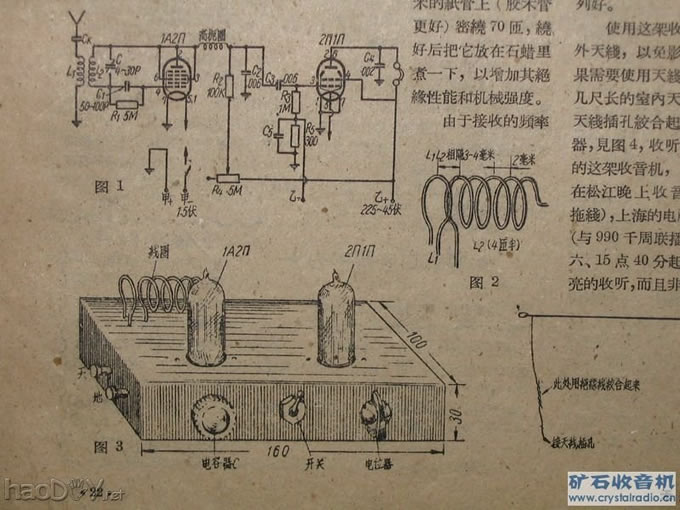

丁柏林先生的原文
