以环保的名义—— 完美改造电波钟为锂电供电

时间:2017-07-25 21:24来源:数码之家 作者:w36066w 点击:
最近家里的时钟基本都换成了电波钟,电波钟很有意思,装上电池就不用管它了,也不用调整校时,都是全自动的。电波钟原来使用两节1.5V的电池,电压3V。前段时间买了不少柯达相机用的KLIC-8000锂电,这个里面其实是14500的锂电两节,带保护板,现在正好利用起来
最近家里的时钟基本都换成了电波钟,电波钟很有意思,装上电池就不用管它了,也不用调整校时,都是全自动的。
电波钟原来使用两节1.5V的电池,电压3V。前段时间买了不少柯达相机用的KLIC-8000锂电,这个里面其实是14500的锂电两节,带保护板,
现在正好利用起来。

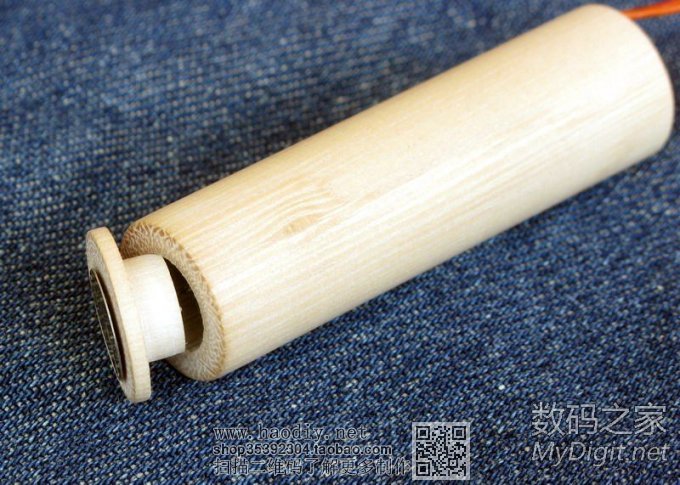

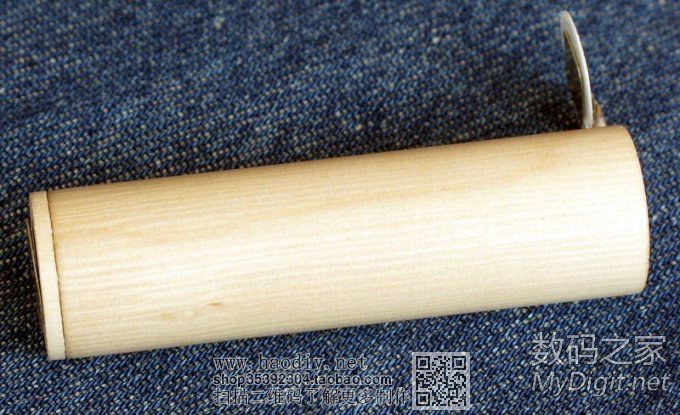

先车制一个木头的圆棒,中间掏空可以放保护板和稳压电路
以环保的名义—— 完美改造电波钟为锂电供电



以环保的名义—— 完美改造电波钟为锂电供电

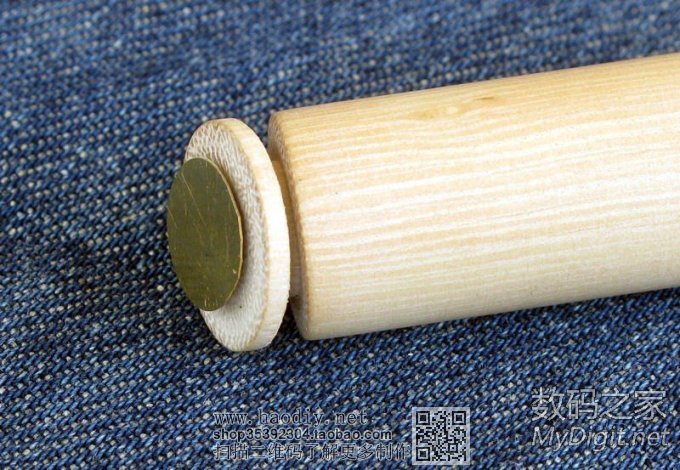

负极接触片


以环保的名义—— 完美改造电波钟为锂电供电

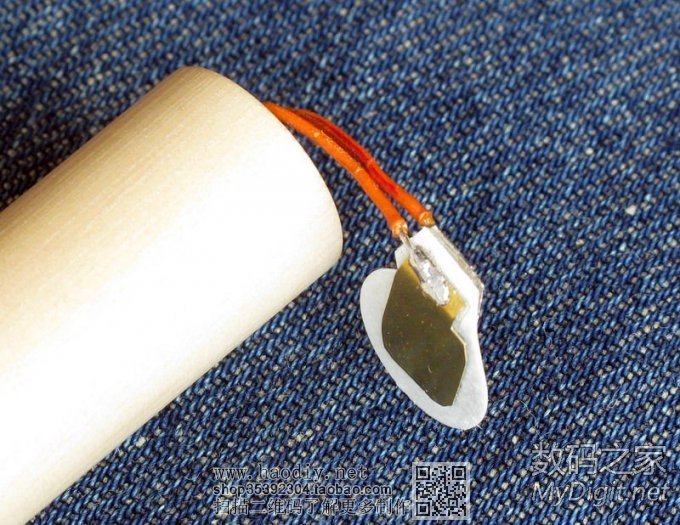

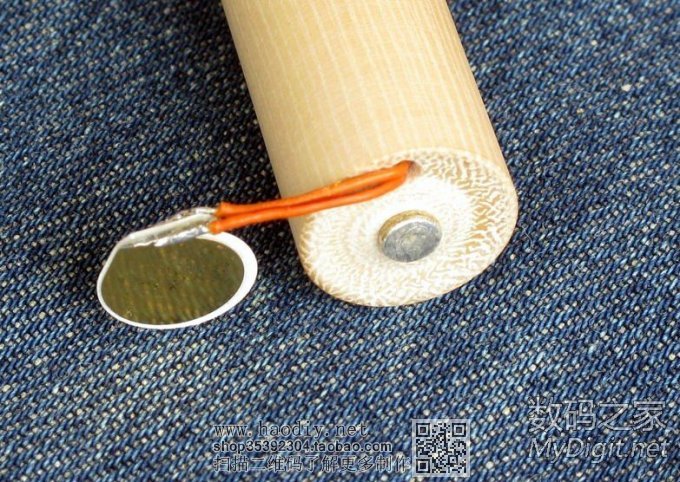

电池负极接触片,这个比较复杂,两个接触片相互绝缘的,一端连接钟的负极,一端连接电池负极
以环保的名义—— 完美改造电波钟为锂电供电

正极接触点使用了银电极,奢侈吧?
以环保的名义—— 完美改造电波钟为锂电供电

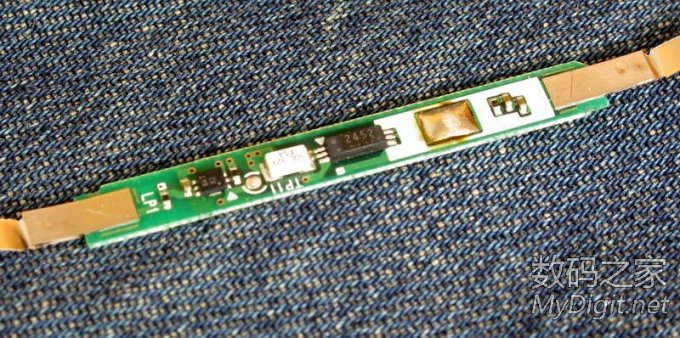

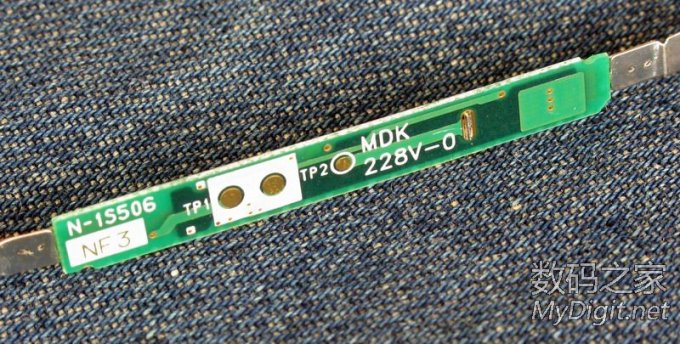

KLIC-8000锂电的保护板,在这个板子上搭焊上稳压芯片和几个贴片零件,组成锂电保护和3V稳压电路

以环保的名义—— 完美改造电波钟为锂电供电

以环保的名义—— 完美改造电波钟为锂电供电

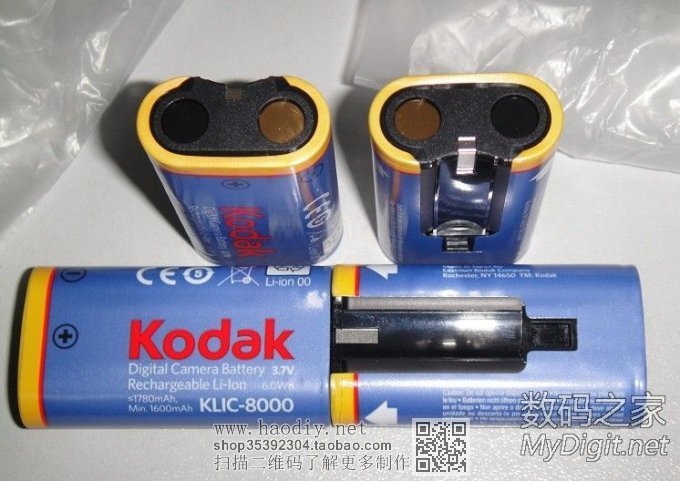

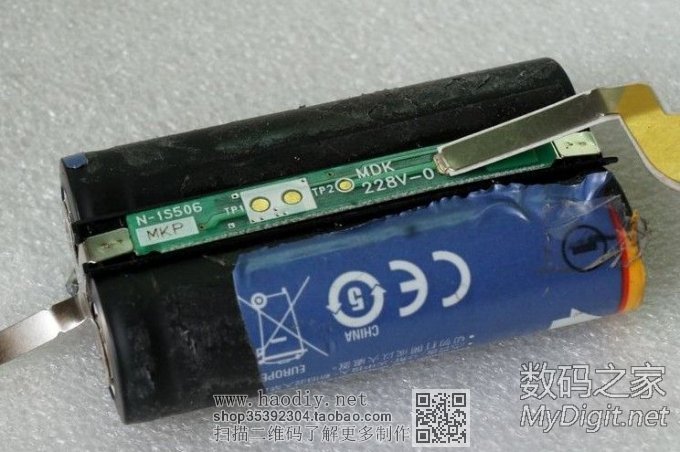

KLIC-8000锂电是这样的,借用了淘宝卖家的图片,我的已经拆了,没法拍
以环保的名义—— 完美改造电波钟为锂电供电



以环保的名义—— 完美改造电波钟为锂电供电

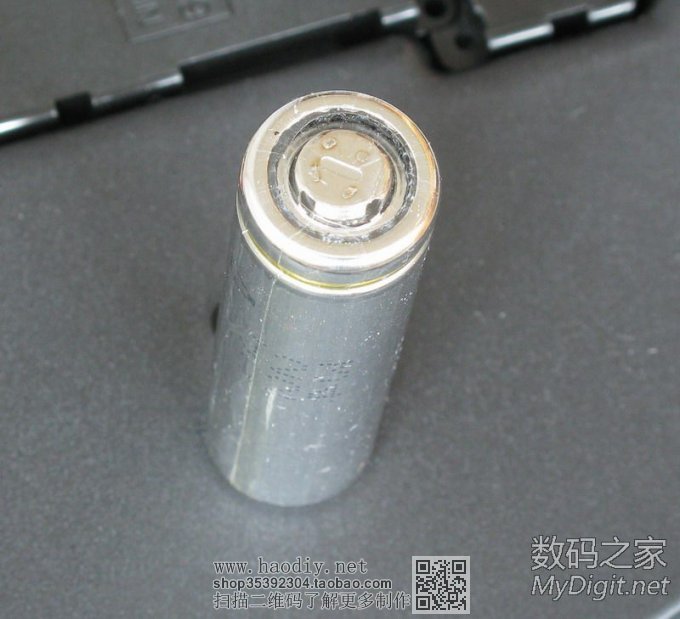

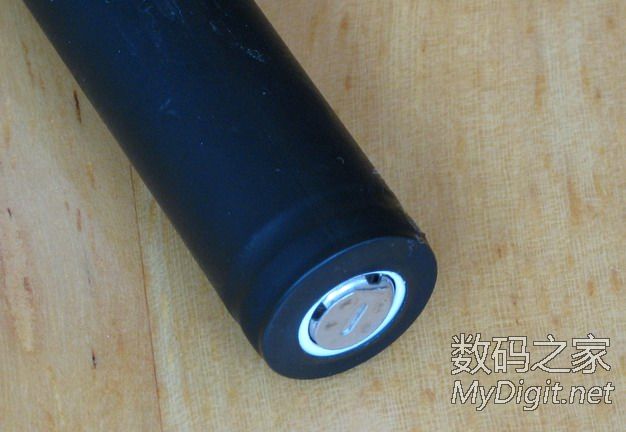

拆出来的电池是这样的

以环保的名义—— 完美改造电波钟为锂电供电

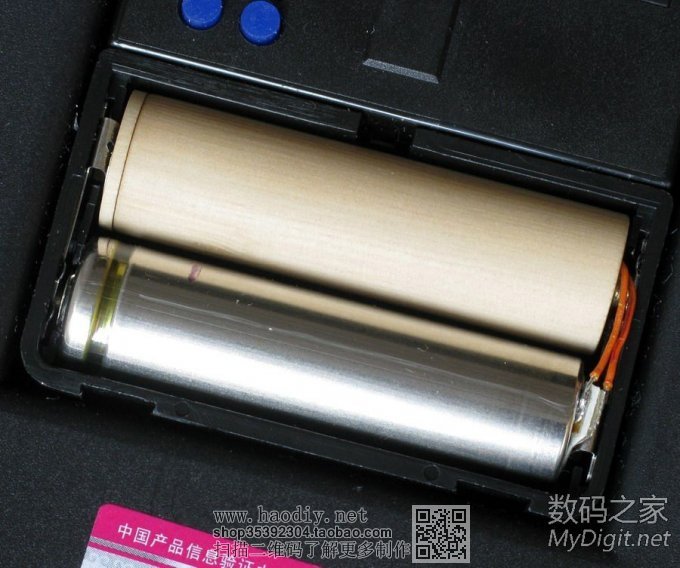

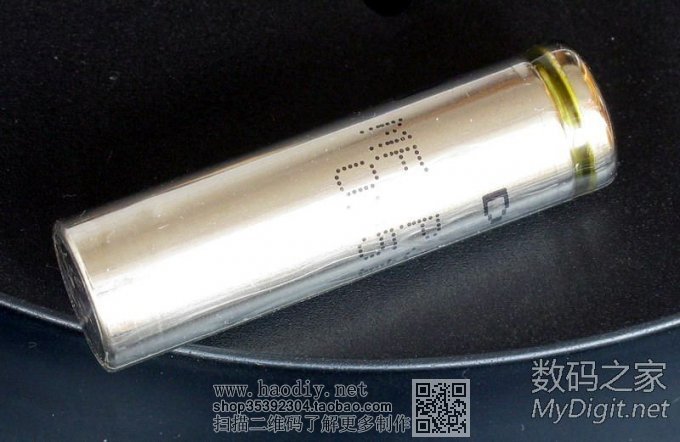

它的衣服太厚,装进钟里有点困难,而且头部不够突出,接触不到电波钟的电池夹正极,所以给它把
衣服脱了,穿上很薄的透明衣服,头部的绝缘垫也去掉不用,正好完美接触到钟的电池夹。

以环保的名义—— 完美改造电波钟为锂电供电


以环保的名义—— 完美改造电波钟为锂电供电

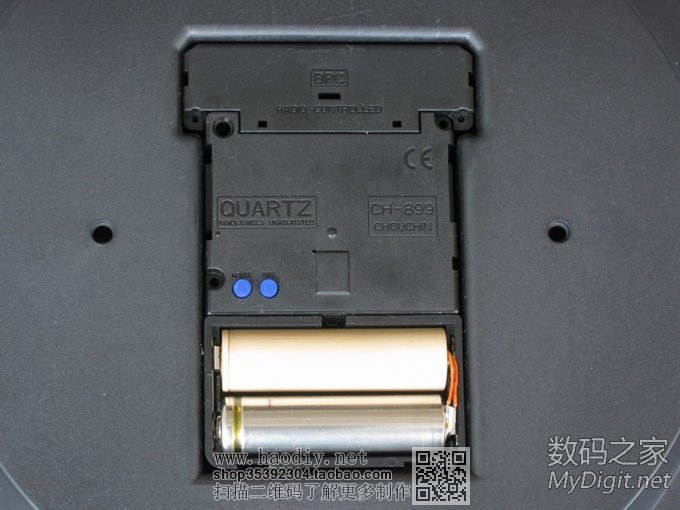

完工图

以环保的名义—— 完美改造电波钟为锂电供电


以环保的名义—— 完美改造电波钟为锂电供电

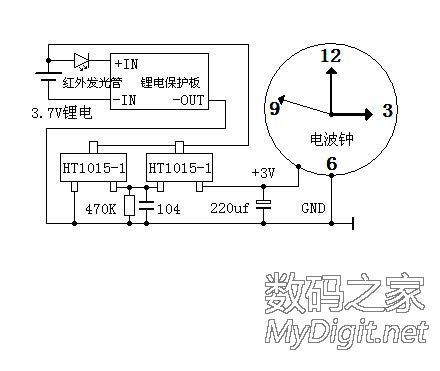

最后附上电原理图,希望给点鼓励和奖励,谢谢!

以环保的名义—— 完美改造电波钟为锂电供电


保护板就使用KLIC-8000锂电拆出来的保护板,这个保护板保护电压较低,保护点在2.3V左右,不合适小电流放电的锂电使用,
所以给加上了一个红外发光管,这样保护点上移到3.2V左右,手上正好有HT1015-1这个1.5V的稳压集成,使用两块,完美组成
3V稳压,集成块的性能很好,压差不到0.1V,3V以下差不多是直通,静态功耗不到2uA,输出电流可以达到80mA。组成电路以后,
全部电路自身功耗7uA左右,钟的耗电155uA,这样总耗电不超170uA,电池容量算750mAh,充电一次可以使用半年,够了,要的就是折腾,太长时间不充电没有快感了不是以环保的名义—— 完美改造电波钟为锂电供电
