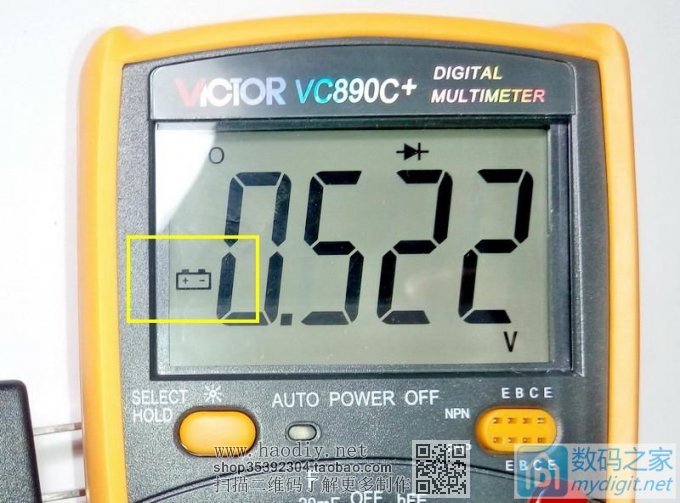

这块VC890C+表已经被偶折腾得死去活来的了  上次发现疑似欠压检测电路：http://bbs.mydigit.cn/read.php?tid=1905431 让偶有了新目标 改单锂电后，一直就有个欠压标记

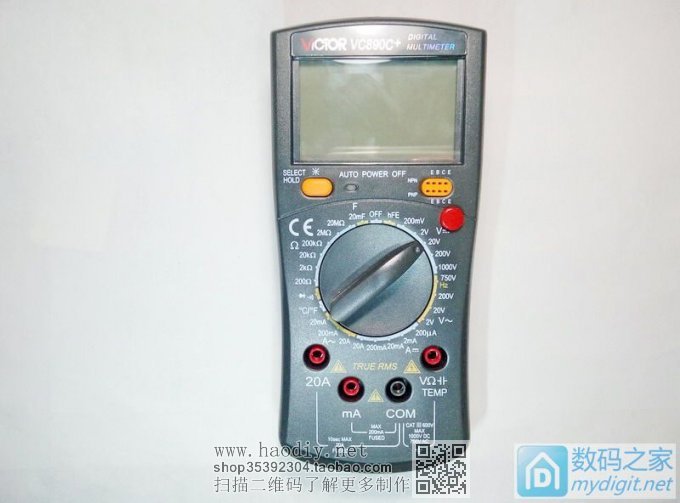

虽说偶并不是强迫症重度患者 但能改正常，锂电亏电时也知道，不就更好了 原机

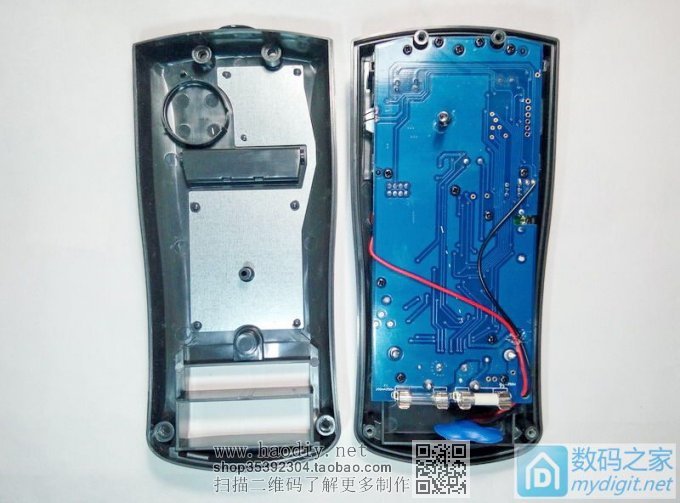

一路拆
电源部分电路

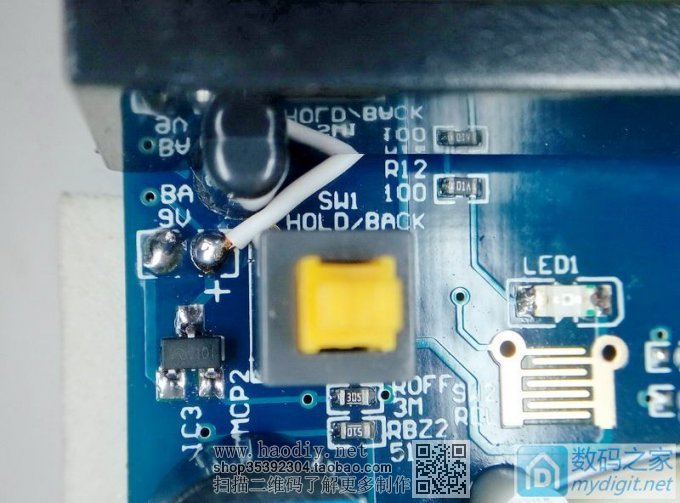

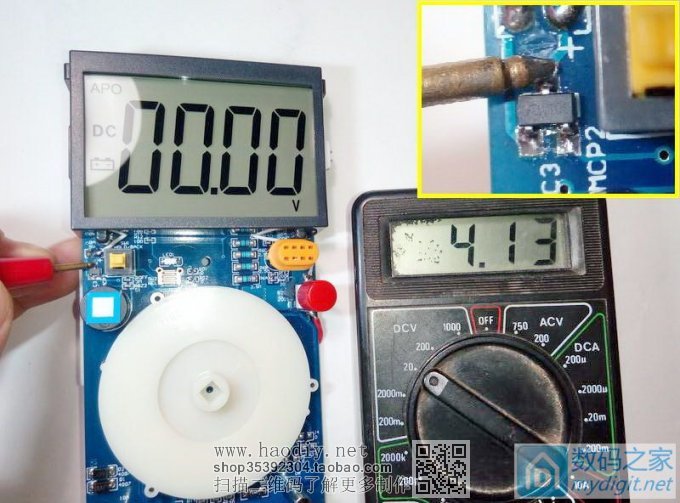

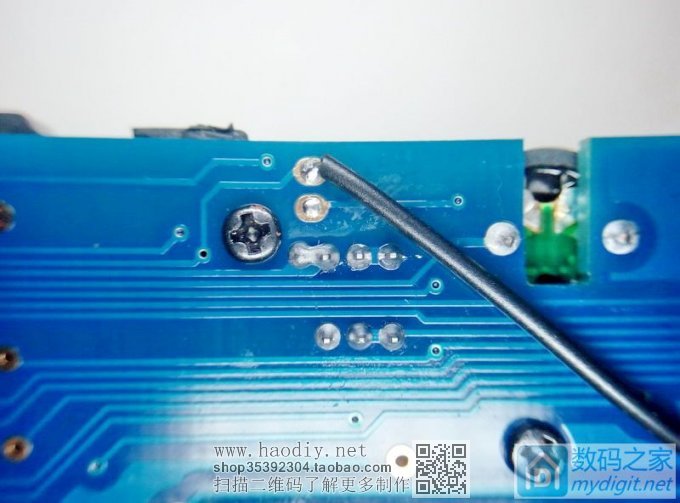

输入端，也就是锂电池的电压

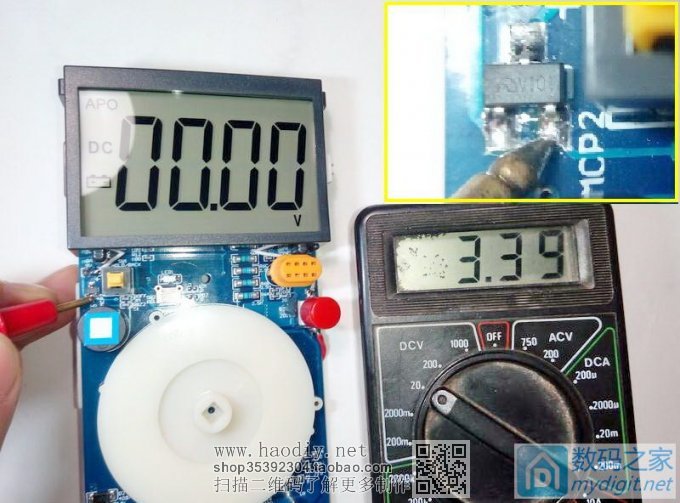

输出端

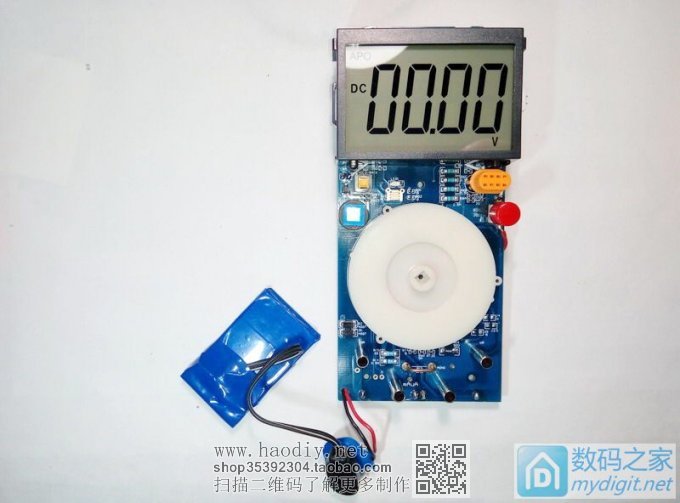

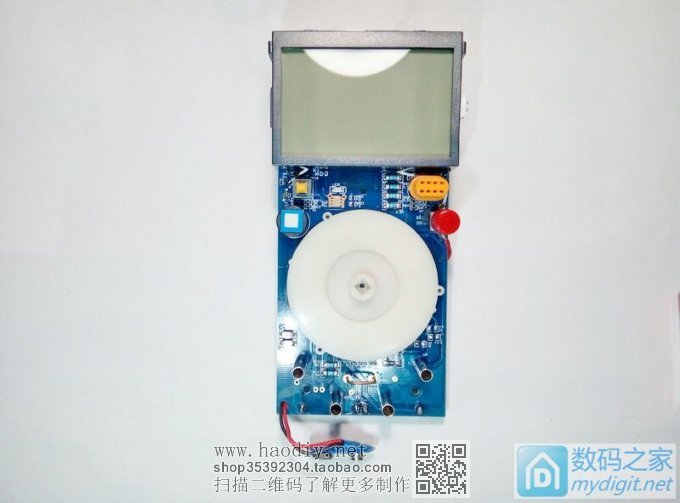

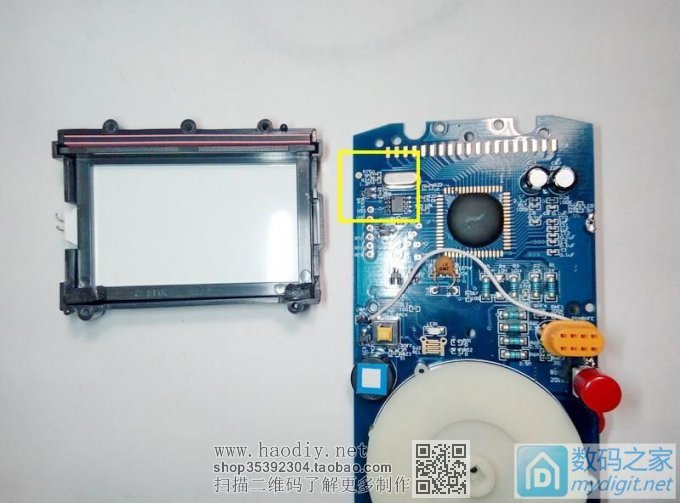

疑似欠压检测电路在屏的下面 要拆屏

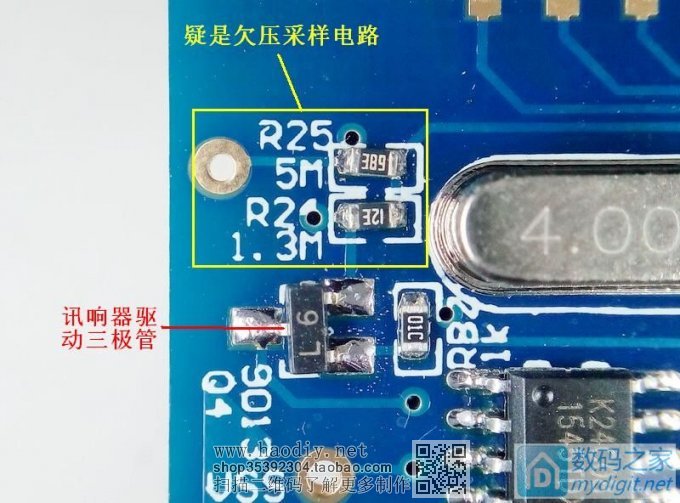

电路貌似就俩分压电阻，分压端直接进黑胶IC

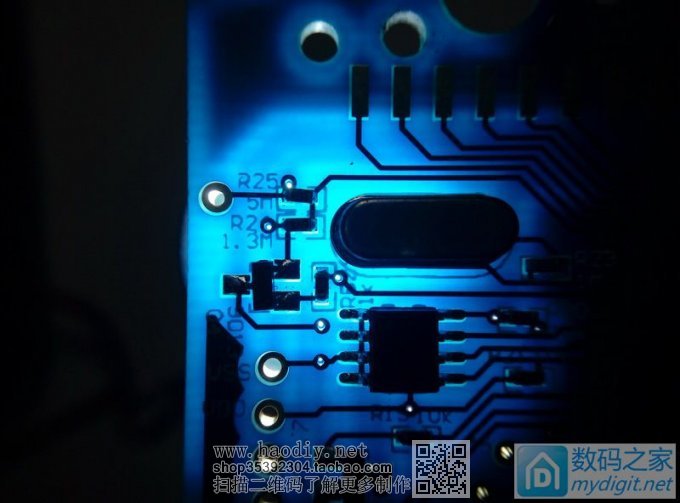

透视更清楚

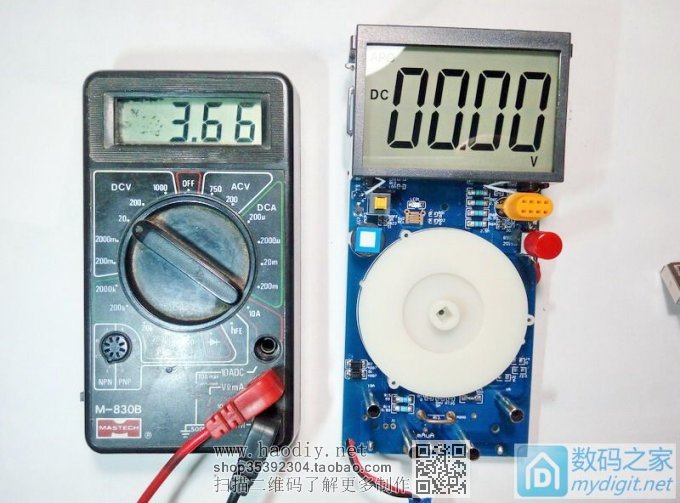

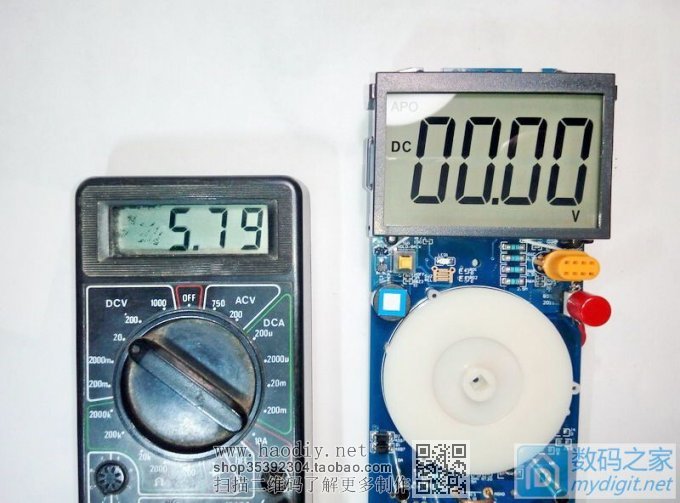

外接可调电源，这是最低不出现欠压标的电源电压

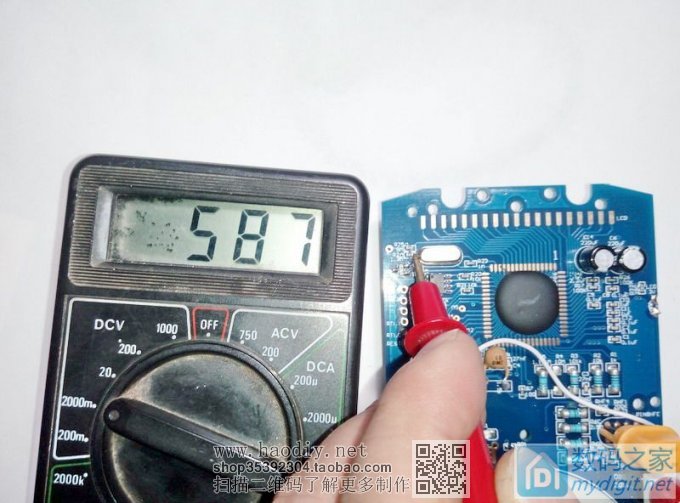

分压端电压

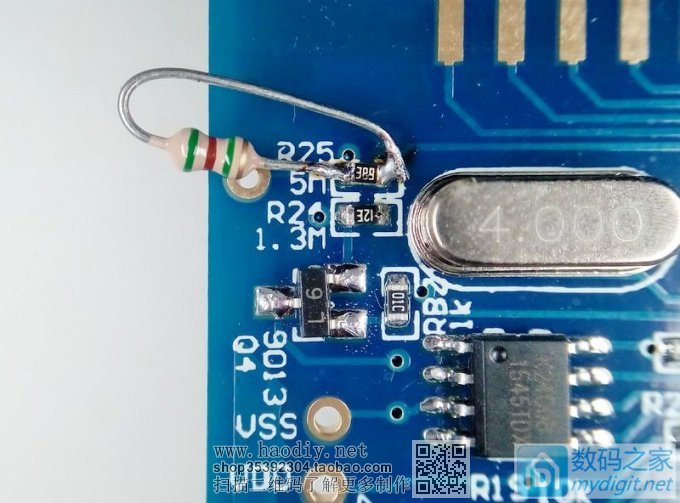

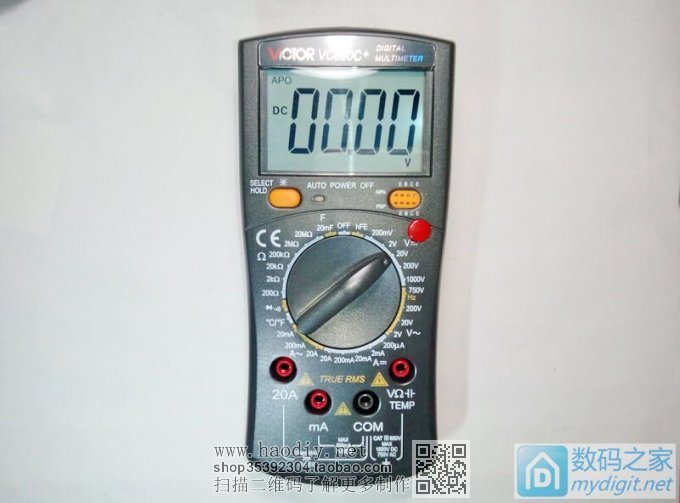

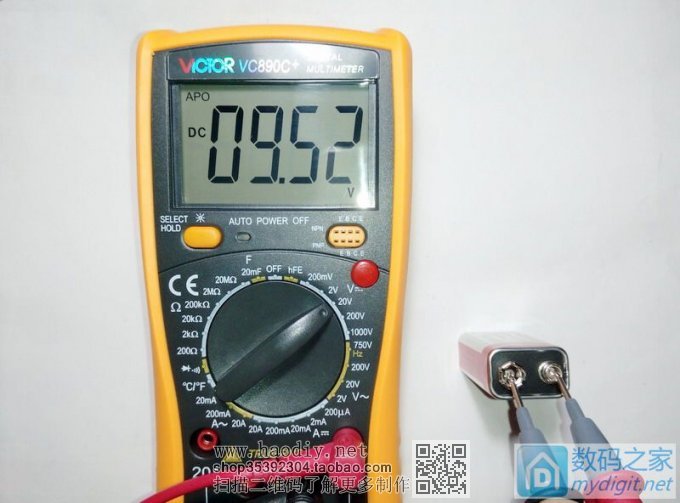

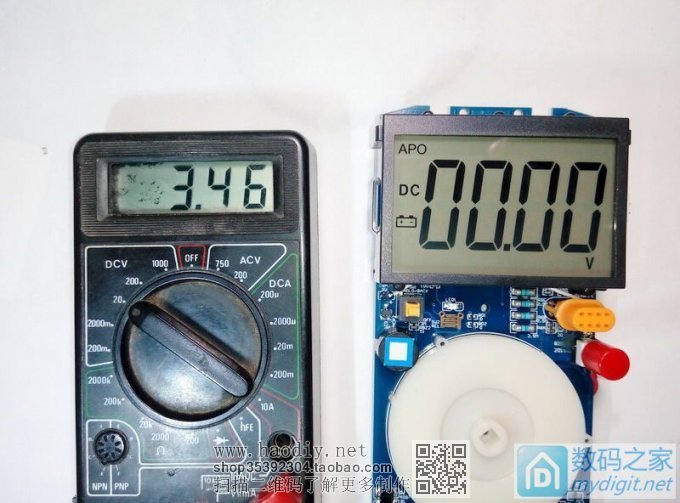

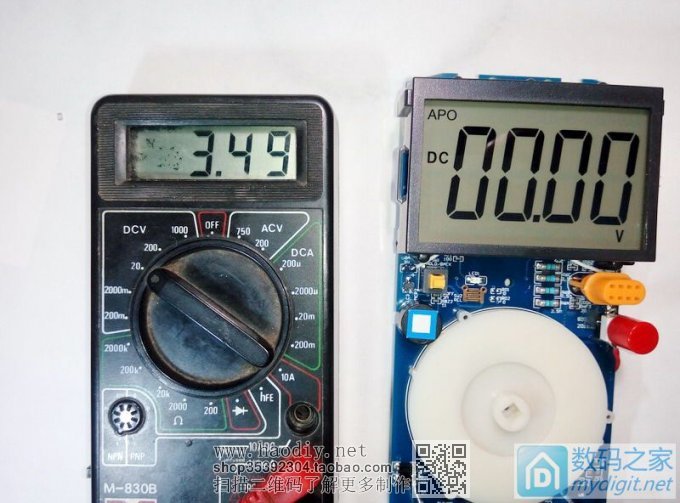

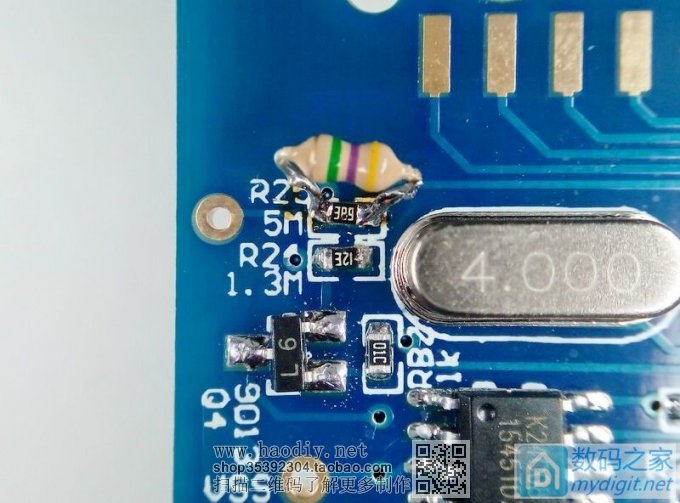

分压端电压明显不是仅俩电阻分压，感觉后面还有个PN结，可能是三极管 看来计算会比较麻烦  楼下继续 先用电阻试试，看能否改变检测阈值  并5.1M后最低电压下降了，说明有效  手里可用的高阻电阻品种很少，不可能凑出合适的电压 还是用并联法吧，同时能保留原电阻 就并了个4.7M，会比3.6V低点  测试欠压阈值，应该在3.48V左右 如果有4.3M电阻，估计就更合适   装上锂电，欠压标已经消失了  回装，这样看起来清爽了哈   理论上改这个与测试精度无关 还是测个9V看看  (责任编辑：admin) |
