高灵敏、高选择性矿机

时间:2017-08-18 20:02来源:www.crystalradio.cn 作者:L.D.XIONG 点击:
高灵敏、高选择性矿机 ,矿石收音机论坛
本机解决两个问题:
1把强台干扰减至最小,把灵敏度提高。
2直接用两个SC2-300耳机或两个电感60MH以上的SHH1耳机,不用牛。

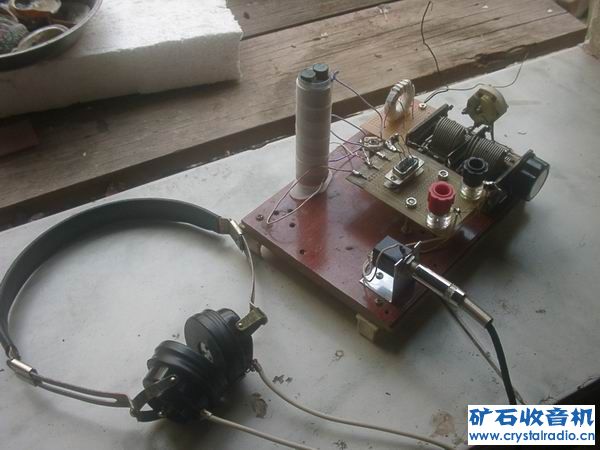

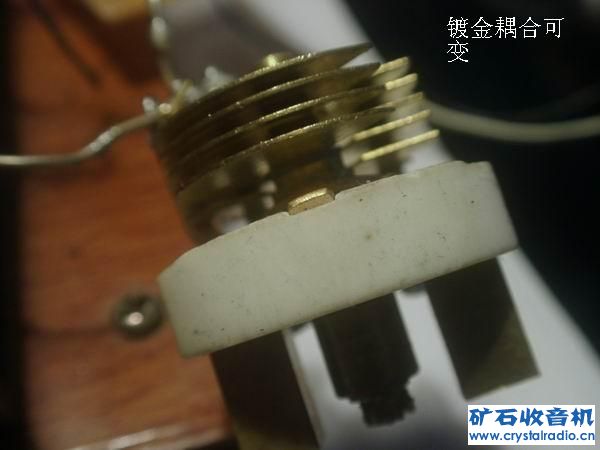

采用三回路双调谐、电容耦合、3DQ捡波电路。
线圈制作:

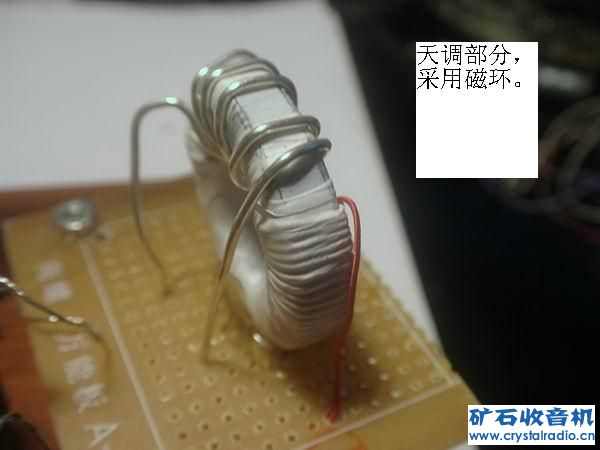

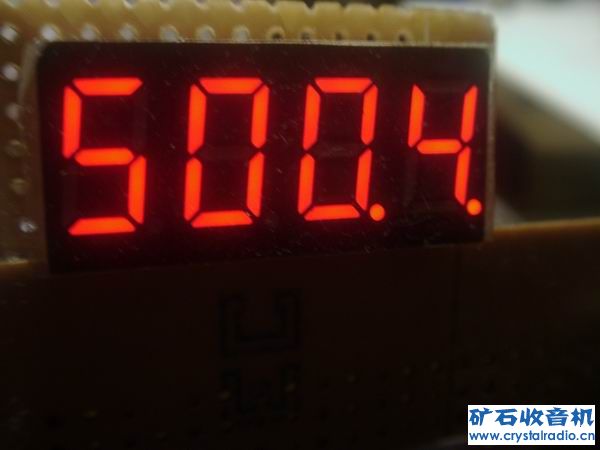

L1L2采用Φ31MM导磁率100磁环绕制,L11MM镀银线绕4T,L2用0.04X60股绕55T,L=250μΗ,Q=500。

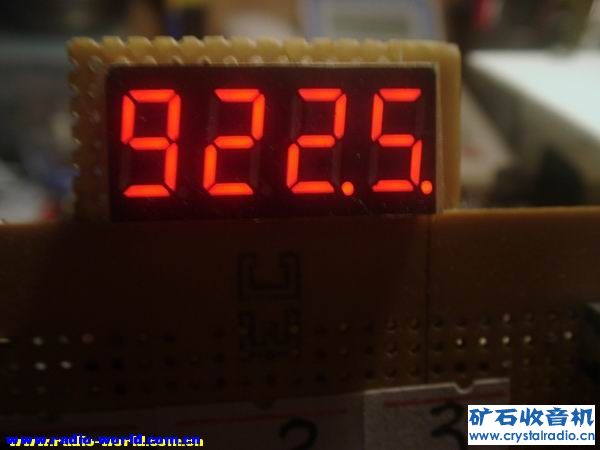

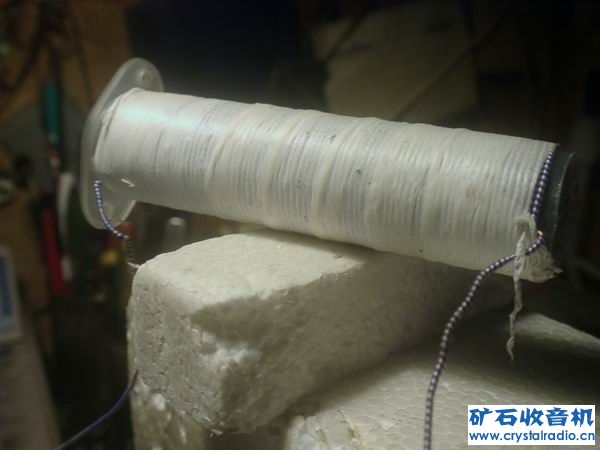

L3L4在20ML针筒上绕制,L3采用0.04X270股绕68T,加入友谊电子10X175MM中短波磁棒切成两支,L=250μΗ,Q=922,L4绕4-6T。
接收效果自试便知不多说了。
开场白





高灵敏、高选择性矿机





高灵敏、高选择性矿机





高灵敏、高选择性矿机





高灵敏、高选择性矿机





高灵敏、高选择性矿机





高灵敏、高选择性矿机





高灵敏、高选择性矿机

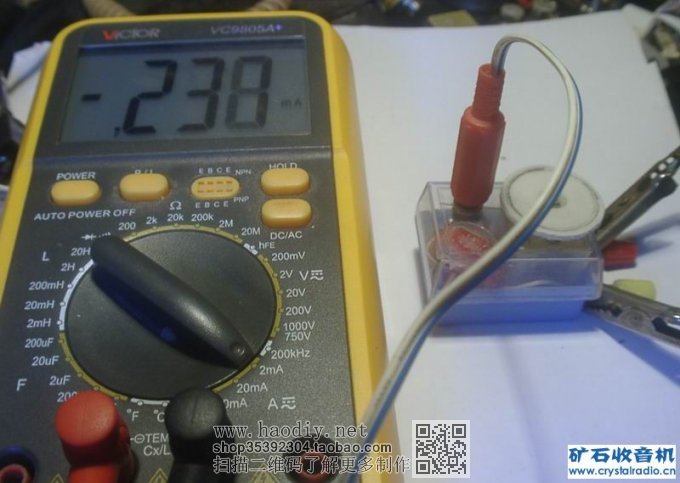

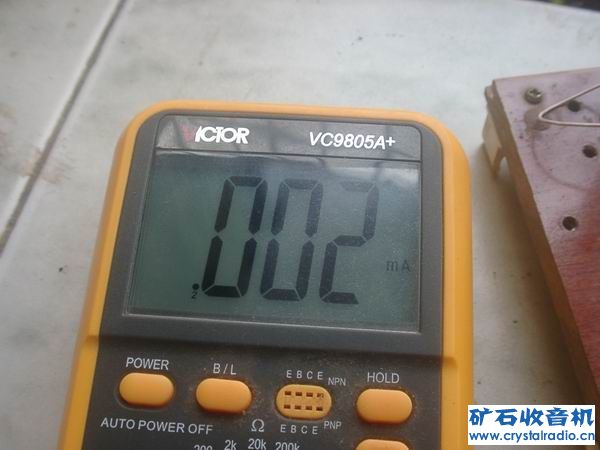

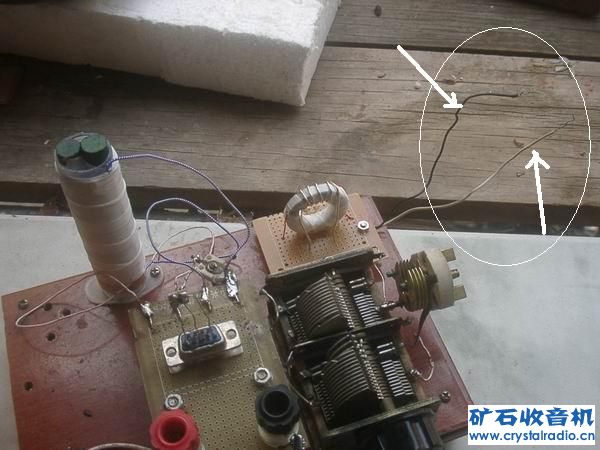

这是灵敏度的表现,仅这两段引线。





高灵敏、高选择性矿机





高灵敏、高选择性矿机

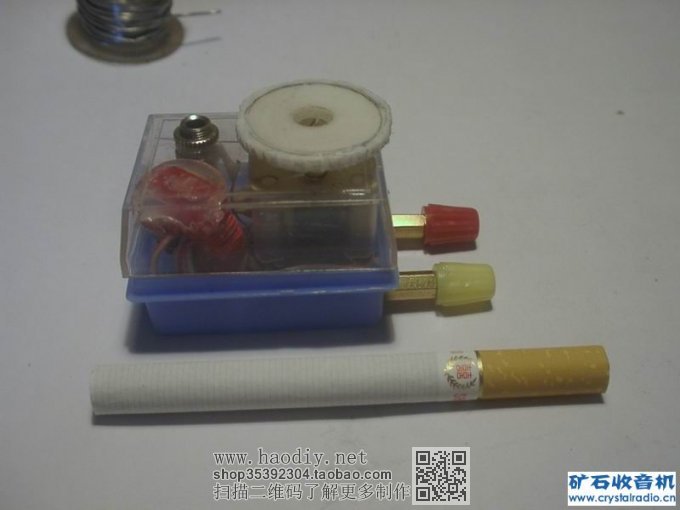

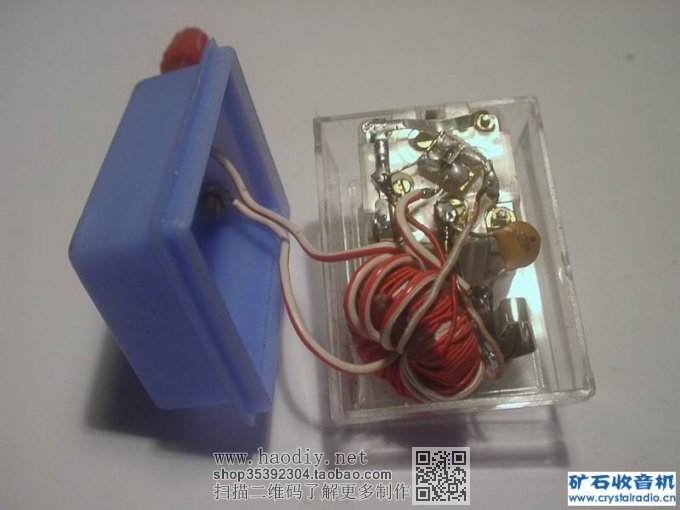

送您那部小小机是用一段短线接收,这部小小机是加任何天地线均可。高灵敏、高选择性矿机





高灵敏、高选择性矿机





高灵敏、高选择性矿机





高灵敏、高选择性矿机





高灵敏、高选择性矿机
