著名矿机电路---陈宪文电路新解

时间:2017-08-18 20:03来源:www.crystalradio.cn 作者:qg2007 点击:
著名矿机电路---陈宪文电路新解 ,矿石收音机论坛

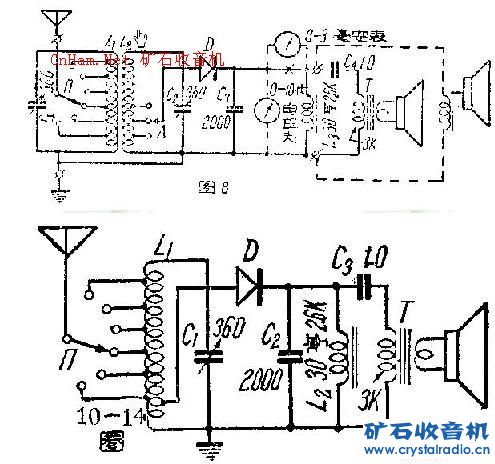

几十年前的陈宪文高效矿机电路,灵敏度高,一直受矿机爱好者追捧。
男人





著名矿机电路---陈宪文电路新解

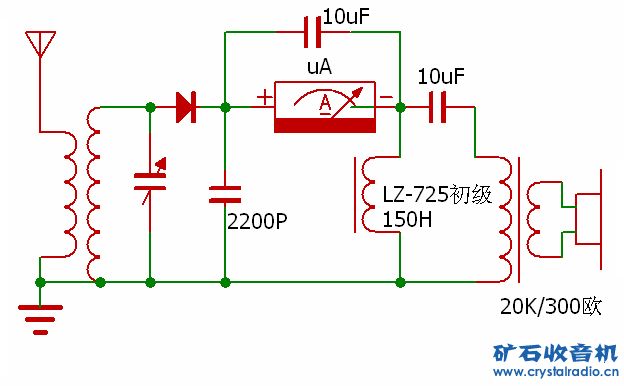

现在用多功能实验矿机和T725组合重新模拟陈宪文电路,有新的体会。

著名矿机电路---陈宪文电路新解

用大方框矿机,150H/线阻15K小电牛做提升电感,电流表强台中国之声读数为12微安。

用LZ-T725做提升电感,全初级绕组368H/线阻2.64K,15微安。180H/线阻1.52K挡15微安。
71.9H/631至19.7/302欧挡电流16微安,声音渐小。

结论:
1  陈宪文电路中的提升电感,起检波后直流分量的旁路作用,提升电感值和电感线圈的线阻能最大限度的旁路直流分量,并阻碍音频电流通过,就会声音大。

2  检波以后的电流中的高频残余被2000P电容旁路,剩下的为直流分量和音频分量。直流分量被提升电感旁路,音频分量的阻抗值被独立出来,仅仅为20K阻抗。

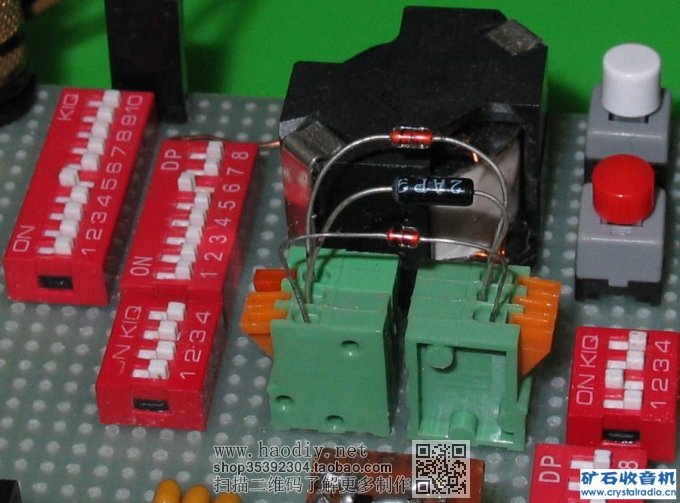

换用SD104A(Rd=400K)、RB761(Rd=200K)、2AP9(Rd=20K,声音稍小,电流稍小),效果都是725变压器全初级绕组368H/线阻2.64K时最好。

3 与耳机配接的阻抗变压器初级一直是20K挡效果最好,无论何种检波管,音频分量阻抗都是20K。

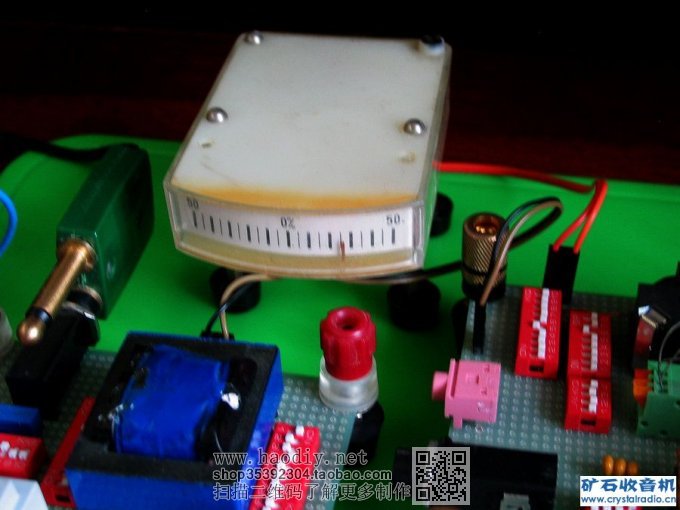

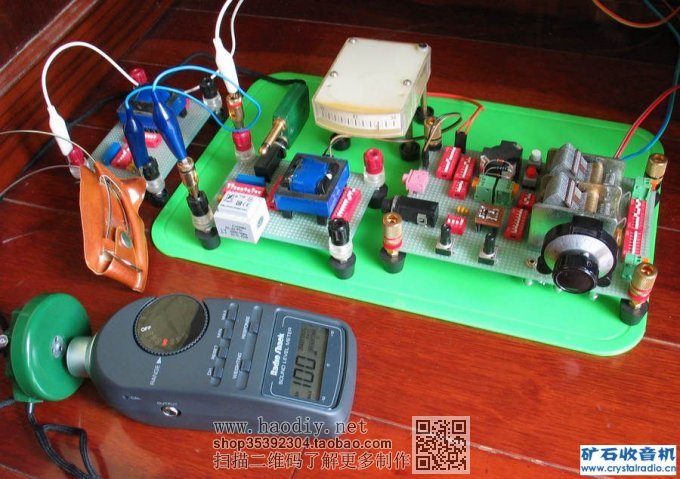

实验组件图

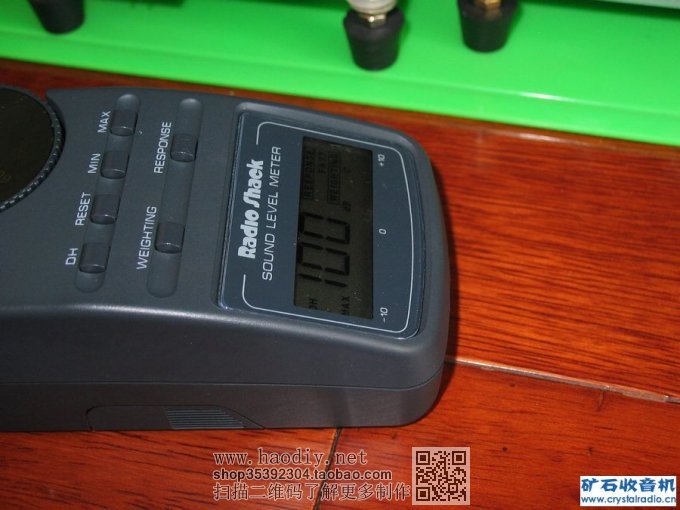

图中声级计值为音乐极值。





著名矿机电路---陈宪文电路新解





著名矿机电路---陈宪文电路新解





著名矿机电路---陈宪文电路新解





著名矿机电路---陈宪文电路新解

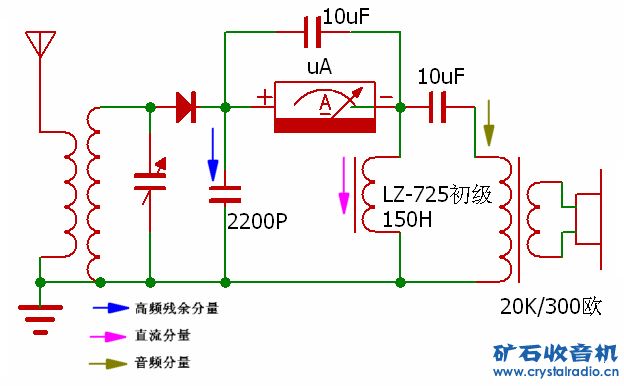

高频残余分量、直流分量、音频分量图解。





著名矿机电路---陈宪文电路新解
