MT7620被誉为神U可数啊openwrt、极路由、如意云 华硕N14等固件。于是搞了一个改了8M和16M双flash双系统切换，升级64M内存，把原厂省掉的WIFI指示灯引出并补上，增加了USB可脱机下载 文件共享 打印服务 视频监控等功能。

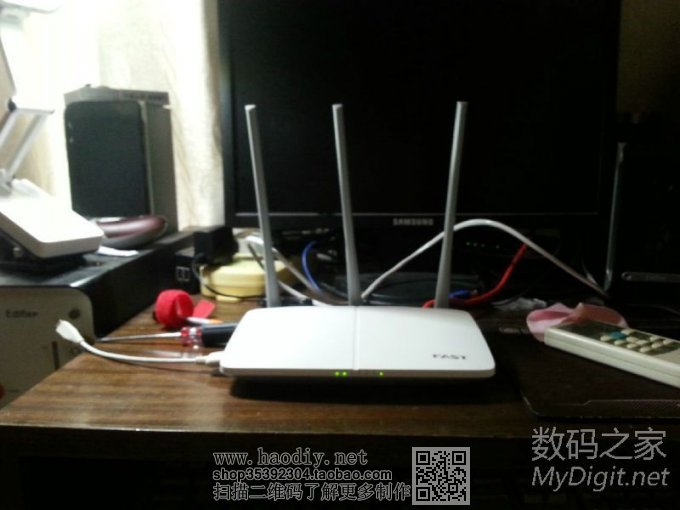

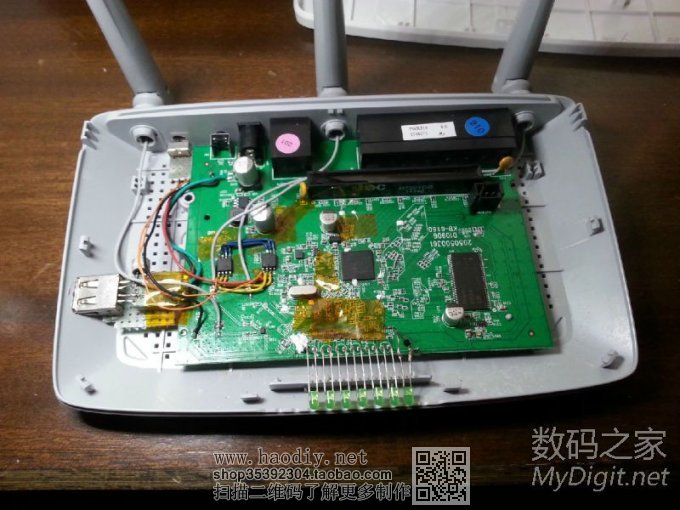

这是改好后的样子。

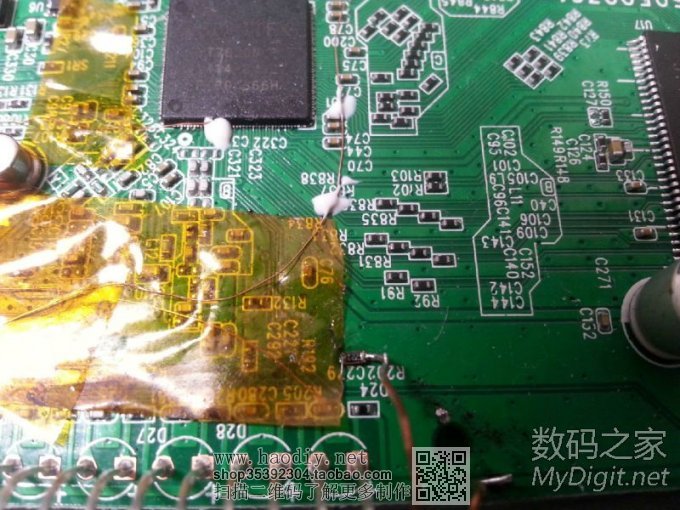

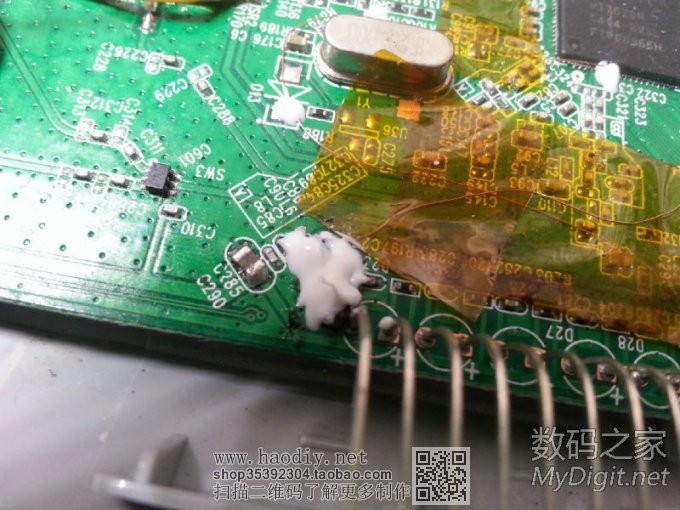

由于刷了三方固件原来的SYS灯不亮了，现在从TTL的发送脚引出一根线 用一个三极管驱动原来的SYS灯，这样能看到一闪一闪的启动状态。 三极管被704盖住了。

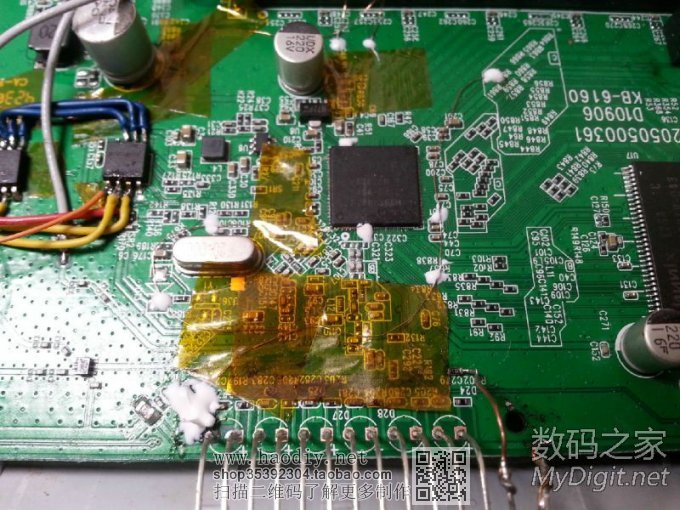

这里的6脚小芯片是功分开关，原来一直以为是功放。 原厂这个芯片都省掉了，直接用电容跳接过去的。也就是说 有一个天线根本没用。现在从其他坏路由器上拆了补上。

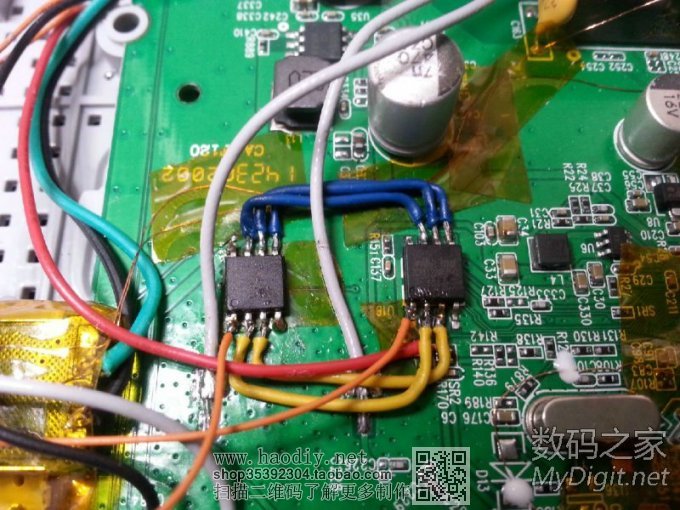

双flash切换的做法： 把原flash的一脚挑起，其他全部并联（一脚为选片信号） 两篇flash一脚各接一个15K的电阻与3.3V相连 用一直单刀双掷的开关，中点接原 焊盘 的1脚，两片flash的一脚各接开关 的左右两个脚，这样就完成了。

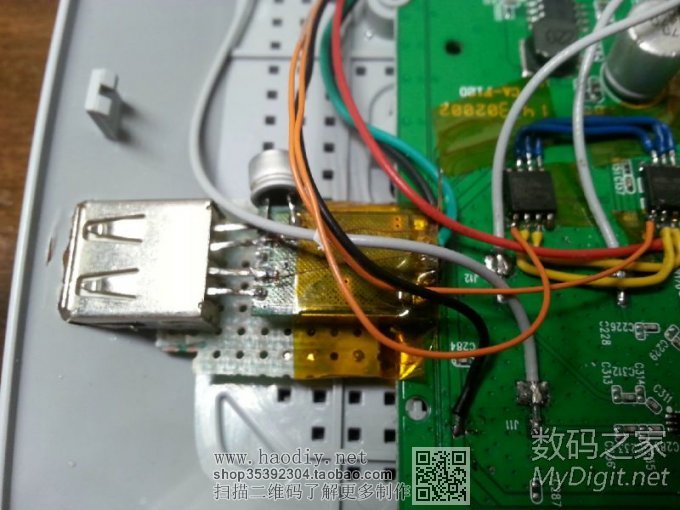

USB接口和供电模块。用的是CE-A002模块，改成5V输出。 这个模块体积小，效率高，15V耐压。1A输出电流足够USB用。

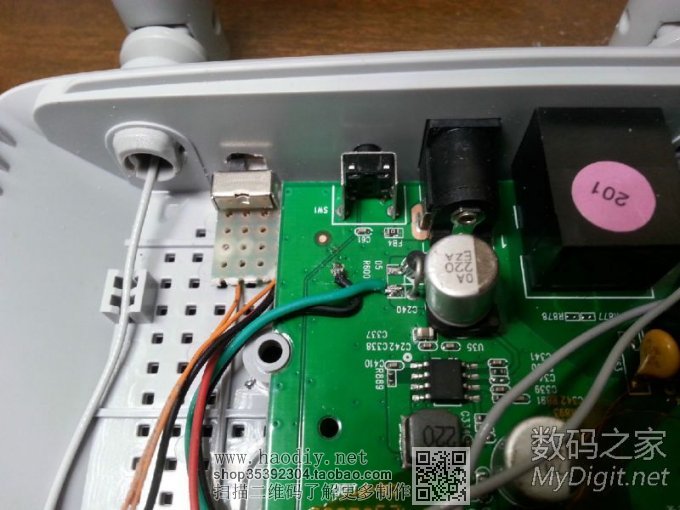

USB供电模块取电处和flash切换开关

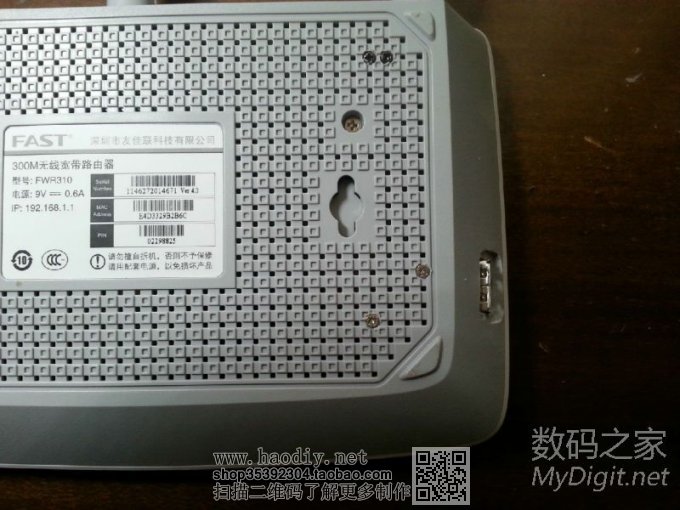

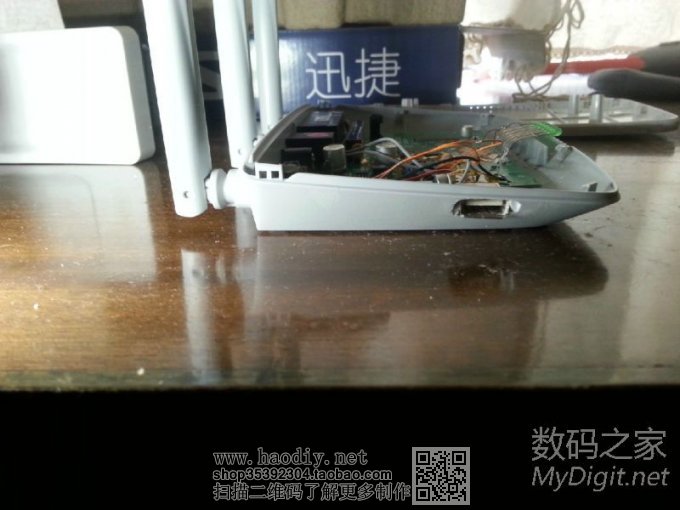

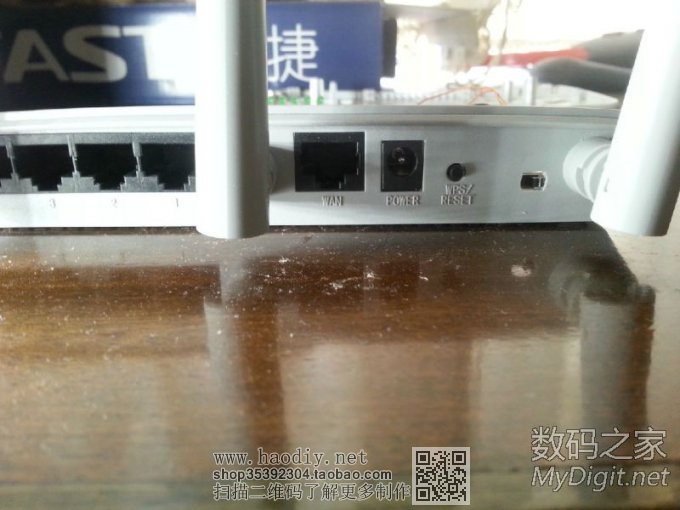

外观。USB口开的不好。电磨力道太大.......

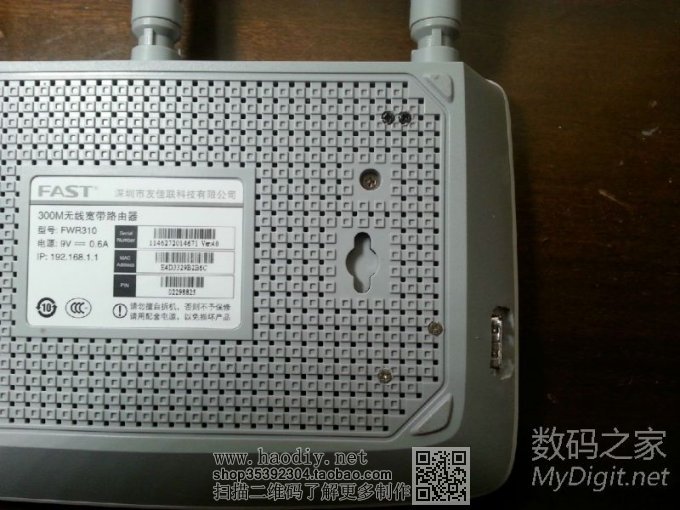

flash切换开关设计防误操作（运行过程中应该是不能切换的） 需要用尖的工具才能切换。

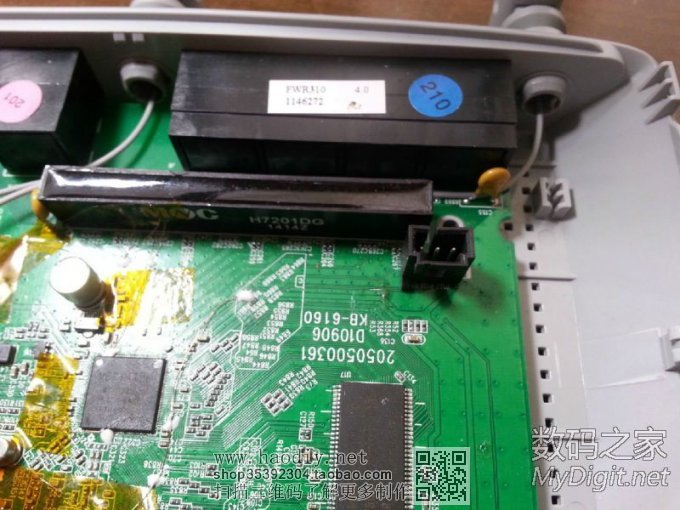

补上的ttl接口。主板上拆的。很完美。
USB模块和开关的固定点。

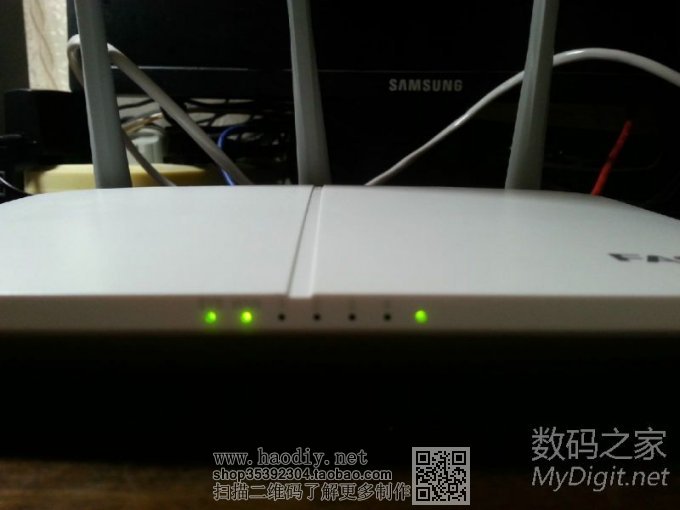

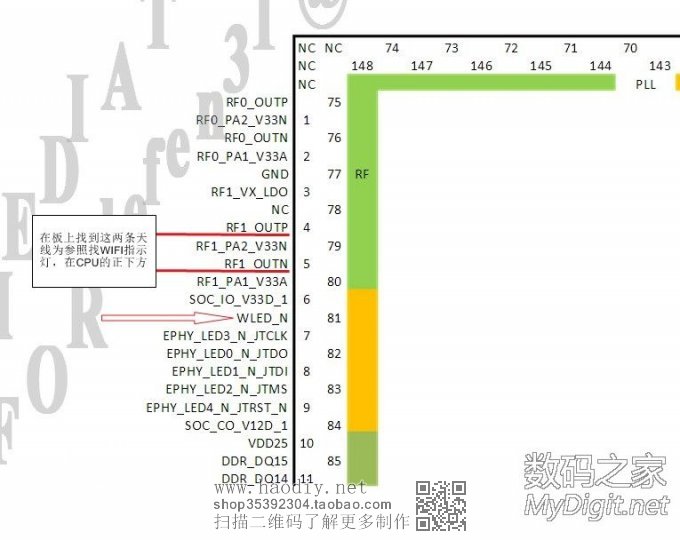

单开了一个WIFI指示灯孔。还是比较完美的。
最后。 资料：
现在系统为如意云和小度路由。极路由需要128M内存，刷不上。 小度路由最完美。wan口位置还是原厂位置。如意云的wan口变成了LAN口，LAN4变成了WAN口。 板子布局的问题。在VLAN配置文件了改了也无效，有高手知道怎么回事吗？ 固件（好多版本）： http://pan.baidu.com/s/1gd47rk3
