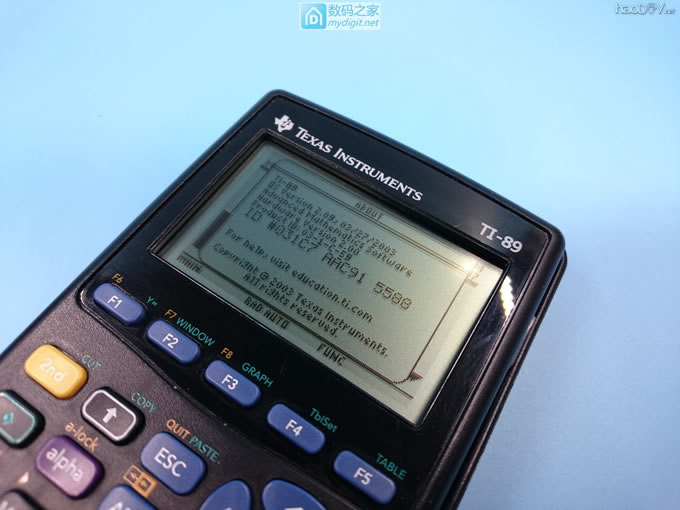

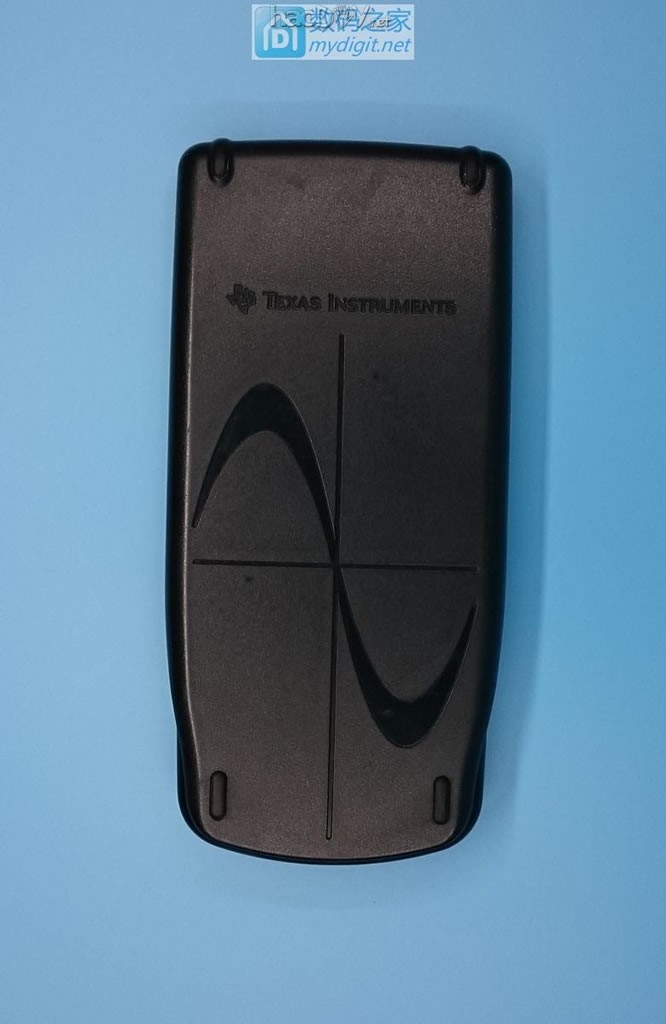

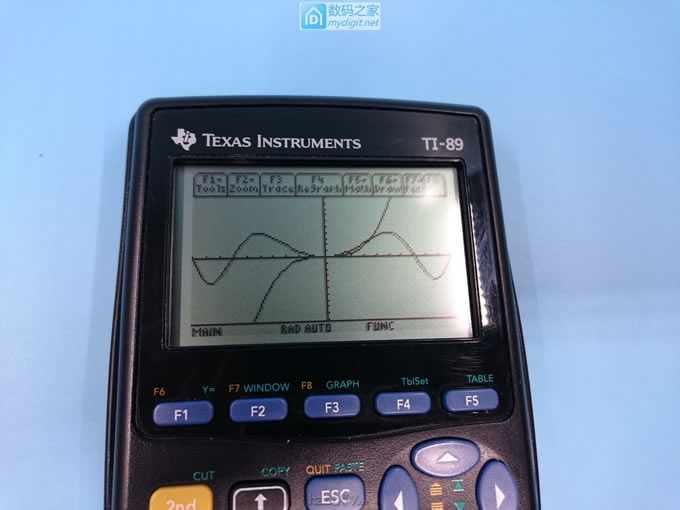

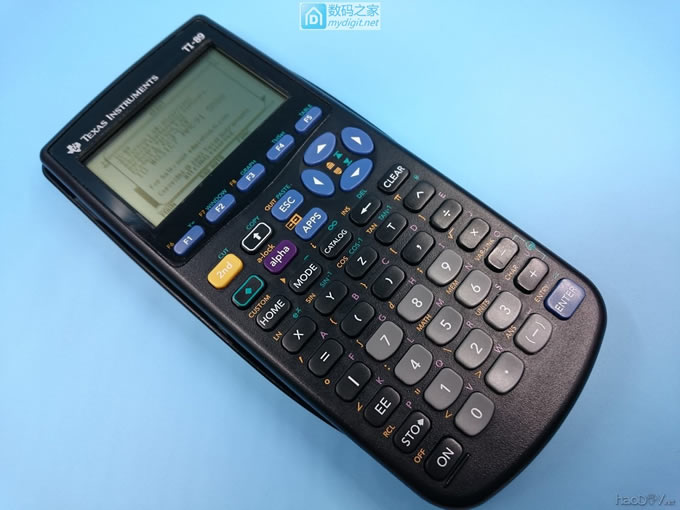

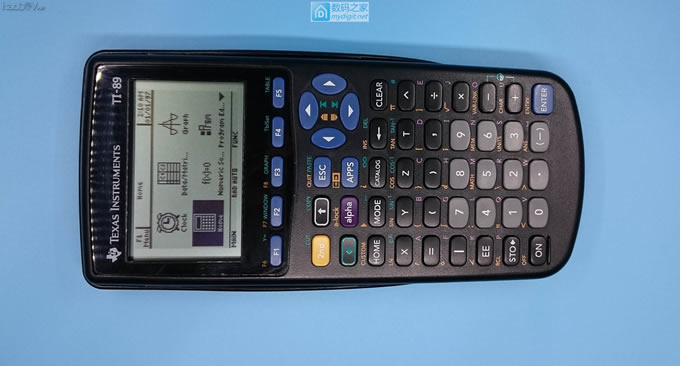

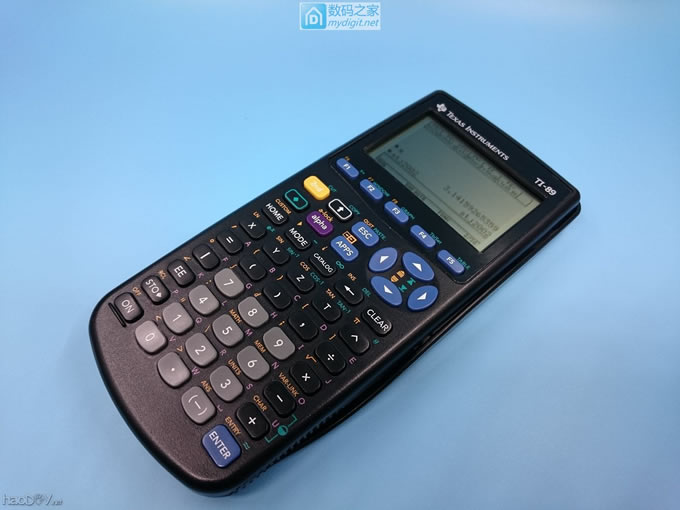

最近得到一台有故障的德州仪器TI-89图形计算器（由坛友@chendanxing 赠送，见本帖第9楼和第10楼，在此表示感谢），研究了一段时间后修好了。因为之前曾陆续在坛子里发过几个关于德州仪器图形计算器拆机和超频的帖子，所以也把这次的拆机维修和超频的经历总结一下发个帖子，以供感兴趣的坛友参考。 首先上一些修好之后拍摄的TI-89图形计算器的外观照片。

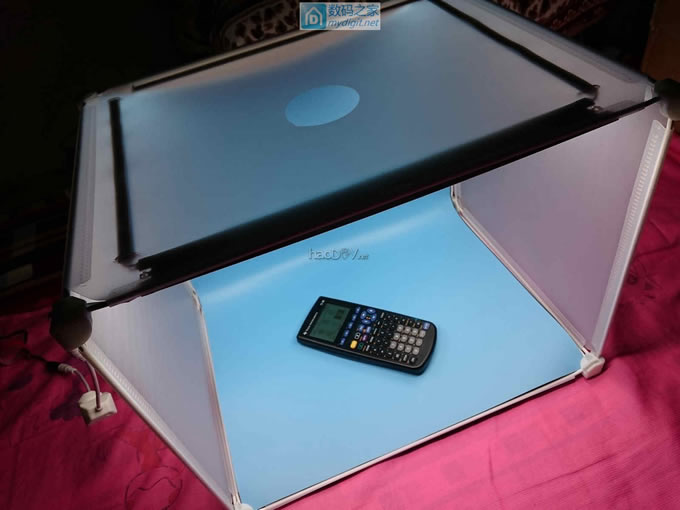

以上照片都是在小型摄影棚（某宝花150多买的）中用手机拍摄的，以下就是拍摄所用的小型摄影棚：

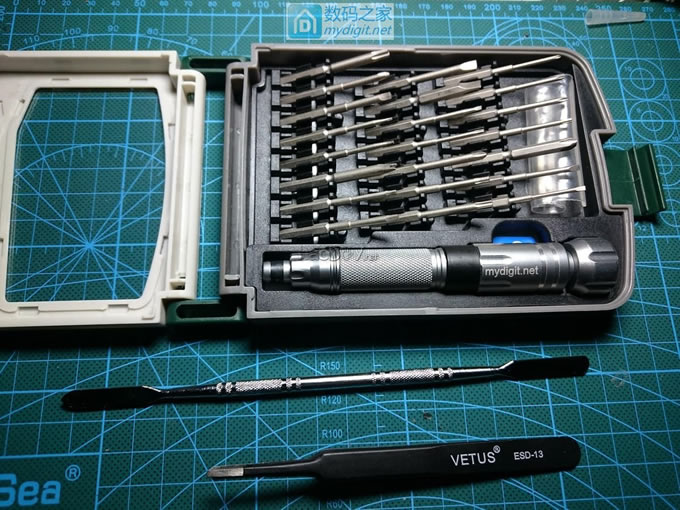

下面开始正题。 首先简单介绍一下TI-89这款图形计算器。TI-89是德州仪器（TexasInstruments，简称：TI）于1998年发布的图形计算器，硬件配置相当于TI-92Plus（与TI-92Plus相比，TI-89最明显的不同点是其键盘布局不是像TI-92Plus那样的横向QWERTY全键盘，而是传统竖向手持式图形计算器键盘，所以TI-89可以被带入考场用于各类考试，而TI-92Plus无法被带入考场使用）。TI-89的后续升级机型是TI-89Titanium（硬件配置相当于Voyage200，曾被称作是地球上最强大的图形计算器之一）。TI-89这款计算器早已停产多年，是德州仪器的经典之作，也是68K系列图形计算器的代表之作。德仪官方网站早已停止对此款计算器的技术支持（连中文使用说明书都下架了），相关资源可以访问第三方技术网站Ticalc.org：http://www.ticalc.org/basics/calculators/ti-89.html以及Datamath：http://www.datamath/Graphing/TI-89.htm。 我手上这台TI-89图形计算器，是坛友chendanxing赠送的故障机。这批机器的来历是去年从北京大学淘汰下来的一批“985”计划仪器设备流通到某宝上出售，坛友chendanxing收了几台，其中的这台故障机送给我研究了。我收到后，就开始了若干天拆机维修的历程（注意：以下照片中有部分为维修后补拍，仅供参考）。 --------------------------------------------- 第一天： 刚拿到这台TI-89计算器，看外观成色还不错，可惜因为保管不当（闲置过久）导致电池漏液变成了故障机（这是德州仪器所有使用干电池供电的图形计算器的通病）。于是先拆开看看。所用拆机工具如下（主要拆机工具就是数码之家22合1螺丝刀套件）。

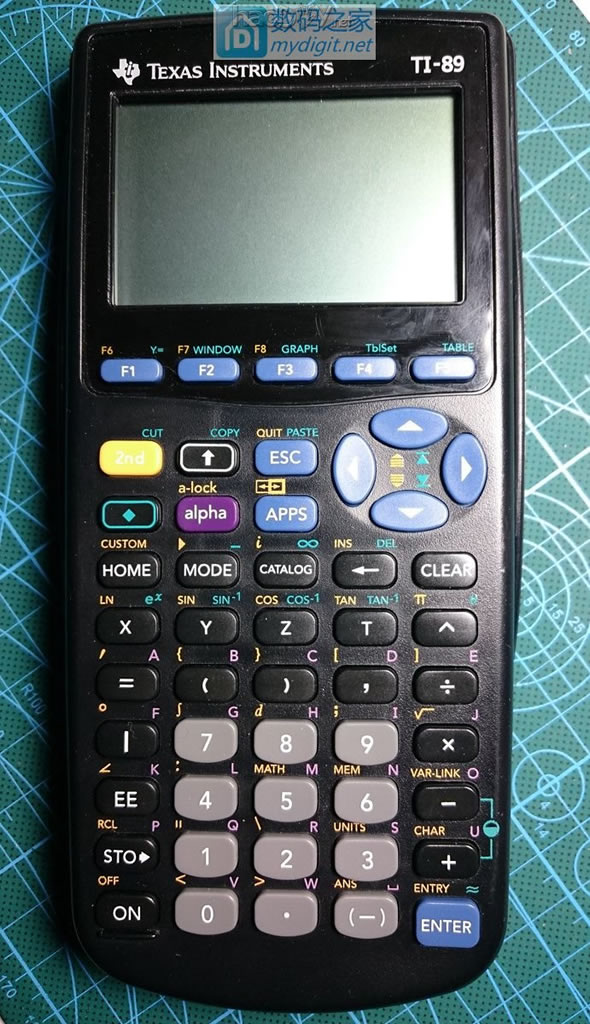

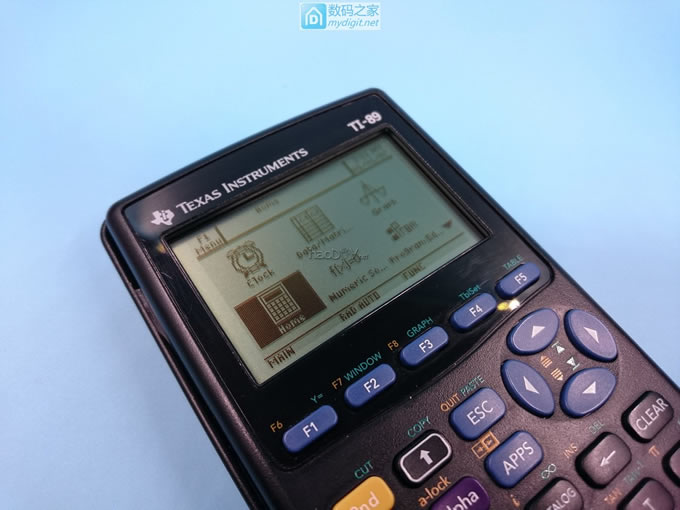

拆机之前先上正面照。如下图所示：

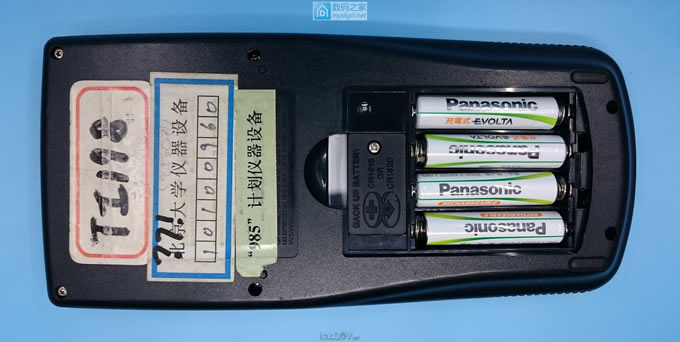

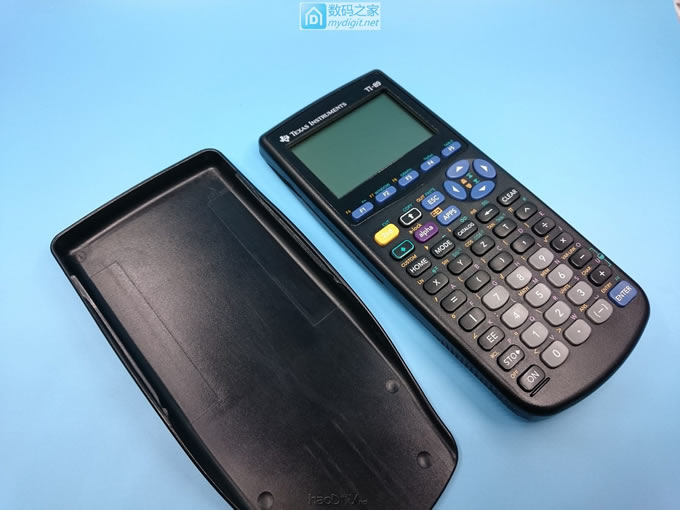

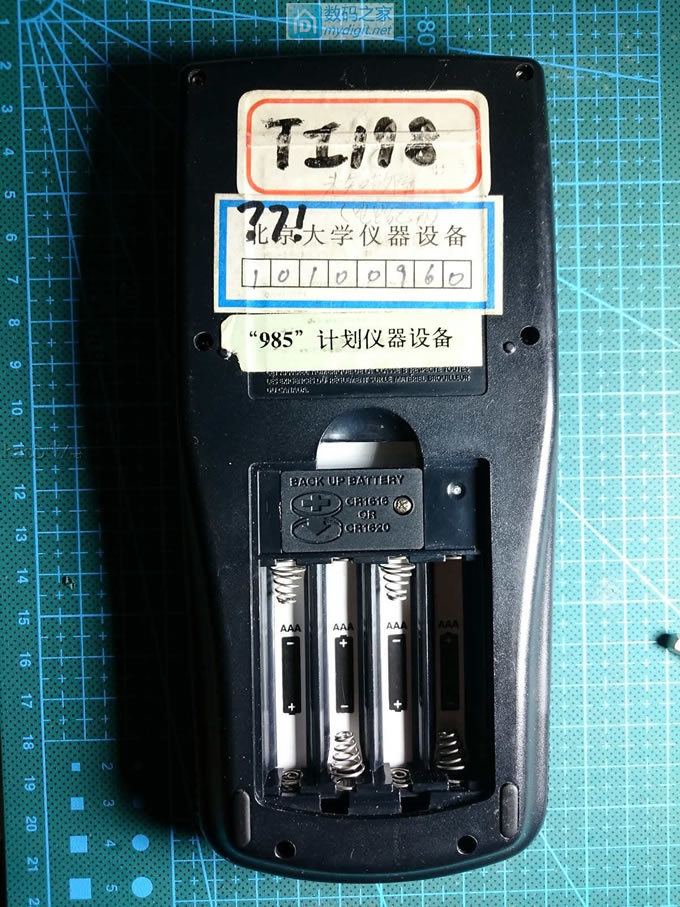

拿到TI-89这台机器时的故障现象是：按左下角的开关键（ON）开机，可见屏幕有很暗淡的显示，几秒后画面一闪就无显示了。根据故障现象初步推断为可能是主板上由于某处漏液腐蚀短路而导致电路保护关断，或者腐蚀锈迹导致的局部线路工作不稳定。所以第一步要做的就是拆机清洗主板上残留的电池漏液残渣和被腐蚀的锈迹。先打开计算器背面的电池仓盖，如下图所示。

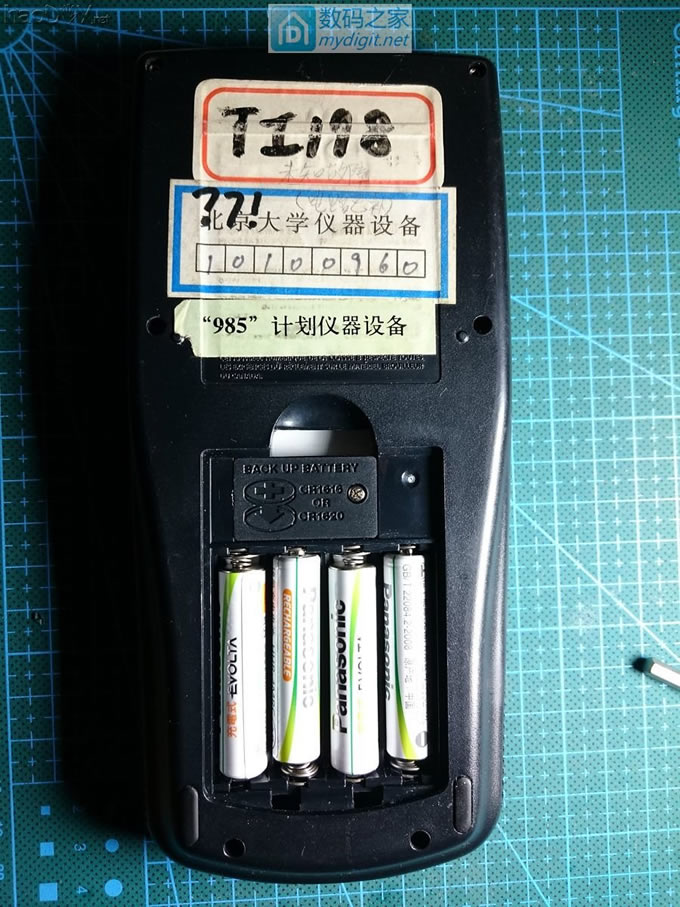

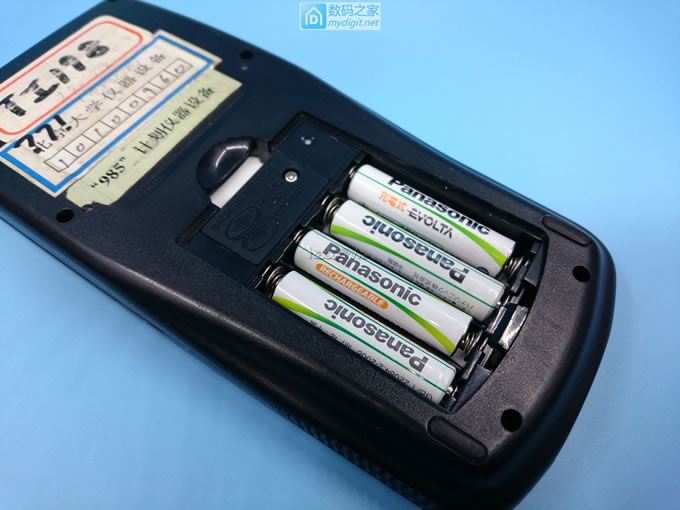

取出主电池仓中的四节7号（AAA）电池（主供电电池可以用7号碱性电池或者镍氢充电电池，上图中的镍氢充电电池是我自己准备的；原机自带的CR1616备份纽扣锂电池也早已没电了，我换了一块CR1620）。然后用PH0号螺丝刀头打开主电池仓上方的备份电池仓盖（备份电池是一颗纽扣锂电池，可用型号：CR1616或CR1620；拆机时此备份锂电池可以不用取出，但备份电池仓盖必须打开）。

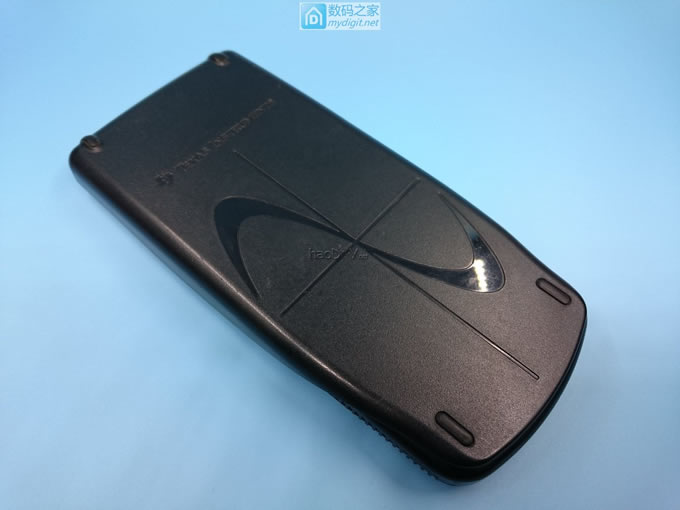

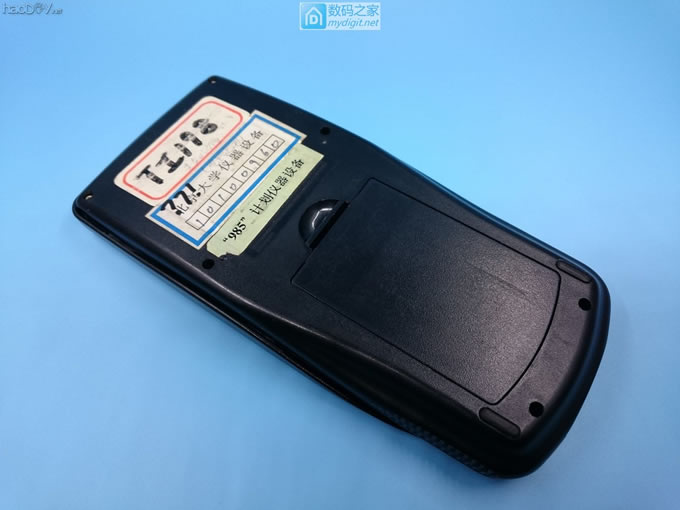

用T6号螺丝刀头卸下固定后盖的6颗螺丝，打开并取下计算器后壳（需要注意后壳周围有塑料卡扣，可用拆机棒辅助开壳）：

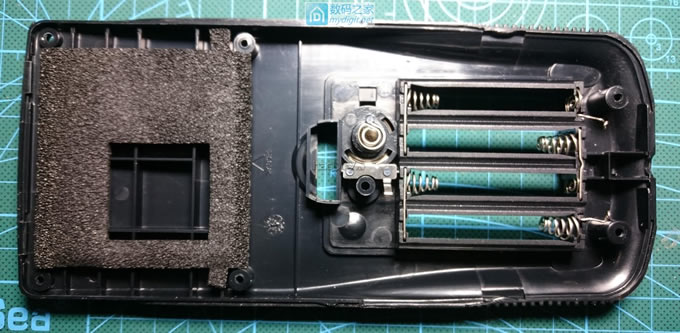

计算器后壳内侧如下图所示：

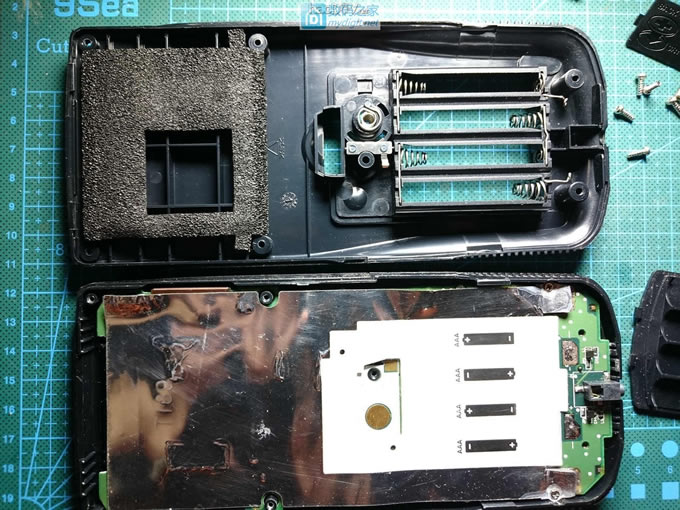

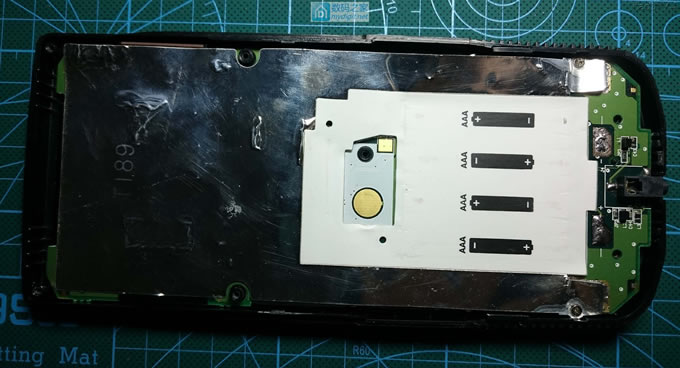

取下计算器后壳后，即可看到里面的计算器主板背面上方有一层屏蔽膜，用PH0号螺丝刀头卸掉底部两颗螺丝后即可取下屏蔽膜：

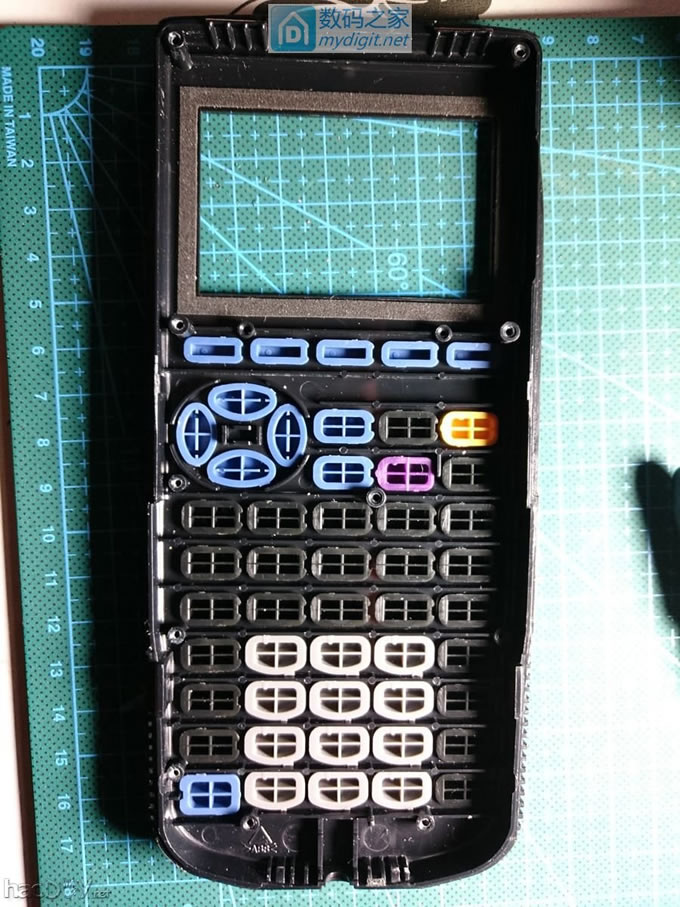

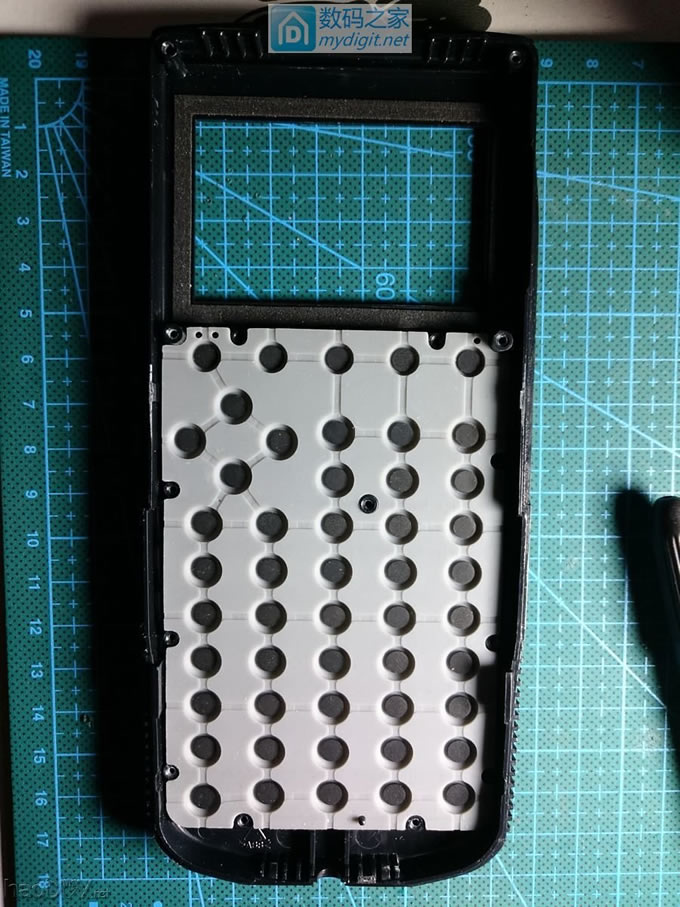

用PH0号螺丝刀卸下剩余四颗螺丝后，即可取出计算器主板。 计算器前壳、导电橡胶键盘和塑料键盘按键是可以分离的，如下图所示：

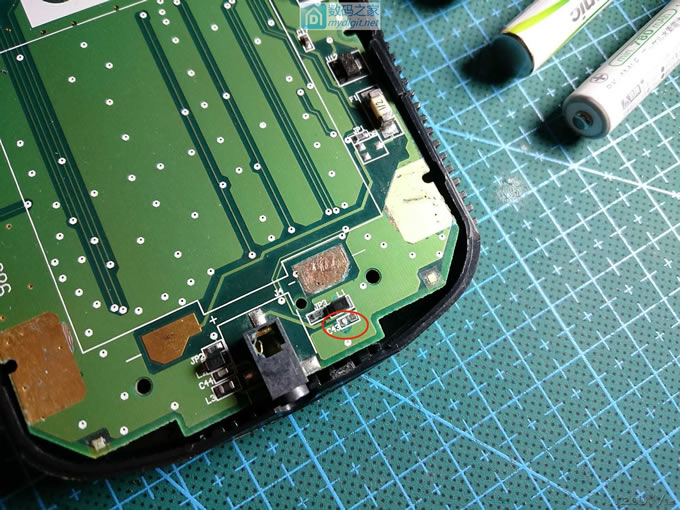

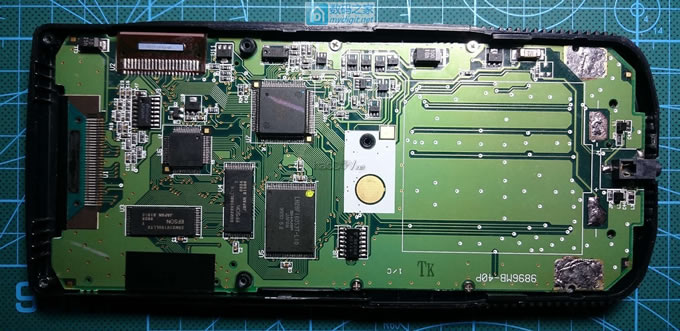

仔细观察，发现计算器主板背面靠近联机数据接口的位置有个贴片电容（C43）掉了（可能是被电池漏液腐蚀的后果），经过电路布局分析认为此电容对主板主要功能影响不大，所以暂时可以不管它（后来证实即使没有此电容也可以正常联机同步数据）。

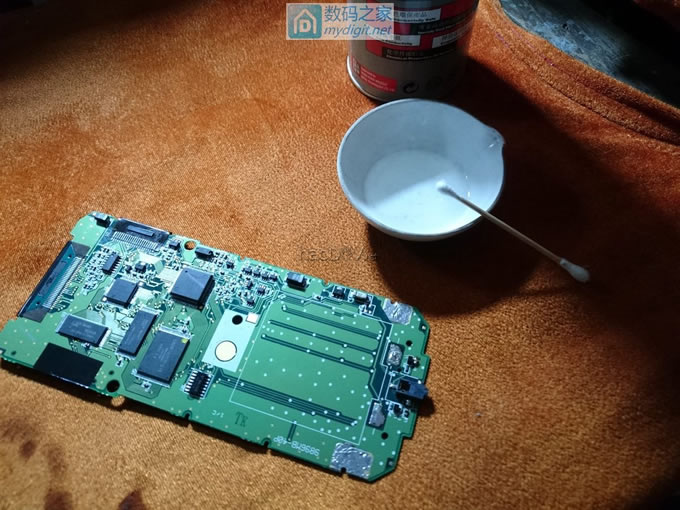

用洗板水仔细清洗主板上有明显电池漏液残渣和腐蚀锈迹的地方，然后晾干；顺便把部分露出的铜皮表面氧化层刮掉并镀了些锡，如下图所示：

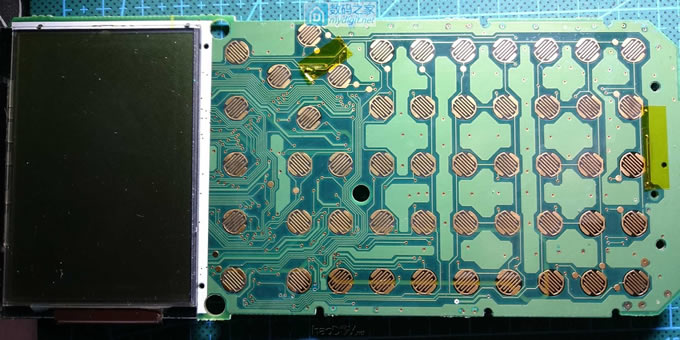

此计算器主板正面的键盘区域，在我收到之前曾被坛友@chendanxing 维修过（用导电银漆补过两处线路）；我洗板后，之前维修涂的导电银漆就被一起洗掉了。由于手上暂无导电银漆可用，所以就用漆包线重新飞线补了这两处线路，并用绝缘胶带在漆包线上下两侧都做好绝缘（贴了两层），如下图所示。

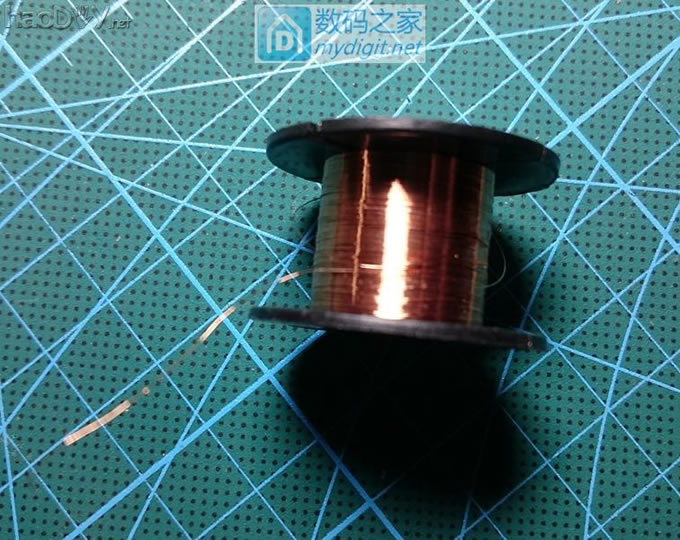

所使用的漆包线如下图所示：

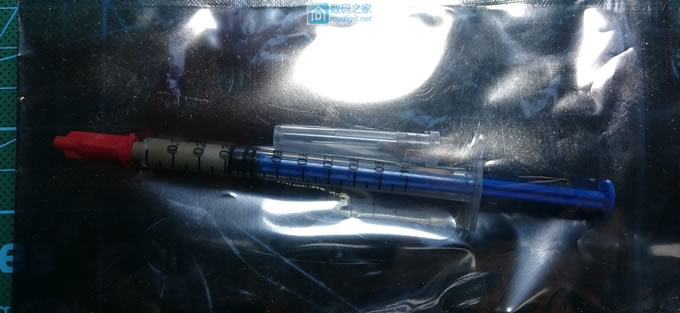

后来又买了些导电银漆留作以后备用（这次维修没有用上），如下图所示：
用漆包线补完线路后，把主板装回去开机测试，结果发现计算器的屏幕完全没有任何显示了（洗板之前还能显示几秒钟的）。看来主板线路故障点不止两处，还有更多潜在的故障点有待排除。 ----------------------- 第二天： 基于第一天的维修结果，分析认为可能是洗板将残留锈迹除去，从而导致出现了新的线路断点，所以屏幕完全没显示了。于是仔细用数字万用表的蜂鸣通断档测量主板正面的键盘区域的线路走线，仔细排查每一条线路（对于同一条线路执行从一端过孔到另一端过孔的完整测试），查找有无之前未发现的新线路断点。结果又找出了4处线路断点，然后用漆包线飞线接上了。至此，主板正面的键盘区域的线路断点，已经从原先的2处增加到6处，并排除掉了潜在的不稳定线路断点（这次测试只是测试了线路通断，没有仔细查看各线路的具体导通电阻值，所以此时尚未发现实际上还有未发现的潜在故障点）。计算器主板背面线路也仔细检测了，并未发现有明显故障点。然后再把主板装回去，安装电池后测试，结果计算器屏幕仍无任何显示。看来还有未发现的故障点有待排查。 (责任编辑：admin) |
