斐讯FIR302M硬改刷华硕N14U固件

时间:2017-07-24 14:00来源:数码之家 作者:y781638432 点击:
第一次玩路由,请大神们多多指教。9月8号天猫发了16元红包,于是果断买了个斐讯302M。算下来23元到手。原厂固件实在是不好用,wisp中继的速度慢的可怜,于是寻思着能不能刷刷别的固件。看了几天帖子然后发现这货可以刷华硕N14U的固件了,不过需要换上16MB的闪
第一次玩路由,请大神们多多指教。

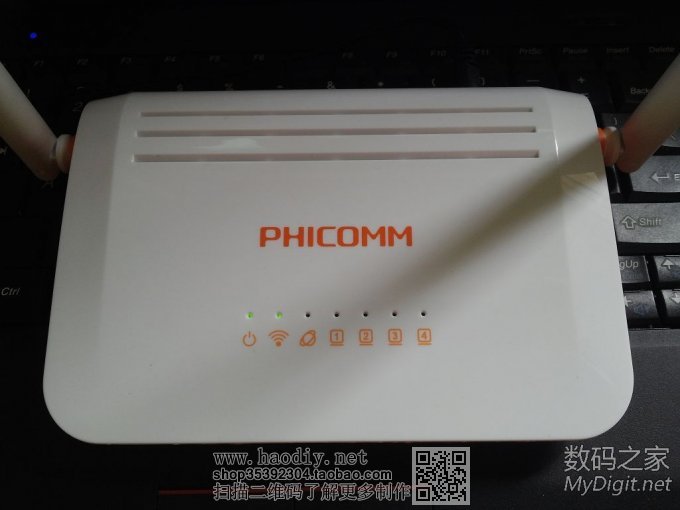

9月8号天猫发了16元红包,于是果断买了个斐讯302M。算下来23元到手。
原厂固件实在是不好用,wisp中继的速度慢的可怜,于是寻思着能不能刷刷别的固件。

看了几天帖子然后发现这货可以刷华硕N14U的固件了,不过需要换上16MB的闪存和64MB的SDR内存,还要用上编程器。可是咱手头啥也没有,怎么办?
于是上万能的X宝,买了几片16MB的闪存和64MB的内存以及CH341A编程器。下面开工
斐讯FIR302M硬改刷华硕N14U固件

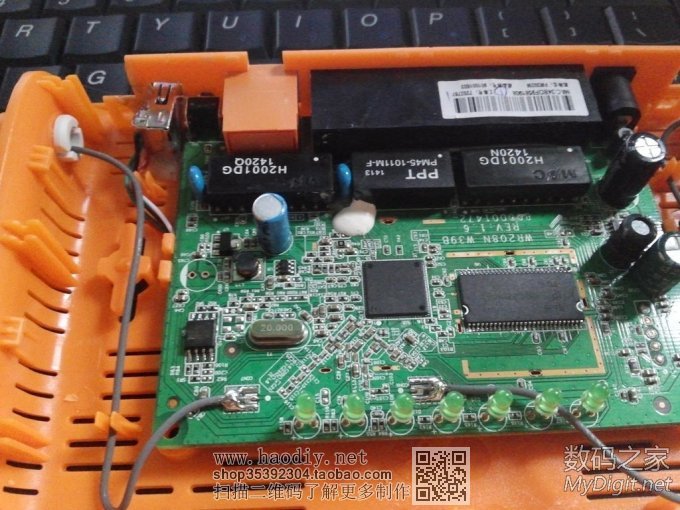

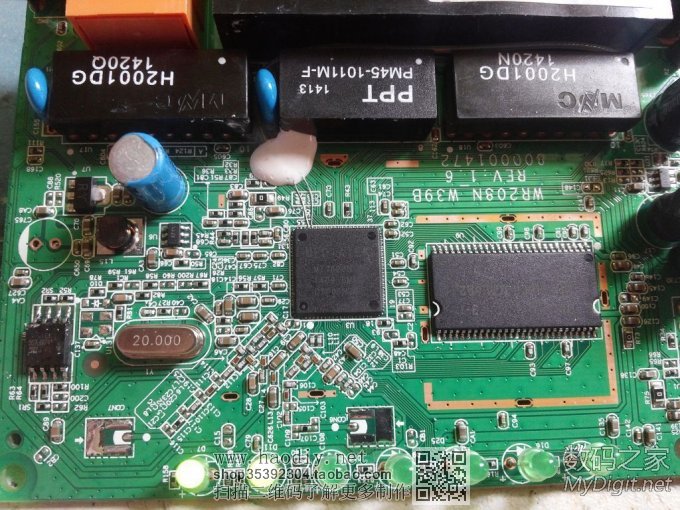

先拆开
斐讯FIR302M硬改刷华硕N14U固件

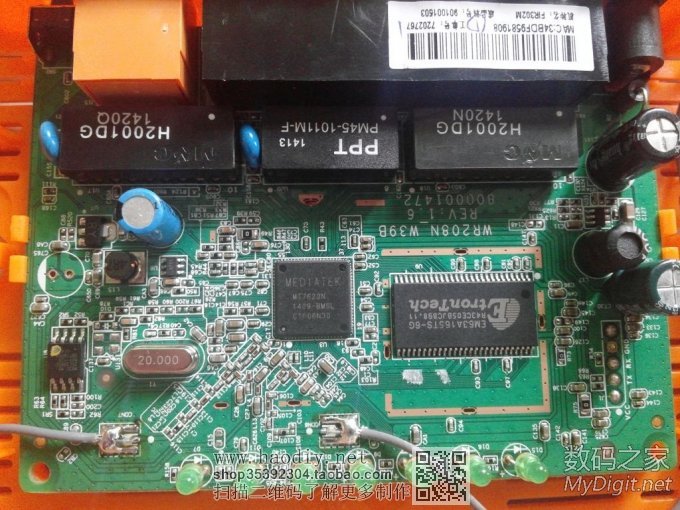

原厂是32MB的内存+4MB的闪存先把64MB的内存换上去,原厂固件可以正常运行。

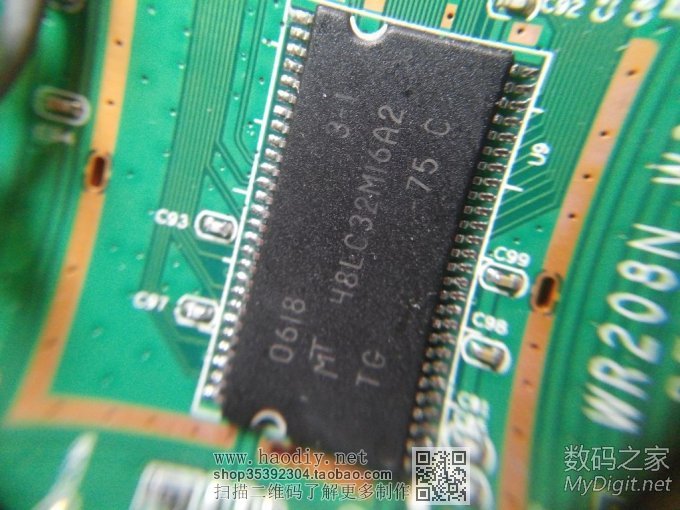

斐讯FIR302M硬改刷华硕N14U固件 镁光的颗粒64MB  16位的
斐讯FIR302M硬改刷华硕N14U固件

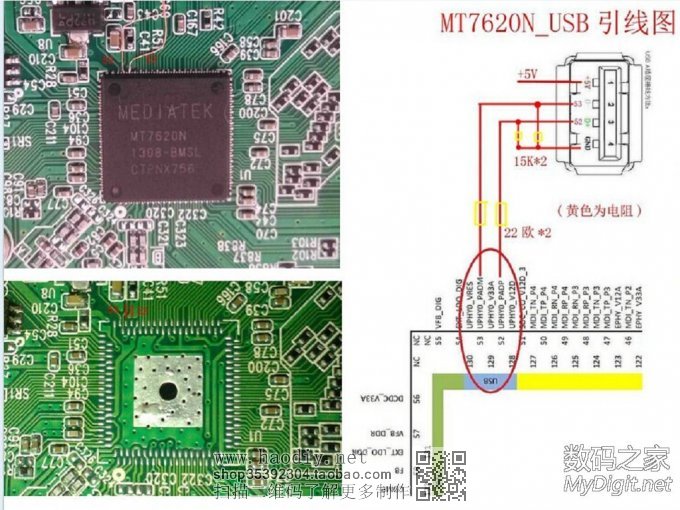

然后改USB接口了,参照图纸
斐讯FIR302M硬改刷华硕N14U固件

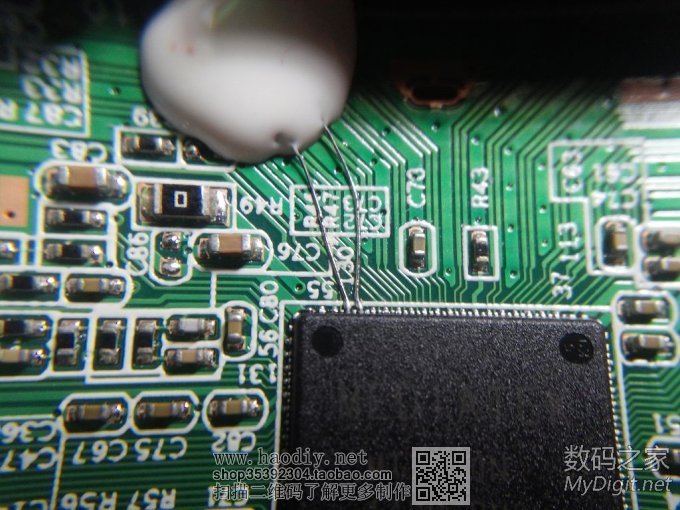

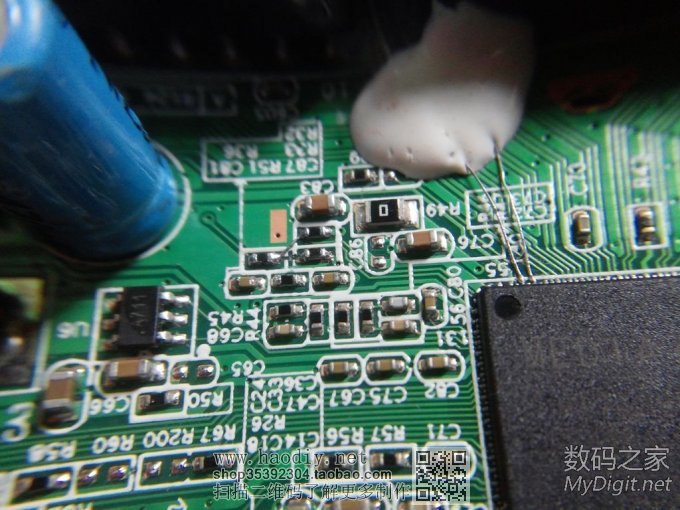

都说这2跟USB线不好焊,猜猜我是怎么焊的?
斐讯FIR302M硬改刷华硕N14U固件

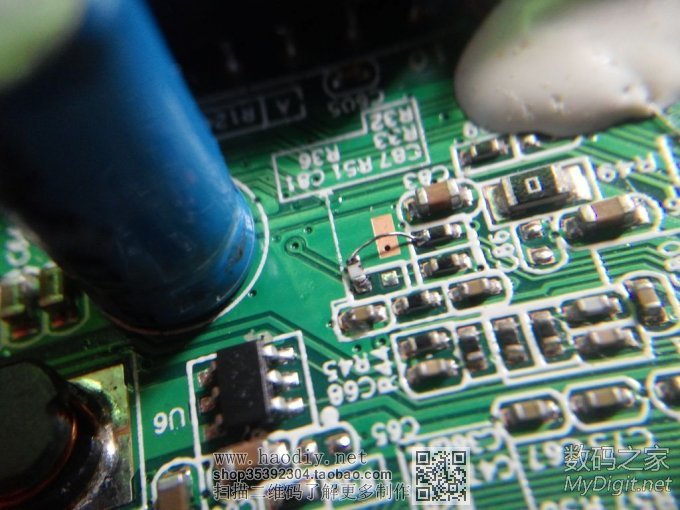

参照论坛zhlylim大神的做法,顺便把复位电路也改一下
斐讯FIR302M硬改刷华硕N14U固件
斐讯FIR302M硬改刷华硕N14U固件

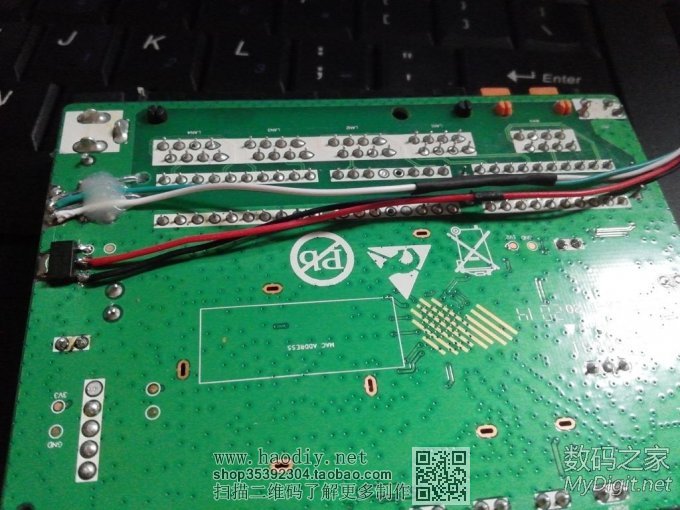

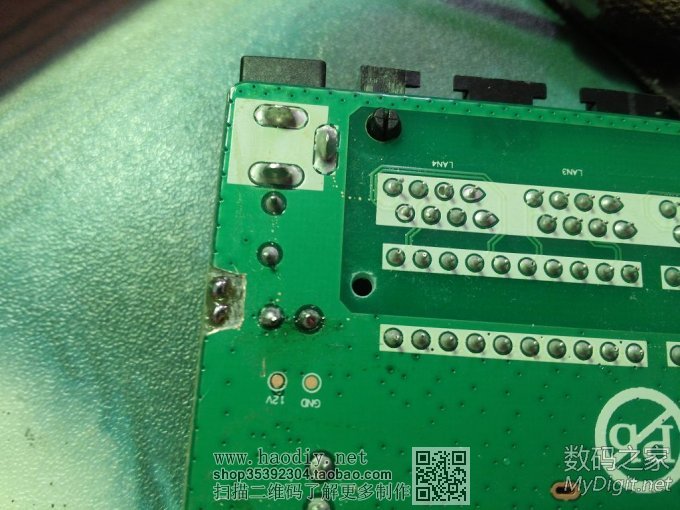

PCB上打了个洞,引USB线用,另外分割出两个独立的焊盘,注意过孔。
斐讯FIR302M硬改刷华硕N14U固件
USB的5V供电首先想到了ASM1117,体积小,比较方便。我是直接就把它焊在PCB上了
斐讯FIR302M硬改刷华硕N14U固件
USB接口放在复位键旁边,用环氧树脂胶固定。
斐讯FIR302M硬改刷华硕N14U固件

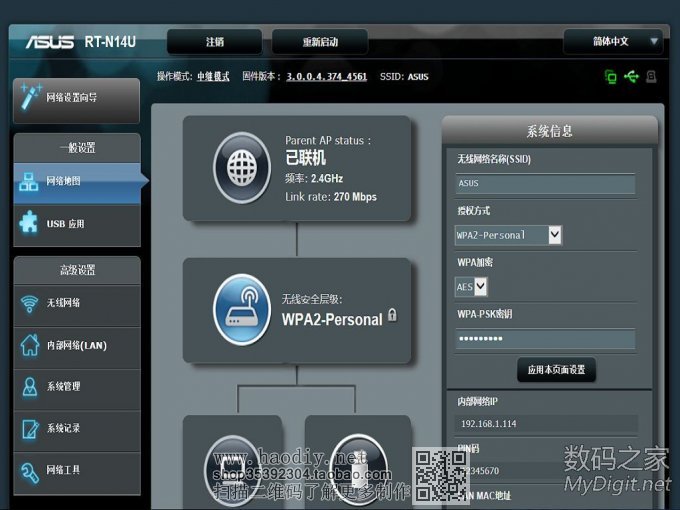

刷固件就不详述了。简单来说就是2个步骤:
1、用编程器烧录UBOOT
2、进入UBOOT web恢复界面刷入华硕N14U官网固件。

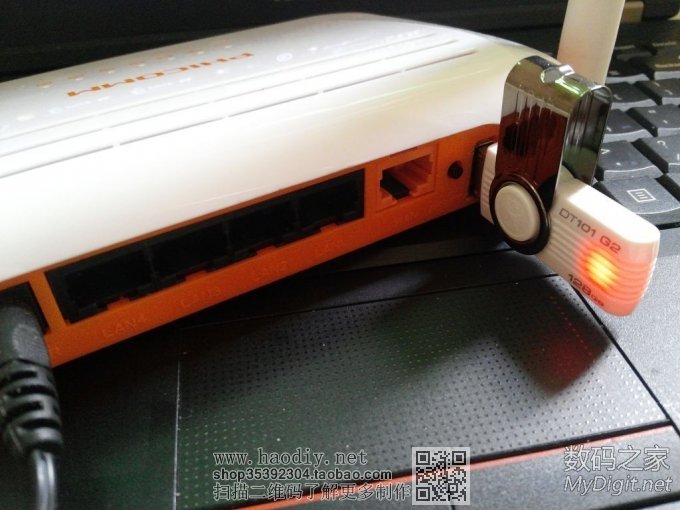

随便找了个U盘试试USB接口

斐讯FIR302M硬改刷华硕N14U固件
斐讯FIR302M硬改刷华硕N14U固件
斐讯FIR302M硬改刷华硕N14U固件

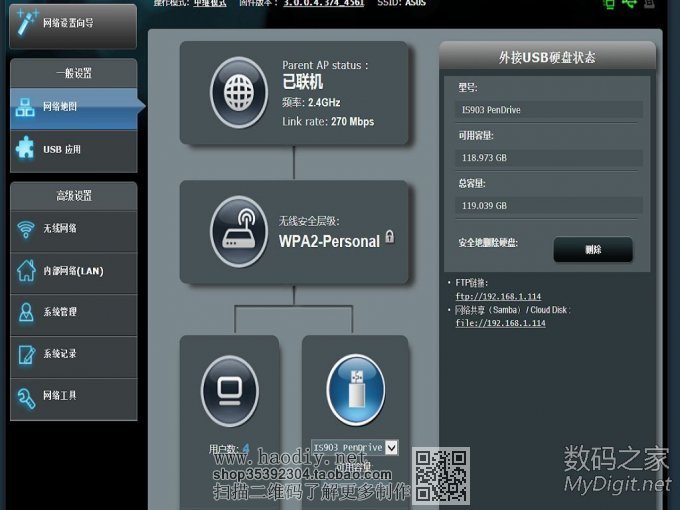

正常识别到U盘了
用有线的方式从U盘里拷贝大文件到电脑的速度大概在11MB/S左右,应该是正常的了。除了刷N14U的固件,还可以刷如意云  Openwrt  PandoraBox等 ,
DD WRT的固件刷了没法启动 ,不知道有没有坛友成功的,分享下经验。

顺便发下uboot,给有需要的坛友。
斐讯FIR302M硬改刷华硕N14U固件 MT7620Nu-boot-sdram-64m-115200.rar (52 K) 下载次数:118

关于那两根USB线 ,其实是用热风枪吹上去的,首先细铜丝镀上锡,然后在焊接处放一点助焊剂,热风枪加热,镊子夹持辅助。。。


[ 此帖被y781638432在2014-10-20 16:42重新编辑 ]
