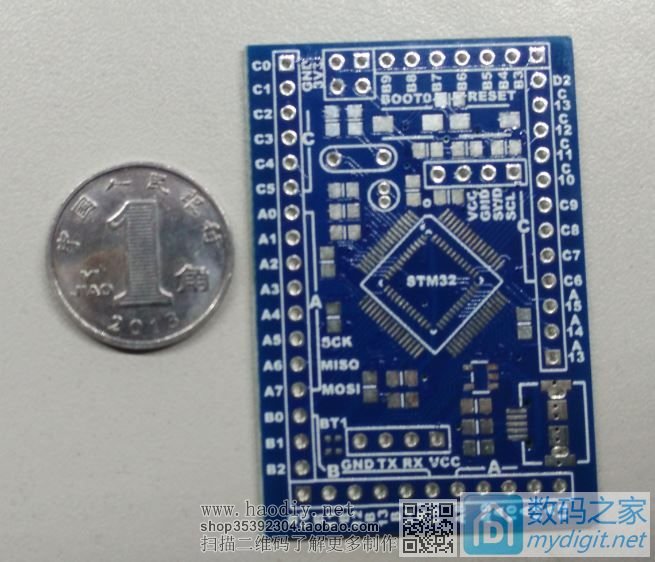

又是一个和pos机有关的帖子。 感谢即付宝以及其他pos机公司为论坛单片机普及事业做出的巨大努力和贡献。哈哈哈 大家一开始撸pos机时，就一直在问，能不能用pos改一个stlink或者jlink调试器，之前的回答一直否定的，c或者e容量的芯片烧入stlink的固件并不能正常使用，直到有一天，终于有了合适的固件，这个回答终于可以是 是 了，然后就有了这个帖子 一定数量的实验证明，这个教程适用于gd32f103和stm32f103系列芯片 这个帖子分为三部分，第一部分是基础改法，第二部分是直接在pos机板子上修改，第三部分是吊打efm32芯片 基础修改法就是在我之前设计的stm32核心板上进行修改，板子介绍看这里： 实用版试水 贫民自制stm32开发板v2.0团购项目--第五帖|http://bbs.mydigit.cn/read.php?tid=1669405 先准备一片空板，并拆好主控芯片，准备相关元件

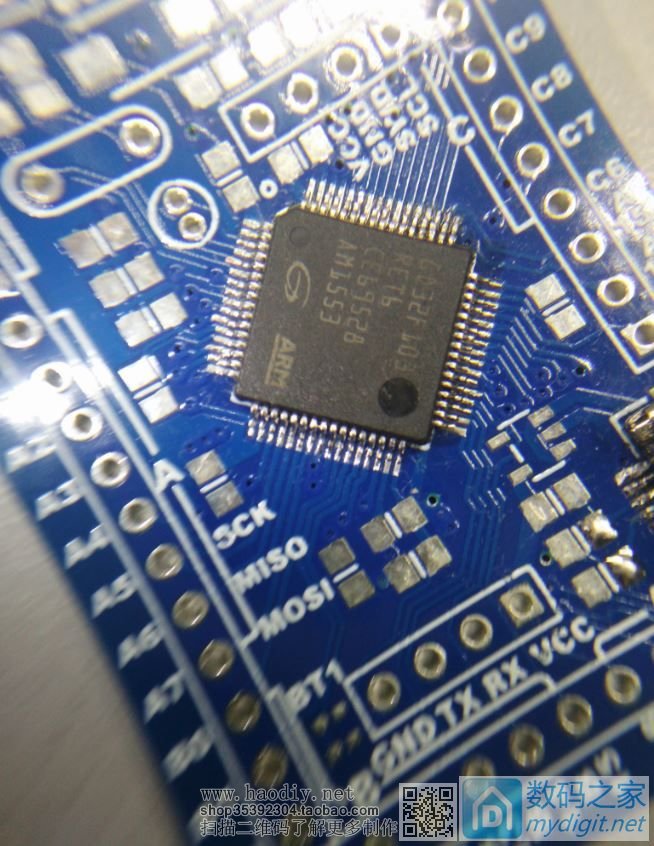

先焊芯片

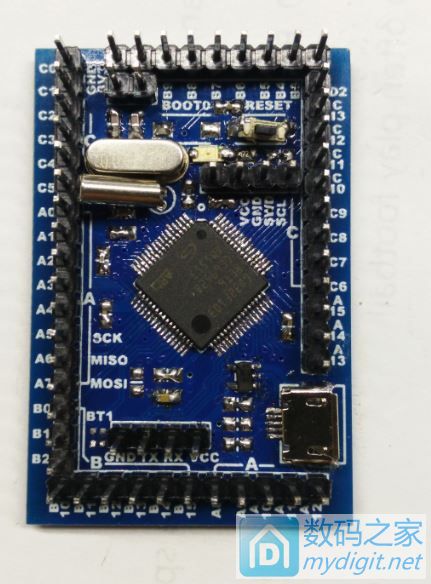

然后这是全部焊好的最小系统板，引出所有引脚 要保证jlink实验成功，晶振要使用8m，usb电路要完善

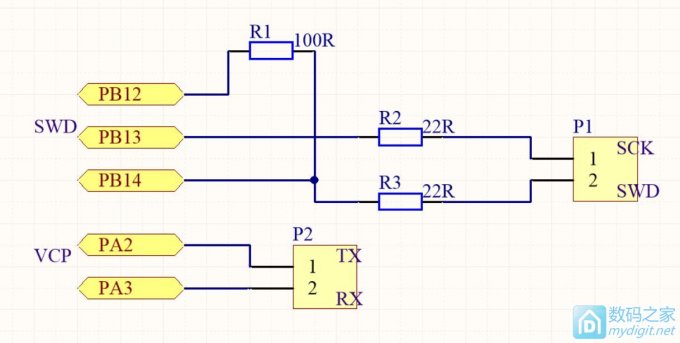

根据电路图，我们需要改造的引脚是pb12、13、14

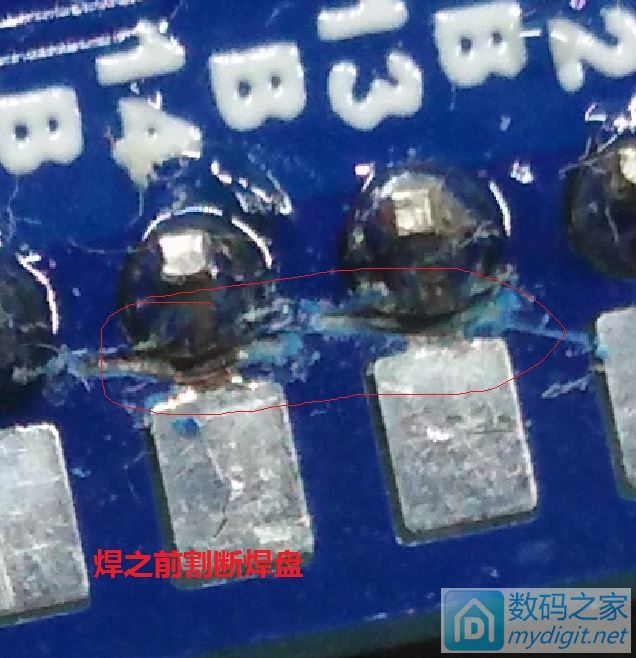

首先吧pb13和pb14引脚的排针焊盘和背面附加焊盘之间的走线切断

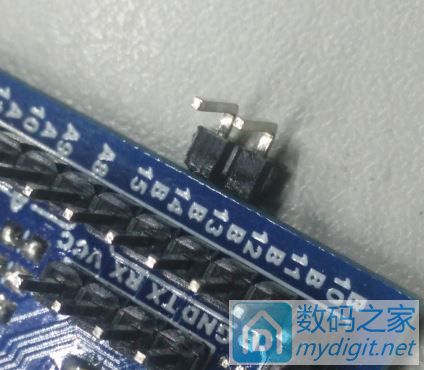

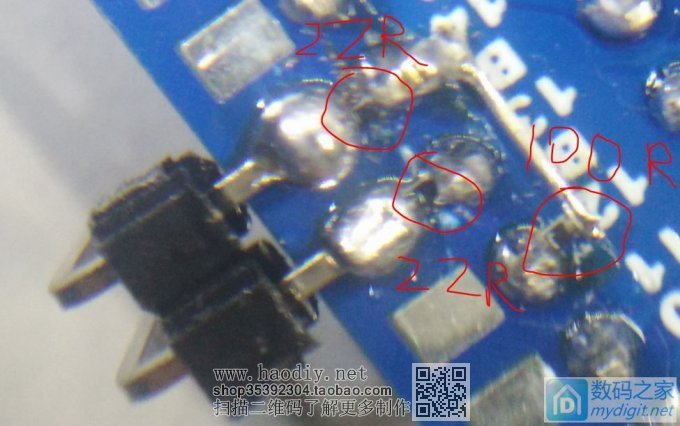

然后如图，根据电路图，可以完成焊接，这里比较推荐0402封装的电阻。 使用弯排针效果更佳
正面图

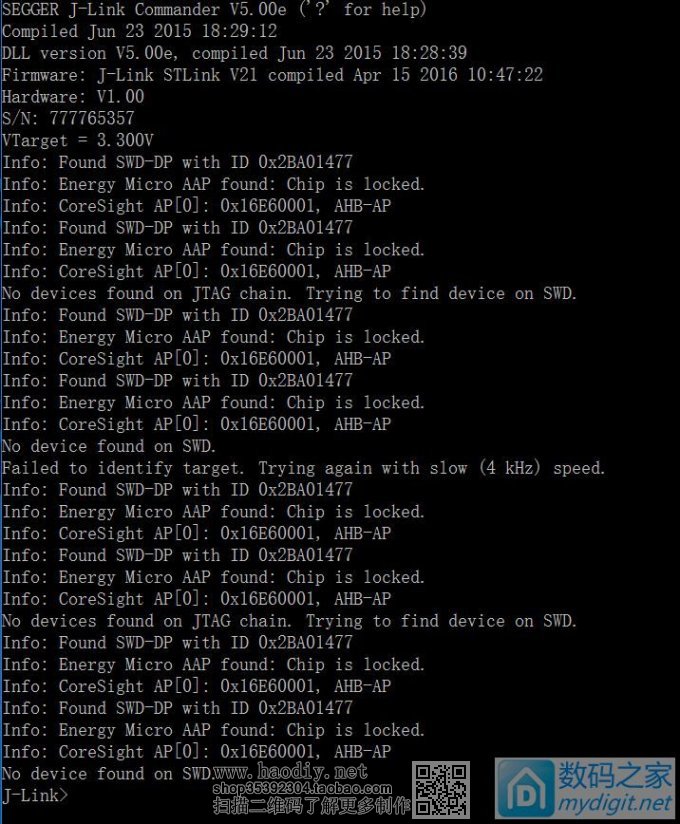

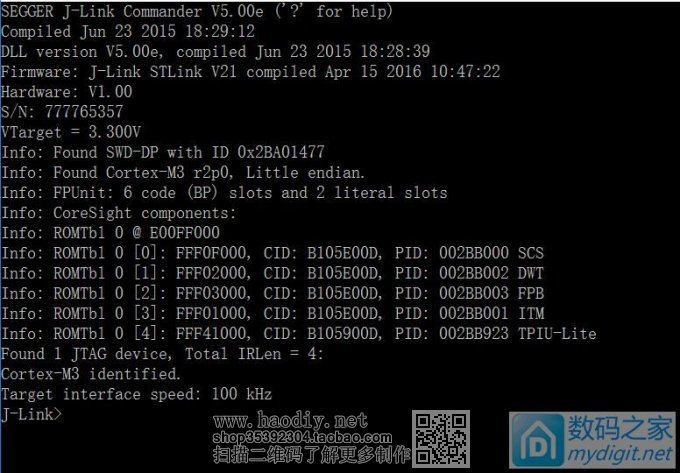

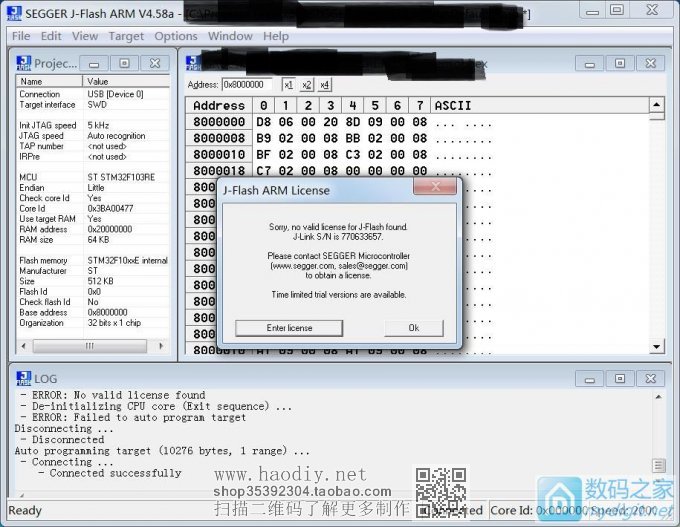

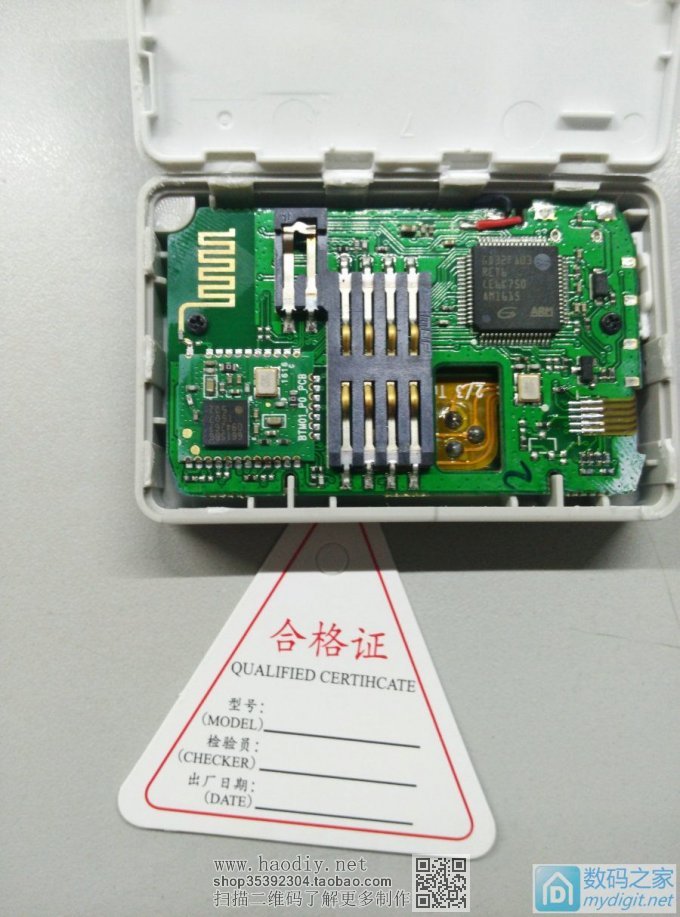

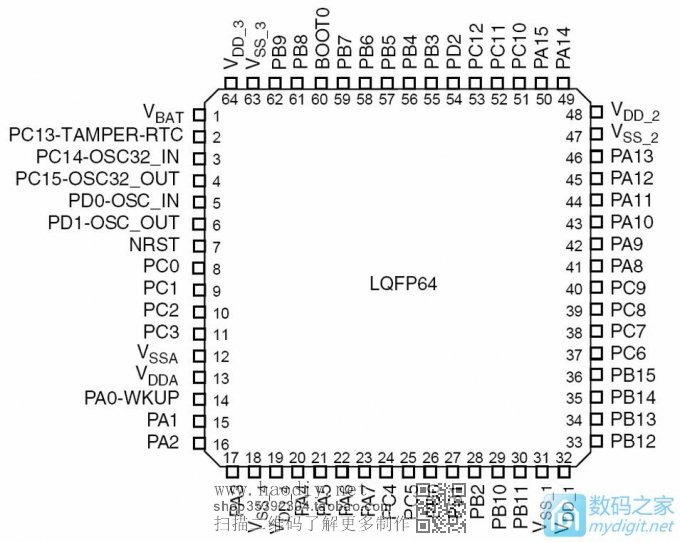

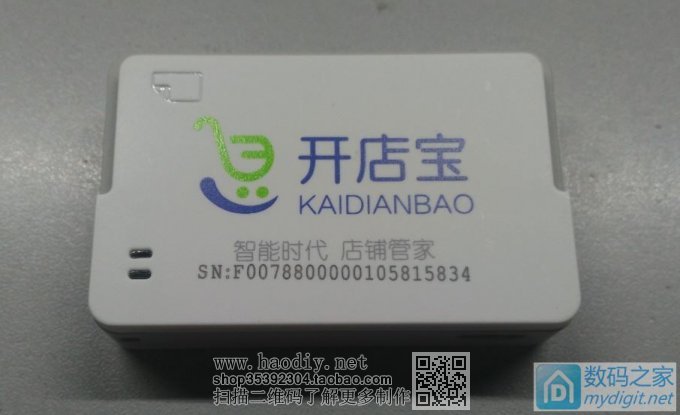

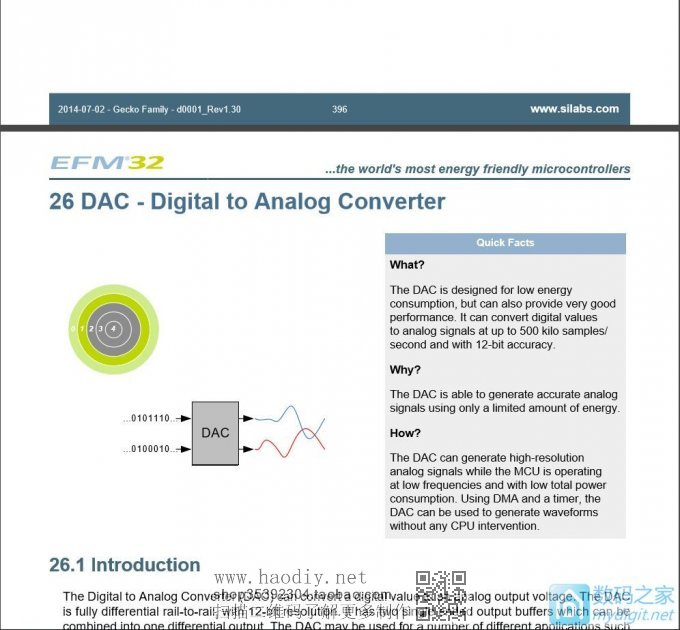

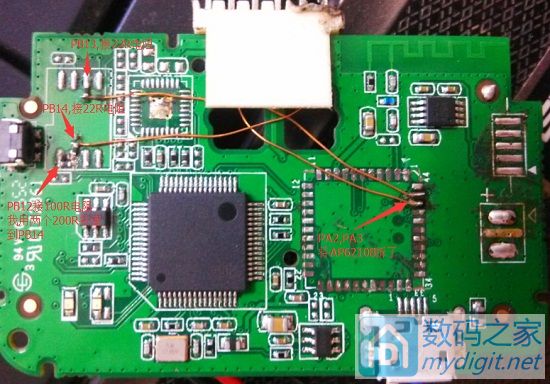

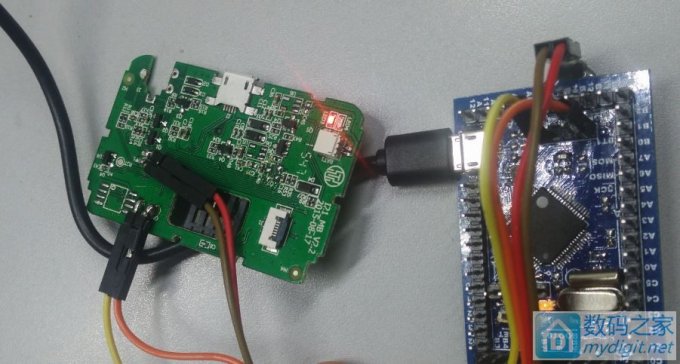

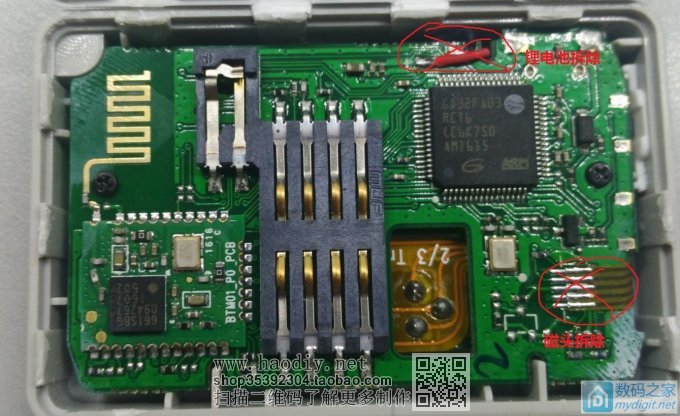

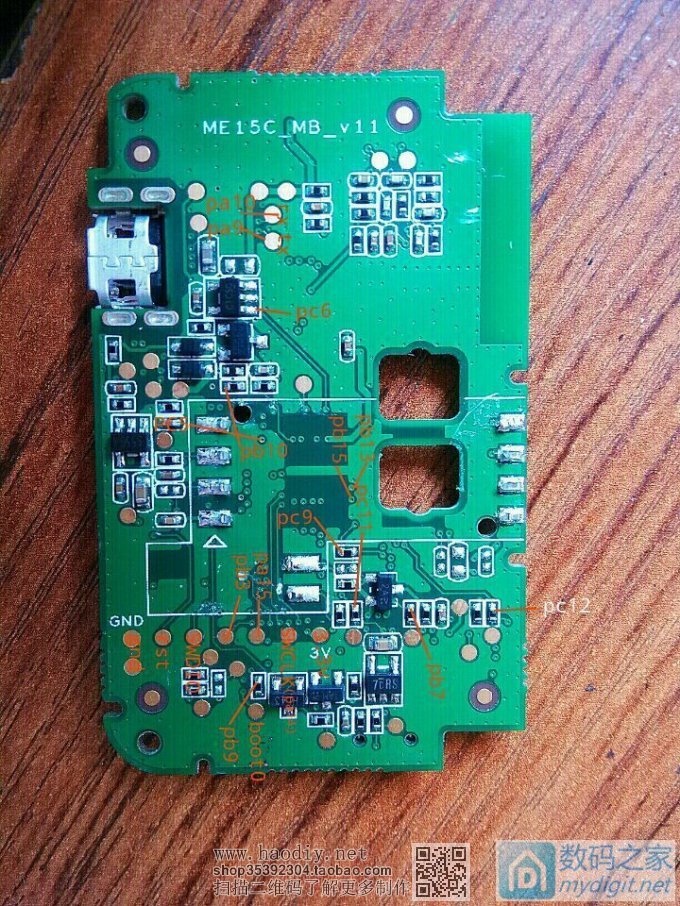

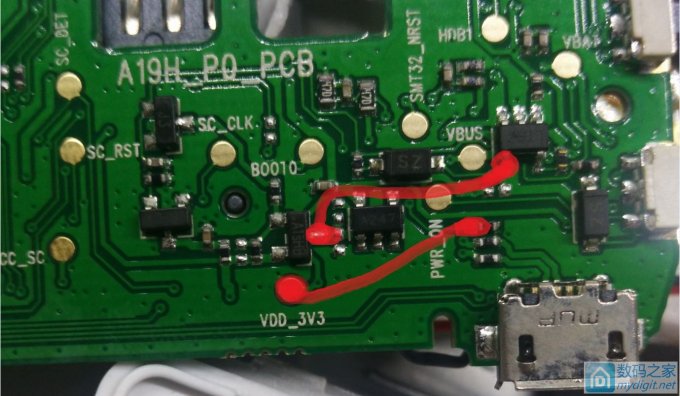

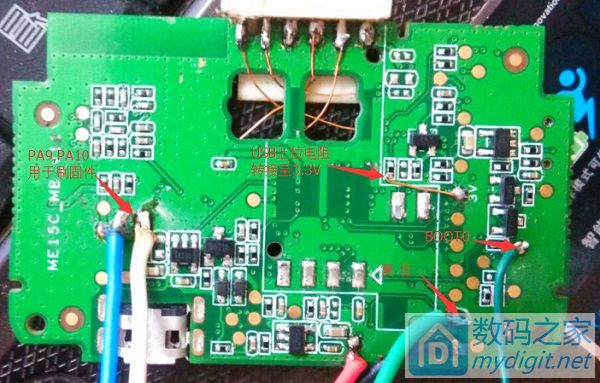

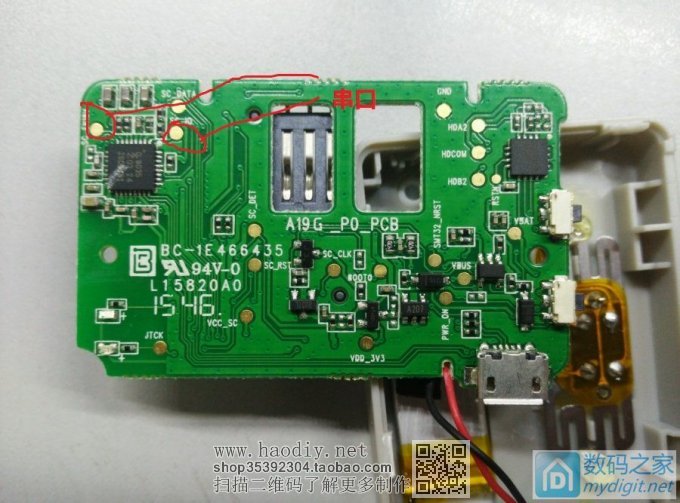

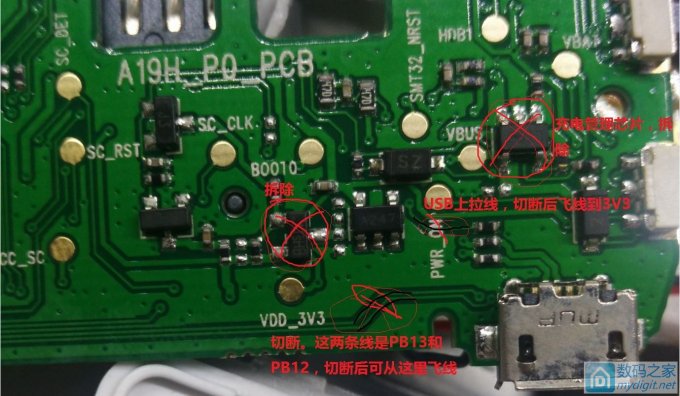

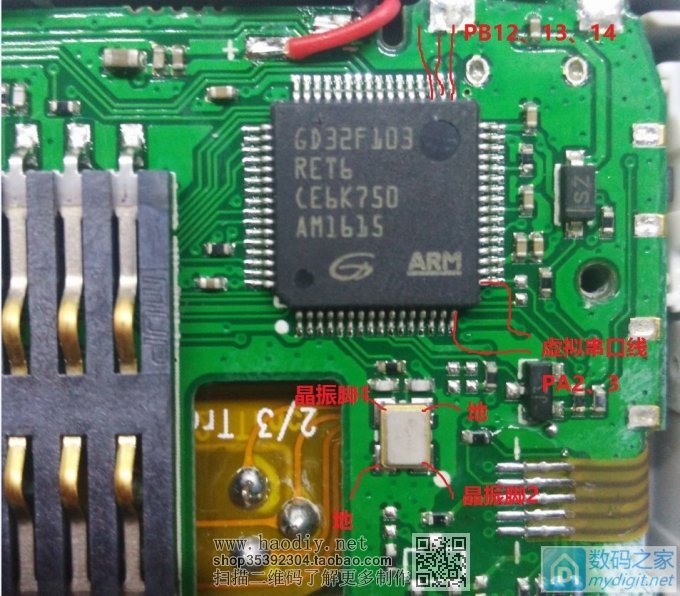

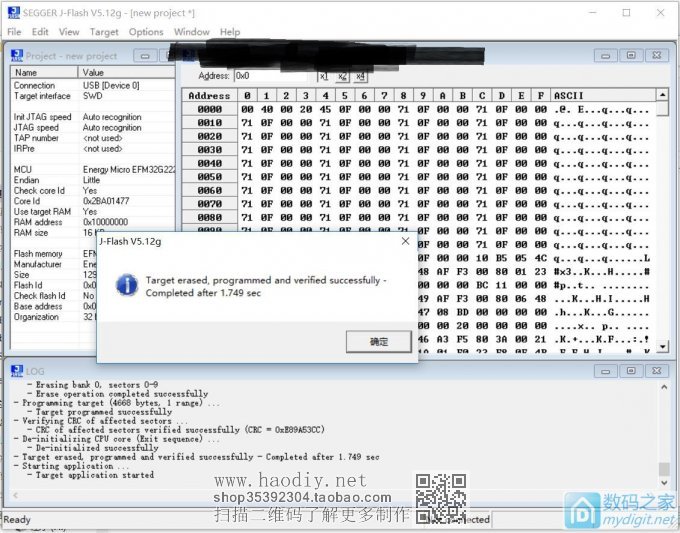

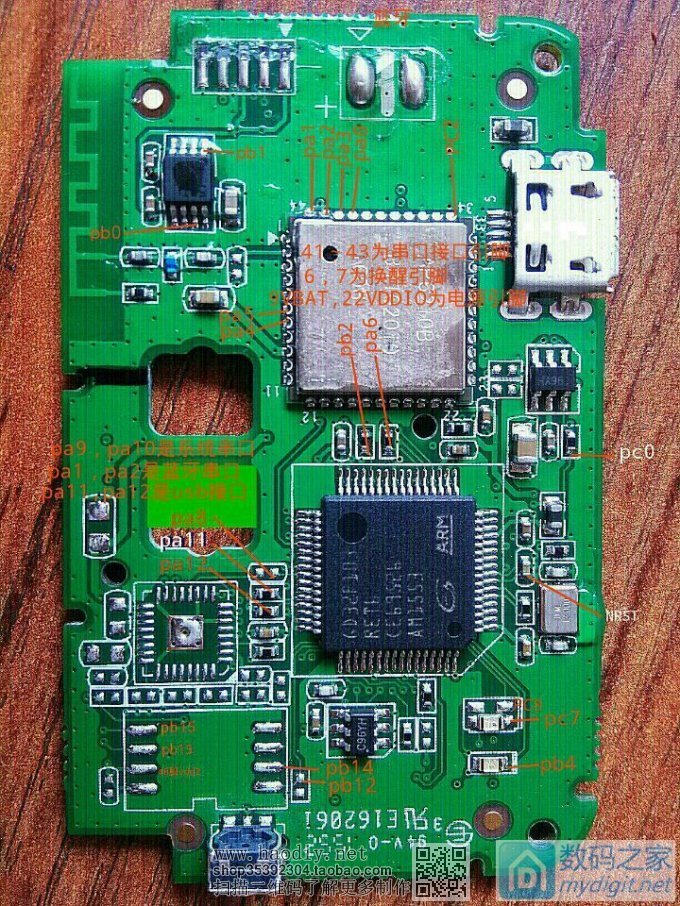

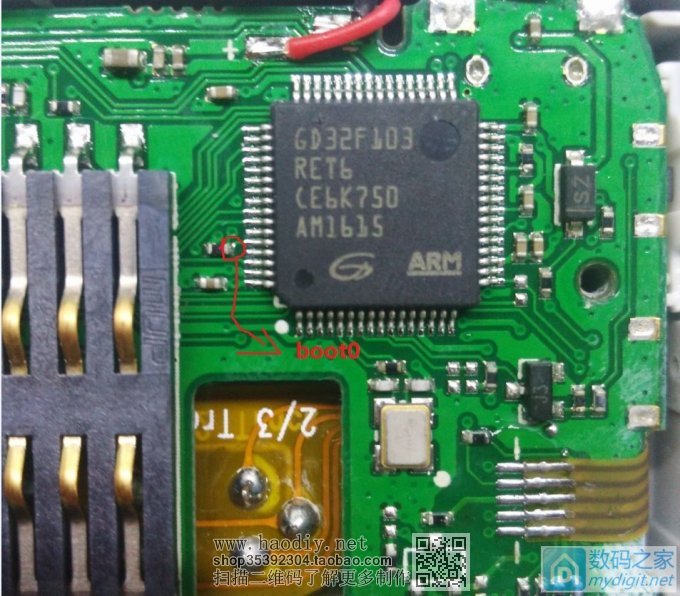

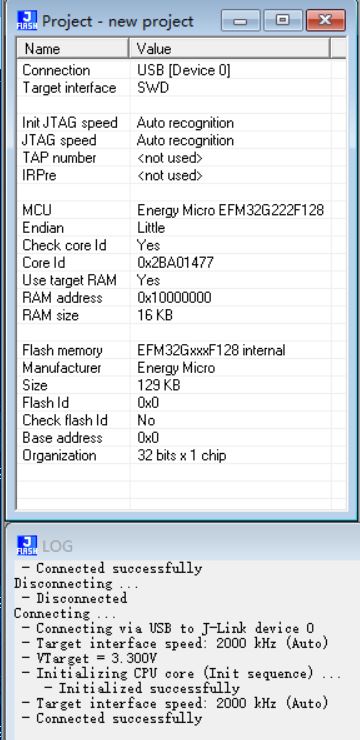

然后改造完成，建议加一点热熔胶什么的加固下 虚拟串口部分就不用改了，直接插pa2和pa3排针就好了 然后刷入固件，完工 固件刷入方式可以使用串口或者各种link，具体不懂的百度 稍安，楼下继续，等楼下的时间可以先进行硬件改造。 这时又要有同学出来问了，我没有核心小板怎么办？ 三个解决方法：1、核心板项目是开源的，你可以下载资料交付pcb厂家生产。项目https://github.com/posystorage/stm32-tiny 2、可以加入我们的团购项目 3、在pos机上直接修改 在pos机上直接改，我没有直接做，但是提供了比较清晰的思路，仿制需要耐心，细心，钻研心 更新 在这贴子后面，好多坛友都做了自己的jlink，现给出两个更详细的帖子供参考 学习使用POS机制作Jlink-ob，超简单，大家一起来撸POS|http://bbs.mydigit.cn/read.php?tid=1695709 跟我学一步一步用开店宝POS机改造成JLINK-OB仿真器|http://bbs.mydigit.cn/read.php?tid=1695083 目标： 就是昨天那个帖子里面，最新版，缩水最严重的样品5：盘点即付宝pos机升级（缩水）心路旅程|http://bbs.mydigit.cn/read.php?tid=1691489  然而就算缩水最严重，也好歹有个gd32嘛  为了方便，一般先拆除电池和磁头  然后是正面的改造，给出两个参考 引脚定义  在图里面，5个引脚已经给标注 然后这里最重要：必须必须必须修改晶振 pos机上的晶振都是12m的，必须换8m，不要问能不能变通，回答是，没有，必须照做 图中标出晶振四个引脚的定义，换8m晶振后只需接脚1和2就行，或者可以割断pcb什么的，自行研究。 而且提个醒，晶振线距离单片机不要超过3cm，不然就等着不稳定吧  背面的改造工程稍微复杂 首先进行拆除，图里面都标注了，怎么拆，其中图里面最下面的两条线，就是pb12、13，隔断防止其他电路影响，而且可以从隔断出飞线，怎么玩的话，各位八仙过海  拆除完成后（假装图片里面这些元件已经拆了） 要进行两根飞线，1是5v飞线到ldo；2是usb上拉电阻飞线到3V3  剩下的改造，按电路图施工，方法自己看着办，  改造完成下载固件 用一个usb转ttl小板，如ch340，连接串口线  然后吧boot0短接到电源3.3v  使用isp下载软件就可以下载了，具体方法百度 好的，现在一个只要一块钱的jlink就完成了，赶紧去试试吧 6月12日更新，感谢34楼提供的另一款板子的修改方法 我贴几张图，具体移步34楼     然后第三步就是用jlink玩转efm32单片机了，也就是传说中的吊打壁虎。为啥是efm32呢。因为stm32或者gd32用jlink也可以玩转，只是例子太多，没什么好说的，网上一搜一大堆 壁虎学习本论坛有两个参考，感谢大神kanamu 1元POS机EFM32作业-简单原理图-电源管理部分原理-串口调试-V0.15|http://bbs.mydigit.cn/read.php?tid=1563638 既然都跟风卖了刷卡器，也就跟风发个EFM32作业吧-V0.1|http://bbs.mydigit.cn/read.php?tid=1560719 如图，连接SWD接口到PF0和PF1接口  这是打开jink程序会发现是这样的  然后就需要解锁咯，很简单  这是关了再开，读取到设备  打开jflash，选的芯片型号，下载器什么的。 然后选择连接设备，显示连接成功  打开hex文件，按键盘上的f7，当满心欢喜的想着可以下载了 然而并不是，需要许可证  这是不见简单么，打开下载的keygun软件，复制sn到算号器。点击加入许可证，再吧算好的号复制进去，完工 下载完成，顺利  具体的吊打方法，还可以看坛友的贴，更详细 哎哟,原来一直错打大壁虎、发现真小壁虎、吊打之！没工具，自制Jlinkob串口二合一！!|http://bbs.mydigit.cn/read.php?tid=1687372 文件里面有两个固件，一个是大神kanamu的点灯程序，另外一个是我的pwm闪灯程序，欢迎试玩 资料下载还是那老地方 资料下载链接: http://pan.baidu.com/s/1nvvTbPB 密码: 771x 哈哈哈，教程到此结束，最后再来呼吁，一起来和我玩efm32吧，真的不难也好玩，现在已攻克gpio，adc，dac，uart，timer，加入我们，一起愉快的吊打壁虎 真的efm32手册这么好看，你们居然不来  比st不知要高明到哪了 (责任编辑：admin) |
