调戏，是调试小壁虎

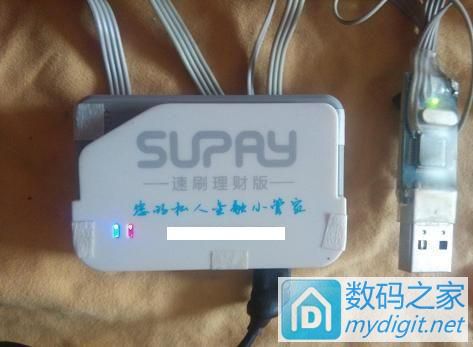

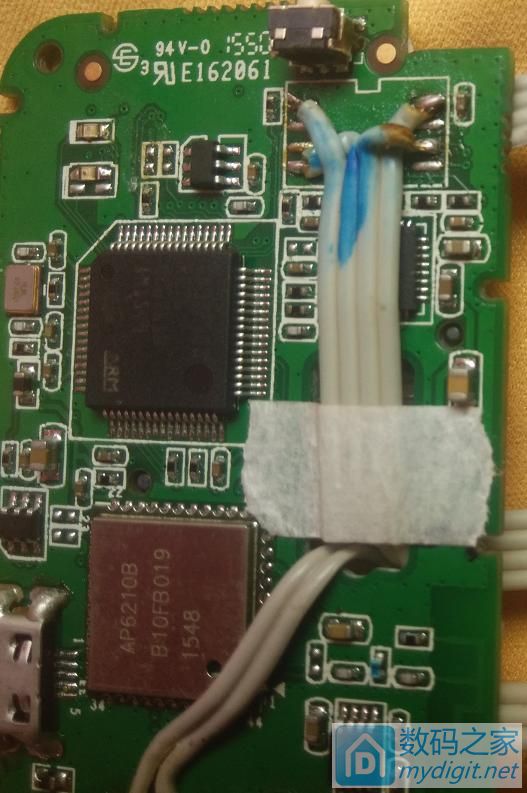

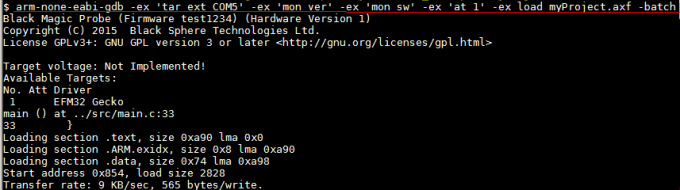

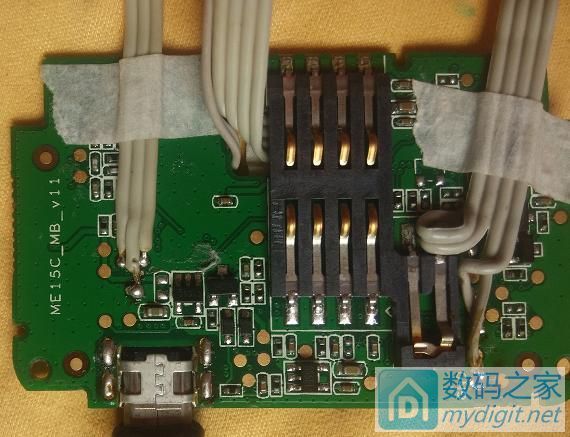

blackmagic probe (BMP) 适合使用gdb调试mcu的朋友，wiki上说支持以下mcu，我已经验证过stm32和gd32 efm32 efm32.c: Silicon Labs EFM32, EZR32 <-- 小壁虎 kinetis.c: Freescale Kinetis KL25, KL27, KL02 lmi.c: Texas Instruments: LM3S, TM4C lpc11xx.c: NXP LPC8xx, LPC11xx lpc15xx.c: NXP LPC15xx lpc43xx.c: NXP LPC43xx nrf51.c: Nordic nRF51, nRF52 sam3x.c: Atmel SAM3N, SAM3X, SAM3S, SAM3U, SAM4S samd.c: Atmel SAM D20, D21 stm32f1.c: ST Microelectronics STM32F0, STM32F1, STM32F3 stm32f4.c: ST Microelectronics STM32F2, STM32F4, STM32F7 stm32l0.c: ST Microelectronics STM32L0, STM32L1 stm32l4.c: ST Microelectronics STM32L4 POS板号为 ME15C_MB_V11 特征为, gd32处理器, 铁壳蓝牙模块, 12Mhz晶振 4M flash 其他电路板和这个一样的POS应该也开始改装的 很多硬件不一致的地方都通过修改软件处理了，所以需要焊接的地方很少了，也都是大焊盘，渣焊功也能搞定 BMP 的网站 https://github.com/blacksphere/blackmagic/wiki 包含使用说明，制作方法等。 简单的使用介绍 https://github.com/blacksphere/blackmagic/wiki/Getting-Started 用BMP下载程序到mcu就是使用gdb的load指令, 还有就是gdb连接mcu的问题(上面网址就有), 其他的和使用gdb一样了. 首先刷入提供的软件 如何往这个POS里面写入程序参考这个帖 http://bbs.mydigit.cn/read.php?tid=1559079 也可以搜索其它相关的帖子。 刷入后连接电脑，正常情况下会提示发现硬件，安装一起提供的驱动即可了， 如果你已经引出串口的话，这时候它已经是个 usb转串口的工具了(对应的是设备管理器里面 Black Magic UART) 拆掉那个flash以便利用上面的焊盘接出swd调试接口 (注意是是调试其它mcu的接口, 不是本pos被调试的接口) 拆flash的技巧为: 用烙铁同时加热外侧的四个引脚, 融锡后用最薄的刀片往焊盘和引脚之间插入, 这一边就开了, 另外一边直接融化后拿掉就行了. 把那个小开关朝上 左边从上到下四个焊盘依次是: PB12 焊接 swd的swdio PB14 留空 原flashWP 留空 GND 焊接 swd的gnd 右边从上到下四个焊盘依次是: 3.3V VCC 焊接 swd的vcc 原flashHold 留空 PB13 焊接 swd的swclk PB15 留空 这样就焊接出了swd口, 是不是很简单 另外 uart 接口在 http://bbs.mydigit.cn/read.php?tid=1559079 这里有介绍的, 注意最好在tx rx中间再接一根gnd一块引出, 这样抗干扰更强. 驱动不要使用附件里面的了， 使用这个更新的吧 http://www.blacksphere.co.nz/downloads/bmp_driver_20130819.zip 适合 stlink和原始硬件的固件  BMP_fw.rar (544 K) 下载次数:6 适合图片中POS的固件 BMP.zip (477 K) 下载次数:12
[ 此帖被html在2016-09-08 19:50重新编辑 ]
