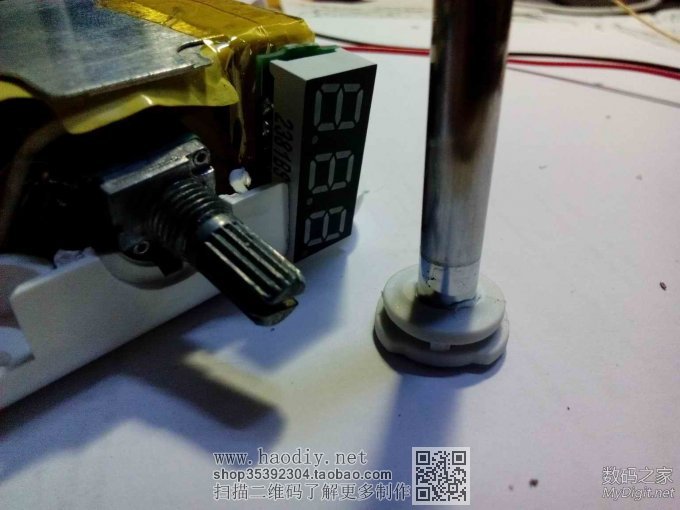

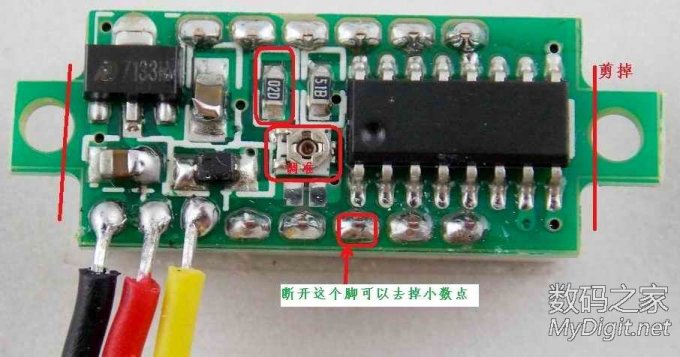

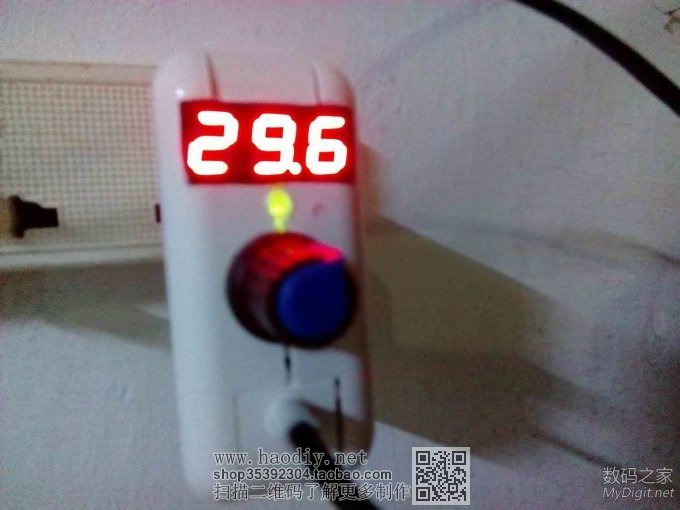

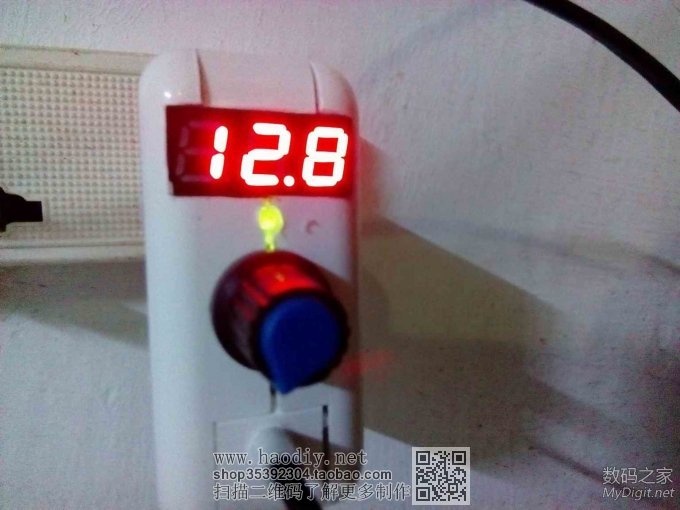

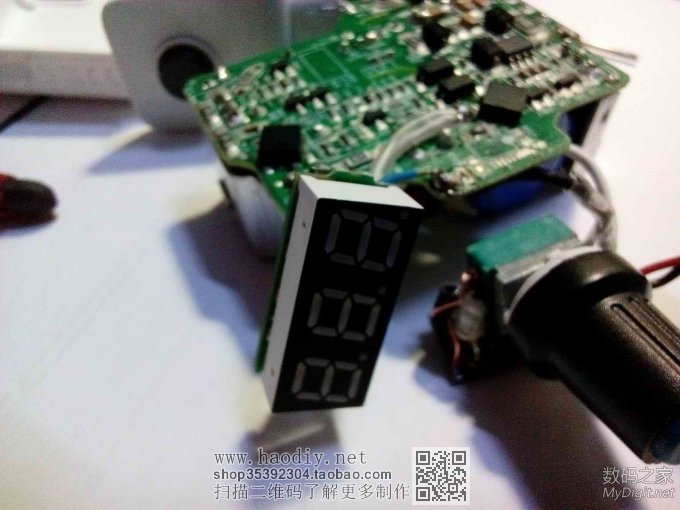

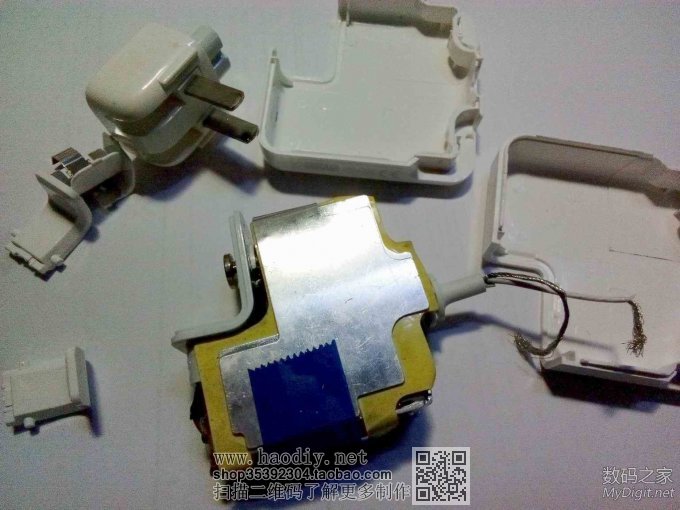

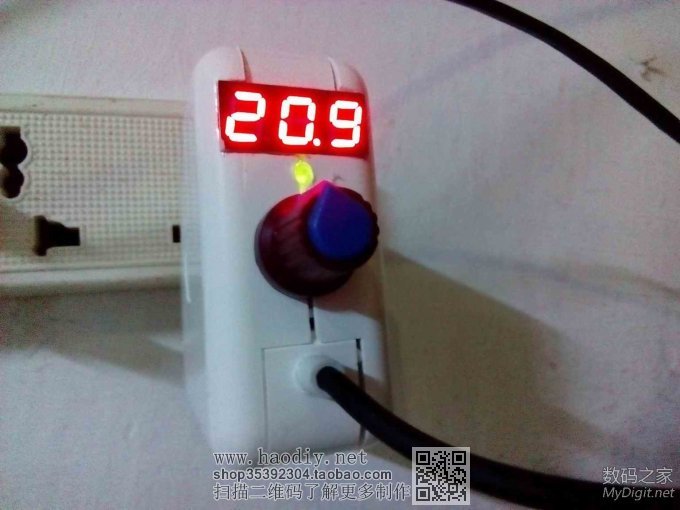

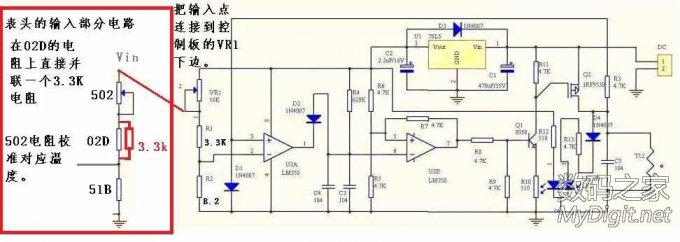

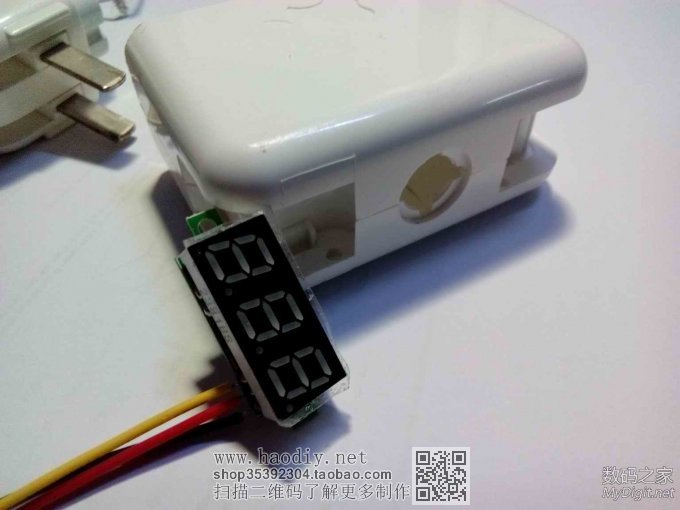

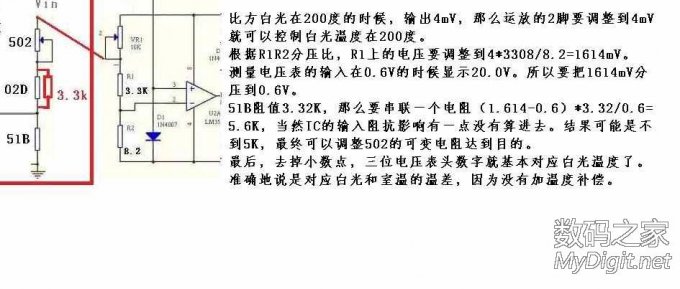

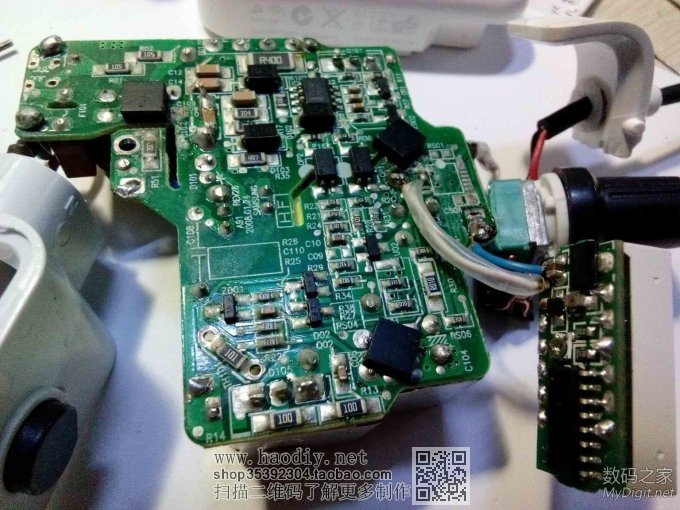

之前用的白光B1头,用的电源是14.5V3.1A 苹果电源。 现在在网上*宝购回个最小的0.28寸电压表,好好给这电源装修一下。 先拆开了。 比对一下装电压表的位置,刻记号准备开口子。 出线口要好好利用一下。 表头的位置,已经接了正负脚 换个角度看 装好接电调试。我没有温度计校准它,只好把刚刚熔化焊锡的温度显示为200度。 现在调到最低只能熔化松香,显示128, 表头的小数点暂时没有去掉,用些时间看看再说。 209度可以焊小焊点。 焊大块点的地方就用高温吧。296度可以看到松香直冒泡(沸腾的样子)。 短时间调最高发现可以调到显示600多,不知道具体温度是多少 二楼先占着,一会儿把改造电路和原理发上来 ========================================== 1 2 原理: 白光发热时就像热电偶,根据冷热端温差大小输出0~10mV左右信号。白光控制电路用可变电阻调出固定的mV数,通过运放与白光信号对比,再控制MOS通断给白光。 我测量的是设定电压,就是对应了设定温度,当然还没有加温度补偿,室温变化影响一点精度。 有事情,先说到这里了。 补充: (责任编辑:admin) |
